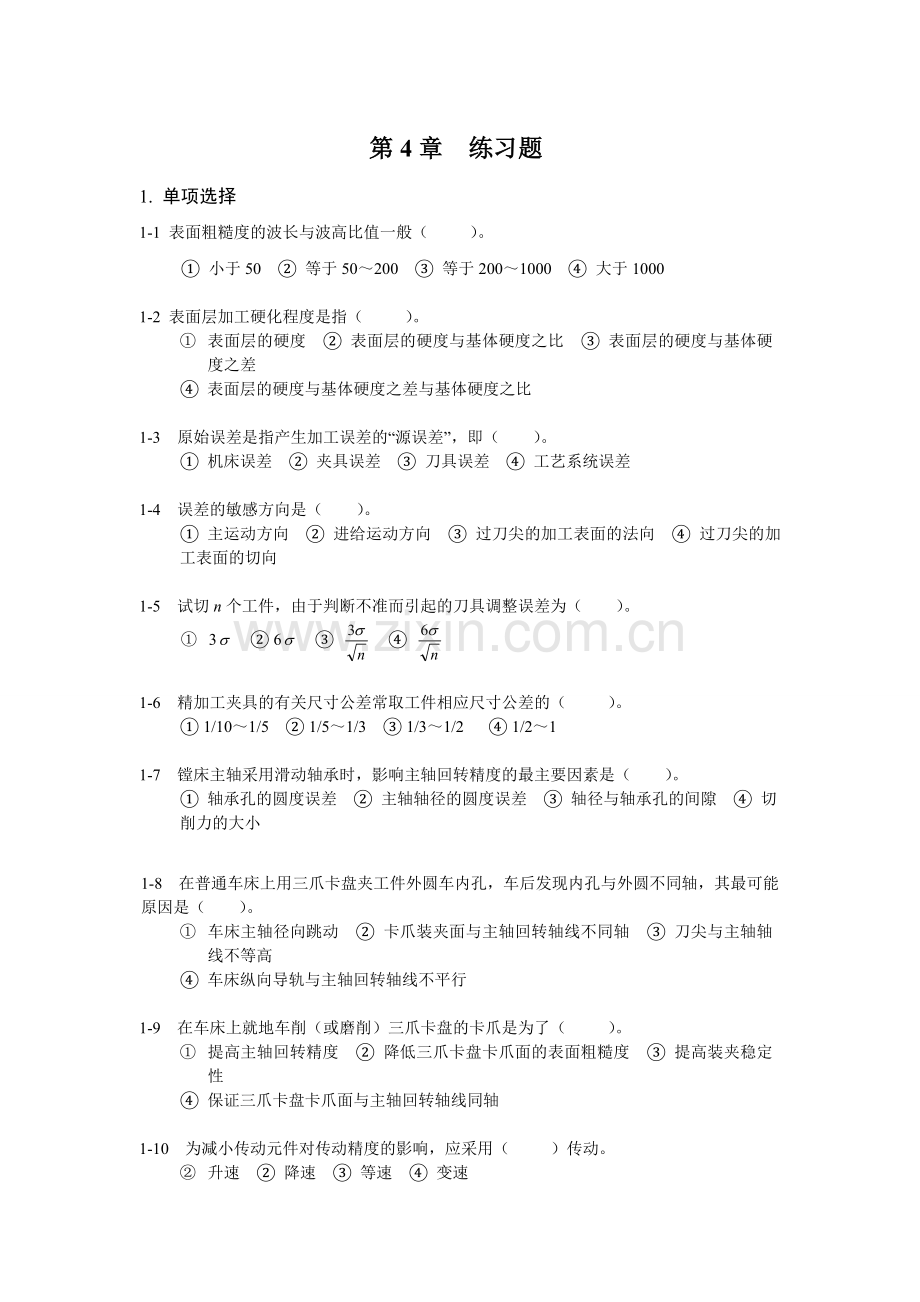

机械制造基础练习与答案4.doc_第1页
第1页 / 共13页

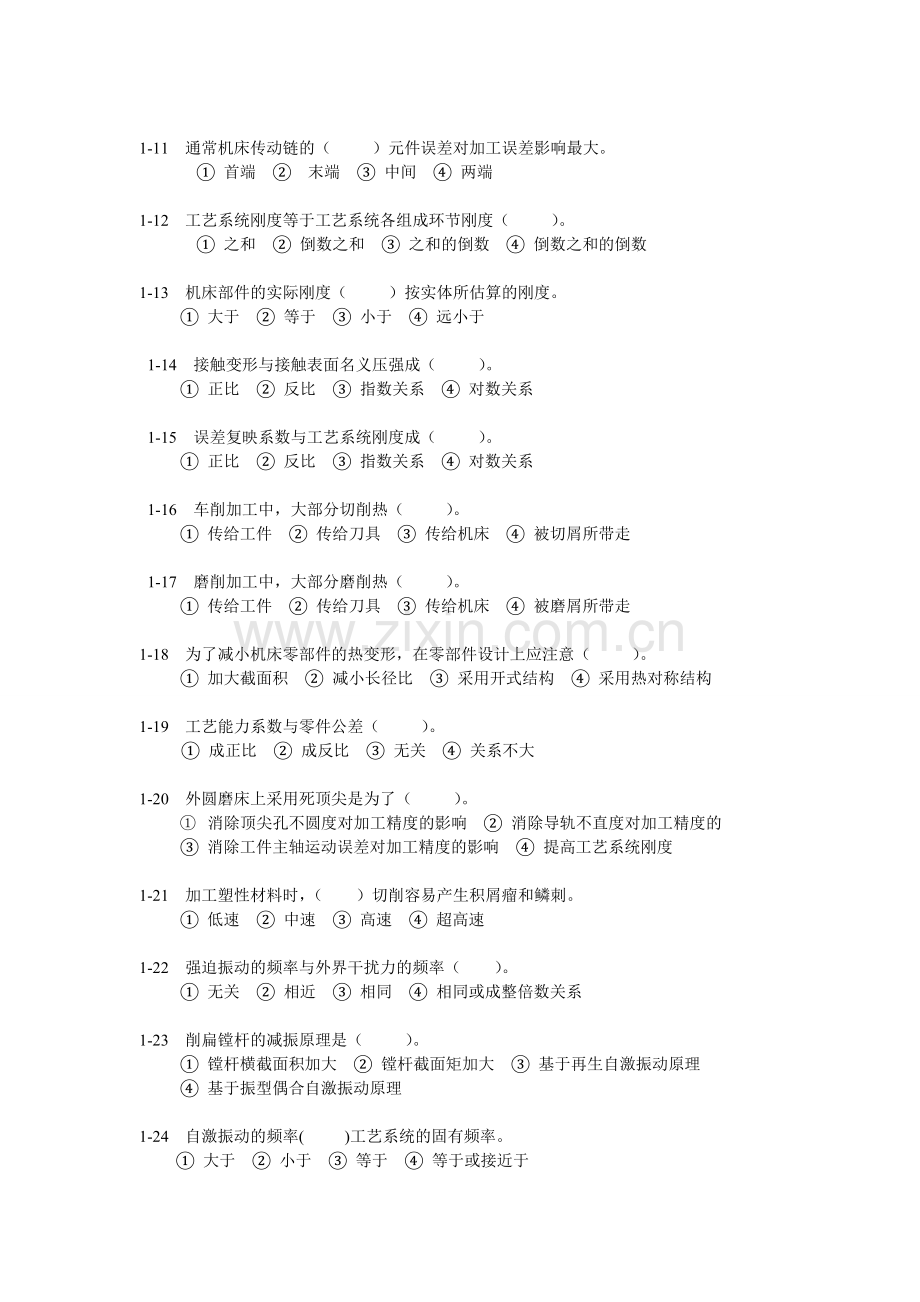

机械制造基础练习与答案4.doc_第2页
第2页 / 共13页


点击查看更多>>
资源描述
第4章 练习题 1. 单项选择 1-1 表面粗糙度的波长与波高比值一般( )。 ① 小于50 ② 等于50~200 ③ 等于200~1000 ④ 大于1000 1-2 表面层加工硬化程度是指( )。 ① 表面层的硬度 ② 表面层的硬度与基体硬度之比 ③ 表面层的硬度与基体硬度之差 ④ 表面层的硬度与基体硬度之差与基体硬度之比 1-3 原始误差是指产生加工误差的“源误差”,即( )。 ① 机床误差 ② 夹具误差 ③ 刀具误差 ④ 工艺系统误差 1-4 误差的敏感方向是( )。 ① 主运动方向 ② 进给运动方向 ③ 过刀尖的加工表面的法向 ④ 过刀尖的加工表面的切向 1-5 试切n个工件,由于判断不准而引起的刀具调整误差为( )。 ① 3 ② 6 ③ ④ 1-6 精加工夹具的有关尺寸公差常取工件相应尺寸公差的( )。 ① 1/10~1/5 ② 1/5~1/3 ③ 1/3~1/2 ④ 1/2~1 1-7 镗床主轴采用滑动轴承时,影响主轴回转精度的最主要因素是( )。 ① 轴承孔的圆度误差 ② 主轴轴径的圆度误差 ③ 轴径与轴承孔的间隙 ④ 切削力的大小 1-8 在普通车床上用三爪卡盘夹工件外圆车内孔,车后发现内孔与外圆不同轴,其最可能原因是( )。 ① 车床主轴径向跳动 ② 卡爪装夹面与主轴回转轴线不同轴 ③ 刀尖与主轴轴线不等高 ④ 车床纵向导轨与主轴回转轴线不平行 1-9 在车床上就地车削(或磨削)三爪卡盘的卡爪是为了( )。 ① 提高主轴回转精度 ② 降低三爪卡盘卡爪面的表面粗糙度 ③ 提高装夹稳定性 ④ 保证三爪卡盘卡爪面与主轴回转轴线同轴 1-10 为减小传动元件对传动精度的影响,应采用( )传动。 ② 升速 ② 降速 ③ 等速 ④ 变速 1-11 通常机床传动链的( )元件误差对加工误差影响最大。 ① 首端 ② 末端 ③ 中间 ④ 两端 1-12 工艺系统刚度等于工艺系统各组成环节刚度( )。 ① 之和 ② 倒数之和 ③ 之和的倒数 ④ 倒数之和的倒数 1-13 机床部件的实际刚度( )按实体所估算的刚度。 ① 大于 ② 等于 ③ 小于 ④ 远小于 1-14 接触变形与接触表面名义压强成( )。 ① 正比 ② 反比 ③ 指数关系 ④ 对数关系 1-15 误差复映系数与工艺系统刚度成( )。 ① 正比 ② 反比 ③ 指数关系 ④ 对数关系 1-16 车削加工中,大部分切削热( )。 ① 传给工件 ② 传给刀具 ③ 传给机床 ④ 被切屑所带走 1-17 磨削加工中,大部分磨削热( )。 ① 传给工件 ② 传给刀具 ③ 传给机床 ④ 被磨屑所带走 1-18 为了减小机床零部件的热变形,在零部件设计上应注意( )。 ① 加大截面积 ② 减小长径比 ③ 采用开式结构 ④ 采用热对称结构 1-19 工艺能力系数与零件公差( )。 ① 成正比 ② 成反比 ③ 无关 ④ 关系不大 1-20 外圆磨床上采用死顶尖是为了( )。 ① 消除顶尖孔不圆度对加工精度的影响 ② 消除导轨不直度对加工精度的 ③ 消除工件主轴运动误差对加工精度的影响 ④ 提高工艺系统刚度 1-21 加工塑性材料时,( )切削容易产生积屑瘤和鳞刺。 ① 低速 ② 中速 ③ 高速 ④ 超高速 1-22 强迫振动的频率与外界干扰力的频率( )。 ① 无关 ② 相近 ③ 相同 ④ 相同或成整倍数关系 1-23 削扁镗杆的减振原理是( )。 ① 镗杆横截面积加大 ② 镗杆截面矩加大 ③ 基于再生自激振动原理 ④ 基于振型偶合自激振动原理 1-24 自激振动的频率( )工艺系统的固有频率。 ① 大于 ② 小于 ③ 等于 ④ 等于或接近于 2. 多项选择 2-1 尺寸精度的获得方法有( )。 ① 试切法 ② 调整法 ③ 定尺寸刀具法 ④ 自动控制法 2-2 零件加工表面粗糙度对零件的( )有重要影响。 ① 耐磨性 ② 耐蚀性 ③ 抗疲劳强度 ④ 配合质量 2-3 主轴回转误差可以分解为( )等几种基本形式。 ① 径向跳动 ② 轴向窜动 ③ 倾角摆动 ④ 偏心运动 2-4 影响零件接触表面接触变形的因素有( )。 ① 零件材料 ② 表面粗糙度 ③ 名义压强 ④ 名义面积 2-5 如习图4-2-5所示,零件安装在车床三爪卡盘上车孔(内孔车刀安装在刀架上)。加工后发现被加工孔出现外大里小的锥度误差。产生该误差的可能原因有( )。 习图4-2-5 ① 主轴径向跳动 ② 三爪装夹面与主轴回转轴线不同轴 ③ 车床纵向导轨与主轴回转轴线不平行 ④ 刀杆刚性不足 2-6在车床上以两顶尖定位车削光轴,车后发现工件中部直径偏大,两头直径偏小,其可能的原因有( )。 ① 工件刚度不足 ② 前后顶尖刚度不足 ③ 车床纵向导轨直线度误差 ④ 导轨扭曲 2-7在车床上车削光轴(习图4-2-7),车后发现工件A处直径比B处直径大 ,其可能的原因有( )。 B A 习图4-2-7 ①刀架刚度不足 ② 尾顶尖刚度不足 ③ 导轨扭曲 ④ 车床纵向导轨与主轴回转轴线不平行 2-8 机械加工工艺系统的内部热源主要有( )。 习图4-2-8 ① 切削热 ② 摩擦热 ③ 辐射热 ④ 对流热 2-9 如习图4-2-8所示,零件安装在车床三爪卡盘上钻孔(钻头安装在尾座上)。加工后测量,发现孔径偏大。造成孔径偏大的可能原因有( )。 ① 车床导轨与主轴回转轴线不平行 ② 尾座套筒轴线与主轴回转轴线不同轴 ③ 刀具热变形 ④ 钻头刃磨不对称 2-10 下列误差因素中属于常值系统误差的因素有( )。 ① 机床几何误差 ② 工件定位误差 ③ 调整误差 ④ 刀具磨损 2-11 下列误差因素中属于随机误差的因素有( )。 ① 机床热变形 ② 工件定位误差 ③ 夹紧误差 ④ 毛坯余量不均引起的误差复映 2-12 从分布图上可以( )。——(对应知识点4.6.2) ① 确定工序能力 ② 估算不合格品率 ③ 判别常值误差大小 ④ 判别工艺过程是否稳定 2-13 通常根据 X-R 图上点的分布情况可以判断 ( )。 ① 有无不合格品 ② 工艺过程是否稳定 ③ 是否存常值系统误差 ④ 是否存在变值系统误差 2-14 影响切削残留面积高度的因素主要包括( )等。 ① 切削速度 ② 进给量 ③ 刀具主偏角 ④ 刀具刃倾角 2-15 影响切削加工表面粗糙度的主要因素有( )等。 ① 切削速度 ② 切削深度 ③ 进给量 ④ 工件材料性质 2-16 影响外圆磨削表面粗糙度的磨削用量有( )。 ① 砂轮速度 ② 工件速度 ③ 磨削深度 ④ 纵向进给量 2-17 消除或减小加工硬化的措施有 ( )等。 ① 加大刀具前角 ② 改善工件的切削加工性 ③ 提高刀具刃磨质量 ④ 降低切削速度 2-18 避免磨削烧伤、磨削裂纹的措施有 ( )等。 ① 选择较软的砂轮 ② 选用较小的工件速度 ③ 选用较小的磨削深度 ④ 改善冷却条件 2-19 消除或减弱铣削过程中自激振动的方法有 ( )。 ① 提高工艺系统刚度 ② 增大工艺系统阻尼 ③ 加大切削宽度 ④ 采用变速切削 3. 判断题 3-1 零件表面的位置精度可以通过一次装夹或多次装夹加工得到。 3-2 零件表面粗糙度值越小,表面磨损越小。 3-3 零件表面残余应力为压应力时,可提高零件的疲劳强度。 3-4 粗糙表面易被腐蚀。 3-5 在机械加工中不允许有加工原理误差。 3-6 工件的内应力不影响加工精度 3-7 主轴的径向跳动会引起工件的圆度误差。 3-8 普通车床导轨在垂直面内的直线度误差对加工精度影响不大。 3-9 采用预加载荷的方法可以提高接触刚度。 3-10 磨削机床床身导轨时,由于磨削热会使导轨产生中凸。 3-11 只要工序能力系数大于1,就可以保证不出废品。 3-12 在中,只要没有点子越出控制限,就表明工艺过程稳定。 3-13 切削过程中的热效应将使加工表面产生张应力。 3-14 在车床上使用切断刀切断工件时的重叠系数等于0。 3-15 冲击式减振器特别适于低频振动的减振。 4. 分析题 4-1 在铣床上加工一批轴件上的键槽,如习图4-4-1所示。已知铣床工作台面与导轨的平行度误差为0.05/300,夹具两定位V型块夹角,交点A的连线与夹具体底面的平行度误差为0.01/150,阶梯轴工件两端轴颈尺寸为。试分析计算加工后键槽底面对工件轴线的平行度误差(只考虑上述因素影响,并忽略两轴颈与外圆的同轴度误差)。 习图4-4-1 4-2 试分析习图4-4-2所示的三种加工情况,加工后工件表面会产生何种形状误差?假设工件的刚度很大,且车床床头刚度大于尾座刚度。 a) b) c) 习图4-4-2 4-3 横磨一刚度很大的工件(习图4-4-3),若径向磨削力为100N,头、尾架刚度分别为50000 N/mm和40000N/mm,试分析加工后工件的形状,并计算形状误差。 FP 100 50 300 习图4-4-3 A B C D 4-4 曾有人提出一种在工作状态下测量工艺系统静刚度的方法,其过程如下:如习图4-4-4所示,在车床顶尖间装夹一根刚度很大的轴,在轴靠近前、后顶尖及中间位置预先车出三个台阶,尺寸分别为H11、H12、H21、H22、H31、H32。经过一次走刀后,测量加工后的台阶尺寸分别为h11、h12、h21、h22、h31、h32。试:1)说明用此方法测量工艺系统静刚度的原理;2)如何由上面的数据确定工艺系统刚度?3)说明该方法的优缺点。 H11 h11 H12 h12 H21 H21 H22 H22 H32 H32 H31 H31 习图4-4-4 4-5 磨削CW6140车床床身导轨,若床身长L=2240mm,床身高H=400mm,磨削后床身上下面温差Δt = 5℃。试计算由于工件热变形所引起的加工误差(工件材料热胀系数α=1×10-5)。 4-6 在无心磨床上磨削销轴,销轴外径尺寸要求为φ12±0.01。现随机抽取100件进行测量,结果发现其外径尺寸接近正态分布,平均值为X = 11.99,均方根偏差为S = 0.003。试: ① 画出销轴外径尺寸误差的分布曲线; ② 计算该工序的工艺能力系数; ③ 估计该工序的废品率; ④ 分析产生废品的原因,并提出解决办法。 4-7 在车床上加工一批小轴的外圆,尺寸要求为mm。若根据测量工序尺寸接近正态分布,其标准差为mm,公差带中心小于分布曲线中心,偏差值为0.03 mm。试计算不合格品率。 4-8 在无心磨床上磨削圆柱销,直径要求为mm。每隔一段时间测量一组数据,共测得200个数据,列于表4X4-8,表中数据为7960+x(μm)。试: 1) 画出图; 2) 判断工艺规程是否稳定; 3) 判断有无变值系统误差; 对图进行分析。 表4-4-8 组号 测量值 平均值 极差 组号 测量值 平均值 极差 x1 x2 x3 x4 x5 Ri x1 x2 x3 x4 x5 Ri 1 2 3 4 5 6 7 8 9 10 30 37 31 35 36 43 35 21 20 26 25 29 30 40 30 35 18 18 15 31 18 28 33 35 43 38 25 11 21 24 21 30 35 35 45 30 21 23 25 25 29 35 30 38 35 45 18 28 19 26 24.6 31.8 31.8 36.6 37.8 38.2 23.4 20.2 20.0 26.4 12 9 5 5 15 15 17 17 10 7 11 12 13 14 15 16 17 18 19 20 26 22 28 24 29 38 28 30 28 33 27 22 20 25 28 35 27 31 38 40 24 20 17 28 23 30 35 29 32 38 25 18 28 34 24 33 38 31 28 33 25 22 25 20 34 30 31 40 30 30 25.4 20.8 23.6 26.2 27.6 33.2 31.8 32.2 31.2 34.8 3 4 11 14 11 8 11 11 10 10 4-9 习图4-4-9为精镗活塞销孔工序的示意图,工件以止口面及半精镗过的活塞销孔定位,试分析影响工件加工精度的工艺系统的各种原始误差因素。 定位误差 F 设计基准 定位基准 热变形 对刀误差 夹紧误差 菱形销 导轨误差 第4章 练习题答案 1. 单项选择 1-1答案:① 小于50 1-2答案: ④ 表面层的硬度与基体硬度之差与基体硬度之比 1-3答案: ④ 工艺系统的精度 1-4答案:③ 过刀尖的加工表面的法向 1-5 答案:③ 1-6 答案: ② 1/5~1/2 1-7 答案: ①轴承孔的圆度误差 1-8答案: ② 卡爪装夹面与主轴回转轴线不同轴 1-9答案: ④ 保证三爪卡盘卡爪面与主轴回转轴线同轴 1-10答案: ② 降速 1-11 答案:② 末端 1-12 答案:④ 倒数之和的倒数 1-13 答案: ④ 远小于 1-14 答案: ② 反比 1-15 答案: ② 反比 1-16 答案: ④ 被切屑所带走 1-17 答案: ① 传给工件 1-18 答案:④ 采用热对称结构 1-19 答案:① 成正比 1-20 答案:③ 消除工件主轴运动误差对加工精度的影响 1-21 答案:② 中速 1-22 答案:④ 相同或成整倍数关系 1-23 答案:④ 基于振型偶合自激振动原理 1-24 答案:④ 等于或接近于 2. 多项选择 2-1答案: ① 试切法 ② 调整法 ③ 定尺寸刀具法 ④ 自动控制法 2-2答案:① 耐磨性 ② 耐蚀性 ③ 抗疲劳强度 ④ 配合质量 2-3答案: ① 径向跳动 ② 轴向窜动 ③ 倾角摆动 2-4 答案: ① 零件材料 ② 表面粗糙度 ③ 名义压强 2-5 答案:② 三爪装夹面与主轴回转轴线不同轴 ③ 车床纵向导轨与主轴回转轴线不平行 2-6 答案: ① 工件刚度不足 ③ 车床纵向导轨直线度误差 2-7 答案: ② 尾顶尖刚度不足 ③ 导轨扭曲 ④ 车床纵向导轨与主轴回转轴线不平行 2-8 答案: ① 切削热 ② 摩擦热 2-9 答案: ② 尾座轴线与主轴回转轴线不同轴 ③ 刀具热变形 ④ 钻头刃磨不对称 2-10 答案: ① 机床几何误差 ③ 调整误差 2-11 答案:② 工件定位误差 ③ 夹紧误差 ④ 毛坯余量不均引起的误差复映 2-12 答案: ① 确定工序能力 ② 估算不合格品率 ③ 判别常值误差大小 2-13 答案:② 工艺过程是否稳定 ④ 是否存在变值系统误差 2-14 答案:② 进给量 ③ 刀具主偏角 2-15 答案: ① 切削速度 ③ 进给量 ④ 工件材料性质 2-16 答案:① 砂轮速度 ② 工件速度 ③ 磨削深度 ④ 纵向进给量 2-17 答案:① 加大刀具前角 ② 改善工件的切削加工性 ③ 提高刀具刃磨质量 2-18 答案:① 选择较软的砂轮 ③ 选用较小的磨削深度 ④ 改善冷却条件 2-19 答案:① 提高工艺系统刚度 ② 增大工艺系统阻尼 ④ 采用变速切削 3. 判断题 3-1 答案: ∨ 3-2 答案: × 3-3 答案: ∨ 3-4 答案: ∨ 3-5 答案: × 3-6 答案: × 3-7 答案: ∨ 3-8 答案: ∨ 3-9 答案: ∨ 提示:参考图4-31。 3-10 答案: × 提示:磨削时导轨面温度升高,床身底部温度偏低,床身会上弯。磨平后冷却,3-11 答案: × 导轨面将产生中凹。 3-12 答案: × 3-13 答案: ∨ 3-14 答案: × 3-15 答案: × 4. 分析题 4-1答案: 键槽底面对下母线之间的平行度误差由3项组成: ① 铣床工作台面与导轨的平行度误差:0.05/300 ② 夹具制造与安装误差(表现为交点A的连线与夹具体底面的平行度误差):0.01/150 ③ 工件轴线与交点A的连线的平行度误差: 为此,首先计算外圆中心在垂直方向上的变动量:mm 可得到工件轴线与交点A的连线的平行度误差:0.07/150 最后得到键槽底面(认为与铣床导轨平行)对工件轴线的平行度误差: 4-2 答案: a) 在径向切削力的作用下,尾顶尖处的位移量大于前顶尖处的位移量,加工后工件外圆表面成锥形,右端止境大于左端直径。 b) 在轴向切削力的作用下,工件受到扭矩的作用会产生顺时针方向的偏转。若刀具刚度很大,加工后端面会产生中凹。 c)由于切削力作用点位置变化,将使工件产生鞍形误差,且右端直径大于左端直径,加工后零件最终的形状参见图4-34。 4-3 答案: A点处的支反力:N D点处的支反力:N 在磨削力的作用下,A点处的位移量: mm 在磨削力的作用下,D点处的位移量: mm 由几何关系,可求出B点处的位移量: mm C点处的位移量: mm 加工后,零件成锥形,锥度误差为0.001 mm。 4-4答案: 1)工艺系统刚度分别为依据误差复映原理。 2)前、中、后3处的误差复映系数分别为: 前、中、后3处的工艺系统刚度分别为: 忽略工件的变形,工艺系统刚度主要取决于头架刚度ktj、尾架刚度kwj和刀架刚度kdj。并且有: 解上面的方程可得到: 3)优点:可反映工作状态下的系统刚度。 缺点:工艺系统存在许多影响加工误差的因素,实验中不可能将这些因素全部排除,会使实验结构存在较大误差。有时这种误差可能大到使实验结果不可信的程度。 4-5 答案: 工件单面受热会产生翘曲变性,磨平后工件冷却下来,将使导轨产生中凹。中凹量可按式(4-24)计算: mm 4-6 答案: 12 11.99。 分布曲线 (公差带) ① 分布图 习图4-4-6ans ② 工艺能力系数CP=0.2/(6×0.003)=1.1 ③ 废品率约为 50% 20 19.95。 (公差带) 19.9 分布曲线 19.98 不合格品率 ④ 产生废品的主要原因是存在较大的常值系统误差,很可能是砂轮位置调整不当所致;改进办法是重新调整砂轮位置。 4-7 答案: 习图4-4-7ans 画出分布曲线图,可计算出不合格品率为21.2%(参见思考题4-13,计算过程略) 4-8 答案: 1) 画出图:① 计算各组平均值和极差,见表4-4-8; ② 计算中心线和上下控制限(参考式(4-32)(4-33),表4-6): 图: 中心线 上控制线 下控制线 R图:中心线 上控制线 下控制线 ③ 根据以上结果作出图,如习图4-4-8ans所示。 LCL=22.935 UCL=34.825 CL=28.88 样组序号 0 5 10 15 20 x 图 x UCL=21.628 CL=10.25 LCL=0 习图4-4-8ans 样组序号 0 5 10 15 20 R 图 R 2)在图上,有多个点子越出控制限,可以判定工艺过程不稳定。 3)在图上,点子没有明显得变化趋势,无法判定有无变值系统误差。 4)在图上,第4点到第9点之间,点子出现较大波动(R图亦如此),表明工艺系统在此期间出现异常。从第12点以后,点子有上升趋势(图),值得密切注意,应继续采样观察。 4-9 答案: 1) 影响孔径尺寸精度的因素:① 刀具调整(调整镗刀刀刃的伸出长度);② 刀具磨损;③ 刀具热变形。 2) 影响销孔形状精度的因素:① 主轴回转误差;② 导轨导向误差;③ 工作台运动方向与主轴回转轴线不平行;④ 机床热变形。 3) 影响销孔位置精度的因素:① 定位误差(设计基准(顶面)与定位基准(止口端面)不重合,定位止口与夹具定位凸台、菱形销与销孔的配合间隙等引起);② 夹紧误差;③ 调整误差(夹具在工作台上的位置调整,菱形销与主轴同轴度的调整等);④ 夹具制造误差;⑤ 机床热变形;⑥ 工作台运动方向与主轴回转轴线不平行。
