全站仪使用方法.ppt

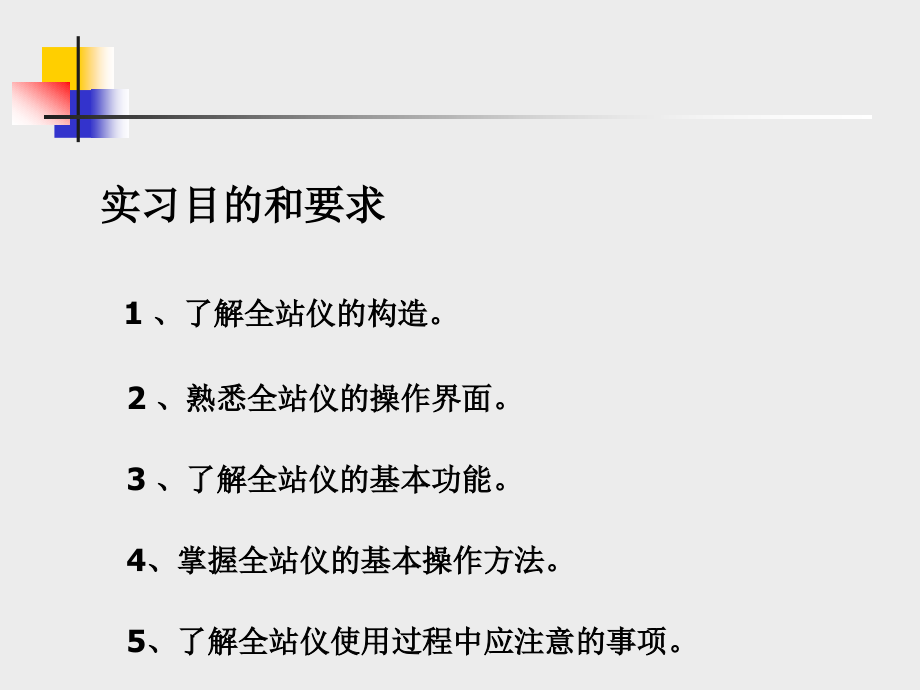

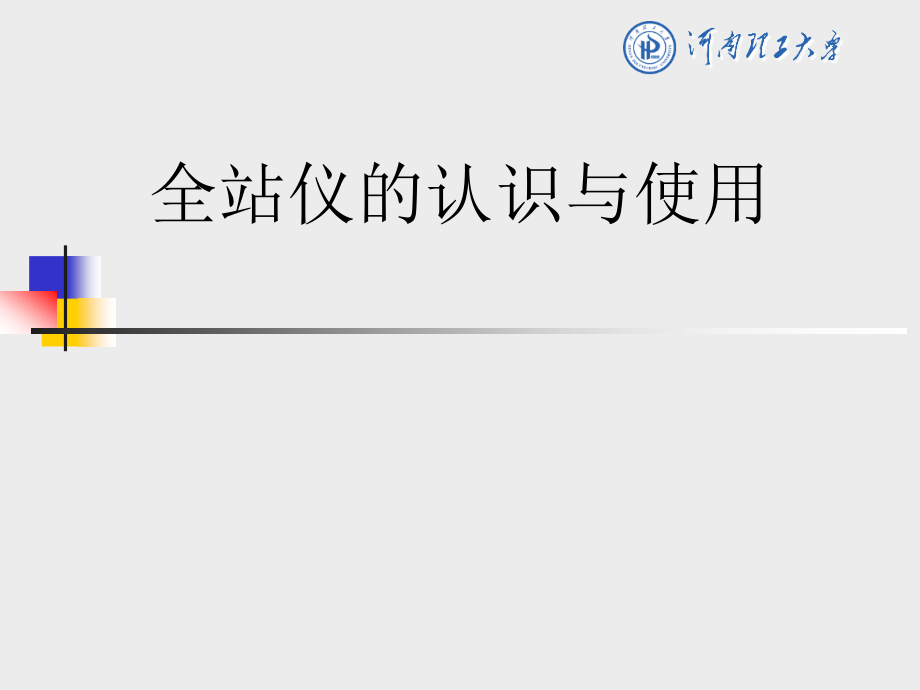

,全站仪的认识与使用,实习目的和要求,1,、了解全站仪的构造。,2,、熟悉全站仪的操作界面。,3,、了解全站仪的基本功能。,4,、掌握全站仪的基本操作方法。,5,、了解全站仪使用过程中应注意的事项。,全站仪的构造,全站仪：,光、机、电一体化，集水平角、垂直角、距离、高差测量功能于一体。,组成部分：,电源,测角系统,测距系统,数据处理部分,通讯接口,存储器,显示屏及键盘等,组成部分,Carrying handle,手柄,Sighting collimator,粗瞄镜,Optical plummet telescope,光学对中器,Operating key,操作健,Leveling screw,整平脚螺旋,Objective lens,物镜,Display unit,显示器,Base,基座,Horizontal motion clamp,Horizontal tangent screw,水平制动、微动螺旋,Battery,电池,Vertical motion clamp,Vertical tangent screw,竖直制动、微动螺旋,Connector,计算机连接插口,Telescope focusing knob,调焦手轮,Telescope eyepiece,目镜,Plate level,管水准器,Circle level,圆水准器,组成部分,棱镜,Single prism system,单棱镜组,Mini prism,微型棱镜,Triple prism system,三棱镜组,Wood Tripod,木脚架,Aluminum Tripod,铝脚架,脚架,操 作 键 盘,操作面板,按键,键名,功 能,坐标测量键,进入坐标测量模式,距离测量键,进入距离测量模式,角度测量键,进入角度测量模式,菜单键,在菜单模式与其它模式之间切换。,在菜单模式下可设置应用程序测量。,操作键盘,按键,键名,功 能,退出键,返回距离测量模式，或上一层菜单；,从常规测量模式直接进入数据采集模式或放样模式,电源键,开,/,关全站仪电源,功能键,对应于屏幕下方相关位置显示的功能,操作键盘,显示,:,显示屏使用液晶点阵显示，每屏,4,行，每行,20,个字符。,通常，上面三行显示测量数据，最下面一行显示对应于 功能键的功能信息，这些功能信息随测量模式的不同而变化。,显示面板,显示的简写标志,标志,含义,标志,含义,V,竖直角,*,电子测距系统在工作,HR,右水平角,m,单位：米,HL,左水平角,ft,单位：英尺,HD,水平距离,fi,单位：英尺与英寸,VD,垂直距离（高差）,N,N,坐标,E,E,坐标,Z,Z,坐标,显示面板,H-BZ R/L CMPS P3,TILT REP V%P2,V :901020,HR:1203040,0SET HOLD HSET P1,F1 F2 F3 F4,功能键,功能键的功能显示在屏幕的最底行。功能键的功能按对应的功能信息确定,。,角度测量模式,功能键,第一页,H-BZ R/L CMPS P3,TILT REP V%P2,V :901020,HR:1203040,0SET HOLD HSET P1,F1 F2 F3 F4,角度测量模式,功能键,显示标志,功能,F1,0SET,水平角设为,00000,F2,HOLD,保持水平角度数不变,F3,HSET,通过键盘输入方式设定特定的水平角度数,F4,P1,显示当前页码,(P1),，按此功能键进入下一页,(P2),功能键,第二页,H-BZ R/L CMPS P3,TILT REP V%P2,V :901020,HR:1203040,0SET HOLD HSET P1,F1 F2 F3 F4,角度测量模式,功能键,显示标志,功能,F1,TILT,设定倾斜改正数。如果打开，屏幕会显示倾斜改正数,F2,REP,角度重复测量模式,F3,V%,竖直角按百分比坡度显示,F4,P2,显示当前页码,(P2),，按此功能键进入下一页,(P3),功能键,第三页,H-BZ R/L CMPS P3,TILT REP V%P2,V :901020,HR:1203040,0SET HOLD HSET P1,F1 F2 F3 F4,角度测量模式,Soft Key,Display Mark,Function,F1,H-BZ,设置水平角每转动到,90,度的倍数时发出蜂鸣声,F2,R/L,转换水平角正方向为左旋转或右旋转,F3,CMPS,打开或关闭竖直角的,COMPASS,功能,F4,P3,显示当前页码,(P3),，按此功能键进入下一页,(P1),功能键,全站仪的基本功能,1,、,水平角测量,（,1,）按角度测量键，使全站仪处于角度测量模式，照准第一个目标,A,。,（,2,）设置,A,方向的水平度盘读数为,00000,。,（,3,）照准第二个目标,B,，此时显示的水平度盘读数即为两方向间的水平夹角。,2,、,坐标测量,（,1,）设定测站点的三维坐标。,（,2,）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。,（,3,）设置棱镜常数。,（,4,）设置大气改正值或气温、气压值,（,5,）量仪器高、棱镜高并输入全站仪,（,6,）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。,3,、,距离测量（,1,）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。（,2,）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，,15,和,760mmHg,是仪器设置的一个标准值，此时的大气改正为,0ppm,。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。,（,3,）量仪器高、棱镜高并输入全站仪。,（,4,）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约,2.5S,，最小显示单位,1mm,；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为,1cm,，每次测距时间约,0.3S,；粗测模式，测量时间约,0.7S,，最小显示单位,1cm,或,1mm,。在距离测量或坐标测量时，可按测距模式（,MODE,）键选择不同的测距模式。应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。,三维坐标测量、放样,对边测量,角度偏心测量,悬高测量,4,、其他功能,方位角设置,测站点高程,后方交会测量,面积测量,第一步：,测量水平角与竖直角,操作：,瞄准第一个目标点,A,。,显示：,V :901020,HR:1203040,0SET HOLD HSET P1,(,确保当前是角度测量模式,),角度测量,第二步：,测量水平角与竖直角,操作：,设置目标点,A,的水平角度数为,00000.,先按,F1,功能键,(0 set),，再按,F3,功能键,(YES),。,显示：,H ANGLE 0 SET,OK?,YES NO,V :901020,HR:00000,0SET HOLD HSET P1,角度测量,第三步：,测量水平角与竖直角,操作：,瞄准第二个目标点,(B),，即可显示水平角读数。,显示：,V :983620,HR:1604020,0SET HOLD HSET P1,角度测量,第一步：,距离测量（连续测量模式）,操作：,瞄准目标棱镜的中心。,显示：,V :901020,HR:1203040,0SET HOLD HSET P1,(,确保当前模式为角度显示模式。,),距离测量,第二步：,距离测量（连续测量模式）,操作：,按下 键后，仪器便开始测量距离。,(,当电子测距系统,EDM,在工作时，屏幕上会显示星号,“*”,。,),显示：,HR:1203040,HD*m,VD:m,MEAS MODE S/A P1,HR:1203040,HD*123.456 m,VD:5.678 m,MEAS MODE S/A P1,距离测量,第三步：,距离测量（连续测量模式）,操作：,再次按下 键，屏幕将转换到显示水平角,(HR),、竖直角,(V),和斜距,(SD),的状态。,显示：,V :901020,HR:1203040,SD*131.678 m,MEAS MODE S/A P1,距离测量,Remote Elevation Measurement(REM),悬高测量,Missing Line Measurement(MLM),对边测量,Setting Z Coordinate of Occupied Point,测站点高程反算,Area Calculation,面积计算,Point-to-Line Measurement,点到线测量,应用程序测量,悬高测量,This feature measures the,height where a prism can,not be placed directly.,Measurement can be,extended along the,plumb line as the height,is continuously displayed.,该功能用来测量无法直接放置棱镜点的高程，实际测量时可连续地显示沿铅垂方向任一点的高度。,Remote Elevation Measurement(REM),应用程序测量,对边测量,Missing Line Measurement(MLM),Multiple lines can be drawn between:,1.the first point and the last point.,2.the last 2 points.,Horizontal distance,difference in height and slope distance are calculated.Coordinate file data and manual input data are available to be used.,对边测量有两种方式：,1,、第一点与最后一点；,2,、最后两点,本程序可计算上述两种情况的平距、高差和斜距，计算可以使用坐标文件数据和手工输入数据。,应用程序测量,测站点高程反算,Setting Z Coordinate of Occupied Point,应用程序测量,面积计算,Area Calculation,应用程序测量,点到线测量,Create a new coordinate by measuring to two points.The 1st point becomes the origin and the 2nd point becomes the N axis direction.,通过观测两已知点即可确定一新点的坐标。坐标系为：第一个点作为坐标原点，而第一点到第二点的方向作为,N,（轴）方向。,Point-to-Line Measurement,应用程序测量,全站仪操作,注意事项,1,、,运输仪器时，应采用原装的包装箱运输、搬动。,2,、近距离将仪器和脚架一起搬动时，应保持仪器竖直向上。,3,、拔出插头之前应先关机。在测量过程中，若拔出插头，则可能丢失数据。,4,、换电池前必须关机。,5,、仪器只能存放在干燥的室内。充电时，周围温度应在,1030,之间。,6,、全站仪是精密贵重的测量仪器，要防日晒、防雨淋、防碰撞震动。严禁仪器直接照准太阳,。,
