第5章园林工程材料与构造.ppt

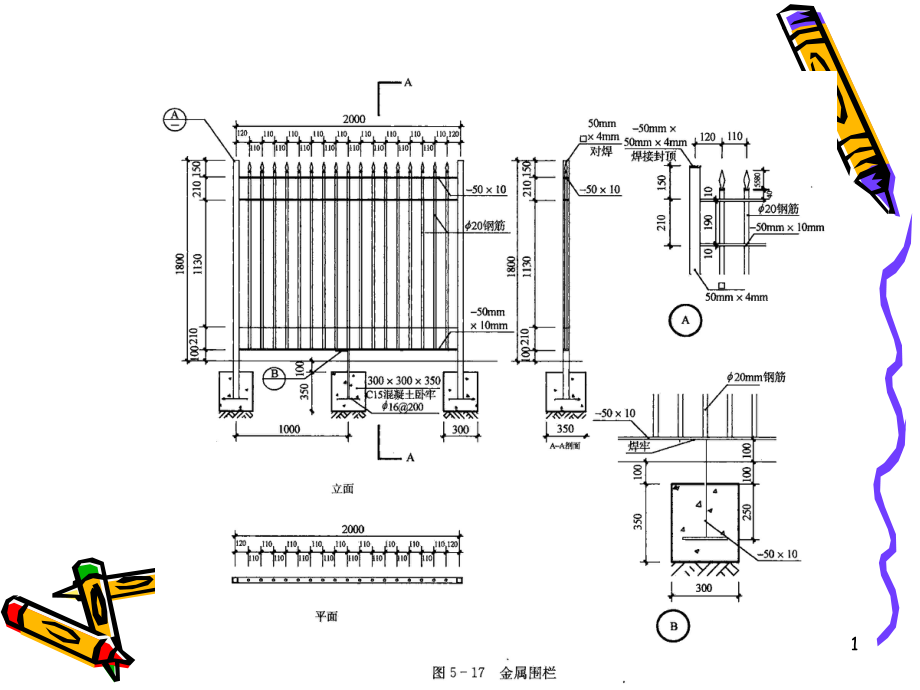

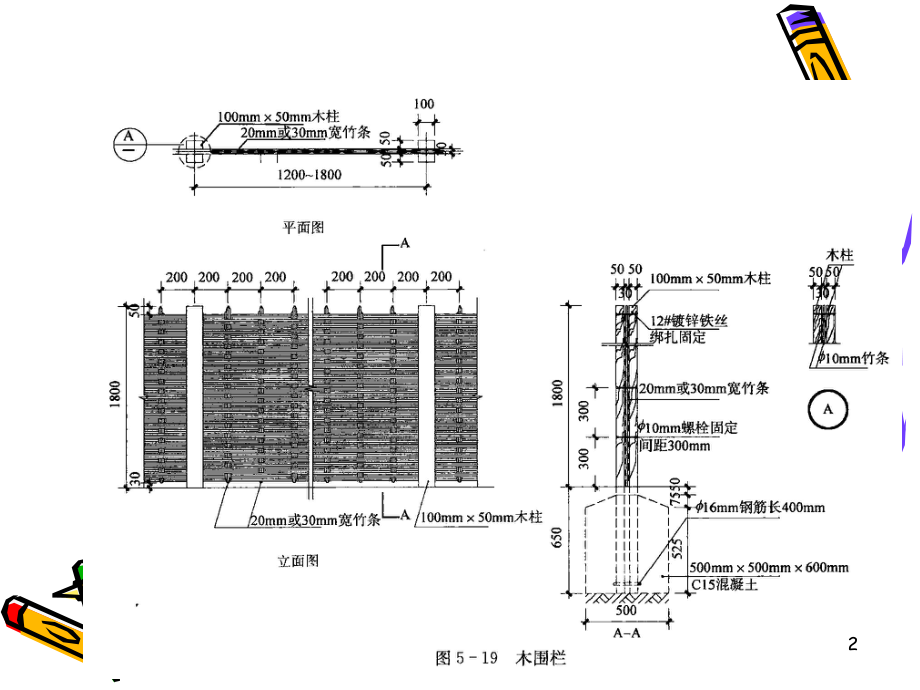

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,1,2,材料与构造,下一页,目 录,3,第五章 围护构筑物构造,第五章 围护构筑物构造,4,本章重点,:,围墙、围栏、挡土墙的具体构造做法。,第五章 围护构筑物构造,5,本章关键词,:,围墙围栏挡土墙,第五章 围护构筑物构造,6,围墙,:,围墙有助于界定围合空间、遮挡场地外的不利因素，如风、噪声、不好的景观，并提供安全感和私密感,。,如混凝土围墙、预制混凝土砌块围墙、砖墙、石墙等,第五章 围护构筑物构造,7,围墙柱距：,一般为,2400mm,3600mm,；,围墙高度：,一般为,1800mm,2200mm,；,分区用的围墙高度：,1200mm,1500mm,；,住宅和花园尺度的围墙：,1000mm,2000mm,，有时也高,2400mm,；单位围墙一般用半通透的锻铁栏杆或不通透的木板和板式结构，高度在,2000mm,3000mm,之间。,围墙排水孔的设置尺寸和间距,按降水量和地形特点而定，排水孔尺寸一般,120mm120mm,。,第五章 围护构筑物构造,8,围栏,:,护栏在建筑环境中起围护、分隔不同使用空间并兼有美化环境、组景和衬景的作用。,常用材料,有镀锌钢水管、预制高强度钢筋混凝土支柱、木材、钢,(,铁,),丝网、竹等,第五章 围护构筑物构造,9,第五章 围护构筑物构造,10,第五章 围护构筑物构造,11,第五章 围护构筑物构造,12,限制人进出者,，高度为,1.8m,2m,以上；,隔离植物者,，高度为,O.4m,左右；,限制车辆进出者,，高度为,0.5m,0.7m,以上；,标明分界者,，高度为,1.2m,1.5m,左右；,球类等场地的挡球网,，高度为,3.0m,4.0m,之间,第五章 围护构筑物构造,13,第一节 围 墙,第五章 围护构筑物构造,14,石灰石和砂岩,一般用于建造庭园墙和垒筑地界墙,；,花岗石、大理石及板岩,专供专门的细部构造用,；,卵石,用于砌筑卵石墙，以及在白垩岩层较普遍的地方用于修建传统特色的本土建筑,；,第五章 围护构筑物构造,15,第五章 围护构筑物构造,16,第五章 围护构筑物构造,17,一、围墙设计要点,1,、断面结构应根据规划地段的地基条件、地耐力,等因素而定。,1),墙基,基础的埋深和类型根据地基承受的墙体荷载决定。,第五章 围护构筑物构造,18,第五章 围护构筑物构造,19,当地基土为黏土，基础深度为,1200mm,或更深,时，将要有,1,3,造价,的材料将埋,置于地下,，在很大程度上增加墙体结构的造价。,第五章 围护构筑物构造,20,第五章 围护构筑物构造,21,2),压顶及构造,压顶砖可铺筑在水泥砂浆,(1,：,3),垫层上，在其下面铺沥青油毡或刷沥青涂料作为防,潮层，以防止下面的墙体被雨雪湿透，如能将防潮层稍微外伸，效果更好。最好的办法是插入一块铝或锌的泛水板，将水泻离墙面。,第四章 排水构造,22,第五章 围护构筑物构造,23,2,伸缩缝,1),温度位移,这是一种可逆的位移，但会影响着室外结构物的安全，如铺面和墙体。完全朝南外露且为深黑色的材料因日晒会引起较大尺度的位移，,一般的工程项目每隔,30m,长必须有,20mm,可伸缩的缝隙,。,第五章 围护构筑物构造,24,2),膨胀位移,水泥砂浆及陶瓷,(,例如陶土砖或饰面砖,),之间由于相互的化学作用会引起变形位移。其位移程度与砖的硫酸盐含量及砂浆强度有关，,设计应每隔,9m,11m,设一道允许墙体发生位移的缝隙，,如,20mm,的开口缝或用柔性嵌缝材料填充缝,。,第五章 围护构筑物构造,25,3),收缩缝,采用预制混凝土砖或砌块或硅酸盐,(,砂和石灰,),砖砌墙，在养护过程中都将承受变形应力。其受力情况随干湿循环而变化，但最后收缩量每,3m,长可达,3mm,。一般在所砌筑的墙中每隔,3m,、,4m,或,5m,就安排一道直缝,第五章 围护构筑物构造,26,4)缝的设计,利用墙体搭接一段长度，或在扶壁端边设缝使之形成一个细部,。,第五章 围护构筑物构造,27,3,、勾缝,砖墙和砌体的勾缝是对墙面暴露砂浆缝的最后修饰。最有效的勾缝是用铲或其他专用工具连续压实的缝，还要保证勾缝砂浆的黏稠度与砌体砂浆一致。,砖墙的砂浆勾缝应设计为深缝。,第五章 围护构筑物构造,28,4,墙砌体的砂浆,砂浆是砌体单元砌块,间的胶结材料，也是填缝材料。块材间的接缝厚度在石砌体中为,12mm,25mm,不等，在砌块和砖砌体中为,8mm,12mm,。,为避免石墙出现存水现象，应采用密封构造处理替代砂浆缝，尤其是靠近瀑布等水景以及容易沾水的墙体,。,第五章 围护构筑物构造,29,二、砖砌围墙,砖砌围墙砌筑方法有多种，如英式砌法、法式砌法、荷兰式砌法等。,当墙体设计高度较大时，通常是用混凝土墙当作基础墙。砖材砌筑方法除上述几种外，基本上与花砖墙的,砌法相同。,第五章 围护构筑物构造,30,第五章 围护构筑物构造,31,三、预制混凝土砌块墙,此类围墙所使用的材料除混凝土外，还有各种经过加工的混凝土砌块。,预制混凝土砌块围墙造价低，但需要扶壁。在一些小型住宅建造中也常被用作刷毛围墙和贴面围墙的基部墙体。,第五章 围护构筑物构造,32,第五章 围护构筑物构造,33,第五章 围护构筑物构造,34,第五章 围护构筑物构造,35,第五章 围护构筑物构造,36,第五章 围护构筑物构造,37,第五章 围护构筑物构造,38,第五章 围护构筑物构造,39,第五章 围护构筑物构造,40,第五章 围护构筑物构造,41,第五章 围护构筑物构造,42,第五章 围护构筑物构造,43,第五章 围护构筑物构造,44,第五章 围护构筑物构造,45,第五章 围护构筑物构造,46,四、石面墙,指以混凝土墙作基础，表面铺以石料的围墙。,1,石墙分两种形式，,石面墙和砌筑石墙,。,石面墙,:,是以混凝土墙作基部，表面铺以石料的围墙。采用的石料多为花岗石、大理石等。,第五章 围护构筑物构造,47,第五章 围护构筑物构造,48,第五章 围护构筑物构造,49,第五章 围护构筑物构造,50,砌筑石墙,:,采用的石材通常有两种基本形式：,毛石和琢石。,毛石就是就地取材的，形状不规则且难切割，价格比琢石便宜。琢石表面通常是平的，易垒放，但大小选择的范围有限。,第五章 围护构筑物构造,51,2石墙有多种墙头压顶做法。,3石墙按构造方法可分为干垒石墙和灰砌石墙。,干垒石墙，有多种不同的砌法，且不需要延伸到冻土线下的地基和基座。而灰砌石墙要有连续的基座，可以建得更高。,石墙可以由两侧垒起，内填碎石或用大石块跨越将两侧连为一体。每平方的墙面至少放置一块连接石。,4石墙伸缩缝间距50m,第五章 围护构筑物构造,52,五、乱砌毛石墙,乱砌毛石墙的特点根据可利用的石材产地及采石场所产的石材而不同。要按毛石墙分层的需要将块石锯解成不同的厚度，墙中块石要有规律地砌筑，越向上至压顶用的石块越小,。,第五章 围护构筑物构造,53,第五章 围护构筑物构造,54,第五章 围护构筑物构造,55,本节作业题：,熟悉掌握以下构造做法，并绘制作业：,1,、毛石围墙构造方法。,图,5-14,返回目录,返回开始,第三章 硬质构造,56,第二节 围 栏,第五章 围护构筑物构造,57,一、用途及高度,围栏、栅栏、竹篱,一般是为防止人或动物随意出入、安全防护、标明分界、以及防止球类飞出等目的而设置。,第五章 围护构筑物构造,58,通常围栏、栅栏、竹篱的高度按以下标准设置：,限制人进出者,，高度为1,.,8m2m以上；,隔离植物者,，高度为O4m左右；,限制车辆进出者,，高度O,.,5mO,.,7m左右；,标明分界者,，高度在1,.,2m1,.,5m左右。,网球场等场地的挡球网,，高度一般设计在3,.,Om4,.,0m之间。,第五章 围护构筑物构造,59,二、围栏、栅栏、竹篱的种类,第五章 围护构筑物构造,60,第五章 围护构筑物构造,61,第五章 围护构筑物构造,62,第五章 围护构筑物构造,63,第五章 围护构筑物构造,64,第五章 围护构筑物构造,65,第五章 围护构筑物构造,66,第五章 围护构筑物构造,67,三、围栏、栅栏、竹篱设计要点,防护围栏的设计要考虑安全防护的需要。,一般,:,是规定防护围栏要有使人无法攀登的高度和使人难以穿越的钢丝网。这种防护围栏也可作为球类运动时的防护栅栏，或在一些游戏场、教育设施停止活动时用作防止外人进入的安全措施。,安全度更高,的,:,则用于监狱、精神病康复医院以及有关军事设施中。,第五章 围护构筑物构造,68,1,应防止围栏、栅栏、竹篱的基础与构筑物超越建,筑红线。,2,修筑基础、构筑物以及选择建材和作装饰处理,时，应考虑围栏等的强度，以及防倾倒、维护、,施工难度等方面的问题。,第五章 围护构筑物构造,69,3,设置木栅、花格篱(采用细木条构筑的围栏)应使,用具有耐久性和经过防腐处理的木材,4,在沿海潮湿的地方，从耐久性考虑应选用镀铝丝,网围栏、镍铝合金丝围栏等高抗拉镀铝钢筋制成,的围栏。,第五章 围护构筑物构造,70,5,多雪地区应采用防雪结构围栏。,6,网球场、棒球场设置围栏须考虑网眼尺寸，避,免飞球穿网而过。,7,在沿路设置围栏时，为确保道路两侧的环境美 观，应在围栏前设置绿化。,8,为了方便维护管理，竹篱一般采用塑料仿竹制 品构筑。,第五章 围护构筑物构造,71,四、栏杆的栅栏五、围栏和藤架的装饰,下面列出,4,种,可供选择的木材装饰面以及他们在使用过程中可达到的使用寿命；,1,用浸渍和涂刷方法将防腐材料做成的装饰面,(10,年,),；,第五章 围护构筑物构造,72,第五章 围护构筑物构造,73,第五章 围护构筑物构造,74,第五章 围护构筑物构造,75,第五章 围护构筑物构造,76,2,用涂刷或滚轮方法进行喷涂处理做成的装饰面,(5,6,年，在有防护环境中可延长至,10,年,),；,3,用涂刷或喷射面层的方法进行防腐性着色,(3,10,年,),；,4,用涂刷清漆方法做成装饰面,(2,3,年,),。,第五章 围护构筑物构造,77,六、室外金属制品的装饰面,金属制品用油基料的生产工艺与木制品所用的工艺相似，但要加一道防锈底漆，可用醋酸,(,称酸洗溶剂,),将镀锌面层中的杂质和油脂去掉，随后，还要用高铅酸钙打底,。,另一些金属如铝、青铜或不锈钢则不需要喷漆，但是如果暴露在海边，盐分和海水会使它严重,受蚀，在,这种情况,下需要,采用商品铝和纯铅的阳极镀锌做装饰面。应该说，在,园林建设中，除了标准化的栏杆、护栏和一些标志物以外，用有色金属和不锈钢的场合是极少的,第五章 围护构筑物构造,78,本节作业题：,熟悉掌握以下构造做法，并绘制作业：,金属、木制围栏构造方法。,图,5-17,、图,5-19,返回目录,返回开始,第三章 硬质构造,79,第三节 挡 土 墙,第五章 围护构筑物构造,80,一、挡土墙概念范围的界定,挡土墙,是用来支挡土壤或挖掘后暴露的地基土的构筑物,。,二、挡土墙的规则,挡土墙结构的几何尺寸需根据倾覆推力应作用于基础面积中间,1,3,段内的分析来决定。,第五章 围护构筑物构造,81,推力作用于基底尺寸,1,3,以外时，墙即开始倾倒。,设计原理包括求作用于支挡结构重心的合力图的计算。墙体的重力是显而易见的。所支挡的土或地基土重力所产生的水平作用，根据休止角以上土体产生的水平推力求得。计算支挡墙体时常用的比例根据。,第五章 围护构筑物构造,82,第五章 围护构筑物构造,83,三、挡土墙的结构形式 挡土墙的形式根据建设用地的实际情况经结构设计确定。,1,从结构形式分有：,1),重力式；,2),半重力式；,3),悬臂式；,4),扶臂式,第五章 围护构筑物构造,2,从形态上分有：,1),直墙式；,2),坡面式,84,第五章 围护构筑物构造,四、挡土墙类型和技术要求及适用场地,85,五、挡土墙的材料质感 挡土墙的外观质感取决于用材，其直接影响到挡土墙的景观效果。,挡土墙材料一般用,自然山石,，通常因地制宜，就地取材以节省费用。,人为景观为主的环境，往往用贴面，如广场空间，自然景观为主的环境，往往不用贴面砖，如在自然风景区。,第五章 围护构筑物构造,86,1,不用贴面挡土墙,常用自然石材,，包括块石、片石、条石、砌筑后勾缝，不修凿。由此可形成凸凹不同的纹路、形状，不同色彩的石材也可加以组合形成不同的图案,。,第五章 围护构筑物构造,87,2在人工景观为主的环境，往往用贴面，以使空间的整,体景观协调统一。,贴面可用瓷花砖、板材等。,现市场上这种贴面材料种类多，可以组成丰富的图案及光影、质地的界面，要因地选择。也可用混凝土贴面，在表面竹丝划块，水泥拉毛，用于粘石、留木纹、彩粉等处理手法。也可用自然碎石片，卵石贴面形成图案,。,第五章 围护构筑物构造,88,第五章 围护构筑物构造,89,第五章 围护构筑物构造,扶壁式挡土墙,90,第五章 围护构筑物构造,91,第五章 围护构筑物构造,92,第五章 围护构筑物构造,93,第五章 围护构筑物构造,94,第五章 围护构筑物构造,95,第五章 围护构筑物构造,96,第五章 围护构筑物构造,97,第五章 围护构筑物构造,98,
