第八章变形缝.ppt

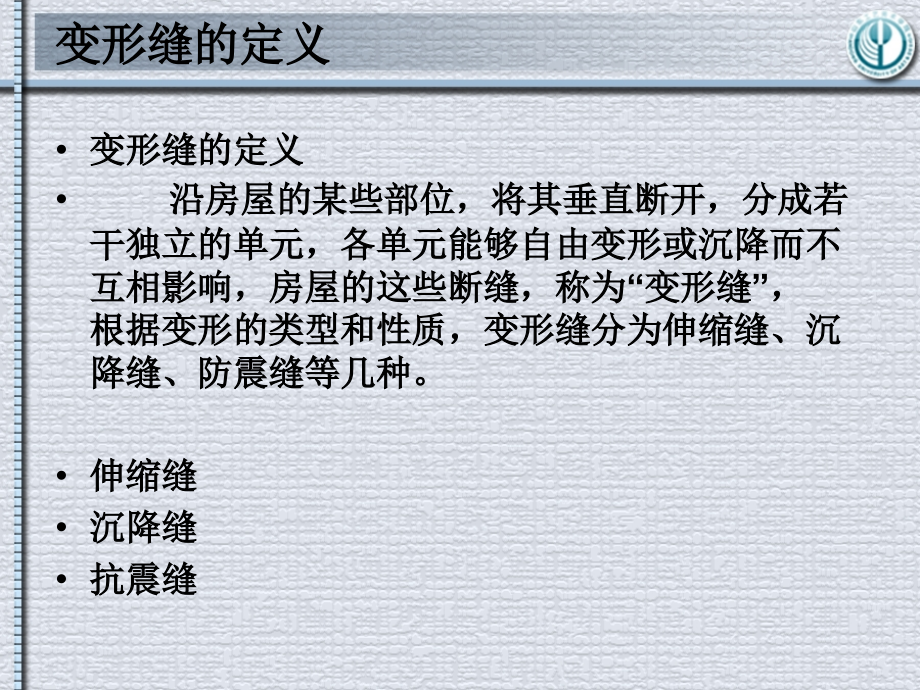

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,变形缝,变形缝的定义,变形缝的定义,沿房屋的某些部位，将其垂直断开，分成若干独立的单元，各单元能够自由变形或沉降而不互相影响，房屋的这些断缝，称为“变形缝”，根据变形的类型和性质，变形缝分为伸缩缝、沉降缝、防震缝等几种。,伸缩缝,沉降缝,抗震缝,伸缩缝的定义,:,房屋因环境温度的变化，会产生热胀冷缩的变形。如果房屋过长，这种变形就会受到较大的约束，那么房屋的墙身、屋面等构件内部将产生较大的温度应力，致使房屋发生不规则的破坏。,伸缩缝的位置：,将长度较大的房屋沿适当的位置断开，使整个房屋成为若干个不连续单元的组合，各单元能够自由地热胀冷缩，由此而产生的变形缝，称为“伸缩缝”，又称“温度缝”。,伸缩缝一般把房屋的墙体、楼板、屋面等构件，全部沿一个位置断开，而基础在地表以下，受强度的影响较小，不必断开，因此整个建筑的若干单元仍在一个完整的基础上。,伸缩缝的宽度,：,2030mm,伸缩缝的最大间距,：应根据不同材料的结构而定。,第一节 伸 缩 缝,二、伸缩缝的构造,（一）墙体伸缩缝,形式：平缝、错口缝、企口缝,（二）楼地层伸缩缝,（三）屋顶伸缩缝,伸 缩 缝,伸 缩 缝,伸 缩 缝,第二节 沉 降 缝,在建筑物高度、荷载或结构类型明显不同的位置上，或在地基条件发生较大差异处，将建筑物断开，使相邻各单元可以自由沉降，从而消除了因此可能产生的不均匀沉降带来的结构破坏。这种将建筑物断开的缝，称为“沉降缝”。,沉降缝必须从基础到屋面将建筑物在构造上垂直分开，使之成为真正独立的单元。凡设沉降缝处需设伸缩缝者，沉降缝可兼作伸缩缝，而伸缩缝则不能代替沉降缝的作用。,一、沉降缝的设置,（一）须设置沉降缝的情况：,1,、当建筑物建造在不同的地基土壤上，两部分之间。,2,、当同一建筑物的相邻部分高度相差两层以上或部分高度差超过,10,米时。,3,、当同一建筑相邻基础的结构体系、宽度和埋置深度相差悬殊时。,4,、原有建筑物和新建建筑物紧相毗连时。,5,、建筑平面形状复杂，高度变化较多时。,第二节 沉 降 缝,（二）设置位置：将建筑物从基础到屋顶全部贯通，即基础部分必须断开。,二、,沉降缝构造,（一）墙体、楼地层、屋顶沉降缝,与伸缩缝基本相同，,（二）基础沉降缝,1,、双墙基础方案,2,、悬挑式方案,3,、交叉式方案,沉 降 缝,沉 降 缝,在抗震设防烈度为,79,度地区建房，须把结构刚度、房屋型体明显不同的各部分，或房屋立面高度差别,6,m,以上的各部分，划分成几个独立的结构单元，以防止在地震力的作用下由结构刚度和型体差异而引起的结构破坏。这种划分结构单元而产生的变形缝，称为“防震缝”。,防震缝一般是从基础以上将建筑物垂直断开。,防震缝的宽度为：对多层砖混结构的房屋，缝宽可取,50,l00mm,。,防震烈度大者取大值，防震烈度小者取较小值。对于钢筋混凝土结构的房屋，房屋高度小于,15,m,时取缝宽,70,mm,；,当房屋高度大干,15,m,时，抗震烈度为,7,度，房屋高度每增加,4,m,，,抗震烈度为,8,度，房屋高度每增加,3,m,；,抗震烈度为,9,度，房屋高度每增加,2,m,时，沉降缝宽度均增加,20,mm,。,第三节 防震缝,一、防震缝的设置,（一）设置防震缝的情况,1,、建筑物立面高差大于,6,米,2,、建筑物有错层，且楼板错层高差较大,3,、建筑物各部分结构刚度、质量截然不同,（二）设置位置：,一般基础可不设防震缝，但与震动有关的建筑各相连部分的刚度差别很大时，也须将基础分开。,（三）设置宽度：,50100mm,第三节 防震缝,二、防震缝的构造,在墙体、楼地层、屋顶等部位的构造与伸缩缝、沉降缝构造基本相同，只是宽度较大。,防震缝,1,、伸缩缝主要考虑建筑物上部的变形，缝宽最小,2,、沉降缝主要考虑垂直方向的变形，但缝两侧建筑在沉降过程中有可能发生微量倾斜，因而缝较伸缩缝宽，且宽度随建筑高度的增加而加大,3,、防震缝考虑地震时建筑物的摇摆，缝最宽,4,、在抗震设防地区，设缝的宽度均按防震缝设置,变形缝宽度比较,变形缝宽度比较,1,、,各类不同的盖缝板,2,、,各类不同的盖缝节点（外墙）,3,、,各类不同的盖缝节点（内墙）,4,、,各类不同的盖缝节点（楼面）,5,、各类不同的盖缝节点（屋面）,设变形缝部位的盖缝处理,设变形缝部位的盖缝处理,各类不同的盖缝板,设变形缝部位的盖缝处理,各类不同的盖缝节点（外墙）,设变形缝部位的盖缝处理,各类不同的盖缝节点（内墙）,设变形缝部位的盖缝处理,各类不同的盖缝节点（楼面）,设变形缝部位的盖缝处理,各类不同的盖缝节点（屋面）,
