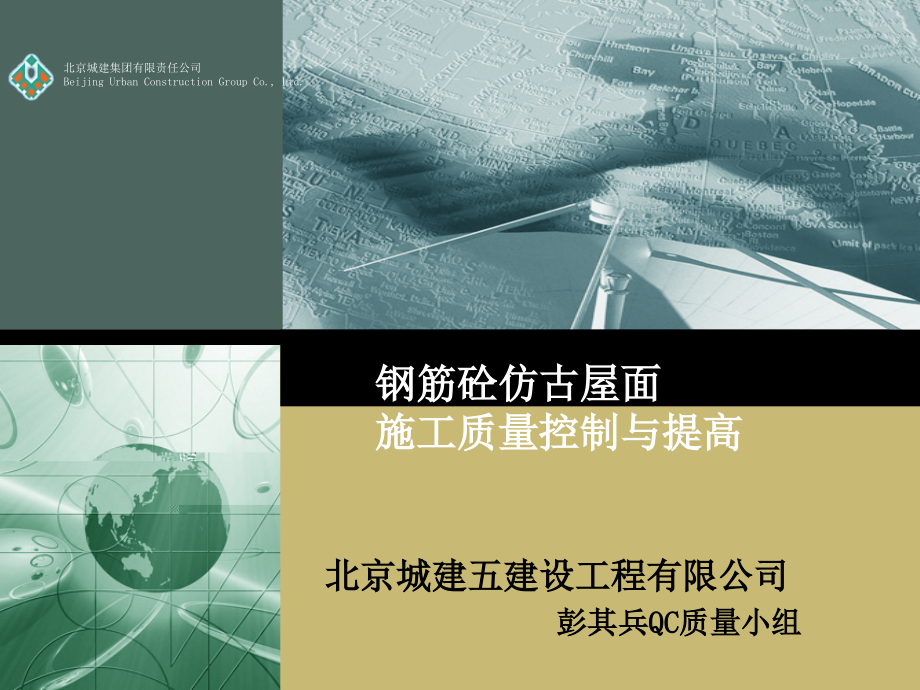

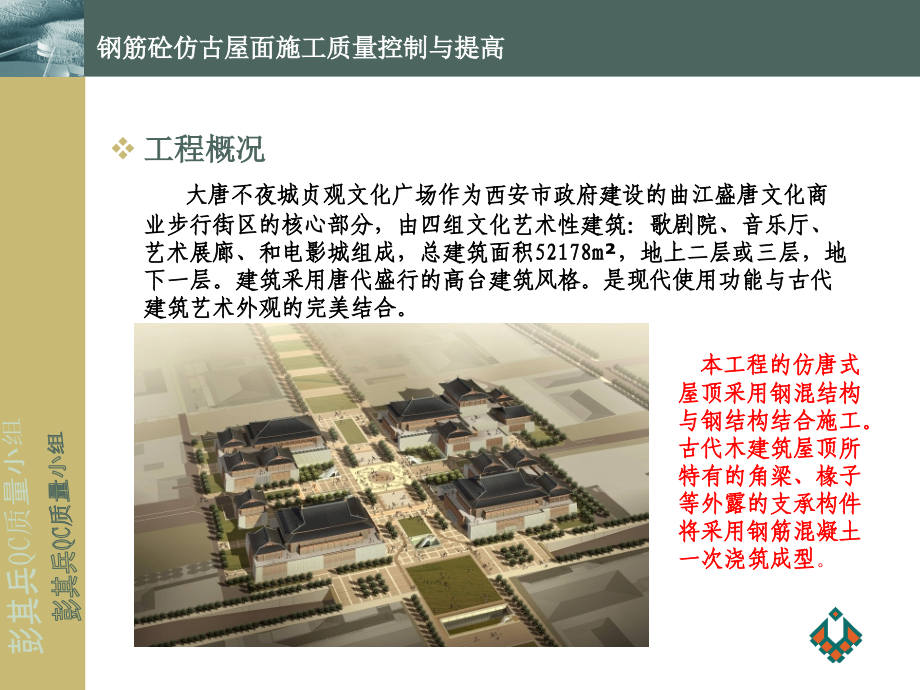

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钢混仿古屋面施工质量控制与提高,彭其兵QC质量小组,钢筋砼仿古屋面施工质量控制与提高,北京城建五建设工程有限公司,彭其兵,QC,质量小组,钢筋砼仿古屋面施工质量控制与提高,工程概况,大唐不夜城贞观文化广场作为西安市政府建设的曲江盛唐文化商业步行街区的核心部分，由四组文化艺术性建筑：歌剧院、音乐厅、艺术展廊、和电影城组成，总建筑面积,52178m,，地上二层或三层，地下一层。建筑采用唐代盛行的高台建筑风格。是现代使用功能与古代建筑艺术外观的完美结合。,本工程的仿唐式屋顶采用钢混结构与钢结构结合施工。古代木建筑屋顶所特有的角梁、椽子等外露的支承构件将采用钢筋混凝土一次浇筑成型,。,钢筋砼仿古屋面施工质量控制与提高,QC,小组简介,成立原因：,根据我项目部首次承建仿唐建筑，仿古建筑施工经验不足，且该工程质量要求高、工期紧、施工难度大的特点，项目部组建后，专门成立了,QC,小组，针对施工难点和重点，开展有针对性的技术攻关及现场管理活动,。,小组概况：全称为大唐不夜城贞观文化广场彭其兵,QC,质量小组，注册号：,BUCG5-KT-2007-04,。成立于,2007,年,9,月,10,日,活动时间：,2007,年,9,月至今，类型为现场型，人数：,10,人。,钢筋砼仿古屋面施工质量控制与提高,小组成员名单及合影,姓名,性别,年龄,职务,职称,小组分工,彭其兵,男,40,公司副总工,高工,活动组织协调,曾文,男,38,公司质量部长,工程师,技术指导,陈玉进,男,46,项目经理,工程师,系统支持,刘仲波,男,28,项目副总工,助工,对策分析,韩冰,女,30,公司质量主管,工程师,总结、标准化,张轶,男,27,项目技术股长,助工,对策分析,刘夏晨,男,24,技术员,助工,对策实施、数据统计,幸乾兵,男,24,技术员,助工,对策实施、现场检查,成育红,男,24,技术员,助工,资料收集、整理,李保合,男,46,项目质量主管,工程师,现场指导,提出对策,Action,Check,Do,Plan,钢筋砼仿古屋面施工质量控制与提高,要因确认,原因分析,目标确定,现状调查,选题理由,对策实施,实施效果检查,巩固措施及标准化,体会及今后打算,小组活动过程,钢筋砼仿古屋面施工质量控制与提高,选题理由,(plan),1,、本工程施工特点：,古代建筑木结构屋顶灵动大气，形如大鹏展翅，起翘、出翘平缓，翼角如飞，支承构件如椽子、檐梁、角梁等均露在外，非常醒目，构件特点是体积小，数量多，形状复杂。现代仿古工程采用钢筋砼现浇施工工艺完成屋顶，对模板体系制作要求非常严格，施工难度大，工期要求紧。,2,、质量目标：,确保陕西建设工程,“,长安杯,”,，力争,“,鲁班奖,”,。,3,、具体问题：,仿古建筑的屋檐起翘、出翘曲线，椽子、檐梁、角梁等构件外观为建筑外观质量的关键部位，且这些构件浇筑成型后仅外刷一层油漆饰面。对混凝土构件表面平整度、形状、位置、间距都要求尽可能达到清水混凝土标准，如出现超规范误差，返工难度大。,4,、选定课题：,屋顶整体外观曲线达到仿古设计要求，椽子、檐梁、角梁等屋檐构件外观质量合格率达到,100,。并尽可能达到清水混凝土标准。,确认：刘仲波 日期：,2007,年,9,月,20,日,钢筋砼仿古屋面施工质量控制与提高,现状调查,(plan),小组活动之初，针对仿古工程的特点以及先期在电影城办公用房小屋面施工中出现的相关问题，我们请来了西安市的古建专家，对钢筋砼仿古屋面的施工工艺和应注意的难点要点进行了现场指导。,确认：幸乾兵 日期：,2007,年,10,月,5,日,专家指出仿古屋面的施工应注意以下两点：,1,、屋檐在翼角部位的起翘、出翘是否平缓、柔和、均匀。,2,、屋檐构件，如椽子、檐梁等细部是否符合清水混凝土标准，构件尺寸是否标准。,钢筋砼仿古屋面施工质量控制与提高,现状调查,(plan),屋檐构件出现的问题也不少，统计数据如下：该部位屋檐椽子、梁共,1250,个构件，随机抽取,20,，共测量,250,点，其中外观超标点,39,个，外观合格率为,84.4,。,确认：幸乾兵,日期：,2007,年,10,月,5,日,根据专家的建议我们进行了现场调查，结果显示，先施工的电影城小屋面在整体屋檐外观控制上出现的问题有：起翘出翘均比较生硬，现场放大样的控制点少，间距大（间距,2m,），弧线不平滑,曲线拐点多，,4,个方向的屋檐共出现,11,个曲线拐点。,钢筋砼仿古屋面施工质量控制与提高,序 号,项 目,条数,频 数,累计频率,%,1,屋檐曲线拐角,11,28.2,28.2,2,椽子间距,10,25.6,53.8,3,表面平整度,10,25.6,79.4,4,蜂窝夹渣,6,15.4,94.8,5,椽子形状,2,5.2,100,合 计,39,100,100,现状调查,(plan),超标点列表如下：,由此可见，影响电影城屋面外观质量的问题共有如下三点：,1,、屋檐起翘出翘生硬、曲线不平滑，出现拐角。,2,、椽子间距大小不一，误差大。,3,、构件表面平整度差。,确认：幸乾兵,日期：,2007,年,10,月,5,日,钢筋砼仿古屋面施工质量控制与提高,改善屋面起翘出翘曲线，使屋面整体外观符合设计要求。,修正屋檐构件表面平整度差及椽子间间距大小不均的状况，使屋檐构件外观合格率达到,100,。,目标确定,(plan),确认：彭其兵 日期：,2007,年,10,月,7,日,钢筋砼仿古屋面施工质量控制与提高,原因分析,(plan),模板水平支设位置出现偏差,表面平整度差,椽子间距不匀,现场测量放线精度低,不注意成保造成模板移位,根据现状调查结果，我们对影响屋檐外观质量的三个因素,“,屋檐起翘、出翘不匀,”,、,“,椽子间距不匀,”,、,“,表面平整度差,”,用关联图的方法进行了分析，得出,6,条末端因素。如下图所示：,板面拼缝不严，组装不规整,工人成保意识欠缺，现场监督力度不足,技术木工比例偏少,未采用机械进行精加工，模板选材不细,模板材质粗糙、拼接错台,未进行现场交底,确认：刘仲波 日期：,2007,年,10,月,13,日,起翘出翘弧度不匀,模板标高控制不严,缺乏古建知识,钢筋砼仿古屋面施工质量控制与提高,要因确认,(plan),缺乏古建知识。,工程开工前及施工过程中，多次邀请专家及设计现场讲授古建知识，项目部也购买了古建的相关书籍组织内部学习，管理人员古建基础知识理解较好。,确认：张轶 日期：,2007,年,10,月,13,日,1,结论：非要因。,钢筋砼仿古屋面施工质量控制与提高,要因确认,(plan),现场未进行专门交底。,现有的模板测量定位、模板支设已进行专门的书面交底。,书面交底时间：,2007,年,9,月,20,日,交底人：成育红,地点：工地办公室,受交底人：劳务队测量工、木工共,6,人,确认人：张轶,确认时间：,2007,年,10,月,13,日,确认：张轶 日期：,2007,年,10,月,13,日,2,钢筋砼仿古屋面施工质量控制与提高,要因确认,(plan),现场未进行专门交底。,现有的模板测量定位、模板支设已进行专门的现场交底。,现场交底时间：,2007,年,9,月,23,日,交底人：刘夏晨、成育红、张轶,地点：电影城现场,受交底人：劳务队测量工、木工,确认人：刘仲波,确认时间：,2007,年,10,月,13,日,结论：非要因。,确认：张轶 日期：,2007,年,10,月,13,日,2,钢筋砼仿古屋面施工质量控制与提高,要因确认,(plan),现场测量放线精度低。,屋檐翼角部分结构产生三维圆弧线变化，屋面平滑上翘和出翘以及构件位置的确认需要大量中间控制点，依据图纸进行现场放大样，控制点少，没有充分的数据支持，椽间距大小就无法保证，屋檐起翘出翘的弧度也就无法准确控制。,确认：张轶 日期：,2007,年,10,月,15,日,结论：传统测量放线方式不能满足施工需要，为要因。,3,钢筋砼仿古屋面施工质量控制与提高,要因确认,(plan),模板支设过程中大量采用角度拼接、形状组合，拼接过程中稍不注意模板的垂直度、接缝的平整、严密性就难以保证，而经调查现场木工学徒多，施工水平较低。在已完成的屋面质量验收过程中，一次合格率仅为,70,，由于工人技术不过关，模板加工粗糙而造成的返工占返工量的,90,以上，且返工容易造成底模破坏，增加了问题发生的概率。,确认：张轶 日期：,2007,年,10,月,15,日,结论：木工技术水平不能满足施工需要，为要因。,技术木工比例偏低。,4,钢筋砼仿古屋面施工质量控制与提高,要因确认,(plan),模板材质不符合施工要求。,先期施工模板采用的是主体结构的柱模支设中使用的多层板，在实际施工中将,12mm,多层板和,15mm,多层板混用，还有部分拆除时表面遭到破坏的模板用到屋檐上，根据现场检查，此类现象比较普遍，多层板厚度不同致使接缝处高低不一致，出现错台，且容易出现漏浆，另外遭到破坏的模板表面凹凸不平，导致成型后的混凝土底面不平整。,确认：成育红 日期：,2007,年,10,月,15,日,结论：模板材质不能满足施工需要，为要因。,5,钢筋砼仿古屋面施工质量控制与提高,要因确认,(plan),工人成保意识差，现场监督力度不足。,模板支设完毕绑扎钢筋的过程中，钢筋工在模板上来回踩踏，由于模板是拼接而成，拼接接缝处没有固定好的模板容易出现倾斜，接缝处裂开等。,确认：成育红 日期：,2007,年,10,月,15,日,结论：在检查过程中出现此类情况不多，为非要因。,6,钢筋砼仿古屋面施工质量控制与提高,提出对策,(plan),确认：张轶 日期：,2007,年,10,月,15,日,主要因素,对策,目标,措施,地点,负责人,完成时间,木工技术水平低,增加熟练工人数量，确保达到满足施工要求。,熟练工百分比应达到,50,以上。一次验收合格率,90,以上。,通过加强教育和培训，搞好熟练工人的传帮带，提高木工的能力。严格落实旁站制度，加强中间检查力度和严把验收关。,现场,李保合,2007.11,现场测量定位放大样方法不能满足施工精度需要,采用计算机计算定位数据，精细施工。,椽子位置偏差率低于,1,。屋面弧线平缓、均匀。,根据现场实际，采用计算机放样，达到每延米,2,个定位点，精确确定间距和高度。,办公室、现场,成育红,2007.11,模板材质不能满足施工要求,模板合格率达到,100,。,混凝土表面无错台、无夹渣、平整光滑,采用统一的,15mm,厚镜面多层板，模板表面光滑、干净。模板拼缝用胶带封严。保证板面平整度。,现场,幸乾兵,2007.10,钢筋砼仿古屋面施工质量控制与提高,对策实施,(do),确认：刘夏晨 日期：,2007,年,10,月,20,日,1,针对木工技术水平低,1.1,开展技能培训。劳务队增加熟练技术工人数量，展开传、帮、带，提高工人操作能力。,1.2,实施质量旁站制度，加强指导、加强中间检查力度，严把验收关。,实施效果：,调整后的熟练工人比例达到,60,，模板一次验收合格率维持在,95,以上。达到调整效果。,钢筋砼仿古屋面施工质量控制与提高,对策实施,(do),确认：刘夏晨 日期：,2007,年,11,月,2,日,2,针对现场测控方式不能满足施工精度需要,2.1,根据现场实际以及图纸要求，采用,cad,辅助设计进行三维放样，确定模板标高、椽模间距的连续控制点，音乐厅小屋面屋檐长度,36m,，设控制点,73,个，控制点水平点距,0.5m,。,钢筋砼仿古屋面施工质量控制与提高,对策实施,(do),确认：刘夏晨 日期：,2007,年,11,月,2,日,2,针对现场测控方式不能满足施工精度需要,2.2,依据三维图形，精确计算椽子的间距和椽底高度，以及屋面望板的位置，给出详细数据和标示图。,钢筋砼仿古屋面施工质量控制与提高,对策实施,(do),确认：幸乾兵 日期：,2007,年,11,月,11,日,2,针对现场测控方式不能满足施工精度需要,2.3,现场根据详图指导施工，施工时排版与现场有出入的地方实测后在计算机上进行重新调整并施工。,实施效果：,调整后的屋檐起翘平缓、美观，屋檐椽子间距合格率,100,。,钢筋砼仿古屋面施工质量控制与提高,对策实施,(do),确认：成育红 日期：,2007,年,11,月,15,日,3,针对模板材质问题,3.1,模板材料更换。在剩下的屋面施工中采用新进的和用过的完整的,15mm,镜面多层板。,钢筋砼仿古屋面施工质量控制与提高,对策实施,(do),确认：成育红 日期：,2007,年,11,月,15,日,3,针对模板材质问题,3.2,从木龙骨的安装抓起，重视标高的抄测，确保多层板安装接缝处无错台，屋檐平直段相邻板面标高相同，起翘段过渡平缓。模板拼缝处用胶带封好，保证平滑、防止漏浆。,实施效果：,屋檐构件表面光滑、平整，基本杜绝了蜂窝夹渣、错台等现象。,钢筋砼仿古屋面施工质量控制与提高,确认：李保合 日期：,2007,年,12,月,18,日,实施效果,(check),在随后进行施工的音乐厅小屋面屋檐上，混凝土表面效果基本达到清水混凝土要求，屋檐起翘出翘平滑美观，达到设计要求。,屋檐构件,1430,个，随机抽取,20,，共测量,286,点，外观合格率达到,100,。圆满完成预定目标，获得建设单位和设计单位的一致好评。,钢筋砼仿古屋面施工质量控制与提高,实施效果,(check),通过,QC,小组活动，确保了屋面混凝土施工达到了质量目标，消除了返修工作量，缩短了预定工期，在没有增加投入的情况下大大降低了成本，创造了良好的经济和社会效益。,社会效益,经济效益,工期效益,计划留出,20,25,天时间进行维修，,实际无需进行返修。,音乐厅降低返修成本,2.6,万元，,预计整个工程降低成本,9,万元。,积累经验，增强竞争力，获得,良好的声誉，开拓了市场,确认：李保合 日期：,2007,年,12,月,18,日,钢筋砼仿古屋面施工质量控制与提高,巩固措施及标准化,(action),二、我们对本次,QC,活动所取得的成果进行了标准化总结：,（,1,）总结归纳了仿古工程钢筋混凝土屋面、屋檐施工工艺流程,（,2,）编制了,仿古工程钢筋混凝土屋檐施工工法,以上两项标准已编制完毕报公司审核。,确认：韩冰 日期：,2008,年,1,月,5,日,一、本次,QC,活动成功解决了仿古钢筋砼屋面的屋面曲线和混凝土构件的外观问题，之后我们一直与西安市的古建专家和设计院设计师保持密切的联系，组织管理人员参观其他类似工程，吸取经验和教训，加深对仿古建筑的理解，同时加强对工人的教育，在接下来的工程中力争做的更好。,钢筋砼仿古屋面施工质量控制与提高,体会和今后打算,(action),在本次,QC,活动中，我们通过一系列学习、参观活动和听讲座，充分的鼓励和激发了小组成员的学习热情。经过大家的通力合作，圆满解决了大唐不夜城贞观文化广场仿古屋面混凝土浇筑的难点。我们认识到，在科学的组织理论指导下，一个团结的团体的力量能达到,1,12,的效果。今后，我们将继续坚持应用,QC,方法，不断解决施工中出现的重点难点，积累施工经验，推进施工技术发展。,我们小组的下一个课题计划是：,仿古屋面筒板瓦铺设的施工质量控制。,确认：彭其兵 日期：,2008,年,1,月,5,日,谢谢各位专家！,北京城建五建设工程有限公司,彭其兵,QC,质量小组,
