磨具与磨削过程、普通刀具加工方法.ppt

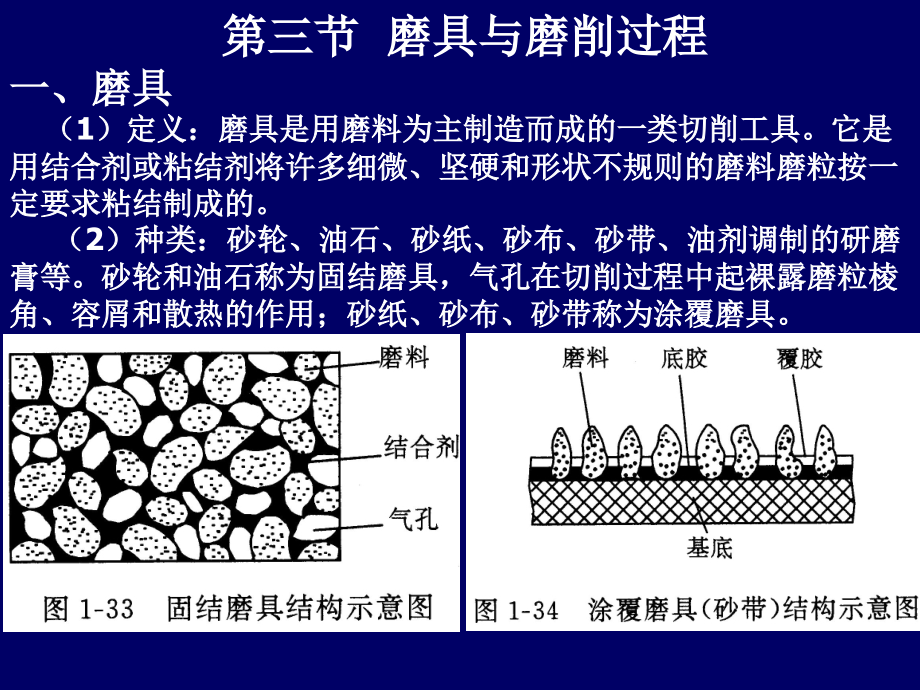

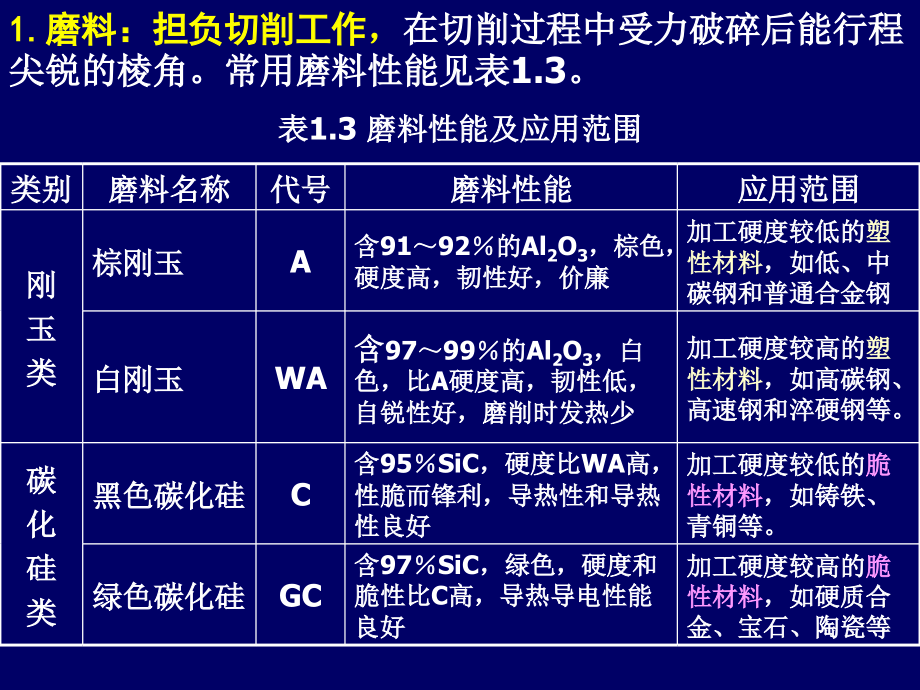

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节 磨具与磨削过程,一、磨具,（,1,）定义：磨具是用磨料为主制造而成的一类切削工具。它是用结合剂或粘结剂将许多细微、坚硬和形状不规则的磨料磨粒按一定要求粘结制成的。,（,2,）种类：砂轮、油石、砂纸、砂布、砂带、油剂调制的研磨膏等。砂轮和油石称为固结磨具，气孔在切削过程中起裸露磨粒棱角、容屑和散热的作用；砂纸、砂布、砂带称为涂覆磨具。,1.,磨料：担负切削工作,，,在切削过程中受力破碎后能行程尖锐的棱角。常用磨料性能见,表,1.3,。,表,1.3,磨料性能及应用范围,类别,磨料名称,代号,磨料性能,应用范围,刚,玉,类,棕刚玉,A,含,91,92,的,Al,2,O,3,，,棕色，硬度高，韧性好，价廉,加工硬度较低的,塑性材料,，如低、中碳钢和普通合金钢,白刚玉,WA,含,97,99,的,Al,2,O,3,，,白色，比,A,硬度高，韧性低，自锐性好，磨削时发热少,加工硬度较高的,塑性材料,，如高碳钢、高速钢和淬硬钢等。,碳,化,硅,类,黑色碳化硅,C,含,95,SiC,，,硬度比,WA,高，性脆而锋利，导热性和导热性良好,加工硬度较低的,脆性材料,，如铸铁、青铜等。,绿色碳化硅,GC,含,97,SiC,，,绿色，硬度和脆性比,C,高，导热导电性能良好,加工硬度较高的,脆性材料,，如硬质合金、宝石、陶瓷等,2.,粒度：磨料颗粒的大小,。,GB2477-83,规定了磨粒和微粉两种粒度号。,(1),磨粒：筛选法分类，粒度号以,1,英寸长度上筛孔数表示。颗粒号越大，磨粒的颗粒越小。粒度号有：,4,、,5,36,、,40,、,46,240,、,280,等，共,27,个号。一般粗磨选角粗的磨粒，如,36,46,；精磨选较细的磨粒，如,60,120,。,(2),微粉：用水力按不同沉降速度进行分级，粒度号用该级颗粒的实际最大尺寸来表示。粒度号有：,W63,、,W50,、,W40W1.5,、,W1.0,、,W0.5,等，共,14,个等级。多用于研磨等精密加工和超精密加工。,3.,结合剂：粘结磨料的材料,。,GB2484-84,中常用结合剂：,(1),陶瓷结合剂（,V,）：,性能稳定，不怕油、酸、碱的腐蚀，适应各种冷却液，气孔率大，磨削效率高；脆性大，弹性差，不能承受侧向力。适用于,v50 m/s,的高速磨削砂轮。,(3),橡胶结合剂（,R,）：,强度和弹性比树脂结合剂更高；气孔率小，易堵塞，耐热性差，具有较好的抛光作用。适用于无心磨削导轮、抛光砂轮等。,(4),金属结合剂（,M,）：,用青铜作结合剂，韧性和成形性好，强度大，自锐性差。适用于金刚石砂轮和磨具。,4.,硬度：磨具工作时在外力作用下磨料颗粒脱落的难易程度。,磨粒容易脱落，砂轮硬度软，反之则硬。,GB2484-84,规定了,16,个级别。,D,，,E,，,F,（,超软）；,G,，,H,，,J,（,软）；,K,，,L,（,中软）；,M,，,N,（,中）；,P,，,Q,，,R,（,中硬）；,S,，,T,（,硬）；,Y,（,超硬）。普通磨削常用,G,N,级硬度的砂轮。,硬度选取：软材料，硬砂轮；,硬材料，软砂轮；,成型磨削和精磨，硬砂轮；,薄壁、薄片、细长零件磨削，软砂轮，,断续表面磨削，硬砂轮。,5.,组织：表示磨具中磨粒、结合剂和气孔三者之间体积的比例关系。,组织号以磨粒所占磨具体积的百分比来确定，磨粒占百分比越大，组织越致密，反之疏松。,GB2484-84,规定了,15,个组织号：,0,、,1,、,214,，,0,号最致密，,14,号最疏松。,组织选取：普通磨削钢和铸铁，中等组织砂轮；成型磨削、精密磨削，组织紧密砂轮；韧性大硬度不高的材料，组织疏松砂轮；硬质合金、热敏性材料（如磁钢）、有色金属，组织更疏松的大气孔砂轮。,（,6,）形状和尺寸（,图,1.23,）,7.,标记,磨具标记的书写顺序为：形状、尺寸、磨料、粒度、硬度、组织、结合剂和最高工作线速度（此项为砂轮所独有）。,砂轮标记：,P,400150203,A,60,L,5,B,35,P,形状代号，平行砂轮,400,外径尺寸,150,厚度,203,内径尺寸,A,磨料代号，棕刚玉,60,粒度号,L,硬度，中软,5,组织号，中等,B,结合剂代号，树脂结合剂,35,最高工作线速度（,m/s,）,油石标记：,SF,1080,GC,W40,M,8,V,SF,形状代号,1080,正方边长和长度尺寸,GC,磨料代号,W40,粒度号,M,硬度,8,组织号,V,结合剂代号,砂带标记：,DWBN,802500,WA,P60,DWBN,形状代号，耐水无接头环形布砂带,802500,宽度和周长尺寸,WA,磨料代号,P60,涂覆砂带粒度号,二、磨削过程,1.,磨削过程的实质,磨削也是一种切削加工。砂轮表面上分布着为数甚多的磨粒，每个磨粒相当于多刃铣刀的一个刀齿，因此磨削过程可以看作是众多刀齿铣刀的一种超高速铣削。,砂轮表面磨粒形状各异，排列很不,规则，其间距和高低随机分布。据测量，,刚修正后的刚玉砂轮，平均为,65,80,，磨削一段时间后增大到,85,。由此可见，磨削时是负前角切削，,且负前角远远大于一般刀具切削的负前角。,负前角切削,是磨削加工的一大特点。,磨削过程的实质是,切削、刻划和摩擦抛光的,综合作用过程,.,粗磨时以切削作用为主，,精磨时切削作用和摩擦抛光作用,同时并存。,2.,磨削过程的特点,（,1,）背向磨削力,F,p,大：,背向磨削力,F,p,很大，,这是因为砂轮的宽度较大，,磨粒又是以很大的负前角切削的缘故。,在刀具切削加工中，一般切削力,F,c,最大，而磨削时是背向磨削力,F,p,最大，这是磨削加工的一个显著特点。,影响：,F,p,作用于砂轮切入方向，,砂轮以很大的力推压工件，,加速砂轮钝化，使砂轮轴和工件均产生弯曲变形，工件易出现圆柱度误差，直接影响工件的形状精度和表面质量。,解决方法,：,精磨,:,增加,光磨,次数，或采用辅助支承，以消除或减少因,F,p,所引起的形状误差。,光磨：工件磨到接近最后尺寸（余量一般为,0.0050.01mm),时不再吃刀的磨削。光磨可提高工件的形状精度，降低表面粗糙度。磨削质量随着光磨次数的增多而提高。,（,2,）,磨削温度高,：,产生的切削热比刀具切削多，而且散热条件与切削加工不同。磨削属于高速切削，切屑和工件分离时间短，砂轮导热性又很差，切削热不能较多的通过砂轮和切屑传出，一般有,80,切削热传入工件（刀具切削低于,20,），而且瞬时聚集在工件表层，形成很大的温度梯度。工件表层温度可高达,1000,以上，而表层,1mm,以下接近室温。当局部温度很高时，表面易产生热变形，甚至烧伤。因此，磨削时需施加大量切削液，以降低磨削温度。,（,3,）,表面变形强化和残余应力严重,：,与刀具切削加工相比，虽然磨削的表面变形强化和残余应力层要浅很多，但程度更为严重。影响零件的加工工艺、加工精度和使用性能。,解决方法,：,及时用金刚石工具修整砂轮，施加足够切削液，增加光磨次数。,第四节 普通刀具切削加工方法综述,一、车削加工,（,1,）定义：工件旋转做主运动，车刀做进给运动的切削加工方法称为车削加工。,（,2,）,主要用来加工各种回转表面：外圆（含外回转槽）、内圆（含内回转槽）、平面（含台肩端面）、锥面、螺纹和滚花面等。,（,3,）可进行车削加工的机床：卧式车床、立式车床、转塔车床、仿形车床、自动机床、数控机床、各种专用车床。,车削种类,尺寸公差等级,表面粗糙度,R,a,粗车,IT12IT11,25,12.5,m,半精车,IT10IT9,6.3,3.2m,精车,IT8,IT7,（,外圆可达,IT6,）,1.6,0.8,m,（,精车有色金属可达,0.8,0.4,m,）,1.,车外圆,左偏刀,主要用于需要从左向右进给车削右边有直角轴肩的外圆以及右偏刀无法车削的外圆。,2.,车孔,车孔是用车削方法扩大工件的孔或加工空心工件的内表面。车盲孔和台阶孔时，车刀先纵向进给，当车到孔的根部时再横向从外向中心进给车端面或台阶端面。,3.,车端面,车平面主要是车端面。图（,a,）,是用弯头刀车平面，可采用较大背吃刀量，切削顺利，表面光洁，大小平面均可切削；图（,b,）,是,90,右偏刀从外向中心进给车平面，适宜车削尺寸较小的平面或一般的台肩端面,；图（,c,）,是,90,右偏刀从中心向外进给车平面，适宜车削中心带孔的端面或一般的台肩端面；,图（,d,）,是,左,偏刀车平面，刀头强度较好，适宜车削较大平面，尤其是铸锻件的大平面。,4.,车锥面,锥面可看作是内外圆的一种特殊形式。内锥面具有配合紧密、拆卸方便、多次拆卸后仍能保持准确对中的特点，广泛用于要求对中准确和需要经常拆卸的配合件上。常用的标准圆锥有莫氏圆锥、米制圆锥和专用圆锥三种。,种类,规格,说明,应用,莫氏,圆锥,0,，,1,，,2,6,等,7,个号,0,号尺寸最小（大端直径,9.045mm,），,6,号最大（大端直径,63.348mm,）,其中锥角,/2,在,130,左右,车床主轴锥孔及顶尖、钻头、铰刀的锥柄等,米制,圆锥,4，6，80，100，120，140，160，200共8个号,号数系指大端直径尺寸（,mm,），,各号锥度固定不变，均为,1,：,20,同上,专用,圆锥,1,：,4,，,1,：,12,，,1,：,50,，,7,：,24,等,多,用于机器零件或某些刀具的特殊部位。例如，,1,：,50,圆锥用于圆锥定位销和锥铰刀，,7,：,24,用于铣床主轴锥孔及铣刀杆的锥柄。,车锥面的方法：,（,1,）,小滑板转位法,：主要用于单件小批生产中精度较低和长度较短（,100mm,）,的内锥面。,（,2,）,尾座偏移法,：用于单件或成批生产中轴类零件上较长的外锥面。,（,3,）,靠模法,：,用于成批和大量,生产中较长的内,外锥面。,（,4,）,宽刀法,：,用于成批和大量,生产中较短,（,20mm,）,的,内外锥面。,.,冷加工光盘,机械加工工艺基础集锦（二）,10,数控车床,.DAT,二、钻削加工,（,1,）定义：用钻头或铰刀、锪刀在工件上加工孔的方法统称为钻削加工。,（,2,）可进行钻削加工的机床：台式钻床、立式钻床、摇臂钻床、车床、铣床、铣镗床等机床。,1.,钻孔,用钻头在实体材料,上加工孔的方法称为,钻孔。钻孔属于,粗加工，其尺寸公差,等级为,IT12,IT11,，,表面粗糙度,R,a,值,为,25,12.5,m,。,（,1,）麻花钻头结构特点,两个前刀面（螺旋槽）,两个主后刀面,两个副后刀面（棱边）,两条主切削刃,两条副切削刃,一条横刃（两主后刀,面交线）,（,2,）麻花钻加工特点：三差一大,刚度差,（因为有两条又宽又深的螺旋槽）,导向性差,（只有两条很窄的棱带与孔壁接触导向）,切削条件差,（钻孔时，孔内的实体材料要全部变成卷曲的切屑，体积急剧膨胀。而钻孔又属于半封闭式切削，切削只能沿钻头的螺旋槽从孔口排出，致使切屑与孔壁剧烈摩擦，一方面划伤和拉毛已加工的孔壁，一方面产生了大量的切削热，半封闭切削又使切削液难以进入切削区域。）,轴向力大,（主要因为横刃的存在）,另外，钻头的两条主切削刃手工刃磨难以准确对称，致使钻孔具有易引偏、孔径易扩大和孔壁质量差等工艺问题。,（,3,）改进措施：,修磨横刃，使其为原长的,1/51/7,，增大该处前角，减少横刃的 不利影响。,直径大于,15mm,的钻头，磨分屑槽，切屑变窄便于排出。,在两个主切削刃上磨出对称凹圆弧面，改善定心性能。,2.,扩孔,用扩孔刀具扩大工件孔径的方法称为扩孔。扩孔所用机床与钻孔相同。可用扩孔钻扩孔，也可用较大直径的麻花钻扩孔。扩孔钻的直径规格为,10,100mm,，,其中常用的是,15,50mm,。,直径小于,15mm,的一般不扩孔。扩孔的余量（,D,d,）,一般为孔径的,1/8,。,与麻花钻相比，刚度、导向性和切削条件较好，轴向力较小，因此扩孔的加工精度比钻孔高些，可在一定程度上纠正原孔轴线偏斜，属于,半精加工,，其尺寸公差等级为,IT10,IT9,，,表面粗糙度,R,a,值为,6.3,3.2,m,。,3.,铰孔,用铰刀在工件孔壁上切除微量金属层，以提高尺寸精度和降低表面粗糙度的方法称为铰孔。铰孔所用机床与钻床相同。铰孔可加工圆柱孔和圆锥孔，可机铰和手铰，铰孔余量一般为,0.050.25mm,。,铰孔的精度和表面粗糙度主要不取决于机床的精度，而取决于铰刀的精度、安装方式以及加工余量、切削用量和切削液等条件。,因此，铰孔时，应采用,较低的切速,，精铰,V,c,0.083m/s,（即,5m/min,），,避免产生振动、积屑瘤和过多的切削热；宜选用,较大的进给量，要施加合适的切削液；机铰时铰刀与机床最好用浮动连接方式,，以避免因铰刀轴线与被铰孔轴线偏移而使铰出的孔不圆，或使孔径扩大；铰孔之前最好同材料试铰一下，以确保铰孔质量。,4.,锪孔,用锪钻（或带用刀具）加工平底和锥面沉孔的方法称为锪孔。锪孔一般在钻床上进行。,三、镗削加工,镗刀旋转作主运动，工件或镗刀作进给运动的切削加工方法称为镗削加工。镗削加工主要在铣镗床、镗床上进行。,铣镗床主要用于机座、箱体、支架等大型零件上孔和孔系的加工。此外还可加工外圆和平面，主要加工箱体和其他大型零件上与孔有位置精度要求，需要与孔在一次安装中加工出来的短而大的外圆和端平面等,。,.,冷加工光盘,机械加工工艺基础集锦（一）,04,卧式镗床,.DAT,四、铣削加工,（,1,）定义：铣刀旋转作主运动，工件作进给运动的切削加工方法称为铣削加工。,（,2,）铣削加工机床：可在卧式铣床（卧铣）、立式铣床（立铣）、龙门铣床、工具铣床及各种铣床上进行。,（,3,）加工对象：平面（水平面、垂直面、斜面）、沟槽（直角槽、键槽、,V,形槽、燕尾槽、,T,形槽、圆弧槽、螺旋槽）、成形面、孔（钻孔、扩孔、铰孔、铣孔）和分度工作。,铣削种类,尺寸公差等级,表面粗糙度,R,a,粗铣,IT12IT11,25,12.5,m,半精铣,IT10IT9,6.3,3.2m,精铣,IT8IT7,3.2,1.6,m,（,直线度可达,0.080.12mm/m,）,1.,铣平面：端铣、周铣和两种兼有,2.,铣沟槽：,.,冷加工光盘,机械加工工艺基础集锦（二）,12,卧式加工中心,.DAT,五、刨削加工,1.,定义：用刨刀对工件作水平相对直线往复运动的切削加工方法称为刨削加工。,2.,铣削加工机床：,牛头刨床,：加工中小型工件,龙门刨床,：加工大型工件或同时加工多个中型工件,3.,加工对象：,刨削种类,尺寸公差等级,表面粗糙度,R,a,粗刨,IT12IT11,25,12.5,m,半精刨,IT10IT9,6.3,3.2m,精刨,IT8IT7,3.2,1.6,m,（,直线度可达,0.040.08mm/m,）,4,.,刨削特点（与铣削相比较）,：,（,1,）加工质量一般同等级，精粗、精加工后均可达到中等,精度。但二者又略有区别，加工大平面时，刨削因无明显接刀痕而优于铣削。,（,2,）,生产率一般铣削高于刨削，,但加工窄长平面除外,。,（,3,）加工范围铣削比刨削广泛的多。,（,4,）工时成本铣削高于刨削。,（,5,）应用（生产批量）铣削比刨削,广泛。,
