网络硬件基础知识及校园网现状课件_10页.ppt

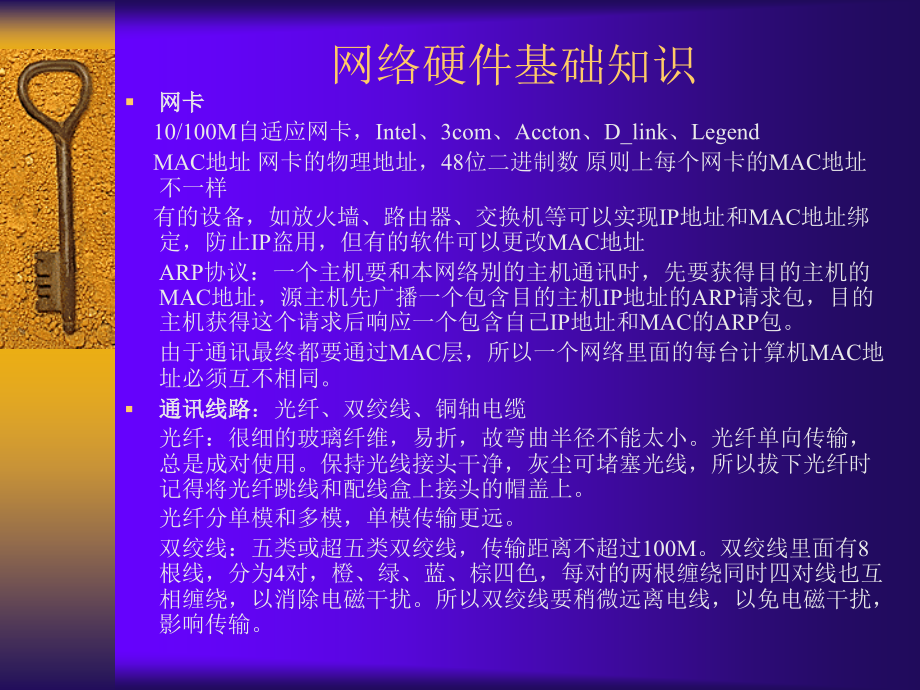

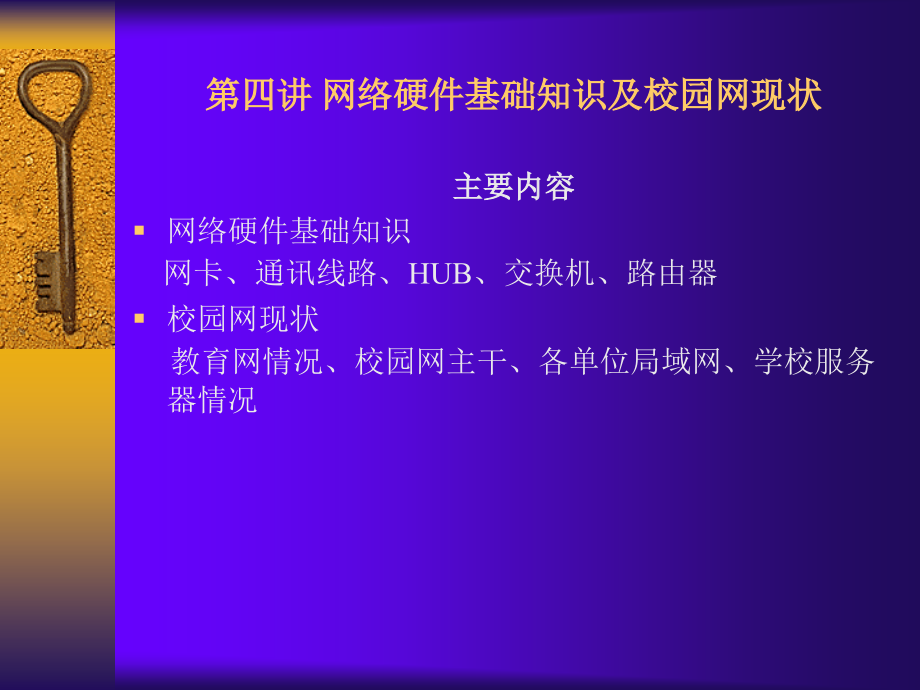

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四讲 网络硬件基础知识及校园网现状,主要内容,网络硬件基础知识,网卡、通讯线路、,HUB、,交换机、路由器,校园网现状,教育网情况、校园网主干、各单位局域网、学校服务器情况,网络硬件基础知识,网卡,10/100,M,自适应网卡，,Intel、3com、,Accton,、D_link、Legend,MAC,地址 网卡的物理地址，48位二进制数 原则上每个网卡的,MAC,地址不一样,有的设备，如放火墙、路由器、交换机等可以实现,IP,地址和,MAC,地址绑定，防止,IP,盗用，但有的软件可以更改,MAC,地址,ARP,协议：一个主机要和本网络别的主机通讯时，先要获得目的主机的,MAC,地址，源主机先广播一个包含目的主机,IP,地址的,ARP,请求包，目的主机获得这个请求后响应一个包含自己,IP,地址和,MAC,的,ARP,包。,由于通讯最终都要通过,MAC,层，所以一个网络里面的每台计算机,MAC,地址必须互不相同。,通讯线路,：光纤、双绞线、铜轴电缆,光纤：很细的玻璃纤维，易折，故弯曲半径不能太小。光纤单向传输，总是成对使用。保持光线接头干净，灰尘可堵塞光线，所以拔下光纤时记得将光纤跳线和配线盒上接头的帽盖上。,光纤分单模和多模，单模传输更远。,双绞线：五类或超五类双绞线，传输距离不超过100,M。,双绞线里面有8根线，分为4对，橙、绿、蓝、棕四色，每对的两根缠绕同时四对线也互相缠绕，以消除电磁干扰。所以双绞线要稍微远离电线，以免电磁干扰，影响传输。,跳线的制作：将水晶头有扣纽的一面朝下，从左到右命为18。按照,T568B,的标准，应该分别对应橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。在100,M,传输时，用的线对是第1、2、3、6条线。普通的跳线两端的线序是一样的，都是,T568B,的标准。,有时需要交换机和下级交换机或,HUB（,集线器）相连时，在上级交换机上用普通端口，如果下级交换机有,UPLINK（,上连）口，则用普通跳线相连即可。如果下级交换机没有,UPLINK,口，则需要用跨接线相连。跨接线一端用,T568B,的线序，另一端用,T568A,的标准，就是在568,B,的基础上1和3对调、2和6对调。,做跳线一定要按照标准来做，便于管理、排错，以及升级。,HUB,集线器,适合于节点比较少，要求不太高的场合，价格便宜。,一般,HUB,都有一个,UPLINK,口，有的没有。与上级交换机相连时，如果有,UPLINK,口，则直接用跳线将,UPLINK,口和交换机相连，注意,HUB,上另外有一个口和,UPLINK,口是实际是同一个，用了,UPLINK,则另外一个就不能再使用。一般在,UPLINK,和那个口在面板上有一条线相连。,如果,HUB,没有,UPLINK,口，则用跨接线将,HUB,和交换机相连。,交换机,Switch,交换机每个端口有自己的专用带宽，并且可以连接不同的网断。重要的是交换机各个端口之间的通信是同时的、并行的。这样大大提高了信息吞吐量，特别是在局域网应用比较多的场合。,HUB,交换机,交换机的优点：,1、通过支持并行通讯，提高交换机的信息吞吐量；,2、采用微分断技术，将一个大型共享局域网分成许多独立的网断，缓解共享网络的拥挤；,3、虚拟子网（,VLAN）,技术的出现使交换机的管理、使用更加灵活；,4、有利于提高网络安全性，避免侦听。,当网络的利用率超过40%或峰值负载超过60%时，网络的性能就会下降。如果这种下降是因为同一碰撞域主机太多，就要考虑使用交换机隔离碰幢，并使用,VLAN,隔离广播。,二层交换机、三层交换机,VLAN,以前组成一个局域网的设备必须是物理直接连接的；在有了,VLAN,以后，可以用网络管理软件将一个物理网络划分成多个逻辑网断，不同物理网络的逻辑网断还可以组合成新的网断。即虚拟网的划分和设备的物理位置无关。而且可以动态的建立和重建,VLAN，,降低管理费用。同一个,VLAN,里的用户间建有直接的数据通路，可以直接通讯；不同,VLAN,的用户通讯必须经过路由器路由。以前没有没有三层交换机时子网互连都用路由器，现在都用三层交换机进行路由。使用,VLAN,还能隔离广播风暴，提高网络利用率。,VLAN,有基于二层的,VLAN，,也有基于三层的,VLAN，,这里的二层、三层指的是,OSI,参考模型里的层。,交换机主要生产厂家有：,Cisco、3Com、Intel、Bay、Cabletron、D_Link、Lucent、,联想、长城、紫光、实达、,TCL、,Accton,等,选购交换机的注意事项：,1、,转发技术：交换机采用直通转发技术或存储转发技术？2、延时：交换机数据交换延时多少？3、管理功能：交换机提供给拥护多少可管理功能？4、外接监视支持：交换机是否允许外接监视工具管理端口、电路或交换机所有流量？5、扩展树：交换机是否提供扩展树算法或其他算法，检测并限制拓扑环?6、全双工：交换机是否允许端口同时收/发，全双工通讯？7、高速端口集成：交换机是否提供高速端口连接关键业务服务器或上行主干？,8、是否支持三层交换、支持那几种方式的,VLAN？,9、是否支持链路聚集？,熟悉,HUB、SWITCH,的面板指示灯。,路由器,路由就是找到一条从源节点到目标节点路径的过程。路径可以看成从源节点到目标节点所经过的所有节点的连线，它表示信息在网上的传输过程。,主要功能：1、路由选择；2、数据转发；一般还有流量控制、网络用户管理等附加功能。,路由协议是指通过指定的路由算法来实现路由功能的协议，如,rip,ospf,等。,被路由协议是指一个路由器所支持的网络层协议，如,IP、IPX,等。,主要生产厂家：,Cisco、Bay、Intel、,华为,校园网现状,教育网现状,教育网中心设在清华大学，在全国有8大地区节点，地区节点与中心成星型连接和部分环行连接，各地区节点到中心的带宽有155,M、622M、2.5G,几种类型。地区节点到每个省有一条线路，连接到各省中心节点，再连接到各学校。西北地区节点在西安交大，交大到北京的线路是2.5,G。,教育网与国内其他网，如,CHINANET,在北京互连，且带宽不高，造成教育网用户访问公众网资源速度较慢。,校园网主干,校园网主干采用全光纤星型结构，中心交换机是,Cabletron(,凯创）,SSR8600，,二级交换机采用的是,Cabletron,SSR2000。,根据估计的网络流量，有的楼是1000,M,单模光纤连接，有的是100,M,多模光纤连接。网络中心到各楼的光纤都是6根单模，6根多模，可根据需要决定使用单模还是多模。目前单模用的是交换机模块，多模使用的是光纤转发器（从光纤到双绞线）。,我校到交大西北网络中心是100,M,光纤连接。,各单位局域网,一般在主干交换机上分给每个单位一个或几个端口。建议购买交换机上连到主干交换机，然后接到每一台计算机。单位小，上网计算机少的可以购买,HUB。,或者计算机特别多，就可以采用分层结构，买几台交换机做二层，下面接,HUB，,再从,HUB,接到计算机。,各单位,IP,地址的分配实现：使用基于第三层的,VLAN。,楼宇综合布线基本知识：一般分为几块：设备间、主配线间、垂直布线、楼层配线间、水平布线、工作区。,一个综合大楼一般有一个设备间，用于放置本楼主干交换设备及与外部网络的连接设备，还有网络管理设备。主干布线是中心交换机到各楼层交换机之间连线的布线，有可能是光纤布线。水平布线是楼层交换机到每个房间的布线，一般是双绞线，要求采用五类或超五类双绞线和对应的布线标准。注意：布线系统一般不直接接到设备上，而是先接到配线架（双绞线）或配线箱（光纤）上，再用跳线跳到设备上。所以就需要有主配线间和楼层配线间。有计算机的房间称为工作区。在工作区要有信息插座，水平布线连接到信息插座，然后用跳线连接信息插座到终端设备（计算机）。,根据实际情况可以将上述各部分简化。比如楼不大的话，可以将设备间和主配线间合一；可以不分主干布线和水平布线，都看成水平布线，也就没有了楼层配线间；这种情况应该尽量将设备间放到楼的中心位置。但是工作区不应该简化，有的单位没有采用信息插座，而是将水平布线直接连接到计算机，这样不利于以后变动计算机位置。还有就是有的单位布线没有为将来做打算，那个办公室有计算机就布哪个房间，这样以后一旦办公室有一点调整，网络布线就跟不上。同时不采用信息插座在这种情况下也会有缺点。别人放计算机的位置可能和你不一样。其实布线成本不高，主要是工程费，布的点越多，单点价格应该更便宜，所以最好一次性把所有可能有计算机的房间都布上线。,布线完后一定要全部测试，而且测试不能光拿一台计算机接上看通不通，而必须用专业的网络测试仪测试，测试完后出测试报告。,工程完后一定要有完整的文档包括线路图、交换机端口分配图等。而且每条线上一定要有明确的编号，为将来的维护工作打基础。,学校现有服务器,WWW、DNS 202.117.144.2 SUN Enterprise 450 4,个,CPU 1G,内存,Solaris7,MAIL(,sendmail,)、,拨号认证及记费、网络管理 202.117.144.13,SUN Ultra60 2,个,CPU 1G,内存,Solaris7,BBS 202.117.144.10 Intel,架构 2个,CPU 128M,内存,RedHat,Linux,培训讲稿在,BBS,服务器上：,,bbs,.,snnu,.,edu,.,cn,/,peixun,/index.,htm,我校拨号网络实现方法,
