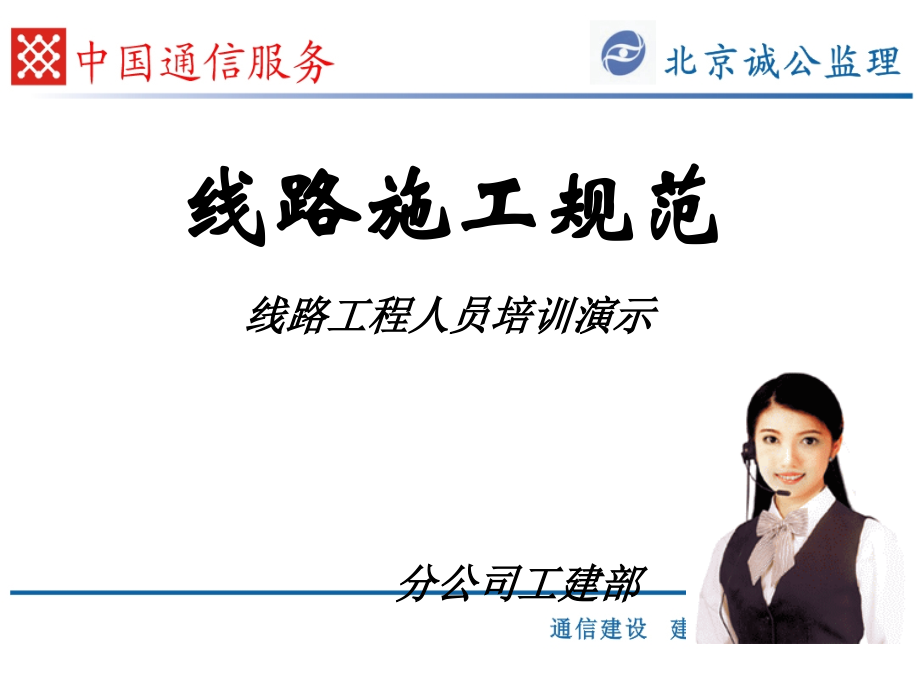

线路施工规范演示.ppt

线路施工规范,线路工程人员培训演示,分公司工建部,第一条 杆路：,顺直、无眉弯、“,S”,弯，,电杆左右跳位小于半个杆根，电杆中心线与路由中心线的左右偏差应不大于,5cm,。,1,、电杆安装质量：,电杆位置,：,杆位选择在,安全、牢靠处，避开易冲刷、塌陷、影响 交通、耕作处。,第一节 架空线路质量要求,架空线路与其他建筑物的距离,1:,距国道公路,20,米，,2:,省道公路,15,米，县乡公路,3,米,.,3:,距路肩应大于,4/3,杆高。,4:,距铁路,30,米，特殊地点，距铁路铁轨应大于,4/3,杆高,5:,距相邻线路间距,杆高，最近不得小于,7,米。,6:,过路吊线的高度要求：,国道、省道要求净高度在,6.5,米以上，村道及普通过路,6.0,米以上,；吊线和其他缆线交越时最低高度应在,4.5,米以上。,电杆的埋深,:,一般情况下，应满足附表埋深标准,杆长 （米）,洞深,普 通 土,硬 土,水田、湿地,石 质,6.0,1.2,1.0,1.3,0.8,6.5,1.2,1.0,1.3,0.8,7.0,1.3,1.2,1.4,1.0,7.5,1.3,1.2,1.4,1.0,8.0,1.5,1.4,1.6,1.2,8.5,1.5,1.4,1.6,1.2,9.0,1.6,1.5,1.7,1.4,10.0,1.7,1.6,1.8,1.6,11.0,1.8,1.8,1.9,1.8,12.0,2.1,2.0,2.2,2.0,电杆垂直度：,直线电杆应正直，前后倾斜,5cm,，左右偏差半个杆稍；角杆应埋设在相邻直线段交叉点上，其杆梢不得向内角倾斜。杆根内移,1,个杆根，,吊线收紧后，角杆应向外倾斜半个杆梢左右。终端杆竖立后应向拉线侧倾斜,10,20cm,。杆洞均应填满夯实；杆跟培土应高于地面,10,15cm,。,杆跟培土应高于地面,10,15cm,。,电杆质量：,电杆规格程式符合设计要求及负荷区的规定。水泥杆应水泥封顶，其纵裂不超过,1.5mm,，环裂不超过,2mm,，破损不大于,2.5cm2,；,杆距：,市区为,3540m,，郊区为,4050m,，郊外应随不同气象负荷区及地理环境而有所不同，但最短为,25m,，最长为,67m,。平均每公里不少于,20,根杆（不含撑杆），平均杆距不大于,50,米，杆距大于,80,米时加辅助吊线。,杆距大于,80,米时加辅助吊线,。,平均杆距不 大于,50,米,第二条 拉线安装质量：,安装位,正确、牢固、规范，无断股、跳股、松驰、锈蚀现象。,地锚：,地锚程式、出土应符合要求，并无锈蚀，拉线洞深达到要求。一般情况下：地锚用,600X400X150,水泥地锚，出土,2010cm,，洞深：,1.8,米地锚为,1.4,米，,2.1,米地锚为,1.6,米，,2.4,米地锚为,1.8,米。,拉线：拉线规格程式应符合要求，并无跳股、断股、松驰现象；,7/2.2,吊线对应,7/2.6,拉线程式，拉线采用夹板法。中、上部缠绕尺寸符合规定，杆上拉线抱箍安装位置规范，安装牢固，并无锈蚀现象。,直线段上的拉线,:,应在杆路直线上，左右偏差,5cm,；,角杆拉线应在内角平分线上，位于线条合力的反侧（指角深在,15,米以内）；角深大于,15,米时，应装设两条拉线，每条拉线应分别装在对应的线条张力的反侧，两条拉线出土点应相互内移,60cm,。左右偏差,5cm,。侧面拉线应装在线路行进方向的两侧与线路垂直，顺线路的拉线应设在线路的中心线上，左右偏差,15cm,。,拉线距高比,:,应等于,1,，特殊地形应达到,0.75,距高比,4/3,；拉线位于市区、,城镇内时拉线要加警示管,.,第三条 光缆吊线及附件,:,其规格程式、安装垂度、位置符合设计要求，安装牢固、配件齐全，并无锈蚀现象,.,安装位置：,吊线采用单吊包箍式，,一般安装在距杆稍,2050cm,处，同一中继段内在各电杆上的位置，宜与地面等距,，吊线抱箍上下偏差,3cm,。,吊线的垂度：,应符合规范垂度要求，,即,50,米档距吊线中间挂,60,公斤重量时垂度不大于,35,厘米,.,吊线与其它设施、树木间的隔距应符合维护规程要求,.,见附表,.,防护装置：,角杆、长杆档电杆、仰俯角杆、坡度变更杆应按设计要求加装辅线；吊线每隔,1,公里应加装绝缘子，将电气断开，每隔,1.5,公里应安装洩力拉线，将吊线洩力；设有拉线电杆应增设半地线，与,10KV,以上输电线及自动闭塞线交越电杆、终端杆、杆高在,12,米以上电杆，及安装有架空防雷线的电杆应安装通地线，地线应超出杆顶,15cm,接地电阻应符合规范要求,.,吊线每,500,米应有接地装置，接地电阻应符合规范要求，线路两端要有良好的接地，防止雷电和电磁波干扰，接地可采用拉线式。,地线应超出杆顶,15cm,附表,1,接地电阻标准,接地电阻标准,设备名称,土壤电阻系数,（欧米）,（欧）,一般电杆,100,以内,80,101300,100,301500,150,500,以上,200,终端杆与输电线自动闭塞交越电杆,高度大于,12,米电杆,100,以内,25,101300,25,301500,25,50,以上,25,挂勾：,挂勾程式选择合适，搭扣方向一致，托板齐全，无丢失，卡挂间距均匀一致。,采用,25#,塑料挂钩，光缆挂钩的卡挂间距应为,50cm,，允许偏差应不大于,3cm,；在电杆两侧的第一个挂钩间距吊线固定物边缘应为,25cm,，允许偏差应不大于,2cm,。,25cm,50cm,第三条,:,光缆敷设质量,：,光缆在吊线上应,顺直、无死弯、背扣，无明显松驰现象。,每个中继段最多有两个,200,米以上长度的短段,(,非,2,公里整盘,),。一条吊线只能挂,3,条光缆，当有第四条光缆时应单设吊线。,一,根杆路的第一条光缆只在接头处对光缆标识，当有第二条以上光缆时应每两棵杆挂标识。成端光缆应有明显的标牌标识，标明芯数、中继段和光缆型号。,光缆接续及接头盒安装质量：,光缆接续时，加强芯在接头盒处断开并固定牢固，接头盒内应有接续责任卡片和光纤接续色谱表。成端光缆应在接续盘内填写接续色谱表和接续卡片。,接头盒安装位置、面向符合要求，,接头盒顶部不得超出杆稍，,并无破损渗漏水现象；光缆接头盒、余留支架，安装牢固规范、配件齐全、无锈蚀现象。,光缆余留,:,光缆应在每根杆上余留，余留弧点中心应处在电杆中心线位置距吊线距离应为,2025cm,（,如果线路处于长期风力加大区域，可用塑皮线绑扎），用塑料管（杆两侧各,45,厘米）保护在每隔,500,米处相邻一根电杆上应有,5,米以上的预留,，接头盒两侧光缆预留应留有,58,米，并盘放整齐，安装绑扎在余留支架上。接头盒两侧预留光缆应在距电杆,150200cm,的吊线上留有伸缩弯,.,5m,以上,杆两侧各,45,厘米,机房内不做余留,，,按,20,米留在机房外终端杆的光缆余留架上杜绝在机房房顶上乱放光缆。原则上，光缆不得与铁塔接触。，,20,米余留,光缆保护：,1:,光缆经十字吊线、丁字吊线、电杆及其他有发生托磨光缆处应予加装保护管保护；光缆在引上时，应按规定安装钢管保护管，保护管规格程式按设计规定，其固定安装应符合规定。,引上钢管的长度为,3,米：上方,2.5,米、土内,0.5,米，内加塑料管，塑料管上端应与吊线平行,30,公分固定，保护管第一个固定点应距钢管口,15cm,，以后每隔,50cm,设一个固定点。,钢管顶端管口应封堵并无锈蚀现象，光缆在距引上电杆,150200cm,处段落内留有伸缩弯,.,150200cm,2.5,米,2:,光缆与电力线交越时，应采用绝缘胶管或竹片将吊线作绝缘处理，其长度两端应超出电力线垂直投影点外,1-2,米为宜架空光缆防雷、防强电措施符合设计规定，,加强芯应用,25,方黄绿地线作防雷接地,3:,所有进出机房的架空光缆从引上杆、终端杆光缆余留架开始到机房成端止，一律要使用阻燃光缆或缠绕阻燃胶带。,4:,光缆在机房内、外必须挂标志牌。,第二节局管道光缆质量要求,第一条 路面检验,人孔建筑规格、管群排列、相邻人井间距离应符合设计要求，管道无下沉塌陷、管孔无杂物、泥沙堵塞及渗漏水现象，人孔盖完好，无破损、丢失,。,第二条 人孔检验,塑料子管规格质量和占用管孔位置符合设计要求，并无堵塞现象；塑料子管在人孔中的留长不得小于,20cm,，并安装有子管堵头和塞子。托架、托板及其他附件齐全，无锈蚀现象。人孔无积水。,第三条 管道光缆检验,人孔内光缆应有适当的余留，安装绑扎规范牢靠，并进行有保护处理；不与其它缆线交叉、扭绞，并有明显的区别标识。光缆无损伤，拐弯的曲率半径应缆径,10,倍；人孔内接头盒安装牢靠、配件齐全，接头盒两侧光缆各应有,68,米预留，并按设计要求安装在两侧人孔壁上，盘绕绑扎整齐规范。,光缆占用管孔、塑料管位置应当一致。一级干线光缆套红色套管，二级干线光缆套兰色套管，本地网光缆套白色套管。,第三节 直埋光缆的质量要求,第一条 光缆路由的检验,1,、光缆及接头盒敷埋位置环境安全可靠，光缆与树木隔距、与建筑物和其他设施的距离符合规范要求规定。（详见附录五）,2,、路面上光缆沟、接头坑回填土夯填充实，无塌陷、冲沟、取土、露缆现象。,第二条 光缆及埋深检验,1,、线路上直埋光缆、管道光缆、爬坡光缆、水线光缆的规格程式及埋设方式，敷设段落及地点符合设计要求。与同沟敷放的缆线不得交叉、重叠，相互间有明显识别标志,2,、光缆埋深符设计规定,.,当达不到规定,2/3,时，应将光缆下沉，下沉光缆确实困难时，必须采取安全可靠的光缆保护措施。,（,1,）光缆沟槽的开挖埋深。光缆埋深应符合下表要求：,敷设地段或土质,埋深（米）,备注,普通土（硬土）,1.2,半石质（砂砾土、风化石）,1.0,全石质,0.8,从沟底加垫,10cm,细土或砂土的上面算起,流 沙,0.8,市郊、村镇,1.2,市区人行道,1.0,穿越铁路、公路,1.2,距道渣底或距路面,沟、渠、水塘,1.2,农田排水沟,0.8,沟宽,1,米以内的排水沟,名 称,平行时（米）,交越时（米）,市话管道边线（不包括人孔）,0.75,0.25,非同沟的直埋通信电缆,0.5,0.5,埋式电力电缆,35,千伏以下,0.5,0.5,35,千伏以上,2.0,0.5,给水管,管径小于,30,厘米,0.5,0.5,管径为,30,50,厘米,1.0,0.5,管径大于,50,厘米,1.5,0.5,高压石油、天然气管,10.0,0.5,热力、下水管,1.0,0.5,煤气管,压力小于,3,公斤平方厘米,1.0,0.5,压力,3,8,公斤平方厘米,2.0,0.5,排水沟,0.8,0.5,房屋建筑红线（或基础）,1.0,树木,市内、村镇大树、果树、路旁行树,0.75,市外大树,2.0,水井、坟墓,3.0,粪坑、积肥池、沼气池、氨水池等,3.0,直埋电缆与其他建筑物间的最小净距离应符合下表规定,注：采用钢管保护时，与水管、煤气管、石油管交叉跨越的净距离可降为,0.15,米。,3,、标石、标志牌、宣传牌检验：光缆标石分为直线标石、转角标石接头标石、监测标石、预留标石和地下障碍物标石。标石、标志牌、宣传牌规格程式符合设计要求，无丢失、损坏、倾斜现象，埋设地点周围环境安全可靠、位置准确、埋设正直、齐全完整、编写正确、字迹清楚，并无漏号、重号现象。,埋设安装应符合下列规定：标石埋深一般为,60cm,，出土,405cm,。,直线标石：埋设在直埋线路正上方。面向传输方向，当线路距公路较近时，可面向公路。,接头标石：埋设在直线线路上，面向接头；,转角标石：埋设在线路转角的交叉点上，面向内角；,预留标石：埋设在预留处的直线线路上，面向预留；,地下障碍物标石：埋设在地下障碍处线路上，面向始端；,监测标石：埋设在监测物上方终端处，面向始端；,标志牌、宣传牌：凡路边、田边、荒地等处均应埋设。,标石的倾斜应不超过,2cm,，标志牌、宣传牌倾斜应不超过,5cm,。,4,、光缆预留：线路在有计划新建、修筑公路、铁路、河渠处，应按设计留有预留，预留长度符合设计要求，并在其上方埋设预留标石。,5,、光缆接续与接头盒安装：光缆、光缆接头盒规格程式及光缆接续与接头盒安装应符合设计要求。接头处的余留应整齐盘放在接头坑内，拐弯处弯曲曲率半径应大于光缆外径,15,倍，接头盒摆放位置符合规定，并无破损、漏气、渗水现象。接头盒上方应有水泥盖板（或砖）保护，并按规定埋设接头监测标石。,监测装置的安装及尾缆芯线与两端光缆外护层金属件、加强芯及接头盒绝缘电极安装连接符合设计或规定要求，并无错接、漏接现象。监测标石无破损、配件齐全、安装牢固。光缆配盘或介入短段光缆时，其光缆长度应大于,200,米。,6,、光缆防护：光缆的安全防护措施应按设计规定并符合下列要求：,穿越铁路及不开挖的公路时，采用顶管方式。顶管应平直，钢管规格、位置、距地面的距离应符合设计要求和相关规定；允许破土的位置可采用埋管保护；所有保护管管口都应堵封。,穿越机耕路、农村大道及市区、居民区、砖窑厂或易动土地段，缆线上方,20cm,处应有水泥盖板或红砖等保护措施。,穿越有疏浚、挖泥取肥的沟、塘、渠时，光缆上方应覆盖水泥板、水泥沙袋保护。,穿越,0.8m,米及以上的沟坎、梯田时，应有护坡、护坎保护，其方式和质量应符合设计要求和相关规定，并无塌陷、破损现象。,0.8,米以下的沟坎不做护坡、,护坎时必须用三七土分层夯实,，恢复原状。,穿越鼠、蚁活动区域时，应按规定作防鼠、防蚁处理，采取有效防鼠、防蚁措施。,按设计规定需要采取防雷措施地段，应按规定安装防雷装置，其防雷方式、防雷装置的安装、埋设应符合设计要求。单根排流线应敷放在缆线上方,30cm,处，并应顺直，无锈蚀，在起始点两端埋设有监测标石；当采用双根排流线时，线间相距应,40cm,。,（,7,）光缆的各类预留应符合设计要求。,7,、同路由、近距离敷设多条直埋线路的标石埋设除符合上述规定外，另规定如下：（,1,）同沟敷设时，只在其路由上埋设一块标石；（,2,）同沟敷设多条缆的接头处应各自分别埋设一块接头标石，且标石的标记应有明显的区别。,第四节 架空跨越长杆档光缆及水线光缆,沿桥敷设光缆的质量要求,第一条 架空层长杆档光缆,架空长杆档光缆电杆、拉线、吊线、光缆及附件的规格、尺寸、质量符合设计要求，其特殊装置的安装质量标准和缆线的敷设质量标准，除符合设计和架空光缆线路要求外，应满以下方面：,1,、杆档长度在,80100,米，不更换吊线，跨越档两侧电杆上，在跨越侧应加装洩力辅助加强装置，在其反侧应设顶头拉线。,2,、杆档长度在,101150,米，应更换为,2.6/7,或,3.0/7,镀锌钢绞线吊线，具体程式由设计选用。跨越档两侧,电杆上，在跨越档侧加装洩力加强辅助装置，在其反侧设顶头拉线，加装三方或四方拉线。,3,、杆档长度在,151300,米之内，应加装辅助吊线。跨越装置及缆线应进行特殊设计，并应另设终端杆，将跨越档主吊线在杆上终结，终端杆距跨越杆最近距离不小于,20,米（或跨越杆高,4/3,）。,4,、跨越档两侧应按规定留有光缆预留，预留光缆及接头盒不得安装盘放在终端杆、跨越杆上。,第二条 沿桥敷设光缆,光缆跨路过河，当采用沿桥敷设时，设计中应有特殊设计。敷设方式可选用吊线吊挂、槽道、保护管等方式。,1,、沿桥吊线吊挂光缆：,光缆沿桥吊挂方式、光缆、吊线规格程式及安装质量应符合设计要求，其安装质量除应按架空光缆标准要求进行检验外，同时应满足以下方面：,(1),吊线支架、终端固定必须牢靠，吊线中间不应有接头；,(2),光缆不得在桥上预留、接续、安装接头盒；,(3),沿桥两端光缆应有安全保护措施，如采用钢管、硬塑管穿放保护。,(4),光缆吊挂位置安全可靠，应在桥拱洞顶点上方，其距离应大于,20cm,，并应满足最高气温下，其垂度最低不得降至桥拱洞顶点下方。,2,、沿桥槽道光缆：,沿桥光缆采用槽道敷设时，其敷设方式、槽道、光缆规格尺寸符合设计要求，同时应满足以下要求；,(1),槽道位置安全可靠，应高出桥孔拱洞，并安装固定牢固，便于日常维护。,(2),光缆不得在槽道中预留、接续、安装接头盒，其敷放应顺直，并不与其它缆线交叉重叠，且有明显区别标识。,(3),引上桥光缆必须有安全保护措施，光缆槽道在每桥墩处留有约,35cm,伸缩缝，并进行了防蚀、防锈处理。,3,、保护管沿桥光缆,：沿桥光缆采用穿放保护管敷设时，其敷设方式、保护管、光缆规格程式及安装质量标准应符合设计要求外，应满足下列要求：,(1),保护管的位置安全可靠、固定牢固，便于日常维护。并采取防蚀、防锈处理。,(2),保护管应在每桥礅处留有伸缩缝，管内必须穿放至少有,1,根备用塑料子管。光缆穿放在塑料子管内，光纤金属线不得在保护管中接续。,(3),沿桥保护管应平直，桥两端不得留有死弯。,第三条 水底光缆：,1,、光缆过沟、塘、洼地、河、渠时，设计中不改变工程施工用直埋光缆规格程式的水下光缆，穿放在半硬塑料管中，并盖有水泥板和水泥沙袋进行保护，拐弯点的弯曲曲率半径应大于规定。塑管口应堵封严实，其埋深应大于,1.2,米，当需采取加强保护措施时，可用钢管进行保护。,2,、光缆过河（渠），需采用水线光缆敷设时，水线的规格程式、敷设质量要求、施工工艺均应符合设计和安装工艺要求，同时应满足以下方面：,(1),水线长度应大于,200,米，并伸出堤、岸外,50,米，其埋深应符合下列要求：在枯水季节水深不足,8,米河（渠）：河床不稳定、土质松软时不小于,1.5,米；河床稳定、土质坚硬时应不小于,1.2,米；石质、半石质河床，应大于,0.5,米，并应有保护措施。光缆不得有腾空，打圈现象。,(2),水线敷设位置应选择在河床稳定、水流平缓、河道狭窄、安全可靠处，并应方便维护。,(3),水线在堤、岸内不得有接头。水线预留、,S,弯、梅花桩等，其固定埋设方式及地点、迎水放弧应符合设计要求。,(4),水线在岸滩部分的埋深应不小于,1.5,米，易受洪水冲刷，不安全稳定的地段，缆线上应压有水泥板、水泥沙袋保护。岸滩坡度应小于,30,度，超过时应采取加固措施。,(5),敷设水线处，均应设置宣传标志牌。通航河流设置水线标志牌。并划定挖沙、取土、禁锚区域。标志牌的规格、安装质量及工艺要求应符合设计要求外，并应满足以下方面。,位置应选择在地势高，无障碍物遮挡、稳固安全地方。,在土质松软、埋深达不到要求时，应采用加拉线、底盘、卡盘等加固措施，可根据河宽的大小或设计要求采用单杆或双杆安装。,水线标志牌正面应分别与河道上游、下游方向呈现,2530,的角度，其信号灯装置应符国家通航河道信号灯的相关要求。,第六节 进局站光缆的质量要求,第一条,局站前人孔、地下室、墙洞均应堵封严实。,第二条,光缆经地下室（通道）应敷设在不易受外界损伤的安全位置，当有可能遭受损伤处，应采取安全保护措施。,第三条,局内光缆放完后，要自局前人孔开始，把光缆整个捋顺摆放整齐，预留盘固定在适当位置，爬架或走线架上分段绑扎固定（应垫胶管，以避免光缆受压），尤其是垂直扒架上每层都要绑扎好，避免由于光缆自重造成永久性承受拉力，或因光缆摇摆而造成疲劳损伤。光缆在拐弯点前后、走线架、墙上、爬梯上应按规定进行固定绑扎。光缆拐弯点曲率半径应符合规定。,第四条,局内光缆自局前人孔至机房,ODF,架各处明显位置都要为光缆挂铭牌，与其它缆线进行明显的区别标志。并留有,1020,米的预留。预留应整齐盘放在进线室或光端机房墙上，并固定绑扎牢固，局站前人孔内不应放预留光缆。,第五条,按规定使用阻燃光缆时，其接头不应安放在局站前人孔内。当不使用阻燃光缆时，局内光缆从进线室至光端机,ODF,架段应缠绕阻燃胶带。,光纤的盘绕应大于规定的曲率半径。光缆终端安装位置应稳定安全，远离热源。,第七条,自光缆终端接头引出的尾纤和连接器，按设计要求插入,ODF,架（光分配架）上，未插接连接器，尾纤的其端口均应盖上塑料帽。,第八条,光缆中的金属线对应分别引入业务盘、远供盘。,第九条,光缆金属加强芯，金属护层均应作接地终结，,且必须与设备地分开。,第十条,尾纤、铜导线均应在其端部位置标明方向和序号，并盘放整齐，在机架开启板的背面上应贴有光缆光纤（铜导线）与尾纤（铜导线引出线）序号连接对照图表，并注明开放系统。,第七节 光缆光电特性及其质量要求,第一条 中继段光纤特性测试,1,、光缆线路衰减测试。,光纤衰减测试，必须在稳态条件下进行，测量时直采用插入法，仪表使用光源、光功率计。测量结果应为双向取平均值。中继光缆线路光纤的衰减应符合设计指标。测试应做详细记录。当不能满足设计指标时，应认真组织查找出光缆、尾纤、连接器的原因，并制定出合适妥善的解决方案。,2,、光纤后向散射信号曲线测试：,采用光时域反射仪（,ODTR,）进行验收。信号曲线检验必须进行双向验收测试，信号测试结果（包括曲线）必须存盘打印记录。,信号曲线验收应无异常情况，每公里衰减与竣工资料测试相符。如发现曲线异常，有衰减台阶时，应认真分析，找出是否为光纤断纤、开裂、接续损耗过大、尾纤及连接器等原因，并制定解决方案。,3,、光纤接续损耗核实验收：根据以上测试验收结果，结合竣工资料光纤接续损耗记录，进行核实验收。单纤接续损耗，取双向测试取平均值。在,1310nm,及,1550nm,不应大于,0.08dB/,个，当在一中继段中，个别接头大于,0.2dB/,个时，应查找原因予以整治重接。,第二条 中继段光缆线路电性能验收测试,1,、光缆线路电性能验收包括如下项目：,铜导线直流电阻及不平衡电阻验收测试；,铜导线绝缘电阻，铜导线绝缘强度验收测试；,光缆金属护层直流电阻验收测试；,直埋光缆护层对地绝缘电阻验收测试；,地线电阻验收测试；,第三条,通信铜导线直流电阻、不平衡电阻、绝缘电阻及选供铜导线的直流电阻、绝缘电阻、绝缘强度的测试结果应符合通信电缆铜导线电气性能的国标规定。光缆金属护层每公里直流电阻值应符合出厂要求。,第四条,直埋光缆在施工敷设中，应测试光缆护层对地绝缘电阻，绝缘电阻应符合下列规定：,单盘光缆敷设回土,30cm,不少于,72,小时，测试每公里护层对地绝缘电阻值不应低于出厂标准的,1/2,，光缆回土后不少于,24,小时，测试光缆接头对地绝缘不低于出厂标准的,1/2,，中继段连通后应测出对地绝缘电阻值。（验收竣工文件测试记录）。,第五条 光缆接头监测标石对地绝缘,1,、光缆加强芯、金属护层、接头盒对地绝缘测试值应符合下列规定：,埋设后的单盘直埋光缆，其金属外护套对地绝缘电阻不低于,10Mkm,，允许,10%,的单盘光缆不低于,2Mkm,。,埋设后的单盘直埋光缆，其金属外护套对地绝缘电阻维护指标不低于,2MKM,。,测试仪表使用高阻计、兆欧表。对地绝缘电阻大于,5 M,时，用高阻计测试（,500v.DC,两分钟后读数）,低于,5 M,时使用兆欧表,(500V.DC),。,2,、监测尾缆安装牢固，尾缆监测线与光缆加强芯、金属护层、接头盒电极的接续符合规定或设计要求，无错接漏接现象。,3,、接头盒密封气闭性能良好，并无渗漏水现象，光缆外护层无破损。,第六条 防护接地装置验收及地线电阻测试,1,、架空光缆保护地线安装应符合设计规定外，并符合以下要求：,装有拉线电杆应加装半地线；,与,1KV,以上输电线，自动闭塞线交越的杆档两侧的电杆、终端杆，杆高超过,12,米的电杆应加装通地线,在易遭受雷击的区段应加装架空地线,测试接地电阻值应符合附表,1,要求,.,2,、局站光缆保护地线接地电阻应,5,欧,3,、直埋光缆地下防雷线,接地电阻标准如下,接地装置接地电阻,设备名称,土壤电阻率,（欧米）,中间接地电阻（欧）,接地电阻,（欧）,排流线,100,以下,10,两端,5,100,以上,20,两端,10,消弧线,100,以下,5,100,以上,10,系统接地或对地电位悬浮式接续,100,以下,5,100,以上,10,架空防雷线,100,以上,20,两端,10,100,以上,40,两端,20,开新站的基本流程,1:,首先用,OTDR,或光源,.,光功率计测试新放光缆是否符合开站要求,.(,光路是否畅通,.,光路损耗是否过大,).,2:,根据现网运行图确认新开站的位置,.(,是加环还是挂链,),通知传输机房做数据,.,3:,与传输机房确认现网环是否运行良好,.,4:,断开现网环运行光路,把新站光纤,(,东西方向,),分别跳入运行环光路中,并用光功率计测试两端收发光功率,(,烽火,-10db,至,-20db.,西门子,-5db,至,-15db).,确认是否加衰耗器,.,5:,通知传输机房观察运行环网光路是否恢复,.,值班员收网元下载业务,6:,与传输机房,.,交换机房对,2,兆,.ok,新站入环示意图,新站,老站,老站,老站,发,收,发,收,发,收,发,收,新站挂链示意图,老站,老站,老站,老站,新站,老站,发,收,发,收,新加光口,谢谢大家！,
