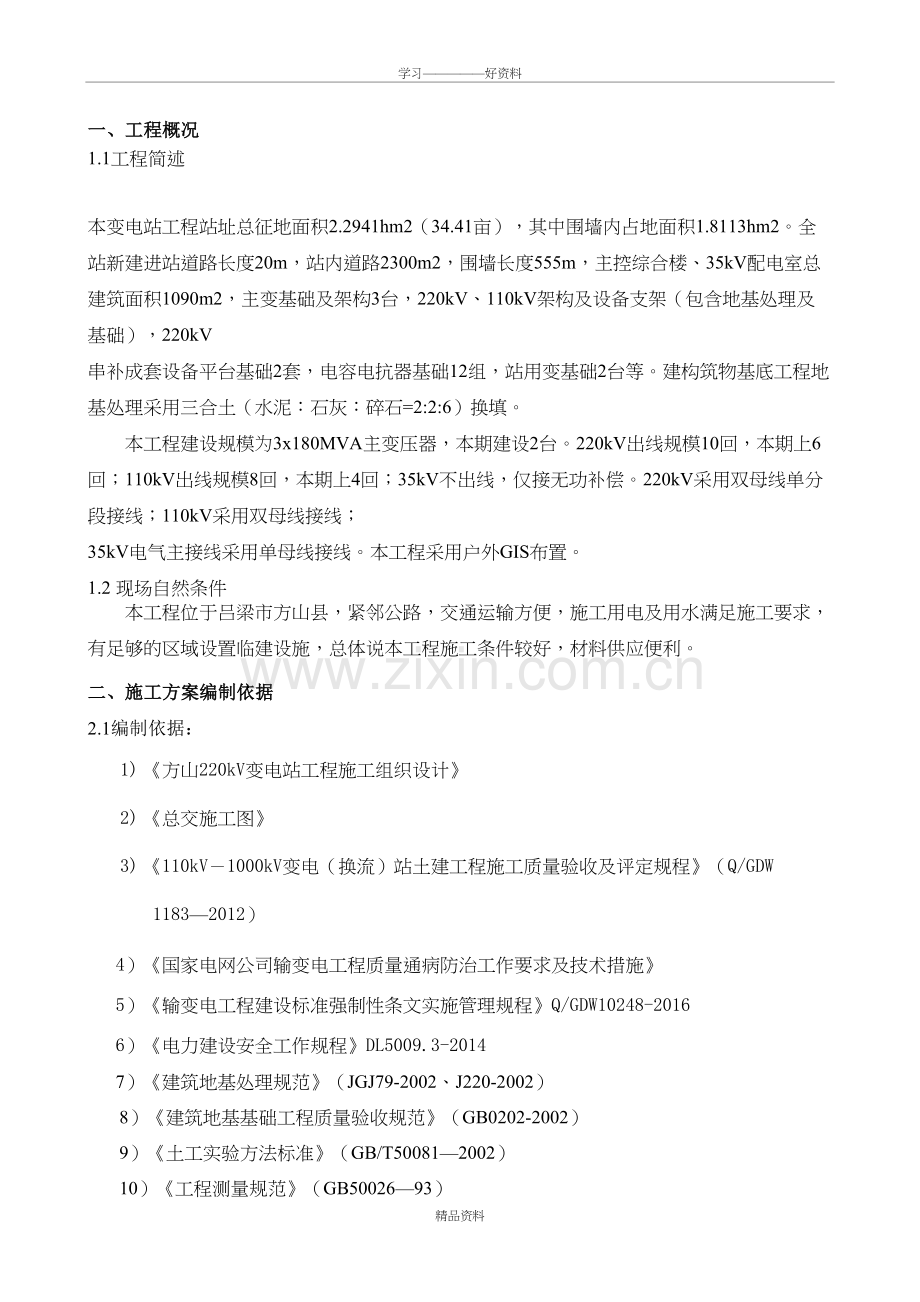

地基处理施工方案57279学习好资料一、 工程概况1.1工程简述 本变电站工程站址总征地面积2.2941hm2（34.41亩），其中围墙内占地面积1.8113hm2。全站新建进站道路长度20m，站内道路2300m2，围墙长度555m，主控综合楼、35kV配电室总建筑面积1090m2，主变基础及架构3台，220kV、110kV架构及设备支架（包含地基处理及基础），220kV 串补成套设备平台基础2套，电容电抗器基础12组，站用变基础2台等。建构筑物基底工程地基处理采用三合土（水泥：石灰：碎石=2:2:6）换填。本工程建设规模为3x180MVA主变压器，本期建设2台。220kV出线规模10回，本期上6回；110kV出线规模8回，本期上4回；35kV不出线，仅接无功补偿。220kV采用双母线单分段接线；110kV采用双母线接线； 35kV电气主接线采用单母线接线。本工程采用户外GIS布置。1.2 现场自然条件本工程位于吕梁市方山县，紧邻公路，交通运输方便，施工用电及用水满足施工要求，有足够的区域设置临建设施，总体说本工程施工条件较好，材料供应便利。二、施工方案编制依据2.1编制依据：1) 方山220kV变电站工程施工组织设计2) 总交施工图 3) 110kV1000kV变电（换流）站土建工程施工质量验收及评定规程（Q/GDW 11832012）4）国家电网公司输变电工程质量通病防治工作要求及技术措施 5）输变电工程建设标准强制性条文实施管理规程Q/GDW10248-20166）电力建设安全工作规程DL5009.3-20147）建筑地基处理规范（JGJ79-2002、J220-2002）8）建筑地基基础工程质量验收规范（GB0202-2002）9）土工实验方法标准（GB/T500812002）10）工程测量规范（GB5002693）2.2编制原则 （1）、确保工期原则： 根据工程总体进度的需要，确保地基处理工程按期完工，为后续工程提供必要的工作面。 （2）、确保工程质量原则：地基处理工程根据施工内容和部位的不同划分为围墙工程、主要建构筑物工程及其他工程。土石方工程的地基处理质量影响到建筑物和设备基础的稳定，因此必须确保工程质量。 （3）、资源合理配置原则：在确保工期和工程质量的前提下，合理选择施工方案，并根据工程实际和内外部的资源情况合理配置各种资源，降低工程成本。 （4）、确保施工安全的原则：选择安全、合理、可靠的施工方案，是参与工程建设人员、机械设备安全的保障前提之一，也是保证工期和质量的重要措施。 在确保上述原则的前提下，进行施工总体组织和安排，为确保工程总体目标的实现，开展各项工程的质量、安全、环境保护、文明施工等工作。三、施工组织与部署3.1项目管理机构3.2技术准备3.2.1图纸会审，由建设单位组织，设计、监理、施工等单位共同参加，就图纸中的一些错误、矛盾及不妥之处共同协商确定统一，具体做法备案于“会审纪要”。3.2.2技术人员根据图纸编制施工材料预算，为施工备好用料。3.2.3技术人员将图纸、会审纪要、设计变更、施工规范和验收标准向施工人员进行交底。3.2.4编制施工措施，申报单位工程开工报告。3.3施工机械及人员准备3.3.1施工机械：施工机械的配置有：反铲挖掘机、装载机、自卸汽车、推土机、压路机。具体情况详见机械设备清单。主要机械设备清单名 称规 格单 位数 量全站仪GTS332套1水准仪AT-J2套150m钢尺/把2装载机50台1反铲挖掘机220/329台1自卸汽车20m3辆5压路机LT220台1打夯机台43.3.2人员准备情况：施工人员配置：工程管理人员、技术人员、质量、安全管理人员、各种机械操作手、汽车司机、普工、杂工等。3.4其他准备工作3.4.1由测量人员设置施工现场，控制测量标桩。3.4.2确保施工区域水电、道路通畅和场地平整。3.4.3在场地中间无建构筑物的地方搭设灯架，安装太阳灯，保证夜间施工照明。四、施工方案4.1分区：根据现场实际情况，土建构筑物的布置，先施工挡土墙及护坡工程，进行地基处理；具备条件的情况下，主控综合楼、35kV配电装置室，其次配电装置及主变等构筑物的地基处理；4.2地基处理回填材料的设计要求：4.2.1回填材料：根据设计要求，本工程地基处理要求全部挖至砂卵石层，在基槽（坑）验收的情况下，采取回填三合土（水泥：石灰：碎石=2:2:6）进行换填。4.2.2回填材料的质量要求： 水泥采用经检验合格的42.5#标准，并经监理审核认可；白灰要过筛，避免有生石灰，未熟化部分，影响工程质量；碎石采取级配碎石，并经检验合格，监理审核后方可使用。4.3施工测量控制 平面控制网按一级导线测量精度进行观测，采用全站仪进行测量。高程控制点采用NA2水准仪按三等水准测量精度要求进行施测。4.4三合土处理工程方案4.4.1施工顺序4.4.2施工方案4.4.2.1施工准备：技术、施工机械及人员、其他准备工作。4.4.2.2原基槽内碾压： 在开挖验槽后的基槽或基坑内，先进行原地基碾压；避免开挖对地基的扰动不利影响；4.4.2.3定位放线：经业主及监理对控制桩移交我方后，我方对平面控制网按一级导线测量精度进行观测复核，采用全站仪进行测量。高程控制点采用J2水准仪按三等水准测量精度要求进行施测。按照图纸对施工场地进行放线。对所设立的水准点和导线点进行定期复核，并在实际测量中采用多余条件进行测量放样，利用多余条件进行复核，以确保测量放样的准确性。4.4.2.4地基处理石料分层回填：4.4.2.4.1分层摊铺厚度应根据现场试验小区试验，确定土料的最佳含水量、回填厚度、压路机激振力后确定摊铺厚度。摊铺厚度控制在30cm以内。4.4.2.4.2碾压次数根据现场试验小区试验，以达到压实系数后所需的碾压次数。一般静压1-2遍，震动2-4遍。4.4.2.4.3压实系数：原地面碾压及分层碾压0.95。4.4.2.5压实度试验：4.4.2.5.1需要求经监理审核合格的实验室的专业实验人员进行土工试验。4.4.2.5.2根据有关规范对填筑后的土石方进行试验检测。试验必须紧随施工后进行，每填完一层检查一层，验收合格后才能进行下一层的填筑施工。五、 质量控制点的设定和控制5.1定位及高程控制、回填的三合土设置停工待检点，四级验收，合格后下达工序通知单，方可进行下道工序施工。5.2回填的三合土分层回填碾压设置现场旁站点，由班组、施工队、项目质量员及监理验收签证。5.3 回填的三合土试验设置现场见证点，由监理验收见证实测。六、 检查验收6.1检查方法6.1.1定位及高程控制：采用全站仪、水准仪对坡底线放样坐标和高程的复核。6.1.2回填的三合土摊铺厚度检查：采用水准仪进行测量并记录，摊铺厚度控制在30cm以内。6.1.3回填的三合土压实度检查：分层碾压压实度控制在0.95以上。6.2验收程序6.2.1定位高程放线、回填的三合土属四级验收，由班组技术员自检合格后，通知项目部技术员复检。合格后填写验收通知单，通知项目部质量科进行三级验收，三级验收合格，由项目部专职质检员填写分项工程验评表后，通知监理公司进行四级验收。七、 质量保证措施7.1施工所用的各种成品，半成品及原材料，在进厂时必须有质量合格证，并满足质量对保管期限的要求。各项材料的领用必须按照规格、品种、批次分别附有质量跟踪单，并认真做好跟踪记录。7.2各分项工程施工前要做好技术交底，在施工过程中严格监督检查是否按照技术交底进行施工。对不符合施工规范及设计要求的工序，要当机立断进行返工。7.3施工中各项试验应及时委托，并取回试验报告，对不合格品要采取措施处理，不得隐瞒，虚报，在施工验收时不得抱有侥幸心理。7.4施工中要严格执行质量记录管理程序，加强技术资料的管理认真做好各项原始资料的记录和保管，确保质量检验的可靠性和工程质量的可追溯性。八、安全施工技术措施 遵循“安全第一，预防为主，综合治理”的方针，坚持以人为本的思想，认真贯彻国家有关的安全生产的方针和政策，坚持树立安全精品意识，对各施工环节和工序进行安全预控，做到“三不伤害”等基本要求，创建安全文明施工现场。8.1危险点及危险源8.1.1边坡土方塌方：土料、砂石料堆放在基坑边2m以外，有专职人员每天检查边坡稳定情况，如有异常及时处理。8.1.2触电事故：极具操作人员必须戴绝缘手套，穿绝缘鞋，并有专人看守打夯机电源线，电源要安装漏电保护器，并有接地装置。8.1.3夜间施工机动翻斗车落坑伤人事故：夜间施工要有足够的照明，各基坑周围设置防护栏，浇筑混凝土妨碍处，拆除处施工后及时恢复。8.1.4机械伤害事故：施工用机械和钢筋加工机械应由专人操作，并经考核合格后持机械操作证上岗，无证人员不得使用任何机械，施工期间任何人不得坐靠在机械上休息。8.2主要施工措施：8.2.1施工用电接线，必须由专职电工负责，并要有良好的接地，现场配电盘要装锁，防止非电工人员私接电源。8.2.2脚手架搭设要经过安全、施工、技术连检通过后方可使用，铺设的施工通道架板不得有翘头板、未紧固板、有空格未满铺等违章现象。8.3各项施工机械安全操作规程要挂牌提示施工人员，机械作业半径内严禁有人。8.4夜间施工临时接的碘钨灯，铺线线路不得交叉杂乱，过路处要加防护套管。8.5其它事项严格遵循电力建设安全工作规程的各项规定。 精品资料
