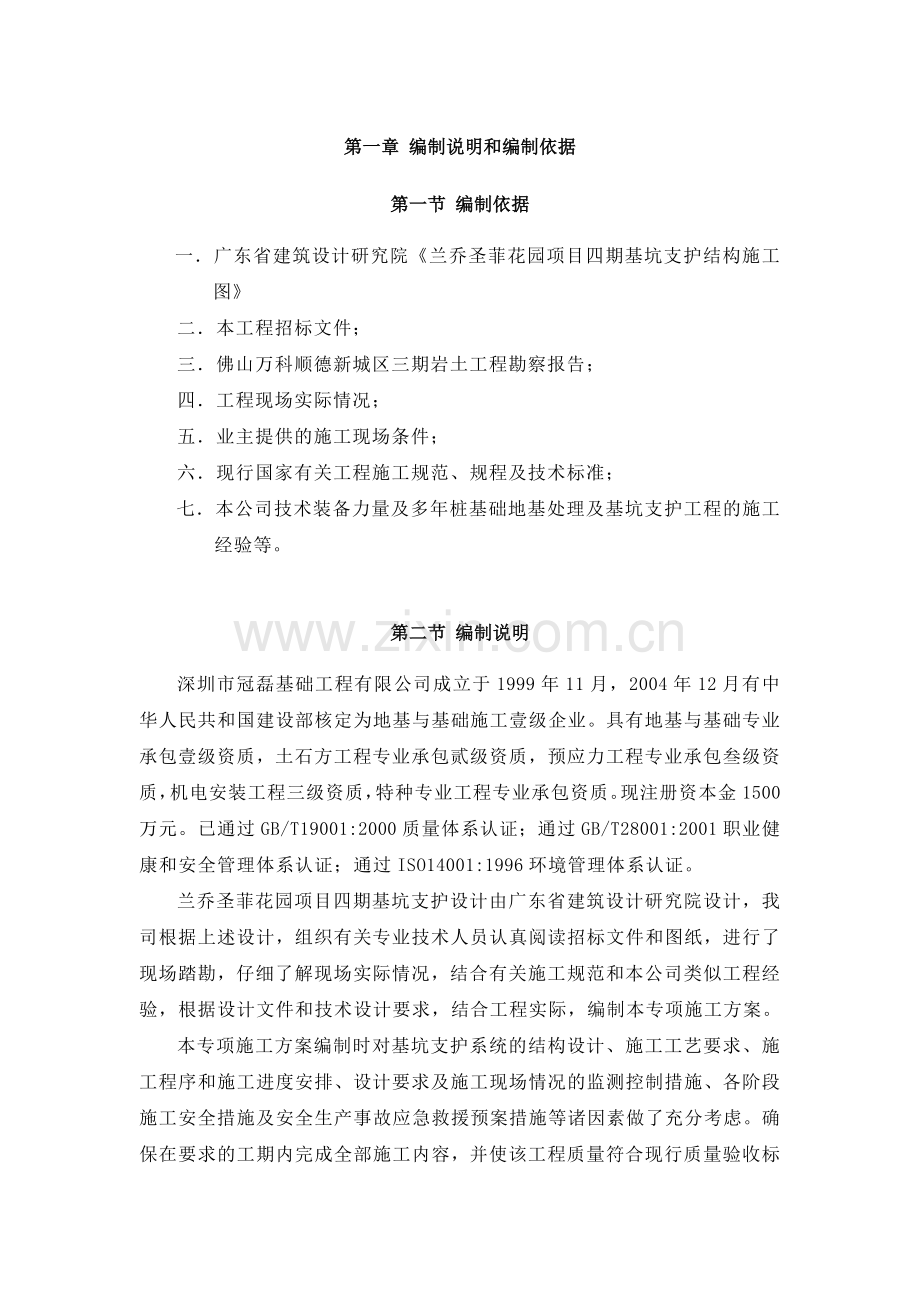

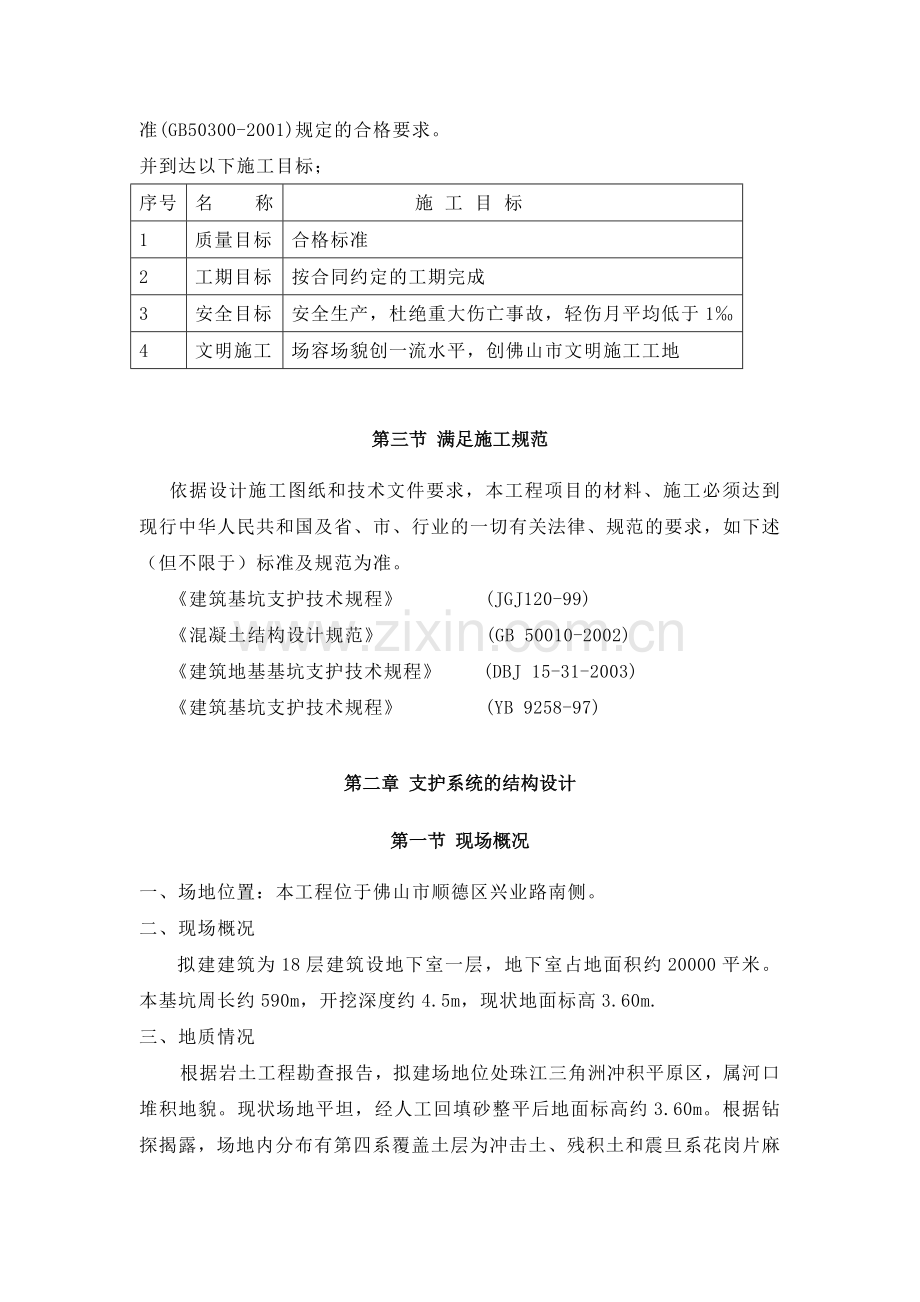

第一章 编制说明和编制依据第一节 编制依据一广东省建筑设计研究院兰乔圣菲花园项目四期基坑支护结构施工图二本工程招标文件；三佛山万科顺德新城区三期岩土工程勘察报告；四工程现场实际情况；五业主提供的施工现场条件；六现行国家有关工程施工规范、规程及技术标准；七本公司技术装备力量及多年桩基础地基处理及基坑支护工程的施工经验等。第二节 编制说明深圳市冠磊基础工程有限公司成立于1999年11月，2004年12月有中华人民共和国建设部核定为地基与基础施工壹级企业。具有地基与基础专业承包壹级资质，土石方工程专业承包贰级资质，预应力工程专业承包叁级资质，机电安装工程三级资质，特种专业工程专业承包资质。现注册资本金1500万元。已通过GB/T19001:2000质量体系认证；通过GB/T28001:2001职业健康和安全管理体系认证；通过ISO14001:1996环境管理体系认证。 兰乔圣菲花园项目四期基坑支护设计由广东省建筑设计研究院设计，我司根据上述设计，组织有关专业技术人员认真阅读招标文件和图纸，进行了现场踏勘，仔细了解现场实际情况，结合有关施工规范和本公司类似工程经验，根据设计文件和技术设计要求，结合工程实际，编制本专项施工方案。本专项施工方案编制时对基坑支护系统的结构设计、施工工艺要求、施工程序和施工进度安排、设计要求及施工现场情况的监测控制措施、各阶段施工安全措施及安全生产事故应急救援预案措施等诸因素做了充分考虑。确保在要求的工期内完成全部施工内容，并使该工程质量符合现行质量验收标准(GB50300-2001)规定的合格要求。并到达以下施工目标；序号名 称施 工 目 标1质量目标合格标准2工期目标按合同约定的工期完成3安全目标安全生产，杜绝重大伤亡事故，轻伤月平均低于14文明施工场容场貌创一流水平，创佛山市文明施工工地 第三节 满足施工规范 依据设计施工图纸和技术文件要求，本工程项目的材料、施工必须达到现行中华人民共和国及省、市、行业的一切有关法律、规范的要求，如下述（但不限于）标准及规范为准。建筑基坑支护技术规程 (JGJ120-99)混凝土结构设计规范 (GB 50010-2002)建筑地基基坑支护技术规程 (DBJ 15-31-2003)建筑基坑支护技术规程 (YB 9258-97)第二章 支护系统的结构设计第一节 现场概况一、场地位置：本工程位于佛山市顺德区兴业路南侧。二、现场概况拟建建筑为18层建筑设地下室一层，地下室占地面积约20000平米。本基坑周长约590m，开挖深度约4.5m，现状地面标高3.60m.三、地质情况根据岩土工程勘查报告，拟建场地位处珠江三角洲冲积平原区，属河口堆积地貌。现状场地平坦，经人工回填砂整平后地面标高约3.60m。根据钻探揭露，场地内分布有第四系覆盖土层为冲击土、残积土和震旦系花岗片麻岩四大层填土厚约2.5米，由砂性素填土和耕植土组成；冲击土层厚度东北部大于15米（局部厚达27米），其余区域约615米，由淤泥质土、粉砂、粉土、粉质粘土等组成；质土）：灰色，流塑，含少量粉细砂机有机质，层厚1.01.7m。3) 细（中）砂：浅灰色，松散，残积土为砂质粘土，厚度变化较大；基岩埋藏深度变化大。场地位于珠江三角洲冲积平原区，地下水类型属空隙潜水，主要赋存于填砂机冲积土层空隙中，接受大气降水和 地表水补给，以蒸发和渗流方式排泄，地下水和地表水有水力联系。砂性素填土属中透水性；粉细砂属若透水性；粉土机3层砂质粘土属弱微透水性；其余岩土层为微极微透水性。粉砂为主要含水层，但其粘粒含量较高，厚度不大，地下水不丰富。勘探结束测得孔内静止水位埋深0.003.10米（标高1.202.35米）。第二节 结构选型及其计算依据一、依据本工程的施工图设计，该基坑13区安全等级为三级，46区安全等级二级，安全使用年限1年。根据建筑基坑支护工程技术规程（DBJ/T152097）续表3.2.3，基坑支护结构型式选择：喷锚支护结构特点：（1）随着基坑开挖，在基坑侧壁的土体暴露面及时紧跟喷锚支护，依靠喷锚支护结构抵抗基坑土体侧压力。（2）根据锚杆布置和作用机理的不同，分为普通喷锚支护结构和土钉墙，前者锚杆疏而长，依靠面板的承载力和锚杆的拉锚作用进行挡土，后者锚杆密而短，利用锚杆、面板与土形成复合土体，依靠复合土体类似于重力式挡土结构的作用进行挡土；（3）喷锚支护结构造价低，施工速度快，工期短。适用条件：（1）基坑周围地面施工场地较狭小，地下可占用空间较大；（2）土质较好（3）基坑开挖深度一般不超过16m，采用土钉墙的基坑开挖深度不宜超过12m；（4）对基坑土体的水平位移控制要求不甚严格，或邻近基坑边无重要建（构）筑物、建筑深基础或地下管线时，可采用土钉墙支护结构。场地位于珠江三角洲冲积平原区，地下水类型属空隙潜水，主要赋存于填砂机冲积土层空隙中，接受大气降水和 地表水补给，以蒸发和渗流方式排泄，地下水和地表水有水力联系。砂性素填土属中透水性；粉细砂属若透水性；粉土机3层砂质粘土属弱微透水性；其余岩土层为微极微透水性。粉砂为主要含水层，但其粘粒含量较高，厚度不大，地下水不丰富。勘探结束测得孔内静止水位埋深0.003.10米（标高1.202.35米）本基坑最大开挖深度4.5m，邻近无重要建（构）筑物，故选用喷锚支护结构（土钉墙）二、本次基坑支护的计算依据为： 建筑地基基础设计规范（GB500072002） 建筑基坑支护技术规程（JGJ12099） 计算软件为理正岩土计算5.1版，计算过程及结果详见附表2设计计算书。第三节 结构变形、位移和沉降观测的允许值以及临界状态报警值控制标准：本基坑最大开挖深度4.5m，安全等级二、三级，依据建筑基坑支护工程技术标准（DBJ/T152097），支护结构水平位移控制值为0.004H且不大于50mm，周围地面沉降变形控制值为0.003H且不大于40mm。根据本基坑施工图设计要求，二级基坑水平位移控制值为50mm和沉降控制值40mm，三级基坑水平位移控制值为80mm和沉降控制值60mm 第三章 施工程序和施工进度安排第一节 施工段划分及施工顺序一 主要施工顺序1 机械进场施工准备；2 测量放线施工；3 搅拌桩施工；4 分层土方开挖施工；5 分层土钉墙支护施工6 挂网喷砼施工；7 边坡修整8 施工收尾；9 竣工验收资料移交。二 施工段的划分考虑到本工程的实际情况，工期紧等特点。将本工程分为三个阶段，具体排如下：1 第一阶段：施工准备阶段。组建项目班子，做好资源配置，根据现场布置做好临时生产生活设施，编制专项施工方案，组织机械设备及作业人员进场，做好控制测量，同时会有关单位部门详细调查周边环境。2 第二阶段：施工阶段。即搅拌桩，基坑支护,土方开挖等施工任务正式施工阶段。3 第三阶段：工程收尾验收阶段。根据初验结果修补缺陷，整理施工原始资料，组织进行检测验收，编写竣工文件。验收合格，竣工资料较建设单位。其中部分阶段会有交叉施工，总工期控制规定以内。第二节总工期及进度计划安排一 计划开竣工时间：工程计划于2008年2月21日开工2008年3月31日竣工。二 工期说明合同总工期为40日历天。具体开工日期以招标方通知为准，如开工日期变更，合同总工期不变.工期为日历天数，包括节假日，阴雨天，但台风，地震等不可抗拒的因素除外。第三节 工期保证措施一 尽量减小设计变更对施工进度的影响 设计变更是施工进度执行中最大干扰因素，其中改变部分工程的功能引起大量变更施工工作量，以及因 设计图纸本身欠缺而变更或补充造成增量，返工，打乱施工流水节奏，导致施工减速，延期甚至停顿。针对这些现象，项目经理部要通过理解图纸与业主意图，进行自审，会审与设计院交流，采取主动姿态，最大限度实现事前控制，把影响减低到最低。二 保证资源配置充足，确保实现工期目标1. 劳动力配置 最高峰安排各工种100余人的施工队伍，进入现场两班施工，选择与我公司有良好合作关系，质量可靠的劳务队伍，优化公认的技术等级，思想身体素质及人员管理，保证总工期的实现。2. 材料配置 根据总进度计划，详细编制各种材料供应计划，确保材料供应及时，不影响施工进度。3. 机械配置 现场布置足够的机械设备，专人负责设备的维修保养，保证设备正常运转。同时现场应预留一定数量的机械设备备用。4水电供应本工程生产用水量较少，主要用水为生活用水和消防用水，利用业主提供的供水能够满足施工要求。向总包单位申请电工为100KW电源接驳点。三技术因素 1土方工程采取交叉作业等综合因素措施，尽可能减少其实际占用工期的天数。 2充分利用我公司现有的先进技术和成熟的工艺保证质量，提高工效，保证进度。四气候因素 为确保工期不延误，针对工期特点，编制防风施工措施，如因台风暴雨等因素影响工期，将对后续工序进行及时调整，增加作业班组，实行24小时作业，确保工期。五现场组织协调 1.技术协调： 提高图纸会审的质量，减少因技术错误带来的协调问题。施工队，班组充分理解设计意图，了解施工的各个环节，从而减少交叉协调问题。 2管理协调： 建立以项目部为主的统一领导，由专人统一指挥，解决各施工班组的协调工作，统筹各专业施工班组，保证的每一个环节有序到位. 3.组织协调： 建立专门的协调会议制度，施工中项目部定期组织进行协调会议，解决施工中的协调问题。对比较复杂的部位，在施工前应组织专门的协调会，使各专业队进一步明确施工顺序和责任，使之能够在规定时间内完成自己得任务。第四节 施工准备一、技术准备1、会同有关单位搞好现场接收工作：现场交接的重点是施工测量与有关地下管线探测资料的移交，详细复核有关红线点和现场控制点坐标，布设现场临时用电线路、临时用水管线和其它临时设施。2、地下管线修改或保护方法： 对于基坑边缘的管线，施工前首先在地面上将管线定位好，并设明显标志，在挖孔、打锚杆、锚索成孔、旋喷桩施工时不能损坏管线，如需要躲开管线调整护壁桩位时及时报告监理及设计单位处理。 对于基坑内的各种管线在基坑空间大量挖土时，要提前1020天报请有关单位将管线迁移到基坑外，防止影响使用功能合拖延工期。3、熟悉和会审施工图纸：组织工程技术人员认真学习施工图纸，了解施工图纸的设计意图，全面熟悉和掌握施工图纸的全部内容，检查各专业之间的位置尺寸是否统一或遗漏，提出改进设计便于施工的合理化建议。4、编制具体的组织设计和施工方案：阐明施工工艺和主要项目的施工方法，劳动力组织和工程进度，质量和安全的保证措施，收集以往施工的各种经验性的资料，针对本工程的特点和难点，编制切实可行的分项施工方案。5、技术交底：在工程开工前，项目总工程师分别组织参加施工的人员进行技术交底，应结合具体操作部位，关键部位和施工难点的质量要求，操作要点及注意事项进行交底。工程师向班组长和质检人员交底，质检人员和班组长要认真反复学习，班组长接受交底后要组织工人反复学习，认真贯彻执行。二、资源准备1、施工机械设备及建筑材料准备施工中计划投入的大型施工机械包括：旋喷桩机械、空压机、护面砼喷射机械等，施工中所需的各种机械机具设备均齐备完好，无需订购，各种施工机械设备用量计划详见后面章节施工机械设备用量计划。（见附表）水泥、钢材、等大型建筑材料，特殊材料、付材等，均应根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法，同时加强防盗、防火的管理。2、管理人员及劳动力准备人员进场计划详见后面管理组织机构及施工劳动力组织，开工后由办公室负责人组织编制更改详细的计划。三、现场准备施工管理人员进场后，做好如下准备工作：与有关单位取得联系，搞好现场移交，开设施工出入口，铺设现场内施工道路，作好地面排水沟，安装好备用柴油发电机。四、准备工作计划表序号项目内容进场后第几天完成承办单位1实施专项施工方案编制确定施工方案和质量技术安全等措施，并报审。5公司2建立施工组织机构成立项目经理部，确定各班组及组成人员。1公司3施工方案编制与交底编写详细的施工方案，并向有关人员和班组仔细交底。3项目经理部4编写施工预算计算工程量，人工、材料限额量、机械台班。4公司5材料计划原材料和各种半成品需量计划。4项目经理部6图纸会审全部施工图。3项目部7砂浆、砼配合比各种标号的砂浆，砼配合比设计。8有关单位8现场定位放线点线复核，建立平面布置的定位和控制细部。各施工区管线坐标定位，作出地面标志。3项目经理部9现场平面布置按总平面图布置水、电及临时设施。5项目经理部10主要机具进场机械设备进场就位。2项目经理部11劳动力编制各种配合施工劳动力2项目经理部五、施工总平面布置图一. 临时用水现场用水由甲方提供供水接驳点，施工用水全部由市政供水管网供水。1.临时用水的管理专人负责现场供排水管理，并作好现场用水管道的保护，排水沟池的疏通清理工作，发现问题及时解决。消防管理方面：要求设备器材料全，标志醒目，摆放整齐，按消防要求做。2.施工用水从市政接水管，沿四周及各用水点敷设。3.现场临时排水布置 生活污水经简易化粪池简单处理后，就近排入场地内的市政污水检查井，现场工程排水及雨水排放采用排水明沟形式。明沟砖砌，内水泥砂浆抹面，截面尺寸为300300mm。大门口拦水沟做法同排水明沟，截面尺寸为300300mm，盖板采用铸铁蓖子。二、临时施工用电1.用电接驳点建设单位提供用电接驳点至现场，从配电屏用铜芯多股的电源线接出，分至工地总配电箱。2.机械设备总用电量本工程用电高峰期是人工挖孔桩、旋喷桩施工阶段。经计算，业主提供的变压器供电功率满足施工要求。3、支线架设a.线路进入施工现场，即视为现场的临时用电线路。b. 施工现场的全部线路必须架空设置，钢管电杆，采用150 5角钢横担，电杆埋地深度按杆长1/6埋设，并夯实。c.终端杆拉线采用8#铁线三股绞成与电杆夹角在45之间，拉线锚固结实。d.线杆的距离20m，均匀布设，各线路要求架设清口，垂度一致。e. 固定安装的用电设备，线路采用绝缘套管保护，电源线不得与钢筋产生磨擦或被钢筋所压扎。4、总配电箱设置a.设总配电箱，并在配电箱下方底面打二根L502角钢作重复接地。b.总配电箱中的支线路经漏电保护器，隔离开关后再接至施工场地架空线，然后分配到各配电箱(参见平面布置图)。c.各分配电箱用电，设置漏电保护开关，并严格采用一机一闸一漏电开关的原则，单机所使用的漏电保护开关漏电量不得大于30mA。d. 所用配电箱，开关箱在使用过程中的操作顺序：总配电箱分配电箱开关箱。e. 各级配电箱的用电器应安装在绝缘板上，电阻丝的规格必须与电流相一致。f.各级配电箱必须固定设置，箱离地面不小于1.2m，各级配电箱必须具备防雨措施。g.各用电设备的外壳必须做有良好的接零保护措施。h.严禁乱接电线，所有配电箱进出线必须经箱底部进出。i.供电线路要定期检修,若恶劣气候影响时,要密切注意及时处理险情。三.施工总平面布置施工现场总平面布置（见后附图）。四、主要临设布置1、围墙、大门现场围墙、大门均按文明施工要求考虑，由总包单位负责施工，施工时对围墙应保持整洁，严禁乱涂乱画。2、办公室、住宿、材料库、工具房、配电房、厕所等三类临设办公室、住宿布置在建筑物南面红线外，由总包方负责完成。材料库设于各区基坑围墙内，主要存放零星用料。三类房采用活动板房,由总包单位提供。3、加工作业棚施工现场各设一个钢筋加工作业棚，作业棚用钢管塔设，高3m，上覆铁皮瓦机械随支护工作面移动。第四章 主要施工方案及技术措施第一节 测量施工分项工程一测量仪器配备索佳J2全站仪DS3型水准仪50m钢尺3把，5m塔尺2把，5m小卷尺及墨线若干.二建立建筑施工控制网 根据业主提供的控制点坐标在拟建场地布置控制点。三.确定开挖边界线 利用主轴线法测定基坑开挖边界线依据设计图纸坐标用钢尺定出其开的界线，再在开挖的边线外确定钢板桩的位置和钢花管孔位。四.高程控制 由甲方将绝对标高控制点引致施工现场，在施工现场做好标高控制点。注意以下几点： 1.使用的全站仪，水平仪及钢尺使用前，均需检验与校正道规定偏差范围内； 2.在测量定点时测量闭合误差，量距误差均控制在规定允许范围内。按照有关基坑支护技术规范和设计施工图，监测基坑坡顶和坡体位移。第二节 搅拌桩施工分项工程一.施工前准备 清除地上地下一切障碍物，平整施工场地，场地低洼处回填砂石，保证道路畅通，以便施工机械正常行走和施工。根据现场实际情况在场地中央设置二个泥浆池，四周设排水沟和集水坑，其位置已不影响搅拌桩施工为原则；灰浆制备作业棚应有足够的面积，其位置宜使灰浆的水平泵送距离控制在50m以内。组织材料进场，水泥有合格证，并取样送检合格后方可使用。二.施工工艺1.定位 将搅拌机移至指定桩位，对中，使搅拌头的锥尖正好与桩位标记点重合（在合同一铅垂线上），用千斤顶调整设备水平，倾斜率小于1.0%。重复搅拌提升测量放线桩机就位预拌下沉喷浆坐底喷浆搅拌提升制备水泥浆液重复搅拌提升移 机水泥土搅拌桩施工工艺框图2.预搅下沉 桩机就为对中完成后，对照设计施工图纸查明该桩设计长度，并做好记录。然后启动搅拌机，使其炎导向架切土下沉。速度又电流监测表控制，工作电流不大于额定电流值。在预搅下沉施工过程中，当桩长满足设计桩长的要求后即可停止预搅下沉。3.制备水泥浆液 在搅拌机预搅拌下沉同时，在后台拌制水泥浆液。搅拌桩水泥掺入量70kg/m，水泥采用32.5R普通硅酸盐水泥，水灰比0.6。待喷浆前将水泥倒入集料斗中，并加以过滤。4.喷浆坐底 为使搅拌桩端能较好的与土层结合，搅拌机达到设计深度后，开启灰浆泵，喷浆坐底30秒以上。5.喷浆搅拌提升 坐底完场后，按照设计要求的水泥掺量和施工操作工艺，由下而上边喷浆边提升至指定位置。提升过程中，后台供浆必须连续，一旦因故停浆，必须立即通知前台，为防止断桩和缺将，宜将搅拌机下沉至挺浆截面以下0.5m，待恢复供浆时在喷浆搅拌提升。6.重复搅拌下沉 设计要求搅拌桩施工采用四喷四搅工艺，为使已喷入土中的水泥将与土充分搅拌均匀，再次将搅拌机边旋转边沉入土中，直至设计要求深度。7.重复搅拌提升 将搅拌机边旋转边喷浆边提升，再次回到设计桩顶标高，并上升至地面，制桩完毕。8.移位 按上述步骤进行下一根桩施工。9.施工纪录 在深层搅拌桩的施工过程中，应有专人负责填写施工纪录表，填写深层搅拌桩施工记录表时，必须详细地记录搅拌机每米西沉或提升的时间，记录送浆与停浆的时间,深度记录允许误差为50mm，时间记录允许误差5s。三. 质量要求 1.施工允许偏差：桩身垂直偏差：不大于1.0%：桩位偏差不大于50mm；2.施工过程注意事项 必须做好每一根桩的施工纪录，深度记录误差不大于50mm，时间记录误差不大于5s；相邻桩施工间隔时间不超过2h。 施工中因故停浆时，宜将搅拌机下沉至停浆点以下0.5m待恢复供浆时再搅拌提升；当喷浆口到达桩顶设计标高时已停止提升，搅拌数秒，以保证桩头均匀密实.五.施工要求l 止水帷幕采用550深层搅拌桩，中心间距400mm。l 定位偏差不超过20mm，导向架保持垂直，保持搅拌桩的垂直度，垂直度偏差下于1.0%。l 水泥采用32.5R普通硅酸盐水泥，掺入量70kg/m，水灰比宜为0.6。l 搅拌桩采用四喷四搅施工工艺，深度误差允许50mm。第三节 土方开挖分项工程测设原始标高开挖边线土方开挖挖至指定标高、测量土方运输施工过程测量场地整平施工监测回填第一层土方分层压实分层回填第一层压实填至指定标高、测量完 工3.施工工艺土方施工工艺框图第四节 土钉墙施工1.土钉墙施工应与土方开挖密切配合，按招标要求，基坑支护需要施工的部份只有3.64.5m高，土方应开挖深为3.64.6m，然后进行施工土钉、挂网、喷射砼。工艺见下图：基 坑 土方 开 挖修 坡 面成 孔洛 阳 铲搅拌浆液注浆-插杆杆体制作钢筋调直敷设钢筋网焊接加强筋喷 射 砼2.施工前的准备对喷锚支护所用的机械设备运到现场后，要认真进行检修，并试运转，一切正常才能使用，所需配件配齐，特别是喷射机所用的易损件如上下摩擦板、拨料盘、输料管等应备有足够数量以使喷锚作业顺利进行。3.材料检验 基坑支护施工所用的原材料主要是：钢材、水泥、砂、石等，设计要求土钉采用48钢筋，壁厚不小于3.3mm的热扎电焊钢管制作，喷射砼和注浆所用的水泥为32.5R普硅水泥，所用材料进场需要有出厂合格证，并送质检站进行检验符合设计要求后才能使用。4.技术要求1）土钉原材料应符合下列规定：土钉钢筋使用前应调直、除锈。注浆材料为水泥净浆，水灰比0.450.5。2）注浆作业应遵守下列规定：a注浆前应将孔内残留及松动的废土清除干净，注浆开始或中途停止超过30min时，应用水或稀水泥浆润滑注浆泵及其管路。b.注浆时，注浆管应插至距孔底100；为保证注浆饱满，在孔口部位应设置浆塞及排气管。c.土钉钢筋应设定位器，定位架间距1.5m，以保证土钉钢筋的保护层厚度。3）土钉成孔应符合下列规定：a.成孔允许偏差：孔间距为100mm，孔深10 mmb.成孔规格：孔径100mm，土钉向下倾角10，梅花状布置，孔深和间距按剖面图确定。c.土钉钻孔完成后，应及时安设土钉，以防止塌孔。4）喷射施工应符合下列规定：a.砼喷射机应密封性能良好，输料连续均匀，允许输送骨料最大粒径为25mm，输送水平距离不宜小于100m，垂直距离不宜小于20m。b.喷射作业前，应对机械设备、风、水管线和电线进行全面的检查及试运转，清理受喷面，埋设好控制喷射砼厚度的标志。c.喷射作业应分段分片依次进行，同一分段内喷射顺序应自下而上，一次喷射的厚度宜为4050mm。d.喷射时，喷头与受喷面应垂直，宜保持0.61.0m的距离，喷射手应控制好水灰比，保持砼表面平整、呈湿润光泽、无干斑或滑移流淌现象。e.喷射砼终凝2小时后，应喷水养护，养护时间根据气温环境等条件，一般为37天。5.劳动组织基坑支护施工特别是预应力锚杆施工，需有一定经验的专业施工队伍完成。其专业队伍设有工程技术人员负责现场施工，解决施工中出现的技术问题，另设有熟练的技术操作人员、机械修理工，以确保工程质量和加快施工进度，其施工组织如下：第五节 挂网喷砼施工1.钢筋采用8圆钢制作，网间距150*150mm，挂网施工前应将钢筋除锈，挂网时钢筋网与坡面间距宜为30mm，采用216短钢筋架立固定，再钢筋网表面沿土钉锚头部位设两根水平通长的家连接筋，加强筋与钢筋网绑扎连接，在土钉锚头与钢筋网之两跟16长500m螺纹钢筋呈井字形与加强钢筋焊接；钢筋网铺设在坡顶以上的反包宽度1.5m，并用短钢筋固。2.搅拌桩顶平台上下喷锚层应连续，钢筋网搭接长度不小于300mm。3.喷射砼的标号c20 ,砼料配合比为水泥：中砂：石子=1：2：2，喷射厚度100mm，分层两次进行，第一层厚度4050mm，第二层厚度5060mm第二层喷射施工应在第一层砼终凝后进行。4.喷射砼应由专业机长操作以确定施工质量和安全，施工时结合土方分层开挖和土钉施工进行分段，分片喷射，每段长度58.0m第一层喷射时，喷头与坡面间距不易大于1.0m,并调整角度，以保证钢筋网与坡面的砼密实，回弹率不大于15%。5.喷射砼终凝后2小时，应进行洒水养护。 第六节 排水系统基坑开挖前，应先做好坡顶排水明沟，分层开挖时，如坑内有较大积水，应动态设置临时集水井，将水抽排，保证基坑不被水浸泡，在其坑挖到设计标高后要及时施工坡地排水明沟，明沟均为砖砌，规格均为深300mm，宽300mm，流水坡度0.3%。第五章 设计要求及施工现场情况的监测控制措施进行变形监测的目的是测得观测目标变形的动态和趋势，为施工单位和设计院提供可靠的变形技术数据。 变形监测含水平位移监测和垂直位移监测，即沉降监测。（1）沉降观测、位移观测：邻近基坑3倍开挖深度内的周边建（构）筑物均要布置监测点，每栋建筑物布点3个，道路管线每隔20m布置1个点。共41个点。（3）监测频率：开挖期间1天观测一次，其余时间每57天观测一次直至基坑回填。如果出现异常情况，如变性过大或变形速度超过每天5mm，则需加密观测，甚至连续观测。（4）地下水位观测：在基坑坡顶外设7个地下水位观测井。基坑开挖期间，每天观测一次其余详见每天的基坑变形监测报告第六章 各阶段施工安全措施及安全生产事故应急救援预案措施第一节 重特大事故应急预案第二节 触电急救预案触电者的生命能否获救，在绝大多数情况下，决定于能否迅速脱离电源和正确地施行人工呼吸和心脏按摩、拖延时间，动作迟缓或救护方法不当，都可能造成死亡。一、触电解救法发生触电事故时，不可惊慌失措，首先要设法马上切断电源，使病人脱离受电流伤害的状态，这是能否抢救成功的首要因素；其次要注意，当人体触电时，身上有电流通过，已成为一带电体，同样会使抢救者触电，所以，必须先使触电者脱离电源后，方可抢救。使触电者脱离电源的方法很多，常见有：1、出事附近有电源开关或电源插头时，应立即将闸刀拉开或将插头拨掉，以切断电源。对普通的电灯即使关掉（如关掉拉线开关），也只能断开一根线，有时断开的不一定是火线，所以不能肯定电源已切断。2、当电线触及人体导致触电时，一时无法找到并断开电源开关时，可用绝缘的物体（如干燥的木奉棒、竹杆、手套）将电线移掉，使触电者脱离电源。必要时可用绝缘工具（带有绝缘柄的电工钳，木柄的斧以及锄头等）切断电源。总之，在现场可因地制宜，灵活运用各种方法，快速切断电源。二、脱离电源要注意的事项1、脱离电源后，人体的肌肉不再受到电流刺激，会立即放松，触电者可自行摔倒，造成新的外伤（如颅底骨折等），特别在高空时更是危险。所以，脱离电源时需有相应的措施配合，避免此类情况发生。2、脱离电源时要注意安全，决不可误伤他人，将事故扩大。三、紧急救护法1、简单诊断解脱电源后，病人往往处于昏迷状态，应尽快对心跳和呼吸的情况作一判断，看看是否处于“假死”状态，处于“假死”状态的病人全身组织严重缺氧，情况十分危险，因此应尽快用一些简单有效的方法判断一下，看看是否“假死”及“假死”的类型。具体方法如下：（1）脱离电源后的病人迅速移至比较通风干燥的地方，使其仰卧，将上衣与裤带放松。（2）观察一下是否呼吸存在。（3）摸一摸颈部的颈动脉或腹沟处的股动脉，有没有搏动。（4）看一看瞳孔是否扩大，瞳孔扩大说明了大脑组织细胞严重缺氧，人体也就处于“假死”状态。通过以上简单的检查，我们即可判断病人是否处于“假死”状态。2、处理方法：在简单诊断的基础上，一般可按下述情况分别处理：（1）病人神志清醒，但感乏力、头昏、心悸、出冷汗，甚至有恶心可呕吐。此类病人应使其就地安静休息，减轻心脏负担，加快恢复；情况严重时，应立即小心送往医疗部门检查治疗；（2）病人呼吸，心跳尚存在，但神志昏迷。此时，应将病人仰卧，周围的空气要流通，并注意保暖。除了要严密地观察外，还要作好人工呼吸和心脏挤压的准备工作。并立即通知医疗部门拨打120或用担架将病人送往医院救治，并通知项目经理、工程负责人及公司领导。在去医院的途中，要注意突然出现“假死”现象，如有“假死”需立即进行抢救，可边救边送往医院。（3）如经检查发现，病人处于“假死”状态，则应立即针对不同类型的“假死”进行对症处理。如心跳停止，应用体外人工心脏挤压法来维持血液循环。如呼吸停止，应用口对口的人工呼吸法来维持气体交换。如呼吸、心跳全停止时，则需同时采用上述二法，并需立即向医院告急求救。在抢救过程中，任何时刻抢救工作都不能中止，即使在送往医院的途中，也必须继续进行抢救，一定要边救边送，直至心跳、呼吸恢复。（4）口对口人工呼吸法病人仰卧，解开衣领，松开紧身衣着，放松裤带，以免影响呼吸时胸廓的自然扩张。然后将病人的头偏向一侧，张开其嘴，用手指清除口腔中的假牙、血块、呕吐物等异物，使呼吸道畅通。抢救者在病人的一边，以近其头部的一手捏住病人的鼻子（避免漏气），并将手掌外缘压住其额部，另一只手托在病人的颈后，将颈部上抬，这样使其头部充分后仰，以解除舌下坠所致的呼吸粳阻。急救者先深吸一口气，然后用嘴紧贴病人嘴（或鼻孔）大口吹气，同时观察病人的胸部或腹部是否隆起，以确定吹气是否有效和适度。吹气停止后，急救者头部侧转，并立即放松捏鼻孔的手，让气体从病人肺部排除。此时应注意胸部复原情况，倾听呼吸声，观察有无呼吸道硬阻。如此反复进行，每分钟吹气12次，即每5秒钟吹气一次。（5）体外心脏挤压法使病人仰卧在硬板上或地上，以保证挤压效果。抢救者跪跨在病人的腰部。抢救者以一手掌根部按于病人胸骨下二分之一处，即中指尖对准其颈部凹陷的下缘，当胸一手掌。另一手压在该手的手背上，肘关节伸直，依靠体重和臂部肌肉的力量，垂直用力，向脊柱方向压迫胸骨下段，使胸骨下段与其相连的肋骨下陷3-4厘米。间接压迫心脏，使心内血液搏出。挤压后突然放松（要注意手掌不能离开胸廊）依靠胸廓的弹性，使胸骨复位。此时心脏舒张，大静脉的血液回流到心脏。按照上述步骤，连续操作每分钟需进行60次，即每秒一次。第三节 创伤应急救护一、创伤的基本判断和初步处理1、判断伤情判断伤情主要是伤员的心跳、呼吸和瞳孔三大特征，并观察其神志，正常人每分钟跳60-80次，而严重创伤，大出血的伤员心跳大多增快，正常人每分钟呼吸16-18次，而垂危伤员多变快、变浅或不规则，正常人两瞳孔等大、等圆，遇到光线迅速收缩变大，严重颅脑损伤的伤员，两瞳孔可不一般大，用电筒光刺激，可不收缩或反应迟钝。正常人神志清醒，对外来刺激能引起反应，而伤势严重的伤员，神志模糊或出现昏迷，对外来刺激没有反应。2、伤口的初步处理伤员有多处外伤或复合伤时，先要使伤员呼吸通畅，止住大出血和防止休克，其次处理骨折，最后，才处理一般伤口。在现场处理伤口，应注意清毒，以防感染，破伤风和气性坏疽等，现场应随时配备应急救护医药箱（见附3）。伤口处理步骤是：（1）清洗：用生理盐水或清水，冲去覆盖在伤口和周围皮肤上的污物。（2）止血：毛细血管和静脉出血，一般用纱布，绷带包扎好伤口，既可止血。大的静脉出血可用加压扎法止血，暂时性动脉出血可用消毒纱布或干净毛巾，布料盖住伤口，再用绷带、三角巾或布带加压缠紧，并将肢体抬高。（3）包扎：为保护伤口，减少感染；压迫止血，减轻疼痛和固定敷料和夹板，在无法做清理创伤的手术条件下，必须对伤员进行包扎。包扎的材料有胶布、三角巾、四头带。现场也可用手帕、毛巾、衣服代替。3、骨折的临时固定：患者大者在患部出现肿胀、青紫、疼痛和局部压痛、功能障碍、肢体缩短、骨摩擦音，结合受伤史，就可以诊断清楚。临时固定的材料有夹板和敷料，夹板以木制最好，也可用木板、木棍、竹篱代替。敷料为棉花、纱布、毛巾用作夹板衬垫。缠夹板可用绷带、三角巾或绳子。4、伤员的搬运伤员经过现场急救处理后，需要进一步到医院救治，拨打120。现场常用的搬运方法有：（1）担架搬运法：用担架搬运时，要使伤员头部向后，以便后面抬担架的人可随时观察其变化。（2）单人徒手搬运法：轻伤者可扶着走，重伤者可让其伏在急救者背上，双手绕颈交叉下垂，急救者用双手自伤员大腿下抱住伤员大腿。5、伤员的途中护理抬伤员上下汽车，头要稍低一些。伤员上汽车后，身体与前进方向成垂直角度。担架要固定好，防止开车和刹车碰伤。发现有突然呼吸，心脏骤停应立即进行口对口吹气或胸外心脏挤压。二、工地创伤一般救护措施1、颅脑损伤的救护这类损伤现场处理手段很少，只有迅速送大医院治疗，在院前抢救时始终不能忘记颈部动作，稳定头颈部保持呼吸通畅。不能保持通畅时，有呕吐，可将伤员置于在侧俯卧位（昏迷体位）。2、胸部损伤的救护开放性气胸的急救，迅速用敷料棉垫封盖伤口，使胸腔与外界不相通，其三边用胶布固定，另一边留作活瓣或排气用。张力性气胸，需要立即排气，可迅速用一支粗针头，在受伤侧第二肋间锁骨中线处刺入胸腔排气减压。胸部刺入伤如刀子，铁件等，在现场急救时不宜立即拨除，要加固该异物，在搬运伤员时尽量不使异物移动。3、脊柱损伤的救护脊柱损伤，多发生在高坠、车祸或刺伤等场合。在急救中，唯一安全的措施是按有脊髓损伤的可能，救护人站在伤员头端，用手和膝动作轻柔地固定伤员颈部于自然体位，使颈椎长轴与躯干轴方向一致，搬动时应有几个救护人员协同保持伤员躯体呈长轴搬动，同时保持颈椎的稳定，平放于脊柱托板或木板上，然后用垫子毯子或手巾垫身体之下，以保持患者头，颈椎与脊柱在一条轴线上，当伤员仰卧时，可用沙袋固定头部。有脊柱损伤者，救护人员严禁用抱或背的形式搬运伤员。4、四肢损伤的救护四肢损伤一般很少危及生命，但处理不当也可导致永久性残废。骨折，骨折可分开放性骨折和闭合性骨折两类，现场的治疗，有条件就直接用夹板对损伤部位进行合适的固定，开放性的伤口，在夹板固定前，用无菌敷料复盖，然后迅速送往医院。断肢，也称肢体离断，现场处理是及时止血及注意防止断端的感染，在大量出血时，选用血压计充气袋或压束带压迫肢体的近心端，（上臂，大腿）的供应动脉止血。断肢在室温下可存活4-6小时，低温下可存活18小时，但应避免断肢冻结。断肢必须保持清洁，去掉碎片，随伤者一起转送擅长外科的医院争取断肢再接成功。5、对异物刺入的救护对异物刺入，不要在现场拨掉刺入的异物，首先用夹板固定受伤部位刺入异物，才能安全转送。现场控制活动性出血，可
