深层搅拌桩专项施工方案.doc

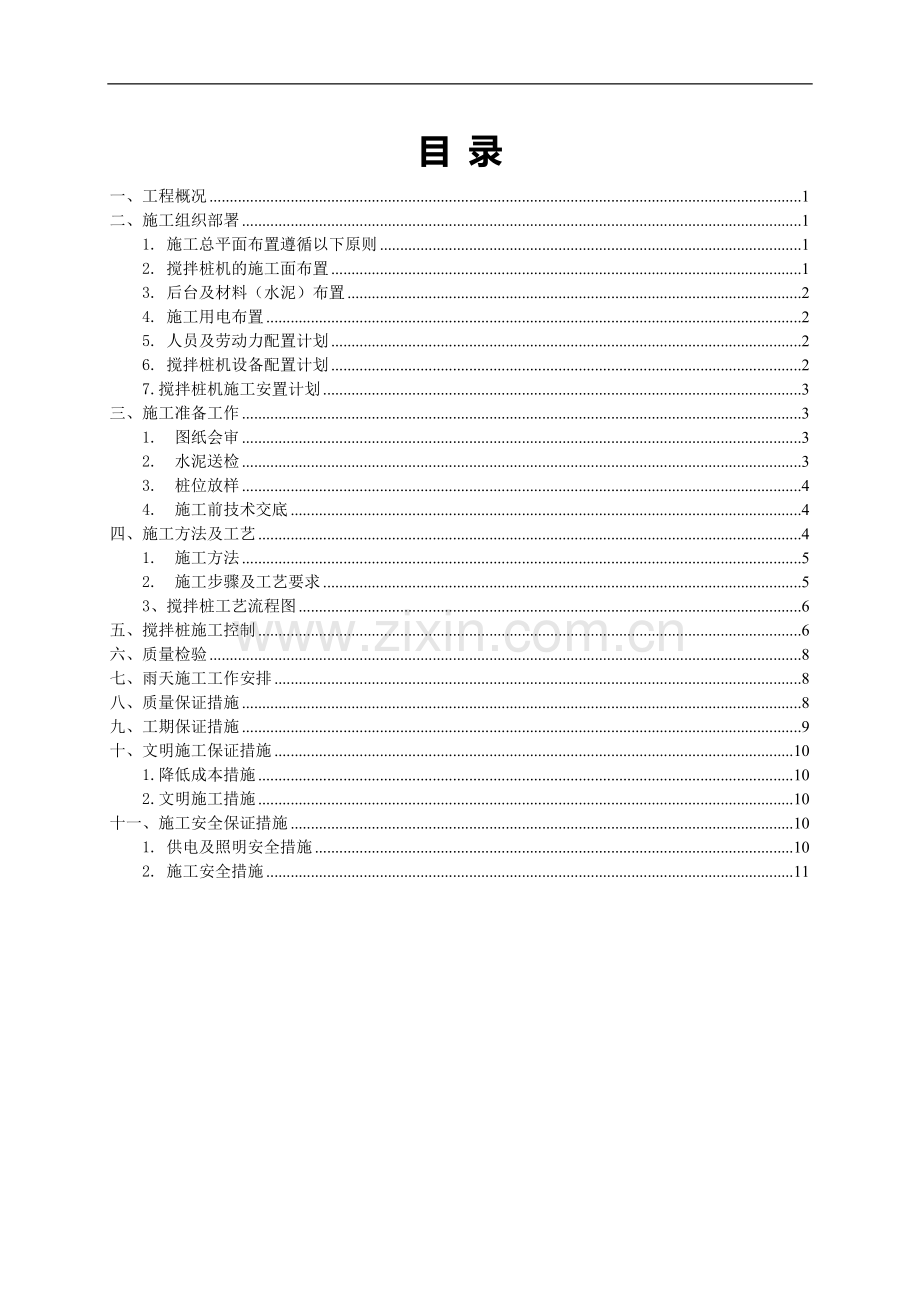

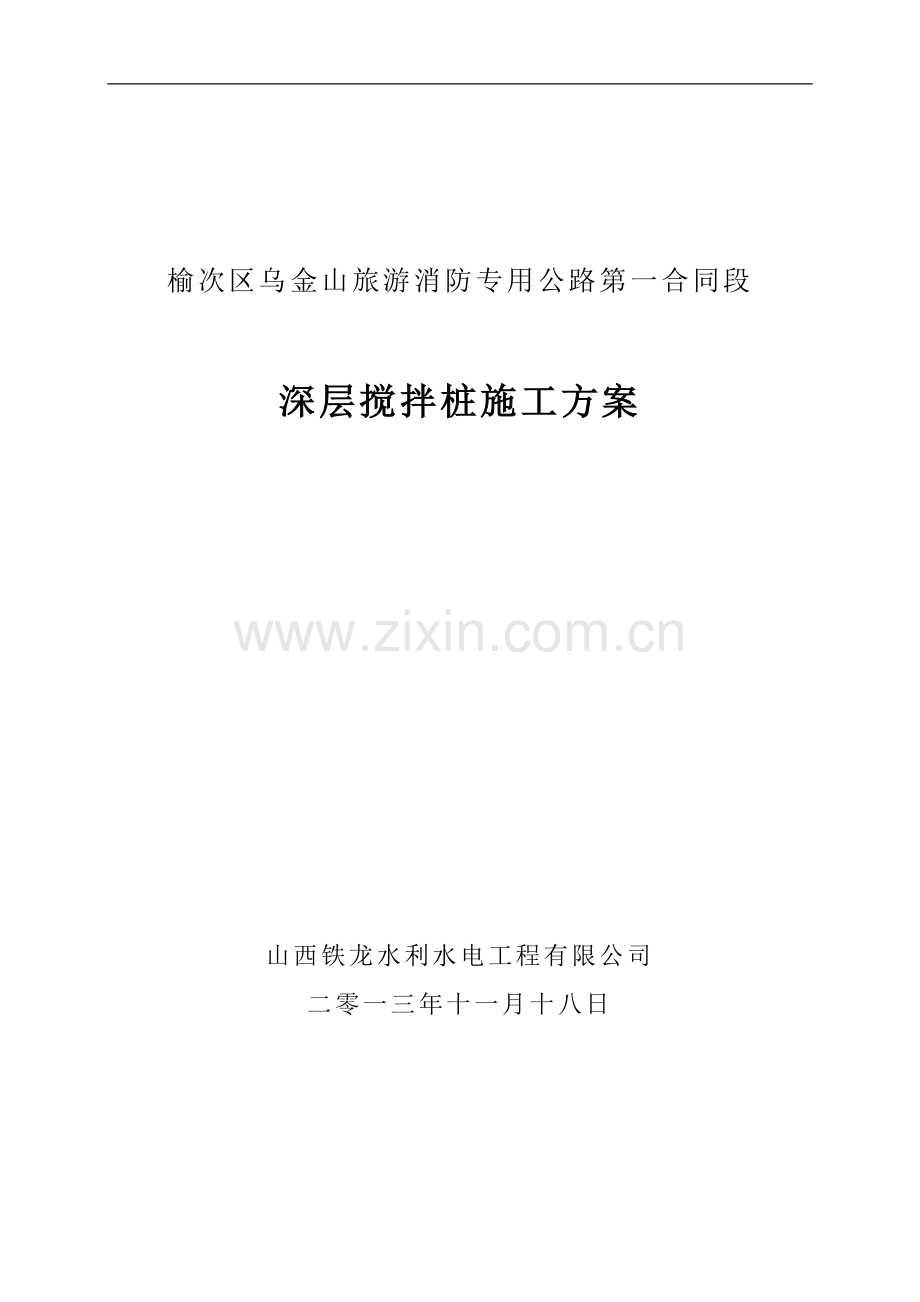

中科华圣（北京）岩土工程有限公司 榆次区乌金山旅游消防专用公路第一合同段 深层搅拌桩施工方案山西铁龙水利水电工程有限公司二零一三年十一月十八日7目 录一、工程概况1二、施工组织部署11. 施工总平面布置遵循以下原则12. 搅拌桩机的施工面布置13. 后台及材料（水泥）布置24. 施工用电布置25. 人员及劳动力配置计划26. 搅拌桩机设备配置计划27.搅拌桩机施工安置计划3三、施工准备工作31. 图纸会审32. 水泥送检33. 桩位放样44. 施工前技术交底4四、施工方法及工艺41. 施工方法52. 施工步骤及工艺要求53、搅拌桩工艺流程图6五、搅拌桩施工控制6六、质量检验8七、雨天施工工作安排8八、质量保证措施8九、工期保证措施9十、文明施工保证措施101.降低成本措施102.文明施工措施10十一、施工安全保证措施101. 供电及照明安全措施102. 施工安全措施11一、 工程概况线路走廊地处榆次北山山前倾斜平原区和黄土台地地貌单元。分界点在线路K1+930左右，大里程方向为山前冲洪积倾斜平原区，小里程方向为黄土台地区。总体地势为东北高西南低，地面最高点位于南门东侧一带，标高为991.8m，最低点位于跨越涧河一带，标高为885m,最大相对高差106m,地面坡度2.65%左右，表层被第四系上更新统粉土覆盖。项目所在的榆次区气候为典型的暖温带半湿润大陆性季风气候，夏季炎热多雨，冬季寒冷干燥，春、秋短促，年平均气温9.8，绝对最高温度39.4，绝对最低温度-25.5。历年最大风速25m/s，历年平均风速2.4m/s。本工程为榆次区乌金山旅游区消防专用公路中特殊路基处理中深层搅拌桩处理部分，项目地点为乌金山旅游区西左村。二、施工组织部署根据本工程的规模和特点，为确保该工程的施工质量、安全及工期，拟定各项计划进行布置。1. 施工总平面布置遵循以下原则（1） 符合施工条件的场地第一阶段先进2台深层搅拌桩机施工，第二阶段后面逐步完善施工场地后，跟随进桩机。 （2） 桩机行进线路最短，且施工方便。（3） 考虑桩机进、退场所需场地，以及材料运输时所需的回车场地。（4） 最大限度减轻施工对环境造成的污染。（5） 遵守劳动保护、技术安全以及消防法规等有关规定。 2. 搅拌桩机的施工面布置（1） 根据各机的钻杆长度合理安排至相应桩长的工作面（并标明桩位分布图施工里程、编制机号，统一安装在指定位置）且保证有足够的施工场地和工程量，避免中途转场或滞工，以免影响工期。（2） 避免影响交通、材料运输及交叉施工作业。（3） 保持与其他设施（如电力、供水等）的安全距离3. 后台及材料（水泥）布置（1）（编制对应机号）与水泥堆放承台应避开桩位范围，不影响车辆通行。（2）制浆池与水泥堆放承台相连，搭设防雨设施。（3）水泥承台应高出自然地面50cm，并在外围挖50cm的排水沟。（4）因所用材料水泥粉尘较大，堆放应远离生活区、居民区及公共场所有一定距离，四周用帆布围蔽。4. 施工用电布置（1） 本工程按建设方接至指定电源，根据各台搅拌桩机的电机功率合理配线安装，电缆线路以不影响桩机作业及交通为准。（2） 电缆遵照相应规范接驳，尽量布置在场地边缘，以安全且不影响正常施工为宜。5. 人员及劳动力配置计划（1） 本标段主要为两个作业组同步进行施工（即南侧、北侧）现场主管孟登宇，联系电话：[phone]，负责全面管理和各项关系协调。（2） 现场施工1名 负责生产、安全、质量的管理，每日水泥需求提前汇报。（3） 资料员1名 负责每日的记录表的收集、整理、汇总，桩号上图。（4） 搅拌桩机操作工人约10人。6. 搅拌桩机设备配置计划为保证有效工期，必须按施工场地展布的最大可能性来配备充足的机械设备，拟投入第一阶段2台桩机。第二阶段具体视现场电源情况及时调节。搅拌桩机主要技术参数如下：（1） 地基加固深度：10m（2） 成桩直径： 标准500mm最大600mm（3） 钻机转速：（正）r/min15、25、44、70、108（4） 钻机转速：（反）r/min17、29、52、82、126（5） 最大扭矩：KNM24.05（6）提升速度:m/min0.228、0.386、0.679、1.081、1.665 下钻速度:m/min0.268、0.455、0.800、1.273、1.960（7）下钻提升力:KN78.4（8）钻杆规格;125125mm（9）纵向单步行程:1.2m横向单步行程:0.5m（10） 电机功率:主电机60KW油泵电机45KW浆泵电机15KW（11） 整机重量:12000kg （12）系列型号：PH5A、PH5B、PH5E7.搅拌桩机施工安置计划因施工条件等因素，考虑单侧循序施工法。计划24小时不间断施工，2台深搅桩机可同时投入生产。三、施工准备工作1. 图纸会审为了在施工前能发现，审核出图纸中存在问题后，应按工作程序报业主协商解决，并作好图纸会审记录。2. 水泥送检首先，选择具有合格资质的生产厂家，将要进场使用的水泥等材料送至当地有CMA质认证的建材质监部门检验，同时材料应具备出厂合格证、自检报告、生产日期、批号等。材料必须经检验合格后方可投入使用。作好水泥供应计划。3. 桩位放样根据测量点准确放好编排桩桩位，并复检，做好桩位定点标记。4. 工前技术交底由项目总工程师针对设计意图及技术要求，结合试桩资料对质检员、施工员、技术员进行施工技术交底，其内容应结合设计图纸要求和施工要求进行。对每一个施工质量关键点，有疑问的地方要达到一致的认识。然后由施工员、质检员对每一工区的负责人、机长进行技术交底；最后由机长对工人进行施工技术交底和安全技术交底。根据施工图纸，主要施工参数和设计要求如下： 桩径： 500mm 桩距偏差：不大于50mm 钻杆垂直度：不大于1.0% 桩长： 不小于各工区的设计桩长 水泥： 32.5矿渣硅酸盐水泥 单桩喷浆量：不少于60kg/m 水灰比： 0.5 停灰面：高于桩顶标高500mm 送浆管长度：不大于80m 成桩工艺：两喷四搅 提升速度不得超过1.2m/min 四、施工方法及工艺水泥土喷浆搅拌法加固软土地基是利用水泥和水按一定比例均匀搅拌成为固化剂的浆液，通过特制的深层搅拌机械，在地基深处就地将软土和浆液进行强制搅拌，经拌和后的混合物发生一系列物理化学反应，使软土硬结成具有整体性、水稳定性和一定强度的加固体。1. 施工方法由于本工程工期紧，为便于进行施工质量、进度和安全管理，拟考虑分工区进行施工，避免机械紊乱、降低工效。2. 施工步骤及工艺要求（1）清除障碍：清除施工范围内的场地及地下障碍物。（2）拆除路面、平整场地：先将施工场地加以平整，确保桩机正常行走，工作面宽度必须保证桩机正常施工，再按设计图纸准确测放桩位轴线后，桩机方可进入施工现场，施工要求水源充足，合理布置施工现场。（3）桩机就位：按照测放的桩位，将桩机移至桩位上，桩尖对准桩位，桩位偏差不大于5cm，调平机台，以线垂调整机身垂直度，垂直误差小于1.0%（4）配制水泥浆：接照设计要求的掺入比、桩长，将计算出来的32.5矿渣水泥用量放入搅拌池中，加计算出来的水进行搅拌配制浆液，水灰比为：0.5，浆液的搅拌时间大于3分钟，不长于2小时，采用两次搅拌法，按设计掺入量不少于60kg/m。（5）搅拌成桩：将桩机钻头尖部对准桩位下钻，一边打开送浆泵送水至钻头出浆口，一边搅拌下钻，一边喷水至设计持力层后边搅拌边提升送浆，直至桩顶标高后，再重复工作一次。整个过程需均匀喷浆，共两喷四搅，喷浆量要严格根据电机调速器进行均匀调整。（6）成桩后，关闭送浆泵，移机至下一桩位进行施工。3、搅拌桩工艺流程图双向垂直度控制制备水泥浆、送浆拆除路基、场地平整、测量放桩位及复核深层搅拌机就位喷浆搅拌下沉喷浆搅拌提升重复喷浆搅拌下沉清 除 障 碍重复喷浆搅拌提升至设计桩顶停止送浆、清除钻头异物桩机移位施工下一根五、搅拌桩施工控制1、根据设计工作量并结合工期等素因，拟定进机2台，具体视现场情况调整。指派管理人员负责文明安全施工，编制好机台编号、水灰比、桩长等制成标牌统一悬持于桩机明显指定位置。2、开钻前，应用水清洗送浆管道，检查有无堵堵塞现象，检查机具各部件是否完好，确保正常施工。3、为保证水泥搅拌桩桩体垂直度满足规范要求，在主机上悬挂一吊锤，通过控制吊锤与钻杆上、下、左、右距离相等来进行控制，其误差不大于1%。4、为了确保桩体每米掺合量以及水泥浆用量达到设计要求，每台机械均应配备深度仪和比重计，以备监理工程师和项目经理部质检人员随时抽查检验水泥浆水灰比是否满足设计要求。5、水泥搅拌配合比：水灰比0.5，每米掺灰量60kg. 水泥浆严格按照设计的配合比配制，水泥中不得有结块或杂物。为防止水泥离析，搅拌机应不断搅动。6、水泥搅拌桩施工采用四喷两搅工艺。第一次下钻时为避免堵管需带水下钻，每一次下钻和提钻时一律采用低档操作，复搅时可提高一个档位。喷浆压力不小于0.7Mpa。7、为保证水泥搅拌桩桩端、桩顶及桩身质量，第一次提钻喷浆时应在桩底部停留30秒，进行磨桩端，余浆上提过程中全部喷入桩体，且在桩顶部位进行磨桩头，停留时间为30秒。8、施工时应严格控制喷浆时间和停浆时间。每根桩开钻后应该连续作业，不得中断喷浆。严禁在尚未喷浆的情况下进行钻杆提升作业。储浆罐内的储浆应不小于一根桩的每米用量60kg。若储浆量小于上述重量时，不得进行下一根桩的施工。9、施工中发现喷浆量不足，应按监理工程师要求注浆整桩复搅，复喷的喷浆量不小于设计用量。如遇停电、机械故障原因，喷浆中断时应及时记录中断深度。在12小时内采取补喷处理措施，并将补喷情况填报于施工记录内。补喷重叠段应大于100cm，超过12小时应采取补桩措施。10. 如果因返浆较多，将原施工桩位标志埋没时，必须重新利用原外引测量点布置桩位。11.现场施工人员认真填写施工原始记录，记录内容应包括：（1）施工桩号、施工日期、天气情况；（2）喷浆深度、停浆标高；（3）灰浆泵压力、管道压力；（4）钻机转速；（5）钻进速度、提升速度（6）浆液流量；（7）每米喷浆量和外掺剂用量；（8）复搅深度。六、质量检验1、触探试验：根据轻便触探击数（N1O）与水泥土强度对比关系，当桩身1d龄期的数N10大于15击时，桩身强度已能满足设计要求；或者7d龄期的击数N10大于原天然地基击数1倍以上时，桩身强度也能达到设计要求。轻便触探的深度一般不超过4m。2、水泥搅拌桩成桩28天后，用钻孔取芯的方法检查其完完整性、桩土搅拌均匀程度及桩的施工长度。每根桩取出的芯样由监理工程师现场指定相对均匀部位，送实验室做（3个一组）28天龄期的无侧限抗压强度试验，其强度不小于1.0Mpa.留一组试件做三个月龄期的无侧限抗压实验，以测定桩身强度。3、对搅拌取芯后留下的空间应采用同等强度的水泥砂浆回灌密实。七、雨天施工工作安排 雨天施工关键应做好如下工作： 1.水泥、油料等材料的保管工作； 2.做好雨天施工便道的畅通工作； 3.注意防止场地积水，遇有积水时应及时疏干； 4.针对性地及时调整雨天施工计划，加大非雨天施工强度； 5.做好雨天防寒、卫生措施，防止施工人员产生病患，延误工期； 6.注意提前收听天气气象预报，及时做好雨天工作生产安排； 7.防雷击。八、质量保证措施（1）搅拌桩施工过程严格按设计要求进行。（2）所有进场搅拌桩机均有出厂合格证及受检正常可用，匹配设备应齐全。（3）桩机施工人员必须具备一定操作技能水平并进行过岗前培训持证上岗。（4）开工前，应由技术人员对各施工班组进行技术交底，并形成书面记录；明确各级岗位责任制度以及桩机规程等。（5）进场水泥均顺通过质检部的检验合格方可使用。（6）应定时检查搅拌桩的成桩直径及喷浆均匀程度。对使用的钻头应定期重复检查，其直径磨耗量不得大于10mm。（7）搅拌桩施工时应对桩长、水泥浆配制掺灰量、复搅长度、提升速度等关键指标严加控制，以确保满足设计及规范要求。（8）桩机及其匹配机具的易损件应有充足备用量，其配套钻杆长度及数量应配备足够。九、工期保证措施 1. 根据本工程总工期目标30天，制订详细的施工进度计划，明确进度目标，将进度目标细分到各施工机台。并建立工期实施目标的体系。 2. 及时组织足够的施工机械和施工人员进场施工，保证施工进度。制订日施工进度计划和周施工进度计划，在施工进度不能达到计划时，及时增加施工机械和施工人员，并分析进度落后的原因，保证计划按时完成。 3. 抓紧前期准备工作（如测设测量控制点、桩机材料进场等），包括准备好可正常运转的可随时投入赶工使用的搅拌桩机，完工后及时组织退场、配合工程验收，以保证总工期实现。 4. 协调好各机组、各施工作业面的关系。按正确的施工工序进行施工，根据关键工期，确保按时完成。 5. 协调好与业主、监理、设计、质检单位的关系，各单位互相配合，对图纸上标示不明、错误或设计变更的部分要及时提出，不能因施工图纸方面的原因拖延工期。 6. 协调好与材料供应商的关系，要求材料供应商根据工程进度和工期的要求，制订材料供应计划，保证材料的及时供应。 7. 加强质量检查，保证施工质量，防止出现质量事故，避免因质量事故耽误工期。 8. 做好雨天施工的防护措施，将雨天对施工的影响降到最低程度。十、文明施工保证措施 1.降低成本措施 （1） 认真识图，不发生误会图纸意图的施工，减少返工现象。 （2） 不偷工减料，但绝不浪费水泥，使用材料必须先计划，后施工。 （3） 施工用材料要有计划，每天工完场清，不得有剩余大量水泥浆等材料。 2.文明施工措施 （1） 加强对工人的文明施工教育，社会公德教育，提高全体员工的文明施工意识，树立项目主人公思想。使全体员工认识到文明施工是公司的形象，是队伍素质的反映，是安全生产的保证，以提高员工文明施工和加强现场管理的自觉性。 （2） 各机台工地内临时设施的搭建，水电管线的敷设，后台的安置，桩机的摆放都要布置合理，整齐规范。 （3） 工地和宿舍场地不乱倒垃圾，不乱仍弃物，不随地大小便，讲卫生，保持场容整洁。 （4） 不打架，不骂人，不随便拿用别人物品。杜绝黄、赌、毒等违法行为。（5） 遵守职业道德和社会公德，爱护花草树木和市政设施，不准损坏城市环境设施和市政公用设施。十一、施工安全保证措施1. 供电及照明安全措施（1）施工现场临时用电严格执行施工现场临时用电安全技术规范的规定执行。（2）临时用电线路推行“三相五线”接线方式，做好接零或接地保护。（3）临时用电线路的安装、维修和拆除，均应由持上岗证的电工完成。（4）实行一机一闸，严禁一闸多机。（5）所有配电箱、开头箱必须有门、有锁和防雨措施。（6）开关箱必须安装符合要求的漏电保护开关（7）凡使用的电线电缆不得有脱皮、露芯等易引起漏电现象。（8）移动电气设备的供电线路，应使用橡胶电缆，穿过行车道时应穿管敷设，破损电缆不得使用电。（9）检修电气设备时应停电作业，电源箱或开关箱拖柄应挂“有人操作，严禁合闸”的警示牌或设专人看管。（10）严格使用铜丝，铁丝代替保险丝使用。（11）照明行灯应有保护罩；行灯手柄应绝缘良好且耐热、防潮；行灯变压器必须采用双组型。（12）照明灯具与易燃物之间，应保持一定的安全距离；当距离不够时，应采取隔热措施。2. 施工安全措施（1）桩施工前，对邻近施工范围内原有建筑物、地下管线等进行检查，对有影响的工程，应采取有效的加固防护措施或隔震措施，施工时加强观测，以确保施工安全。（2）桩施工前先全面检查机械各个部分及润滑情况，钢丝绳是否安好，发现有问题及时解决，检查后要进行试运转，严禁带病作业。桩机设备应由专人操作，并经常检查机架部分有无脱焊螺栓松动，注意机械的运转情况，加强机械的保养，以保证机械正常使用。机械操作人员必须持证上岗。（3）桩机机架安设铺垫平稳、牢固，防止钻具突然下落，造成人员伤亡和设备损坏。（4）现场操作人员要戴安全帽，高空作业佩安全带，高空检修桩机，不得向下乱丢物件。有心脏病、高血压病者，不能从事高空作业。(5)夜间施工，设足够的照明设施，雷雨天、大风、大雾天应停止桩施工作业。(6)桩施工时，5m 范围内不得有人员走动或进行其他作业，非工作人员不准进入施工区区域。(7)加强施工现场人员安全教育：对所有从事管理和生产的人员进行全面的安全教育，通过安全教育，增强职工安全意识，树立“安全第一、预防为主”的思想，并提高职工遵守施工安全纪律的自觉性，认真执行安全操作规程。(8)施工期间保持道路平整、畅通，施工现场的洞、坑、沟、井口等危险处，设安全防御设施及安全警示牌，夜间设红灯示警。(9)施工现场设置足够的消防水源和消防设施网点，消防器材有专人管理，不得乱拿乱动，建立安全防火责任制，并划分防火责任区。(10)施工现场配备齐全有效的安全设施如安全网、洞口盖板、护栏、防护罩、各种限制保险装置等，并且不得擅自拆除或移动，因施工确定需要移动时、需采取相应的临时安全措施。(11) 现场的各类材料的堆放不得超过规定的高度。施工现场明确划分用火作业区、易燃、可燃材料堆放场、仓库、易燃废品集中点等，并张贴醒目的防火标志。(12)高压线下每边6米（共12米）做好施工围栏，以确保安全距离。(13)搅拌桩施工过程中每台桩机必须保证有一人以上监测桩机施工安全问题。(14)各机台做好设备的防盗工作，杜绝黄、赌、毒等违法行为。榆次乌金山消防专用公路特殊路基处理搅拌桩施工进度计划序号工作内容持续时间工程量2013年11月25日2013年12月31日一周二周三周四周五周六周11号机37天37000m22号机37天37000m情况说明：每台设备施工能力1000m/天，工程量约74000m下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
