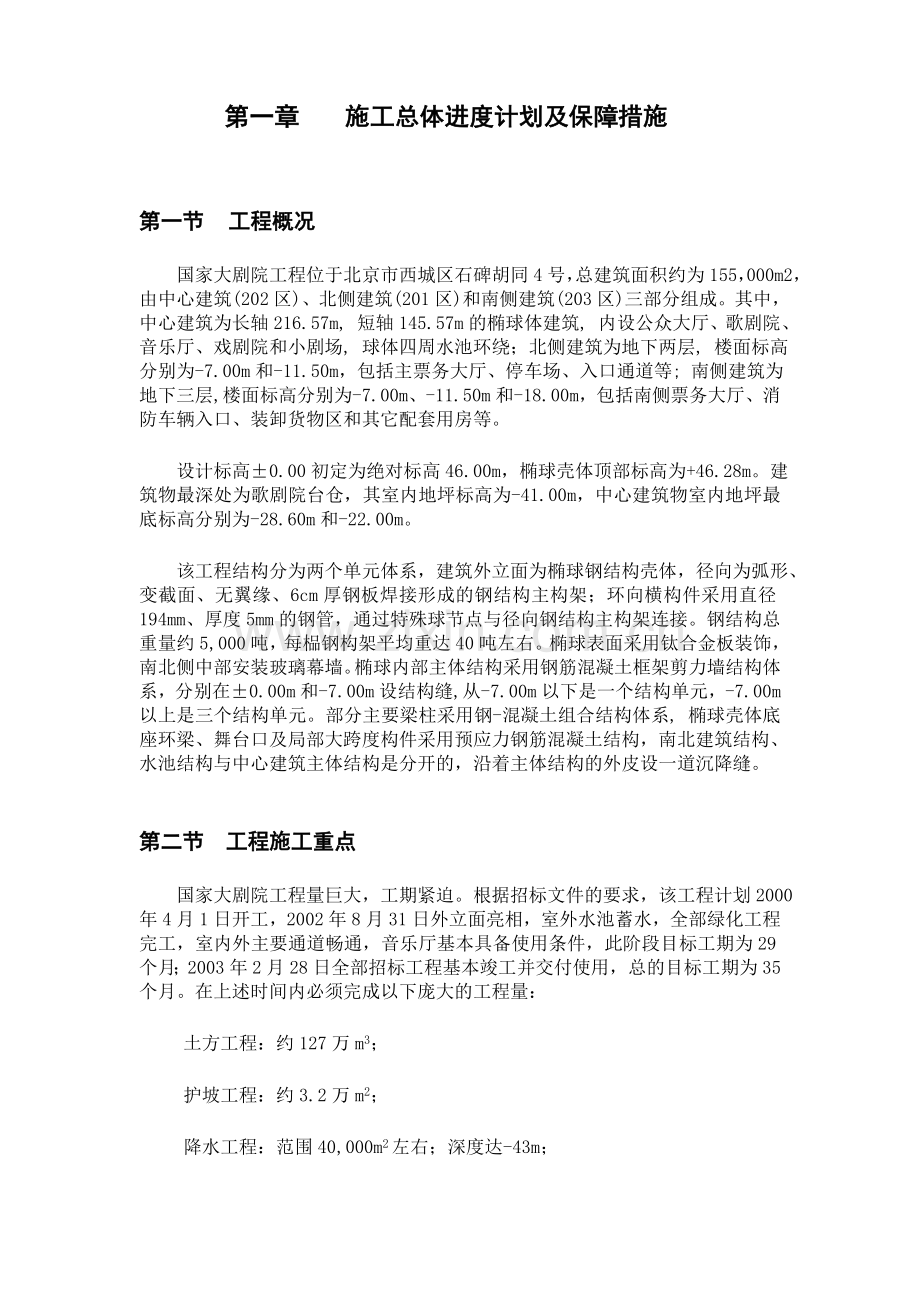

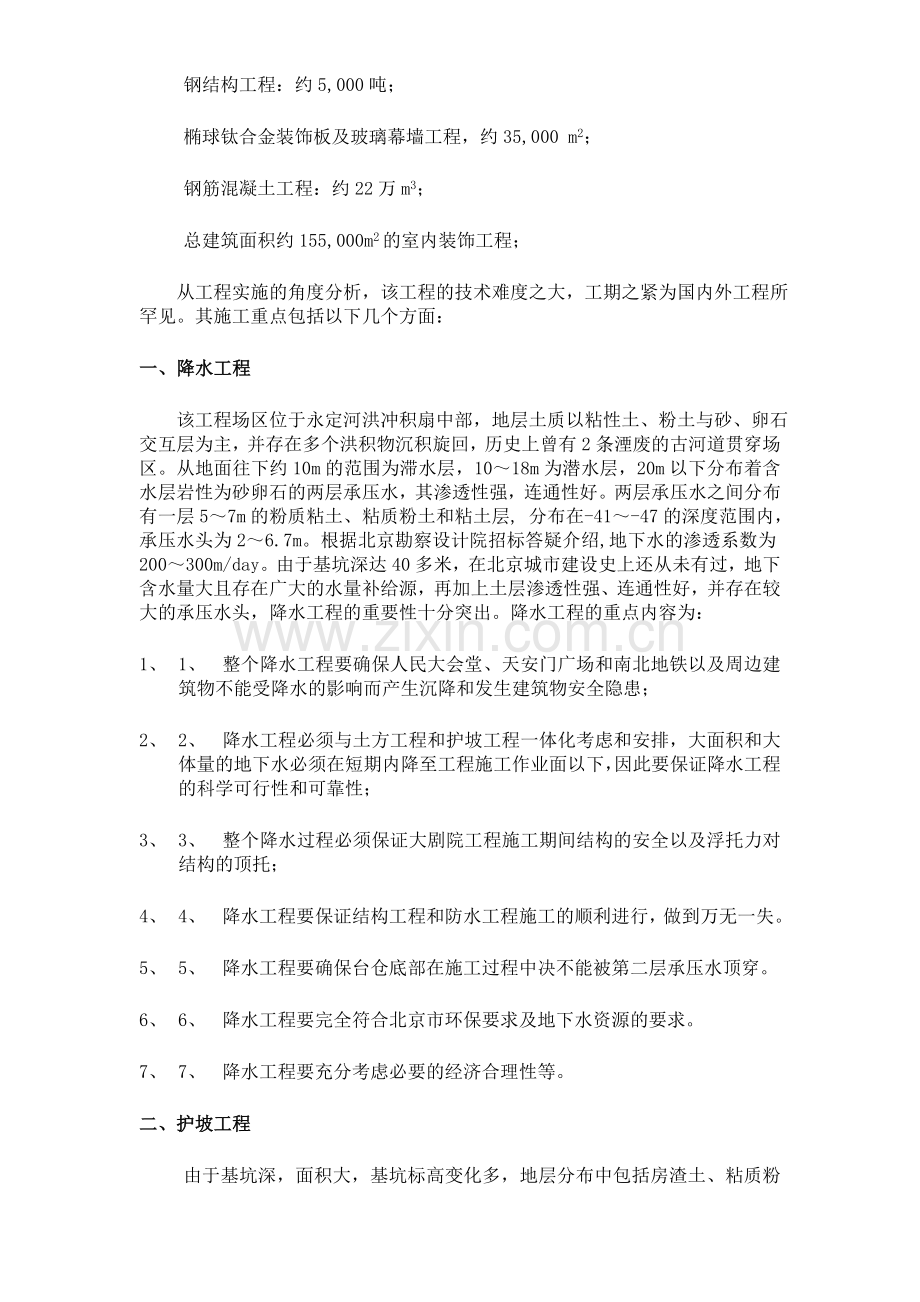

第一章 施工总体进度计划及保障措施第一节 工程概况 国家大剧院工程位于北京市西城区石碑胡同4号，总建筑面积约为155，000m2，由中心建筑(202区)、北侧建筑(201区)和南侧建筑(203区)三部分组成。其中，中心建筑为长轴216.57m, 短轴145.57m的椭球体建筑, 内设公众大厅、歌剧院、音乐厅、戏剧院和小剧场, 球体四周水池环绕；北侧建筑为地下两层, 楼面标高分别为-7.00m和-11.50m，包括主票务大厅、停车场、入口通道等; 南侧建筑为地下三层, 楼面标高分别为-7.00m、-11.50m和-18.00m，包括南侧票务大厅、消防车辆入口、装卸货物区和其它配套用房等。 设计标高0.00初定为绝对标高46.00m，椭球壳体顶部标高为+46.28m。建筑物最深处为歌剧院台仓，其室内地坪标高为-41.00m，中心建筑物室内地坪最底标高分别为-28.60m和-22.00m。 该工程结构分为两个单元体系，建筑外立面为椭球钢结构壳体，径向为弧形、变截面、无翼缘、6cm厚钢板焊接形成的钢结构主构架；环向横构件采用直径194mm、厚度5mm的钢管，通过特殊球节点与径向钢结构主构架连接。钢结构总重量约5,000吨，每榀钢构架平均重达40吨左右。椭球表面采用钛合金板装饰，南北侧中部安装玻璃幕墙。椭球内部主体结构采用钢筋混凝土框架剪力墙结构体系，分别在0.00m和-7.00m设结构缝,从-7.00m以下是一个结构单元，-7.00m以上是三个结构单元。部分主要梁柱采用钢-混凝土组合结构体系, 椭球壳体底座环梁、舞台口及局部大跨度构件采用预应力钢筋混凝土结构，南北建筑结构、水池结构与中心建筑主体结构是分开的，沿着主体结构的外皮设一道沉降缝。第二节 工程施工重点 国家大剧院工程量巨大，工期紧迫。根据招标文件的要求，该工程计划2000年4月1日开工，2002年8月31日外立面亮相，室外水池蓄水，全部绿化工程完工，室内外主要通道畅通，音乐厅基本具备使用条件，此阶段目标工期为29个月；2003年2月28日全部招标工程基本竣工并交付使用，总的目标工期为35个月。在上述时间内必须完成以下庞大的工程量：土方工程：约127万m3；护坡工程：约3.2万m2；降水工程：范围40,000m2左右；深度达-43m；钢结构工程：约5,000吨；椭球钛合金装饰板及玻璃幕墙工程，约35,000 m2；钢筋混凝土工程：约22万m3；总建筑面积约155,000m2的室内装饰工程； 从工程实施的角度分析，该工程的技术难度之大，工期之紧为国内外工程所罕见。其施工重点包括以下几个方面：一、降水工程 该工程场区位于永定河洪冲积扇中部，地层土质以粘性土、粉土与砂、卵石交互层为主，并存在多个洪积物沉积旋回，历史上曾有2条湮废的古河道贯穿场区。从地面往下约10m的范围为滞水层，1018m为潜水层，20m以下分布着含水层岩性为砂卵石的两层承压水，其渗透性强，连通性好。两层承压水之间分布有一层57m的粉质粘土、粘质粉土和粘土层, 分布在-41-47的深度范围内，承压水头为26.7m。根据北京勘察设计院招标答疑介绍,地下水的渗透系数为200300m/day。由于基坑深达40多米，在北京城市建设史上还从未有过，地下含水量大且存在广大的水量补给源，再加上土层渗透性强、连通性好，并存在较大的承压水头，降水工程的重要性十分突出。降水工程的重点内容为：1、 1、 整个降水工程要确保人民大会堂、天安门广场和南北地铁以及周边建筑物不能受降水的影响而产生沉降和发生建筑物安全隐患；2、 2、 降水工程必须与土方工程和护坡工程一体化考虑和安排，大面积和大体量的地下水必须在短期内降至工程施工作业面以下，因此要保证降水工程的科学可行性和可靠性；3、 3、 整个降水过程必须保证大剧院工程施工期间结构的安全以及浮托力对结构的顶托；4、 4、 降水工程要保证结构工程和防水工程施工的顺利进行，做到万无一失。5、 5、 降水工程要确保台仓底部在施工过程中决不能被第二层承压水顶穿。6、 6、 降水工程要完全符合北京市环保要求及地下水资源的要求。7、 7、 降水工程要充分考虑必要的经济合理性等。二、护坡工程由于基坑深，面积大，基坑标高变化多，地层分布中包括房渣土、粘质粉土、粉质粘土，砂卵石层，卵石直径在20mm以上的占卵石层的比例在5095%，再加上对工程极为不利含水层分布，导致护坡工程不仅工程量大，而且施工难度较大。护坡工程的重点内容为：1、 1、 护坡方案要科学合理，切实可行，确保深基坑边坡支护的安全可靠性；2、 2、 护坡工程必须与降水工程和土方工程一体化安排，要为降水工程和土方工程的顺利施工创造极其快捷和良好的前提条件；3、 3、 护坡工程在确保为后续施工创造出良好的施工作业面的同时，还要尽可能地减少不必要的土方回填。4、 4、 护坡工程要尽量减少与土方施工的工序穿插的次数，以缩短工期；5、 5、 护坡工程要充分考虑到其经济合理性等。三、 土方工程由于基坑深，面积大，基坑标高变化多，整个土方工程量很大，约 127万方，为后续工程施工提前创造出良好的工作面是土方工程的关键之所在。土方工程要重点内容为：1、 1、 土方工程与护坡工程和降水工程的合理衔接与交叉施工，并互相创造条件，并及时为底板垫层和底板施工创造条件；2、 2、 土方工程的施工顺序、施工范围的合理安排以及土方坡道的合理布置；3、 3、 土方工程要优先为护坡工程和降水工程机械设备的施工进出场创造条件；4、 4、 土方工程要考虑在现场存留足够的砂卵石回填量，同时减少土方外运量，缩短关键线路工期，降低工程造价；5、 5、 土方工程机械设备的有效投入与合理安排，尤其是对土方工程合理、高效的组织，包括多个土方卸土点的选择、多条运输线路的优化选择和车辆分散与分流、对交通线路的疏导与畅通等，确保在计划工期内完成巨大的土方工程量；6、 6、 土方工程要为结构施工及时创造工作面，同时在土方施工过程中要保证地基基础土层不受扰动与破坏；7、 7、 土方工程必须完全符合北京市环境保护要求，科学组织以减少交通拥堵、道路遗洒和噪音对市民生活的影响等。四、 钢结构工程 整个中心建筑为长轴216.67m、 短轴145.57m、球壳顶部标高为62.28m的椭球体钢屋架，主构架为弧形、变截面、无翼缘、6cm厚钢板切割焊接形成，每榀主构架长度在50100m，平均重约40吨，整个椭球所覆盖的范围之内没有任何支撑结构，环向为弧形，横构架采用直径194mm、厚度为5mm的钢管，通过特殊球节点与径向钢屋架连接。钢结构工程的重点内容为：1、 1、 钢结构加工安装详图设计工作的有效组织，详图设计的深度、质量不仅要完全符合原设计的要求，而且要成为指导整个钢结构的制作加工和安装的依据；2、 2、 钢结构主构件和环向构件的切割、加工和焊接的精度必须完全满足设计和规范对尺寸、弧形曲率和变形控制等的要求；钢结构的球形连接件的精加工要完全符合设计对其工艺的要求，确保环向构件安装的精度和可调节性；3、 3、 主构架的熔透焊接及其变形控制，焊缝的焊接质量及其无损检测必须完全满足设计和规范的要求；4、 4、 椭球壳体的测量放线、定位、校正以及最终结构变形控制在设计要求的精度以内；5、 5、 大型钢构件拼装场地的准备和对钢构架的试拼装；6、 6、 大型构件的运输和运输过程中的变形控制；7、 7、 确保整个椭球壳体钢结构的现场安装的精确度、可靠性和安全性；8、 8、 钢结构工程与钢筋混凝土结构施工的合理安排，最大限度地减少甚至消除其相互影响。9、 9、 要充分考虑钢结构工程的经济合理性等。五、 防水工程 由于整个中心建筑埋置深度为国内罕见，最深达-43.00m，一般在2030m范围左右，且根据水文地质勘察报告，工程场区承压最高水位标高将达到37.25m（-8.75m），层间潜水最高水位标高可高达38.90m（-7.10m）, 整个建筑物的一半左右均位于上述水位以下；主体建筑周围是室外水池；南北建筑屋顶完全处于室外园林绿化区以下；椭球壳体为金属屋面和玻璃屋面。整个防水工程包括地下室防水、水池防水、南北建筑屋顶防水和椭球壳体屋面防水四个部分。因此整个工程的防水极为重要, 必须做到万无一失。防水工程的重点内容为：1、 1、 防水主材及其辅材的优选，保证其完全满足该特殊工程和设计以及规范的要求；2、 2、 防水做法及防水节点设计必须科学合理，对防水施工的质量必须进行严格管理和控制；3、 3、 对防水层的保护以及地面以下土方回填要确保防水层的安全可靠性；4、 4、 防水工程要刚柔结合，针对大剧院这一特殊工程，无论是刚性防水还是柔性防水，其防水等级均要有足够的安全富裕度；5、 5、 对结构施工缝、结构断面变化的地方以及阴阳角等特殊部位必须采取特殊的、最为安全稳妥的防水做法；6、 6、 球形壳体屋面防水重点要处理好屋面钛板和玻璃板块之间接缝处的防水处理以及壳体面层下的防水材料和防水层施工的质量控制等。六、大体积混凝土工程由于筏基底板厚度约3m，并且底板面积很大，底板施工要重点抓好：1、 1、 确保混凝土配合比的科学合理性；2、 2、 混凝土工程的机械设备的有效投入与合理安排，尤其是对混凝土工程的合理、高效的组织，包括多个混凝土供应点的选择、多条运输线路的优化选择和车辆分散与分流、对交通线路的疏导与畅通等，确保在计划工期内完成巨大的土方工程量；3、 3、 混凝土浇注的顺序和采取的方法和措施要确保不出现施工冷缝；4、 4、 混凝土的温度场要得到严格有效的控制；5、 5、 混凝土的添加剂和添加量的最佳选择和控制，以及对混凝土粗细骨料的质量及其含碱量的控制；6、 6、 混凝土底板的施工缝或后浇带的合理划分与施工处理等。七、屋面钛合金板的加工与安装 整个屋面为椭球形壳体，整个屋面无论是沿径向还是沿环向均为变化的曲面，且曲面曲率不同，其重点内容为：1、 1、 屋面钛板的加工和施工详图的设计不仅要完全符合设计对设计风格、规格尺寸、连接节点等的要求，其设计节点要具备可调节性，使之成为指导整个屋面钛板的制作加工和现场精确安装的依据；2、 2、 屋面钛板和幕墙玻璃加工制作的工厂监造和质量控制；3、 3、 现场安装工艺和安装施工的质量控制；4、 4、 现场安装过程中的安全控制等。八、机电工程、智能化弱电系统、舞台设备安装和高档精装修工程 由于大剧院工程的重要性与特殊性，此部分内容是实现大剧院工程的设计风格和使用功能、达到工程所追求的标准档次的关键所在，其重点内容为：1、 1、 各专业施工详图的二次设计和各系统的综合配套图纸深化设计和工艺设计；2、 2、 各种设备、材料、机电系统和舞台设备的选型及其档次和质量标准的确定，确保工程的使用功能、设计功能和标准档次；3、 3、 对重要的设备、材料的加工制造进行极其有效的工厂监造；4、 4、 现场机电安装工程、弱电智能化系统、舞台设备安装和装修施工的交叉施工，系统和设备的调试等。九、工程总承包管理国家大剧院工程是我国文化艺术事业前所未有的特大型艺术建筑，是一项国家级的标志性工程，它的建设具有非常广泛的影响和深远的意义。该工程选择了世界上最优秀的设计方案，作为该工程的施工总承包商，必须靠一流的综合实力、一流的策划与运作、一流的管理与协调、一流的技术与设备、一流的承诺与服务，才能优质高效完成大剧院工程，实现工程项目的综合目标。施工总承包管理的重点内容为：1、积极主动地为业主的服务，有效协调工程各方的工作关系，争取政府相关部门的有力支持；2、对工程图纸的二次深化设计和加工、施工详图设计以及对设计工作的全面、有效地协调；3、通过专业承包商的选择和招标，确定优秀的专业承包商；4、对设备、材料的选型、定货、加工制造与监控，对设备、材料的质量标准和档次的严格界定和把关；5、对工程质量的严格、有效地控制，确保工程实现过程精品；6、在施工和管理方面大力采用先进的科学技术和运用计算机技术；7、对工程实施阶段进行科学合理的计划、安排和有效策划、组织与协调，确保关键线路和主导工期；8、对各专业承包商的严格控制、管理、协调以及各专业承包商相互之间的密切配合；9、珍惜总承包商的地位和作用，充分发挥总承包商的综合能力，全面实现项目的综合管理目标。第三节 第三节 施工总体进度计划一、 一、 工程总体进度计划1、 1、 工程总目标与阶段目标根据招标文件要求确定如下总体竣工目标：1) 1) 2002年8月31日：外立面亮相，室外水池蓄水，全部绿化工程完工，室内外主要通道畅通，音乐厅基本具备使用条件；2) 2) 2003年2月28日：全部招标工程基本竣工并交付使用。依据总体竣工目标及投标人施工方案分解而成如下阶段目标：区域阶段目标开始时间结束时间工期（月）201区土方工程2001.11.252002.01.252混凝土结构工程2002.01.202002.04.203装修2002.04.012002.08.304202区土方护坡工程2000.04.012000.10.106地下地下室混凝土结构工程2000.09.012001.02.155.5地上结构工程2001.02.152001.06.304.5钢结构安装2001.08.102002.12.184.5金属与玻璃幕墙2001.10.152002.06.308.5音乐厅装修2001.09.012002.07.3011歌剧院、戏剧厅装修2001.12.012002.12.3013壳内空间装修2002.03.012002.08.306203区土方工程2000.10.102000.12.102混凝土结构工程2000.12.152001.05.205设备安装2001.05.012001.12.318装修2001.11.302002.08.309为保证阶段目标的实现，采取如下重要施工部署：全部工程划分5个施工区域分别组织施工，见图1-1-10；201区土方开挖与202区地下室内外回填同步进行；201区0.00回填土平台作为钢结构拼装平台；203区土方开挖在202区土方工程完成之后进行；202区钢结构安装在该区混凝土工程之后进行；大型室外埋地管线工程在2002年4月30日前基本结束；设备安装基本于2001年12月25日之前完成；2、 2、 计划编制方式为科学合理安排施工先后次序与充分说明工程进度状况，投标人在多年施工实践中总结出应实施多级计划编制体系。即：一级总体控制计划：表述各专业工程的阶段目标，是提示业主、设计、监理及总包高层管理人员进行工程总体部署的表达方式；投标人多用梦龙软件绘制双代号网络图表达，可实现对各专业工程计划进行实时监控、动态关联。本次提交一级总控计划见（图1-1-1）。二级进度控制计划：以专业工程的阶段目标为指导，分解形成该专业工程的具体实施步骤，以达到满足一级总控计划的要求，便于业主、监理与总包管理人员对该专业工程进度的总体控制。投标人多用MS-Project软件绘制横道图表达，本次提交如下二级进度控制计划：土方与护坡工程施工计划（见图1-1-2）混凝土结构工程施工计划（见图1-1-3）钢结构及幕墙工程施工计划（见图1-1-4）机电安装工程施工计划（见图1-1-5）装修与装饰工程施工计划（见图1-1-6）总图与绿化工程施工计划（见图1-1-7）施工保障计划（见表1-1-8）三级进度控制计划：是指专业工程进行的流水施工计划，供总包与分包基层管理人员具体控制每一分项工程在各个流水段的工序工期，它是对二级控制计划的进一步分解，投标人将根据实际工程进度提前12个工作周提供该计划。周、日作业计划：是以文本格式表述的当周（当日）操作计划，投标人随工程例会发布并总结，采取日保周、周保月、月保阶段的控制手段，使计划阶段目标考核实际分解至每一周、每一日。二、 二、 二级控制进度计划编制说明 1、土方与护坡工程1）第一步施工（中心建筑202区地面至-12.50m范围的施工）： 首先，在土方开挖范围的外侧打渗透井，降土层内地面至-18m范围内的表面滞水和潜水，同时进行-12.50m以上的土方开挖。开挖过程中优先为沿椭球形中心建筑周边的地下连续墙的施工创造出约25m宽的施工作业面，同时清除掉对连续墙有障碍的原有基坑护坡桩，分别在北侧建筑（201区）和南侧建筑（203区）各设两条土方运输坡道； 中心台仓区地下连续墙与周圈连续墙同步施工，但在-33.6m以上设置为盲孔，采用水泥搅拌土回填。地下连续墙施工平面流水示意见图1-4-6； 此部分土方开挖的边坡采取插筋补墙护坡技术，该技术随土方开挖同步进行，既节约工期又降低施工成本； 待地下连续墙的施工作业面形成后，马上插入施工，同时进行中心部位的土方和南侧建筑（203区）的表层土方开挖，203区的土方开挖要满足两个前提要求：一是满足坡道的设置，二是不能超挖和扰动基坑设计深度的基底土层； 随着地下连续墙的施工向前推进，在靠地下连续墙的内侧布置降水井点，其作用为降-20m以下的第一层承压水的水位； 连续墙在施工完成后，与第一层承压水底部（约-25米处）5-7m厚的粘土层形成了封闭体，再进行该封闭体内第一层承压水的内部抽水。采用该施工方法和手段进行抽水，一方面由于切断了四周补充水源，能够非常可靠和快捷地排干基坑内的水体，为后续工程施工创造了良好的干燥作业条件；另一方面，封闭进行内排水决不会影响到人民大会堂、天安门广场和南北地铁以及周边建筑物的沉降和发生建筑物安全隐患；再者，进行封闭内排水最大限度地减少了地下水资源的浪费。2）第二步施工（中心建筑物202区-12.50m至-27.00m范围的施工） 在地下连续墙施工完成后，随着地下水位的下降，及时插入进行中心建筑物（202区）-12.50m至-27.00m范围的土方开挖； 在开挖过程中，同步进行地下连续墙的锚杆施工，但土方开挖优先为锚杆施工创造工作面。3）第三步施工（中心建筑物202区-27.00m至-33.60m范围的施工） 在土方开挖至-27.00m后，进行-27.00m基坑至-33.60m基坑之间标高变化处的护坡桩施工； 待护坡桩施工完成后，进行-27.00m至-33.60m的土方开挖。 将第二步和第三步土方开挖中部分砂卵石存放在北侧原人大常委办公楼工程已开挖的基坑内（201区），一方面为今后混凝土结构施工和上部钢结构的拼装、储存和安装创造出场地条件，另一方面减少了土方外运，保证了关键线路的工期，同时为今后的室内回填和建筑物周边肥槽回填储备了足够的优良资源，有效地降低了工程造价。4）第四步施工（中心建筑202区-33.60m至-43.00m台仓范围内的施工） 在土方挖至-33.60m时，进行台仓周边的地下连续墙的刚性内支撑支护。 当台仓内经过减压井和回灌井降水，确保水位降到-43m以下时，施工台仓内的土方和台仓混凝土底板。 还可考虑-43m以下第二层承压水进行冰冻法或压力灌浆施工。有关方案已拟定，将视其详勘资料出来后，结合对现场第二层承压水水位的持续观测结果再行定夺。5）第五步施工（南侧建筑203区的施工） 在-33.6m土方开挖完成之后，及时进行中心建筑（202区）内的土方坡道的清除，同时开展南侧建筑（203区）内-8m、-9m和-10m三个区的土方开挖，在开挖过程中，一方面要及时插入上述区至地面的插筋补墙护坡施工，同时也应考虑及时插入上述三个区与-18m区之间的护坡桩施工； 在护坡桩完成之后，展开-18m范围内剩余土方的开挖。6）第六步施工（北侧建筑201区的施工） 在202区地下室结构验收后，利用中心建筑（202区）北侧储放的砂卵石进行地下室室内底板上砂卵石的回填及土方肥槽回填； 钢结构工程基本完成后开始进行201区的土方开挖，一方面进行边坡插筋补墙，另一方面清除掉原有基坑周边有障碍的护坡桩，为北侧建筑（201区）的结构施工创造条件。2、 2、 钢筋混凝土结构工程1）第一步施工（202区-33.60m以上钢筋混凝土结构施工） 随着-33.60m标高的土方开挖至设计深度、陆续创造出施工作业面，及时进行施工作业面上的混凝土垫层、底板柔性防水及保护层施工，然后进行3m厚钢筋混凝土筏式底板的施工； 在进行-33.60m标高区的底板施工时，在与台仓区的分界处暂留出5-10m左右宽的衔接段不进行钢筋混凝土底板的浇注，待台仓的结构边墙施工至-33.60m时与该底板衔接； 随着-33.60m底板施工的陆续形成，采取流水的方法进行底板以上混凝土结构施工。2）第二步施工（202区-27.00m以上钢筋混凝土结构施工） 随着-27.00m标高的土方开挖至设计深度、陆续创造出施工作业面，及时进行施工作业面上的混凝土垫层、底板柔性防水及保护层施工，然后进行3m厚钢筋混凝土筏式底板的施工。 在进行-27.00m标高区的底板施工时，同-33.60m标高区划分合理分界处于-27m标高上，尽量加快-33.6m至-27m的结构施工，尽可能保证与-27.00m结构施工基本同步； 随着-27.00m底板施工的陆续形成，采取流水的方法进行底板以上混凝土结构施工。3）第三步施工（202区台仓钢筋混凝土结构施工） 在台仓底部土方开挖至设计深度后，立即进行台仓底部混凝土垫层、底板柔性防水及保护层施工，然后进行2m厚钢筋混凝土底板的施工。 当底板施工完成之后，进行台仓四周2m厚边墙施工，边墙施工至-33.60m标高时与-33.60m标高上的底板连成一个整体。该处施工不影响整体结构施工工期。4）第四步施工（202区钢筋混凝土结构施工） 由于202区在结构设置中分缝以-7.00m为界上下分为两种形式，故可考虑-7.00m以下为一个结构单元，-7.00m以上为三个结构单元，流水段划分见图1-1-9。 随着结构外墙的陆续完成，进行外墙防水施工和防水保护，并及时验收以便插入土方回填。5）第五步施工 南侧建筑范围内的土方开挖至设计底标高，及时进行底板流水施工，同理组织进行结构施工，尽可能地为设备提前安装创造工作面。 随着结构外墙的陆续完成，进行外墙防水施工和防水保护，验收后及时进行外墙土方回填。6）第六步施工 在钢结构工程安装完成后，进行北侧建筑范围内的土方开挖，随着土方开挖至设计标高，及时进行底板与结构流水施工。 随着结构外墙的陆续完成，进行外墙防水施工和防水保护，随后进行外墙土方回填。 本区施工是完成第一竣工目标的又一关键，时间紧迫，必须合理组织安排优势资源予以保证。3、钢结构及椭球体幕墙工程1) 1) 要求设计方尽早出钢结构方案图，以便安排该部分的招标工作。2) 2) 设计图纸二次深化由专业承包商完成，其中包括加工和安装详图，同时进行材料定货；3) 3) 进行钢结构零部件的加工，同时完成整体试拼装的各项准备工作；4) 4) 进行椭球体钢屋架的整体试拼装，同时现场完成201区堆放场地的平整工作及203区结构的顶撑；5) 5) 根据运输条件和现场安装起重能力，每榀钢肋梁（主构架）分节运至现场；6) 6) 进行现场平面拼装、焊接；安装平台支撑架搭设尽可能与钢筋混凝土结构施工同步进行；7) 8) 在椭球体钢屋架安装完成后，及时进行整体验收，才可进入钢结构的防火防腐施工；8) 9) 在椭球体钢屋架完成1/3左右时，及时插入进行钛合金板和玻璃幕墙龙骨及连接件的安装，待钢结构验收后再进行幕墙的封闭工作。4、机电安装工程1） 1） 进场后即派出设计部门配合设计单位进行施工图的设计；进行施工详图、机电综合图的设计；2） 2） 土方施工时进行施工队伍的组织，机电材料、设备的选型和订货；3） 3） 结构施工时进行机电管线的预埋和机电孔洞的预留；4） 4） 202区地下结构完成后，即插入机电管线的施工，与装修进行流水组织；5） 5） 203区结构完成后，即进行该区和202区机电设备的运入，同时组织舞台设备的运入；实现房间的封闭后，即组织机房的施工；6） 6） 配合精装修的面层施工的同时，即进行机电各系统的调试和联合调试；7） 7） 优先保证音乐厅的安装调试和电梯的安装施工；5、装修与装饰(含舞台设备安装)工程1） 1） 按照招标文件的工期要求，装修工程和舞台设备安装分成两个阶段性实施计划进行施工。2） 2）装修工程于结构施工完毕后，留出4个月的时间，使机械设备全部就位和机电管线的大面积施工后，进行房间的封闭，同时开始面层施工和室外立面的装修；3） 3）装修工程在结构和粗装修施工时，将装修材料全部定型，在粗装修施工后期插入，优先完成音乐厅的施工；4） 4）舞台设备于2001年5月吊运到舞台区域，实现房间封闭后，进行舞台及升降机构的拼装和安装施工；6、室外总图和绿化工程1） 1）水池结构工程随着南侧建筑和北侧建筑的结构施工同步进行，在钢结构安装完成之后立即进行水池和南北侧建筑屋面防水施工；2） 2）在混凝土结构施工期间充分进行埋地管网的施工准备工作，于2002年4-5月集中进行市政管网施工与接驳；优先完成供水、供电、排水，保证调试用水、用电和临水及临水消防的拆除，提供装修工作条件；3） 3）市政管线完成后，进行土方的回填和道路的施工，并于2002年6月开始进行室外绿化施工；4） 4）分阶段完成室外总图和绿化工程，优先完成水池蓄水和建筑物北侧（面向长安街）和东侧（面向人民大会堂）和南侧（出入口），最后完成西侧室外总图和绿化工程，满足招标文件对第一竣工目标的要求。7、施工保障计划此计划是完成专业工程计划与总控计划的关键，其牵涉到参与工程的各个单位，内容包括：1) 1) 图纸计划：此计划要求的是分项工程所必须的图纸的最迟提供期限，这些图纸包括：类结构、建筑施工图，类钢结构、玻璃幕墙加工制作详图，施工安装节点详图，机电预留预埋详图、系统综合图以及精装修、灯光音响舞台效果施工图。其中详图和综合图等是在总承包商的综合协调下，由专业分包商深化，分包商图纸深化能力如何是制约专业工程的关键，因此对分包商的考察过程中，其必须具有对图纸深化的保障能力。图纸计划应该在合约中体现。2) 2) 方案计划：此计划要求的是拟编制的施工组织设计或施工方案的最迟提供期限。“方案先行、样板引路”是保证工期和质量的法宝，通过方案和样板制订出合理的工序，有效的施工方法和质量控制标准。3) 3) 分供分包计划：此计划要求的是分项工程开工所必须的分供、分包合同最迟签定期限。由于本工程的重要性和施工的难度，对分供方和分承包方的选择是极其重要的工作。在此计划中充分体现了对分包商、分供商的发标、资质审查、考察、报审和签认期限，其合同的签定是总控计划的里程碑。4) 4) 物资及大型施工机械进场计划：此计划要求的是分项工程所必须的材料、设备以及重大技术措施所需物资的最迟进场期限。对于特殊制作加工和国外供应的材料和设备应充分考虑其加工周期和供应周期。5) 5) 施工机械与临时设施退场计划：为保证下道工序的尽快插入，对地下连续墙设备、挖土设备、吊装设备、钢结构临时支架以及部分临建设施等制定的最迟退场或拆除期限。为保证此项计划，应根据设备的技术指标编制细致可行的退场拆除方案，在现场内提前创造条件。6) 6) 质量验收计划：分部工程验收是保证下一分部工程尽快插入的关键，本工程由于工期紧张，分部验收必须及时，土方验槽、结构验收必须分段进行。此项验收计划需要质量监督部门，政府专业主管部门积极配合。第四节 第四节 施工进度保障措施国家大剧院作为国家艺术殿堂，选择了世界上最优秀的设计方案，必须靠一流的策划与运作、一流的管理与协调、一流的技术与工艺、一流的设备与材料、一流的承包商与劳动力素质等来实现一流的管理和控制，从而达到过程精品，满足业主对各个方面的要求。一、 一、 建立完善的计划保证体系建立完善的计划体系是掌握施工管理主动权、控制施工生产局面，保证工程进度的关键一环。本项目的计划体系将以日、周、月、年和总控计划构成的工期计划为主线，并由此派生出一系列技术保障计划、商务保障计划、物资保障计划、质量检验与控制计划、安全防护计划及后勤保障计划，在各项工作中作到未雨绸缪，使进度管理形成了层次分明、深入全面、贯彻始终的特色。1 采用科学的三级网络编制施工总控计划本工程的进度管理将采用三级网络计划进行管理，一级网络根据工程总工期控制工程各阶段里程碑目标；二级网络根据各阶段分项工程的工期目标控制分解成分部的目标；三级网络控制指导每日主要工序生产，利用三日前锋计划控制日计划和周计划。通过对关键线路施工编制标准工序，建立计划统计数据库，利用项目管理信息系统对工期进行全方位管理。2 制定派生计划工程的进度管理是一个综合的系统工程，涵概了技术、资源、商务、质量检验、安全检查等多方面的因素，因此根据总控工期、阶段工期和分项工程的工程量制定出技术保障、商务合同、物资采购、设备订货、劳动力资源、机械设备资源等派生计划，是进度管理的重要组成部分，按照最迟完成或最迟准备的插入时间原则，制定各类派生保障计划，做到施工有条不紊、有备而来、有章可循。二、 二、 技术工艺的保障1.编制有针对性的施工组织设计、施工方案和技术交底“方案先行，样板引路”是投标人施工管理的特色，本工程将按照方案编制计划，制定详细的、有针对性和可操作性的施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程施工有条不紊的按期保质地完成。施工方案覆盖面要全面，内容要详细，配以图表，图文并茂，做到生动、形象，调动操作层学习施工方案的积极性。2.采用小流水施工项目根据工程工期要求和阶段目标要求，根据三级网络计划安排，采用小流水施工方式进行组织施工。节拍均衡流水施工方式是一种科学的施工组织方法，其思路是使用各种先进的施工技术和施工工艺，压缩或调整各施工工序在一个流水段上的持续时间，实现节拍的均衡流水，在实际施工中，投标人将根据各阶段结构形式、工程量以及季节的不同，采用混凝土外加剂，增加资源投入，加强协调管理等措施满足流水节拍均衡的需要。3.广泛采用新技术、新材料、新工艺先进的施工工艺、材料和技术是进度计划成功的保证。投标人将针对工程特点和难点采用先进的施工技术和材料，提高施工速度，缩短施工工期，从而保证各里程碑工期目标和总体工期目标。例如：在土方开挖、护坡施工中，投标人将采用土钉喷锚护坡与地下连续墙组合施工技术，深层减压降水与水资源回灌组合技术以及地下连续墙与地层冻结法组合施工技术，保证深基坑土方开挖进行；在测量施工中，投标人将采用电子空间测量技术和摄影测量技术来保证椭球体钢结构的空间测量定位的施工进度；在椭球体钢结构和玻璃幕墙的安装中，投标人将应用自行开发的钢结构与幕墙施工管理系统，实现对整个钢结构和幕墙工程的原材料、构配件、半成品以及形象进度、工程量统计、质量检验的管理。 三、总包管理的保障工作程序、管理制度、配套计划构成了完善的计划管理体系。完善工作程序，建立管理制度是进度计划管理的重要工作内容。1.立足于总承包商地位，发挥综合协调管理的优势投标人将立足于总承包商的地位，以合约为控制手段，以总控计划为准绳，调动各分包商的积极性，发挥综合协调管理的优势，确保各项目标的实现。2 2 建立例会制度保证各项计划的落实。投标人将建立如下的会议制度。每日早8:30召开经理部部门经理以上人员会议，协调内部管理事务；每日下午3:00召开有分包、监理共同参加的生产例会，总结日计划完成情况，发布次日计划；每周一召开经理部、业主、监理三方例会，分析工程进展形势，互通信息，协调各方关系，制定工作对策。通过例会制度，使施工各方信息交流渠道通畅，问题解决及时。投标人还将建立工期奖罚制度，工序交接检制度，施工样板制，塔吊使用申请平衡制度，材料堆放申请制度，总平面管理制度，日作业计划和材料日进场平衡制度。3 3 计算机项目管理信息系统，实现资源共享投标人将全面采用建筑工程施工项目管理信息系统（简称MIS系统），以项目局域计算机网络为基础，建立项目管理信息网络，通过MIS系统，实现高效、迅速并且条理清晰的信息沟通和传递。MIS信息系统不是众多信息堆积的载体，而是理顺信息流通的渠道，是提供项目决策依据的信息服务器，因此，MIS系统可以为项目管理领导者提供丰富的决策依据，使项目管理领导者快速、准确、果断地进行决策。系统中的过程管理、技术资料管理等一系列功能模块，可做到控制工序质量，实现过程质量的可追溯性，从而进一步理顺管理思路、协调专业职责关系。例如在商品混凝土供应这一结构工程质量关键的管理点上，系统地收集混凝土浇筑过程中各时间参数，并自动分析计算了影响混凝土浇筑质量的十五个时间要素，能为管理混凝土提供直接的宝贵的经验数据。另外，投标人将在因特网上建立国家大剧院网站，向全社会及时公布工程的进度、质量动态，开展网上招投标和电子商务，开设工程论坛，建立质量诊所，收集材料设备信息和技术情报，减少中间环节，提高工作效率，加快工作进程。4. 根据不同阶段加强现场平面布置图管理钢结构和玻璃幕墙施工是本工程的关键技术，根据以往外方设计工程的施工经验，设计往往不能满足加工制作以及现场施工的要求，需要总承包商与专业分包商进行进一步的详图设计。投标人将建立施工详图设计部协调配合施工详图的设计，并且保证图纸能够及时、准确到位，满足施工进度的要求。6. 加强与社会各界的协调在施工过程中，影响生产的因素很多，投标人将建立工程协调部，加强对公安交通、市政、供电供水、环保市容等单位的协调，进一步保证施工生产的正常进行。7.加强业主、监理、设计方的合作与协调投标人将通过在现场业主、监理以及专业分包商之间建立INTRANET网络环境，加强现场内部参战各方
