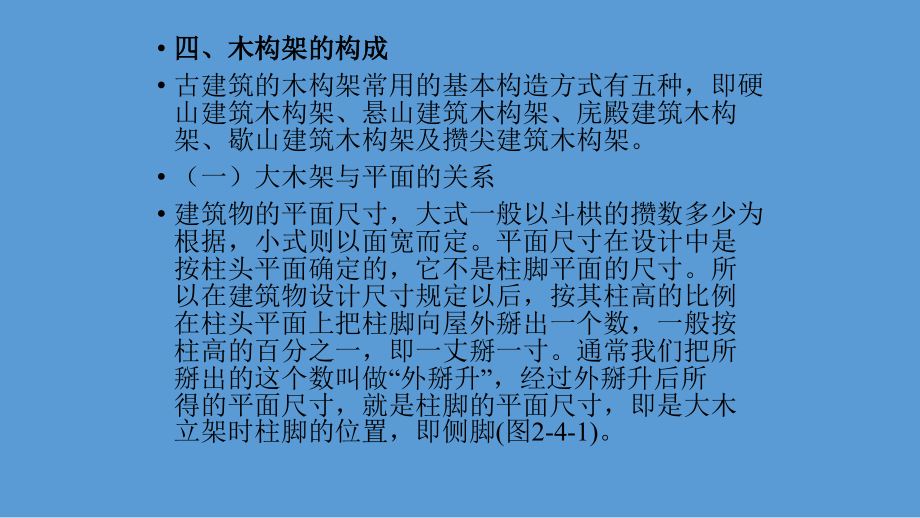

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,因文件大小所限，人为分为九个部分。,这是第四部分,古建筑基础知识,四、木构架的构成,古建筑的木构架常用的基本构造方式有五种，即硬山建筑木构架、悬山建筑木构架、庑殿建筑木构架、歇山建筑木构架及攒尖建筑木构架。,（一）大木架与平面的关系,建筑物的平面尺寸，大式一般以斗栱的攒数多少为根据，小式则以面宽而定。平面尺寸在设计中是按柱头平面确定的，它不是柱脚平面的尺寸。所以在建筑物设计尺寸规定以后，按其柱高的比例在柱头平面上把柱脚向屋外掰出一个数，一般按柱高的百分之一，即一丈掰一寸。通常我们把所掰出的这个数叫做“外掰升”，经过外掰升后所得的平面尺寸，就是柱脚的平面尺寸，即是大木立架时柱脚的位置，即侧脚,(,图,2-4-1),。,图,2-4-1,柱侧角平面图,（二）举架与步架的关系,我国古代建筑屋面的形式是根据面宽、步架和举架的尺寸决定的。因为大木结构是若干构件组合而成的，在设计与制作过程中，都要考虑屋顶、屋面的形象，总结出一套完整的法则，这个法则的要点就是举架和步架的关系。在屋顶造型上，形式很多，有歇山、庑殿，悬山、硬山及多角形的屋顶，但这些不同形式的屋顶总离不开这个法则。,举架与步架之间的关系是什么呢,?,首先要下解什么是步架。步架是我们把房屋总进深的长度以桁条的间距为标准分成几个小段，一个小段（两桁条间）即是一个步架。带有廊子的建筑，一般情况下廊步要比里边步架稍大一些，就是说廊步应大于金步。,例如一个单翘单昂五踩斗栱使用三寸斗口的大木屋架上托九桁，,清工部则例,定通进深为四丈二尺九寸，使用七架梁带前后廊子，这样一个大木屋架，梁的长短如何分配呢？首先根据进深核算，要求用七架梁，即梁架共用七根桁条，分成六个相等的小段，即六个步架。前后廊子各占一步架，这一步架应当略大于七架梁上的步架，所以廊子的步架长定为六尺六寸。由廊步往里叫金步，金步往里叫下金步，再往里是脊步，前后共六步，每一步架定为四尺九寸五分，共得二丈九尺七寸。再加前后廊子各步架六尺六寸，共为通进深四丈二尺九寸。如进深再长，桁数增加，还有上金步，中金步之分。,另一种大木屋架的计算，一般为廊步与金步以至脊步，各步架的尺寸均相等。有句俗语叫做“檐不过步”，出檐一般按柱高的十分之三或三分之一，如柱高一丈出檐三尺，故廊步，金步以至脊步架均应为三尺，或大于三尺。至于比出檐尺寸加大多少则酌情而定，如通进深定为二丈四尺，前后廊子两步架，七架梁共分为六步架，连两廊步共八架，正好每架三尺，定七架梁为一丈八尺。,每一个屋架都是以进深尺寸，步架长短和举架的高度，得出屋面的曲线。而屋架各架的举架高度，又是根据建筑物的步架多少而定的，架数少举高数小，架数多举高略加大。屋面的曲线则是由每一架的不同举高所形成的，即由檐步至脊步，逐步增加举高而形成屋面的反弯曲线。,通常檐步是五举，飞檐步三五举。檐步五举，即按步架深度十分之五定举架高度。七桁,(,檩,),以上屋架一般为脊步按步架深的十分之九定举，七檩以下屋架脊步一般以步架深的十分之七定举高。,如七檩屋架，自檐步开始向上用五，六，七，九举定举高，又如五檩屋架，从檐步开始以五，六，七举定举高。金步的举高在一定限度内可以灵活运用。,每一步架举高都是根据规定举数计算的，廊步按廊步计算，金步按金步计算，脊步按脊步计算，且要举折自然，不要出现举架不顺的现象。比如：九檩的房架，檐步五举，下金步六五举，上金步七五举，脊步九举，这样的屋面曲线就会比较自然，一般不会出现死硬弯曲不自然的现象。此外还应注意除亭子之外脊步最高一般不得超过九五举，若超出九五举即会出现房架坡度相近于四十五度角，对屋面作业和建筑物的外形都不合适。,（三）木构架的主要构件,古建大木四种最基本的构件为柱、梁、枋、檩,(,槫、桁,),，柱和梁是最主要的承重构件，辅助稳定柱与梁的构件就是枋，檩,(,槫、桁,),是直接承受屋面荷载的构件，并将荷载传导到梁和柱。,依据木构件各自的位置、作用、形状不同，柱、梁、枋各有各的名称，具体如下：,1,、柱是“直立承受上部重量之材”，由于所处位置不同，各有专用的名词。一般柱可分为：檐柱、金柱、重檐金柱、中柱、山柱、雷公柱和瓜柱（童柱、蜀柱、矮柱、灯笼柱）等。,（,1,）檐柱：位置在建筑物的最外侧，面向室外，屋檐重量全由檐柱支承。（图,2-4-2,）,（,2,）金柱：即檐柱以内的柱子，全部在室内，并且不在开间方向的纵轴线上。金柱有里外之分，离檐柱最近的是外金柱，远的是里金柱。金柱承载出檐以上屋面的重量。（图,2-4-2,）,（,3,）重檐金柱（攒金柱）：应用于重檐建筑物，处在金柱的位置之上，高出下檐，起到承支上檐的作用。,图,2-4-2,檐柱、金柱,（,4,）中柱：在建筑物开间方向的纵轴线上，柱的上端正在屋脊中线以下，但不在山墙之内，也称为“脊柱”。如果此柱贯穿两层或更多层者，则称为“通柱”。中柱一般用于跨度（即进深）较大的房屋。（图,2-4-3,）,（,5,）山柱：山柱是位于建筑物两山墙位置上的中柱，它是一种特定位置的中柱，中柱与山柱的区别就是在于是否处于山墙的正中。,（,6,）雷公柱：雷公柱按位置有两种：一种用于庑殿结构上，另一种用于四角，六角或八角亭子上。用于庑殿上的雷公柱，交于推山的太平梁上，以它承托脊桁和扶脊木挑出的部位。用于亭子上的雷公柱是悬空的，它的尾端与老戗根相交，一般在柱悬空头雕垂莲。（图,2-4-4,）,图,2-4-3,中柱,山柱,图,2-4-4,雷公柱,庑殿雷公柱,（,7,）瓜柱：竖立在横梁或扒梁之上，下端不接地，作用与其它的柱相同。（图,2-4-5,）,图,2-4-5,瓜柱,2,、梁在大木中是主要承重构件之一，它负有承担上层构件重量的任务。如檩（桁），椽，望板，檩枋，檩垫板，瓜柱及屋面上部的瓦件等。,梁的大小是按架数而定的。架是指梁上所承托桁的多少，如：七架梁承托七根桁，五架梁承托五根桁，三架梁承托三根桁。梁上所承托的这些桁，有一部分不是直接放在一根梁上，而是由几根梁组合形成的，如七架梁上，立有瓜柱，上托五架梁，五架梁上又立瓜柱，上托三架梁，三架梁上又立脊瓜柱。我们把经过组合后的这一组梁连同柱子叫做“梁架”。,在一般建筑中如有廊步时，大式廊步用挑尖梁，小式用抱头梁，均在檐柱之上。廊步以内梁架的最下层梁放在金柱之上，如没有廊步时，放在檐柱之上。由于梁架在建筑物中的位置不同，名称及规格有所不同，在形式上也不同。如用七桁的建筑物，在两山有中柱的梁架就不用七架梁，只能在山柱或中柱两侧各用一个三步架，也就是原来可以用七架梁的部位，被中柱分割改为用两个三步梁。同样五架梁则分割为两个双步梁，三架梁被分割为两个单步梁，在作法上也有所不同。以上所述梁长随着进深而定。,一般梁可分为：七架梁、五架梁、三架梁、月梁（顶梁）、双步梁、单步梁、挑（桃）尖梁、抱头梁、顺梁、踩步金、趴梁、顺趴梁、抹角梁、承重梁、太平梁、天花梁、斜抱头梁、递角梁等数十种。,（,1,）、七架梁（六椽袱）：沿进深方向布置，七架梁上承托七根桁，七架梁两端上面，负有两根桁条，下面两端置于金柱或檐柱之上。梁的上面有两根瓜柱，瓜柱的柱头交于上面五架梁头下皮，柱脚交于七架梁上皮。（图,2-4-6,）,图,2-4-6,七架梁,七架梁,五架梁（大梁、内四界）：五架梁上承托五根桁，两端放在七架梁的瓜柱之上（如不用七架梁而用五架梁的建筑结构，五架梁两端放在柱头之上），梁头下皮与瓜柱或金柱相交，其梁身上也直接负有两根桁条和两根瓜柱。（图,2-4-7,）,图,2-4-7,五架梁,（,3,）、三架梁（山界梁）：三架梁上承托三根桁，两端放在五架梁瓜柱之上，梁头下皮与瓜柱相交，其梁身上负有脊桁和脊瓜柱。（图,2-4-8,）,图,2-4-8,三架梁,（,4,）、月梁（顶梁、轩梁）：月梁是用于卷棚屋面的梁架（脊部做成圆弧形的屋面叫做卷棚屋面），凡是用双数檩的梁架，最上用月梁代替三架梁，屋面没有脊。檩上承托蝼蝈椽子，椽子两头交在两檩的外金盘线的位置上。月梁下用两根瓜柱，叫做顶瓜柱，顶瓜柱下常设有角背支撑。（图,2-4-9,）,图,2-4-9,月梁,（,5,）、双步梁：双步梁功能基本上同抱头梁，只是双步梁横跨两个步架，比抱头梁长一步架。双步梁一端插入金柱，另一端与廊柱相交。其梁身上负有一根桁和一根瓜柱。（图,2-4-10,）,图,2-4-10,双步梁,（,6,）、单步梁：单步梁从外形上讲均同抱头梁，但它位于双步梁之上，梁长一步架，一端插入山柱，另一端上部负有一根桁，下部与双步梁上的瓜柱相交。（图,2-4-11,）,图,2-4-11,单步梁,（,7,）、桃尖梁：桃尖梁是抱头梁的改进形式，其作用和抱头梁相同。桃尖梁主要用于斗栱建筑，为配合斗栱建筑而将梁头雕饰后，强化装饰效果。桃尖梁的外端搁在柱头斗栱上，里端插入金柱内。（图,2-4-12,）,图,2-4-12,桃尖梁,桃尖梁,（,8,）、抱头梁：抱头梁是横于金柱与檐柱之间，承托檐桁的构件。一般使用在小式建筑房屋上。它在是一根较短的梁，梁的外端与檐柱相交，其上负有檐桁；里端插入金柱。（图,2-4-13,）,图,2-4-13,抱头梁,（,9,）、顺梁：顺梁是平行于面宽方向的横梁，其作用是承托山面部分的交金瓜柱和搭交金檩（檐檩），顺梁的外端与山面檐柱相交，里端榫接在庑殿正身部分的金柱上。（图,2-4-14,）,图,2-4-14,顺梁,（,10,）、踩步金：歇山建筑的踩步金是一个兼有梁架和檩条双重作用的特殊构件，它是一个正身似梁，两端似檩的构件，位于山面下金檩的平面位置。踩步金外一侧剔凿椽窝以搭置山面檐椽，梁身上安装瓜柱或柁墩承接上面的梁架，它的长度，相当于和它相对应的正身部位梁架的长。（图,2-4-15,）,图,2-4-15,踩步金,（,11,）、扒梁、顺趴梁：扒梁在大木结构中使用很广，如庑殿，歇山及一些杂式的建筑中。（图,2-4-16a,、,b,）,扒梁是庑殿建筑推山用的构件之一。位置在顺梁之上，一端扒在搭交下金檩上，另一端搁置在正身架梁（一般为五架梁）上。在其上为三架梁和坨墩，以承托山面搭交上金檩。,顺扒梁用于庑殿顶和歇山顶两山梁架，都是一端扒在山面檐桁上，另一端与梁或柱相交。在庑殿建筑中，与顺梁作用相同；在歇山建筑中，其上承托歇山草架的踏脚木和踩步金。,图,2-4-16 a,庑殿扒梁,图,2-4-16 b,歇山顺扒梁,（,12,）、麻叶抱头梁：麻叶抱头梁是将露面的梁头雕刻成麻叶花纹的一种抱头梁，多用于垂花门木构架中的梁架。其功能及制作方法均同于普通抱头梁。（图,2-4-17,）,图,2-4-17,麻叶抱头梁,（,13,）、抹角梁：抹角梁位于庑殿或其它形式屋架里转角处，与斜角线成为正交之梁。抹角梁的两端斜放在桁条之上，它与桁条以,45,角相交。（图,2-4-18,）,图,2-4-18,抹角梁,（,14,）、承重梁：承重梁是多层建筑物的构件，它担负着上层楼面的荷载，梁的自身承托楞木和楼板，所以叫做承重梁。,（,15,）、太平梁：太平梁用于庑殿顶的推山屋架脊桁两头之下，和三架梁的作用基本相同，它的规格尺寸也同三架梁，梁长为两步架。梁的两端交于前后金桁之上，梁背上是雷公柱，支着脊桁悬挑的部位。（图,2-4-19,）,图,2-4-19,太平梁,（,16,）、天花梁：凡室内有的建筑物，都设天花梁，天花梁的两端和金柱以直榫连接，在天花之上与天花支条相交。（图,2-4-20,）,图,2-4-20,天花梁,（,17,）、斜抱头梁：斜抱头梁是横于角金柱与角檐柱之间，承托檐桁的构件。,（,18,）、递角梁：设置在角檐柱和角金柱上的梁。,（,19,）、踏脚木：踏脚木是歇山屋架的大木构件，在两山椽望之上，木上立草架柱子，承载着悬挑的桁条头。歇山大木结构随采步金安装并钉好椽望之后，随即将踏脚木安放在挑桁头下退进一椽径距离的椽背上。（图,2-4-21,）,斜抱头梁,递角梁,图,2-4-21,踏脚木,（,20,）、荷包梁：梁的立面高度方向作成凸起弯状的梁称为“荷包梁”，一般用于作为卷篷顶的横短梁，如轩梁之上或回顶三界梁之上的短梁，如图,2-4-22,。,图,2-4-22,荷包梁、轩桁,3,、枋分为：额枋、金枋、随梁枋、穿插枋、桁枋、燕尾枋、天花枋、平板枋、承椽枋等。,（,1,）、额枋：建筑物檐柱柱头间的横向联系构件称为额枋。额枋是用于大式带斗栱建筑时名称，无斗栱建筑称檐枋。额枋有大额枋和小额枋之分，在重檐建筑上还有上、下额枋之分。两枋之间的隔板叫做由额垫板，大额枋位于由额垫板之上、小额枋位于由额垫板之下。（图,2-4-23,）,图,2-4-23,额枋,额枋,（,2,）、金枋（步枋）：位于金柱上的枋，按其所在位置分为上、中、下金枋。金枋的主要作用是强化柱间的联系，增加大木构架的整体刚度。（图,2-4-24,）,图,2-4-24,金枋,
