装饰施工图识读.ppt

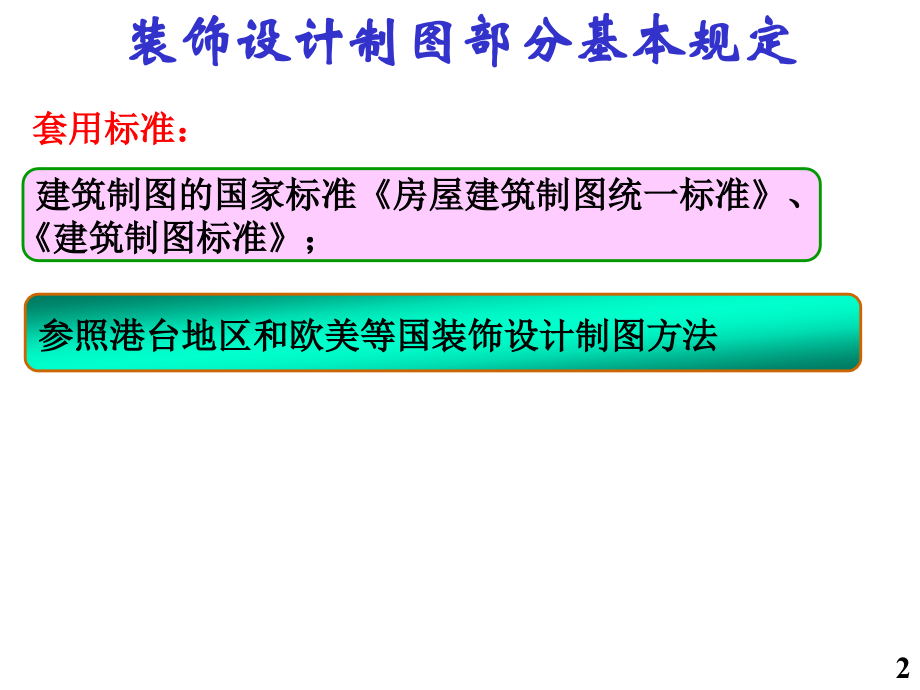

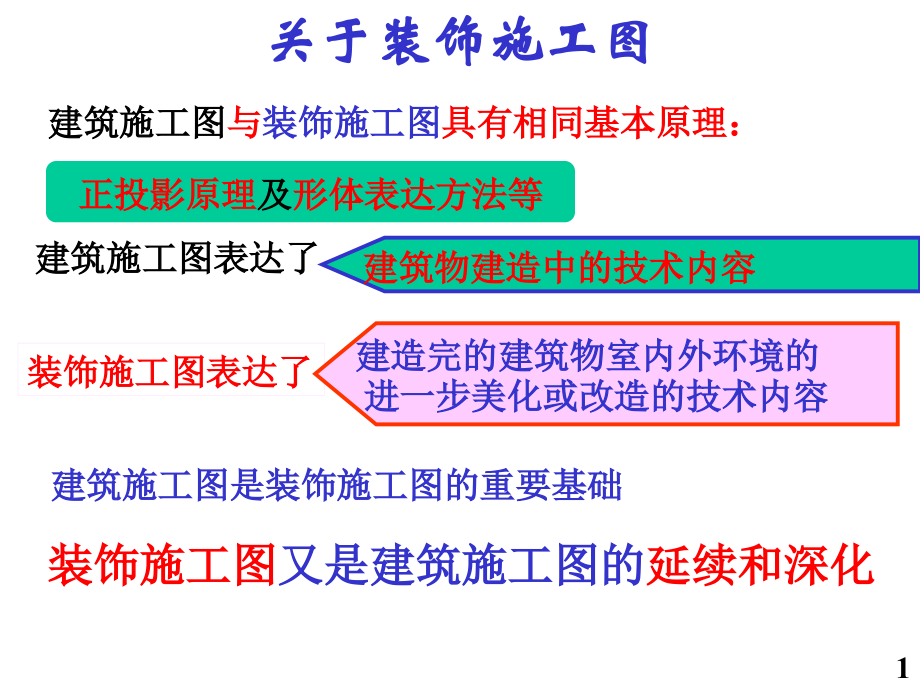

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,建筑施工图,与,装饰施工图,具有相同基本原理：,建筑施工图表达了,建筑施工图是装饰施工图的重要基础,建筑物建造中的技术内容,装饰施工图表达了,建造完的建筑物室内外环境的,进一步美化或改造的技术内容,正投影原理,及,形体表达方法等,装饰施工图,又是建筑施工图的,延续和深化,关于装饰施工图,2,套用标准：,参照港台地区和欧美等国装饰设计制图方法,建筑制图的国家标准,房屋建筑制图统一标准,、,建筑制图标准,；,装饰设计制图部分基本规定,3,画法：遵循,房屋建筑制图统一标准,、,建筑制图标准,沿用,建筑工程制图,形体表达方法,装饰设计制图较多使用平面图：,建筑平面图（依据）,装饰平面图,铺装平面图,平面索引图,水平剖视图,镜像视图,：,顶棚平面图,室内墙面,构件立面图,或,详图的局部视图,：,大样图及其相关的剖视图,形体表达方法,4,详图符号,与建筑制图基本一致,详图,索引,符号,各构配件详图索引符号：,平面图中的,立面,内视,索引符号,：,同建筑制图,服务于各种立面的详图索引符号,具有,方向性,详图符号与详图索引符号,5,索引符号和详图符号的对应关系,被索引,详图,在第,23,页,索引符号在第,22,页,6,关于内视符号,为了表达室内立面在平面图中的位置，应在平面图上用,内视符号,注明视点位置、方向及立面编号。,内视符号用,直径,8,12mm,细实线圆圈加实心箭头和字母表示。,箭头和字母所在的方向表示立面图的,投影方向,，同时相应字母也被作为对应立面图的编号。如箭头指向,A,方向的立面图被称之为,A,立面图，箭头指向,B,方向的立面图被称之为,B,立面相等。,7,内视符号示例,8,多层构造共用引出线,多层构造或多层管道的共用引出线，应通过被引出的各层。文字说明宜注写在横线的上方，也可注写在横线的端部。注写,顺序,必须,与被说明的层次一致,。,若层次为横向排序，则由上至下的说明顺序与从左到右的层次一致。,25,厚,12.5,干硬性水泥砂浆结合层,20,厚大理石面层配色水泥浆擦缝,水泥砂浆结合层,80,厚,C15,混凝土垫层,素土夯实基土,多层构造引出线,瓷砖贴面（面层）,砖墙（基层）,810,厚水泥石灰膏砂浆（粘结层）,15,厚,13,水泥砂浆打底（底层）,9,装饰施工图的组成,装饰施工图,是用于表达建筑物室内室外装饰美化要求的图样。,装饰施工图,是以透视效果图为主要依据，采用,正投影,等投影法反映建筑的装饰结构、装饰造型、饰面处理，以及反映家具、陈设、绿化等布置内容。,图纸内容一般有,平面布置图、顶棚平面图、装饰立面图、装饰剖面图,和,节点详图,等。,10,地面铺装平面图,11,用于索引剖面图的索引符号示例,楼梯栏杆详图,12,装饰施工图的特点,装饰施工图是在建筑施工图的基础上，结合环境艺术设计的要求，更详细地表达了建筑空间的装饰做法及整体效果。,装饰施工图与建筑施工图的图示方法、尺寸标注、图例代号等基本相同。,装饰施工图既反映了墙、地、顶棚三个界面的装饰结构、造型处理和装修做法，又图示了家具、织物、陈设、绿化等的布置，乃至制作详图。,13,常用建筑材料图例,1,9,14,常用建筑材料图例,10,18,15,常用建筑材料图例,19,27,16,（三）室内装饰平面图常用图例,17,装饰施工图的内容,(1),平面布置图的形成,平面布置图,是假想用一水平的剖切平面，沿需装饰的房间的门窗洞口处作水平全剖切，移去上面部分，对剩下部分所作的水平正投影图。,平面布置图的比例一般采用,1100,、,150,，内容比较少时采用,1200,。,剖切到的墙、柱等结构体的轮廓用粗实线表示，其他内容均用细实线表示。,1.,平面布置图,18,1.,图上尺寸内容有三种：一是建筑结构体的尺寸；二是装饰布局和装饰结构的尺寸；三是家具、设备等尺寸。,2.,表明装饰结构的平面布置、具体形状及尺寸，表明饰面的材料和工艺要求。,3.,室内家具、设备、陈设、织物、绿化的摆放位置及说明。,4.,表明门窗的开启方式及尺寸。,5.,画出各面墙的立面投影符号,(,或剖切符号,),。,(2),平面布置图示内容,19,某会议室平面布置图,20,2.,顶棚平面图,(1),顶棚平面图的形成,用一个假想的水平剖切平面，沿需装饰房间的门窗洞口处作水平全剖切，移去下面部分，对剩余的上面部分所作的镜像投影，就是顶棚平面图。,镜像投影是镜面中反射图像的正投影。,顶棚平面图用于反映房间顶面的形状、装饰做法及所属设备的位置、尺寸等内容。,21,某会议室顶棚平面图,22,反映顶棚范围内的装饰造型及尺寸。,反映顶棚所用的材料规格、灯具灯饰、空调风口及消防报警等装饰内容及设备的位置等。,(2),图示内容,23,3.,装饰立面图,(1),装饰立面图的形成,将建筑物装饰的外观墙面或内部墙面向铅直的投影面所作的正投影图就是,装饰立面图,。,图上主要反映墙面的装饰造型、饰面处理，以及剖切到的顶棚的断面形状、投影到的灯具或风管等内容。,装饰立面图所用比例为,1100,、,150,或,125,。室内墙面的装饰立面图一般选用较大比例，为,180,。,24,在图中用相对于本层地面的标高，标注地台、踏步等的位置尺寸。,顶棚面的距地标高及其叠级,(,凸出或凹进,),造型的相关尺寸。,墙面造型的样式及饰面的处理。,墙面与顶棚面相交处的收边做法。,门窗的位置、形式及墙面、顶棚面上的灯具及其他设备。,固定家具、壁灯、挂画等在墙面中的位置、立面形式和主要尺寸。,墙面装饰的长度及范围，以及相应的定位轴线符号、剖切符号等。,建筑结构的主要轮廓及材料图例。,(2),图示内容,25,装饰立面图,A,向立面图,26,装饰立面图,B,向立面图,27,4.,装饰剖面图及节点详图,(1),装饰剖面图的形成,装饰剖面图,是将装饰面,(,或装饰体,),整体剖开,(,或局部剖开,),后，得到的反映内部装饰结构与饰面材料之间关系的正投影图。,一般采用,110,150,的比例，有时也画出主要轮廓、尺寸及做法。,28,装饰剖面图,顶棚剖面图,29,(2),节点详图,节点详图,是前面所述各种图样中未明之处，用较大的比例画出的用于施工图的图样,(,也称作大样图,),。,30,节点详图,顶棚节点图,31,装饰剖面图及节点详图,32,（一）立面图的图示内容与作用,图示内容：,用粗实线绘制该空间的的周边一圈断面轮廓线，即内墙面、地面、顶棚等的轮廓；用细实线绘制室内家具、陈设、壁挂等的立面轮廓；标注该空间相关轴线、尺寸、标高和文字说明。,作用：,可进行墙面装饰施工和墙面装饰物的布置等工作。,立面图的内容、画法和识读,33,第一步,：识读图名、比例：与装饰平面图进行对照，明确视图投影关系和视图位置,第二步,：与装饰平面图进行对照识读，了解室内家具、陈设、壁挂等的立面造型,（二）立面图的识读,34,第三步,：,根据图中尺寸、文字说明，了解室内家具、陈设、壁挂等规格尺寸、位置尺寸、装饰材料和工艺要求,；,第四步,：,了解内墙面的装饰造型的式样、饰面材料、色彩和工艺要求,；,第五步,：,了解吊顶顶棚的断面形式和高度尺寸,；,第六步,：,注意详图索引符号,。,（二）立面图的识读,35,（一）详图的形成,在前面的装饰平面图、顶棚图和内墙立面图识读完之后，有一些装饰内容仍然未表达清楚，因此根据情况，还需绘制剖面图与节点图。,详图通常以剖面图或局部节点大样图来表达。剖面图是将装饰面整个剖切或局部剖切，以表达它内部构造和装饰面与建筑结构的相互关系的图样；节点大样是将在平面图、立面图和剖面图中未表达清楚的部分，以大比例绘制的图样。,三、详图的内容、画法和识读,36,第一步,：应首先根据图名，在平面图、立面图中找到相应的剖切符号或索引符号，弄清楚剖切或索引的位置及视图投影方向；,第二步,：在详图中了解有关构件、配件和装饰面的连接形式、材料、截面形状和尺寸等内容。,（二）详图的识读,37,第一步,：取适当比例，根据物体,的尺寸，绘制大体轮廓；,第二步,：,考虑细节，将图中较重要的部分用粗、细线条加以区分,；,第三步,：,绘制材料符号,；,第四步,：,详细标注相关尺寸与文字说明，书写图名和比例。,（三）详图的画法,
