筛板式精馏塔设计.ppt

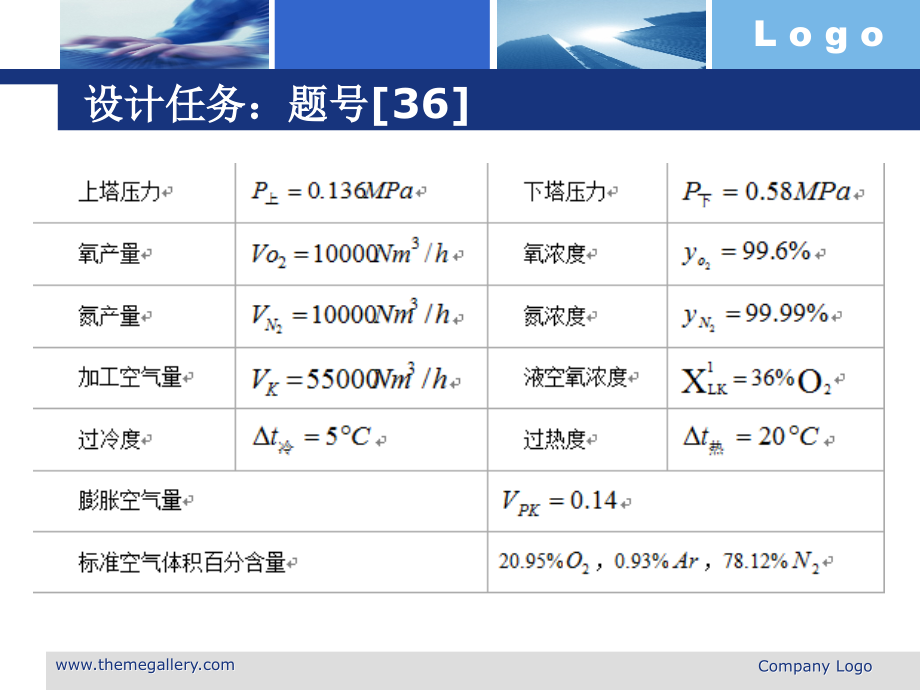

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Company Logo,*,单击此处编辑母版标题样式,L o g o,筛板式精馏塔设计,设计任务：题号,36,Company Logo,设计内容,第一部分 精馏计算,第二部分 塔板流动工况及结构计算（下塔）,第三部分 容器及强度计算,第四部分 附图及参考文献,Company Logo,精馏计算,下塔精馏采用中间抽污氮进入上塔参加精馏，另外一部分压缩空气进膨胀机节流提供冷量进入上塔。其简单流程示意图见右图：,Company Logo,精馏计算,精馏计算流程设计：,下塔精馏计算,液空、污液氮、纯液氮节流气化率的确定,液空节流后气液相组分的计算,膨胀空气过热引起气化量的计算,上塔精馏计算,实际塔板数的确定,Company Logo,下塔精馏计算,全塔物料守恒,下塔物料守恒,Company Logo,Diagram,下塔第,I,段操作线方程：,下塔第,II,段操作线方程：,Company Logo,下塔精馏计算：,Company Logo,液空、污液氮、纯液氮节流气化率的确定,1,、液空节流气化率的计算（）,已知液空的过冷度为,5,摄氏度，从下塔,0.58Mpa,节流到,0.136Mpa,，根据空气,T-S,图可查得 。,2,、污氮及纯氮气化率的计算（）,由于污氮中氧和氩含量较低，将污氮近似处理成纯的氮来计算，所以查氮的,T-S,图可得到：,Company Logo,液空节流后气液相组分的计算,节流前液空量：,节流后气化量：,节流后液体量：,Company Logo,膨胀空气过热引起气化量的计算,膨胀空气量,过热度,查得过热焓,气化潜热,因此膨胀空气过热引起气化量,Company Logo,上塔的精馏计算,A,段,Company Logo,上塔的精馏计算,B,段,根据上塔第,1,段物料守恒可得操作线方程：,Company Logo,上塔的精馏计算,C,段,组分,塔板数,（,%,）,（,%,）,（,%,）,（,%,）,0,30.094,3.1328,1,61.5,4.4,43.877,4.734,2,74.2,5.28,57.320,5.665,3,81.8,5.68,65.364,5.936,Company Logo,上塔的精馏计算,D,段,Company Logo,实际塔板数的确定,段,理论塔板数,塔板效率,实际塔板数,总计,上,塔,A,7,0.5,14,60,B,12,0.5,24,C,3,0.33,9,D,9,0.7,13,下,塔,II,11,0.55,20,30,I,7,0.75,10,Company Logo,塔板流动工况及结构计算（下塔）,塔径的计算,溢流斗结构设计计算,塔板阻力计算,溢流斗尺寸及塔板间距计算,Company Logo,塔径的计算,下塔工作温度的确定,工作温度下液体、气体密度的确定,实际工况下气、液体积的确定,Company Logo,塔径的计算,塔径的计算,取塔径,2000mm,选双溢流型塔板,溢流强度：,Company Logo,溢流斗结构设计计算,气体校核计算,筛孔速度 的计算,选择溢流板高度,和动液封,取溢流挡板高度,：,流量系数：,m=10000,动液封：,Company Logo,塔板阻力计算,干板阻力计算：,液柱静阻力：,膜层阻力：,总塔间总阻力：,Company Logo,溢流斗尺寸及塔板间距计算,初始液封的选取：,a=7mm,临界深度的计算,避免发生液冷的最小塔板间距,避免发生雾沫夹带的间距 的计算,查塔板间距标注系列取,H=120mm,Company Logo,容器及强度计算,塔体壁厚计算,封头的设计计算,塔体开孔及开孔补强,支座设计,支撑梁工字钢的选取,Company Logo,塔体壁厚计算,最高操作压力的计算,选材及许用应力,的计算 镁铝合金,LF2,焊接形式及焊缝系数 的选取,容器壁厚附加量的选取计算,筒体壁厚的计算,壁厚校核,Company Logo,封头的设计计算,封头形式的选取 椭圆形封头,封头厚度的计算,取标准值,22mm,，且有,Company Logo,塔体开孔及开孔补强,人孔选择与计算 标准选取,空气进料口接管计算,液空出料口接管计算,密度与公式求的直径,污液氮出料口接管计算,纯液氮出料口接管计算,Company Logo,支座设计,塔内液体重量计算,塔内气体重量计算,塔壳重量计算,封头重量计算,塔板重量的计算,下塔总重量的计算,全塔总重量的估算,支座选取,A-5,支座,Company Logo,支撑梁工字钢的选取,支撑梁计算 初选碳钢工字梁,尺寸规格初选工字钢,18,工字钢强度校核：,Company Logo,参考文献,吴业正等，制冷与低温装置，高等教育出版社，,2009,李化治，制氧技术，冶金工业出版社，,2009,张祉佑，石秉三主编，低温技术原理与装置，机械工业出版社，,1987,郑德馨,袁秀玲，低温工质热物理性质表和图，机械工 业出版社，,1982,陈国邦，黄永华，包锐，低温流体热物理性质，国防工业出版社,2006,深冷手册，化学工业出版社，,1979,朱有庭,曲文海,于浦义编，化工设备设计手册，化学工业出版社,2005,杂志：深冷技术、低温工程、低温与超导、制冷、低 温与特气,Company Logo,附图,Company Logo,Click to edit company slogan.,Thank You!,
