氟利昂的限制与替代.ppt

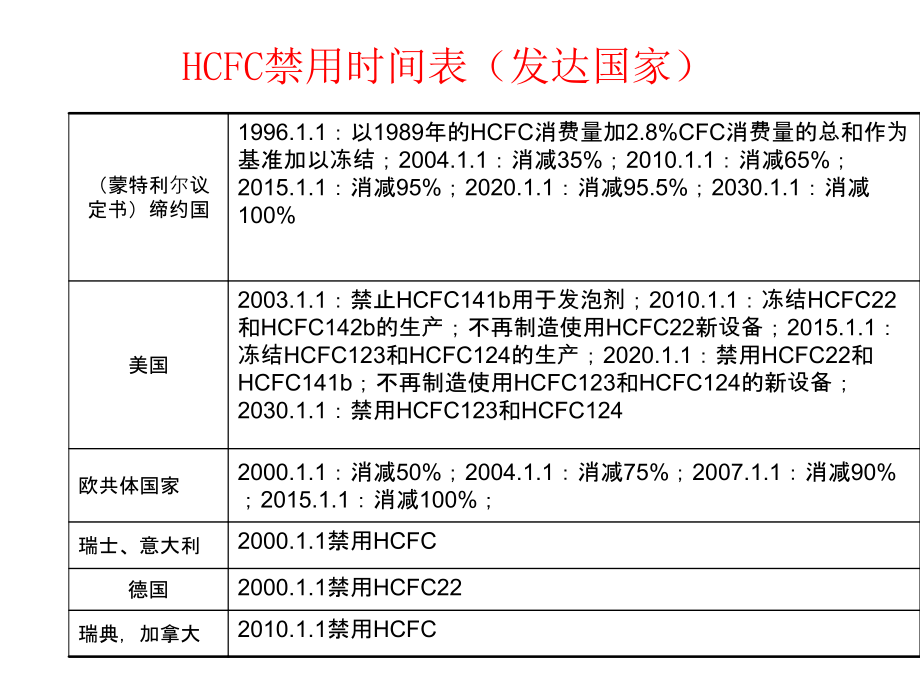

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,氟利昂的限制与替代,HCFC,禁用时间表（发达国家）,（蒙特利尔议定书）缔约国,1996.1.1,：以,1989,年的,HCFC,消费量加,2.8%CFC,消费量的总和作为基准加以冻结；,2004.1.1,：消减,35%,；,2010.1.1,：消减,65%,；,2015.1.1,：消减,95%,；,2020.1.1,：消减,95.5%,；,2030.1.1,：消减,100%,美国,2003.1.1,：禁止,HCFC141b,用于发泡剂；,2010.1.1,：冻结,HCFC22,和,HCFC142b,的生产；不再制造使用,HCFC22,新设备；,2015.1.1,：冻结,HCFC123,和,HCFC124,的生产；,2020.1.1,：禁用,HCFC22,和,HCFC141b,；,不再制造使用,HCFC123,和,HCFC124,的新设备；,2030.1.1,：禁用,HCFC123,和,HCFC124,欧共体国家,2000.1.1,：消减,50%,；,2004.1.1,：消减,75%,；,2007.1.1,：消减,90%,；,2015.1.1,：消减,100%,；,瑞士、意大利,2000.1.1,禁用,HCFC,德国,2000.1.1,禁用,HCFC22,瑞典，加拿大,2010.1.1,禁用,HCFC,行 业,消耗臭氧层物质,完全淘汰时间（年）,家用制冷设备,CFC11,2010,CFC12,2010,汽车空调器,CFC12,2002,工商业制冷设备,CFC11,2002,CFC12,2006,化工生产,CFC11,2010,CFC12,2010,CFC113,2006,中国制冷空调和化工行业最终淘汰消耗臭氧层物质时间表,允许维修使用到,2010,年。,制冷剂代号,R12,R134a,R600a,相对分子质量,120.92,102.0,58.13,标准蒸发温度,/,-29.8,-26.5,-11.7,燃烧极限（体积分数）,/%,无,无,1.88.4,ODP,值,1.0,0,0,GWP,值,4500,420,15,冷凝压力（,40,时）,/,MPa,1.01,1.02,0.53,蒸发压力（,-30,时）,/,MPa,0.10,0.084,0.047,理论排气温度,/,120125,125130,100105,液体密度（,-25,时）,/kg/m,3,1472.0,1371.0,608.3,润滑油,矿物油,酯类油,矿物油,对杂质的敏感性,敏感,高度敏感,敏感,容水性,极微,易容,极微,真空度要求,一般,较高,一般,材料兼容性,好,不好,好,R12,、,R134a,、,R600a,主要物性及性能对比,R12-CF,2,Cl,2,(-29.8/-158),应用最广的中温制冷剂,多级活塞式系统中可达,-70,C.ODP=1.0,，,GWP=7100,无色,有芳香味,含量,20%,以上人感觉,毒性小,不燃,不爆,40,C,以上遇明火分解出极毒的,光气,.,在水中溶解度很小,一般不能超过,0.005,g/L(101.3kPa,30C).,含有水份易造成,“冰堵”,现象,与水作用分解成盐酸与氟酸,产生,“镀铜”,现象,.,系统管路必须经过严格干燥,且须设干燥器,.,能跟矿物润滑油以任意比互溶,大型压缩机需对曲轴箱加热,.,对金属没有腐蚀作用,但腐蚀镁及含镁超过,2%,的铝镁合金,.,对天然橡胶有膨润作用,.,制冷机中使用含耐腐蚀的丁腈橡胶或氯醇橡胶,全封闭压缩机中的导线绕组要用耐氟绝缘漆,.,电机,B,级或,E,级绝缘,.,R134a(CH,2,FCF,3,),R12,替代物,主要热力性质与,R12,相近，标准沸点,-26.5,C,。,安全性好，无色，无味，不燃烧，不爆炸，基本无毒性，化学性质稳定,。,ODP=0,，,GWP=1300,。,R134a,不溶于矿物油，吸水性比,R12,大，分子直径比,R12,小。替代,R12,时需更换润滑油、干燥过滤器，干燥剂需用,XH-7,或,XH-9,型分子筛。,碳氢制冷剂,R12,替代物（,2,）,自然工质，,ODP=0,，,GWP=3,常用丙烷,(,R290,）,和异丁烷（,R600a),的混合工质作为,R12,在汽车空调中的替代物，质量比为,60%/40%,。,压比,小于,R12,、,排气温度低于,R12,，,系统节能,充注量为,R12,的,40%,左右。,毒性低，但易燃，安全性,A3,。,与矿物油、,PAO,、,PAG,、,POE,等各润滑油互溶性都佳,与水的溶解性差，须防,“,冰堵,”,.,R744,（,CO,2,）,-R12,替代物,自然工质,，,ODP=0,，,GWP=1,临界温度为,31.1,，临界压力为,7.38,MP,其理论循环,COP,约为,R134a,的,35-46%,。,新系统一般采用,跨临界循环,系统压力很高,设备强度要求高,COP,与,R134a,相当,.,蒸发潜热较大，单位容积制冷量较大,因此压缩机排量小,.,适用各种润滑油，且与常用系统的材料相容,.,1.,常用制冷剂及其性质,CCl,4,(R10),CH,4,(R50),CF,4,(R14),稳定性增大,可燃性增大,可燃性增大,毒性中间大,氯氟烃,CFC,氢氟烃,HFC,含氢氯氟烃,HCFC,C,hlorine:,氯,F,luorine:,氟,C,arbon:,碳,H,ydrogen:,氢,氟利昂的限制与替代,类 别,物 质,类 别,物 质,第一类氯氟烷烃,CFCl,3,(CFC11),CF,2,Cl,2,(CFC12),C,2,F,3,Cl,3,(CFC113),C,2,F,4,Cl,2,(CFC114),C,2,F,5,Cl(CFC115),第二类（溴氟烷烃）,CF,2,BrCl(,哈隆,1211),CF,3,Br(,哈隆,1301),C,2,F,4,Br,2,(,哈隆,2402),受控制的消耗臭氧层物质,
