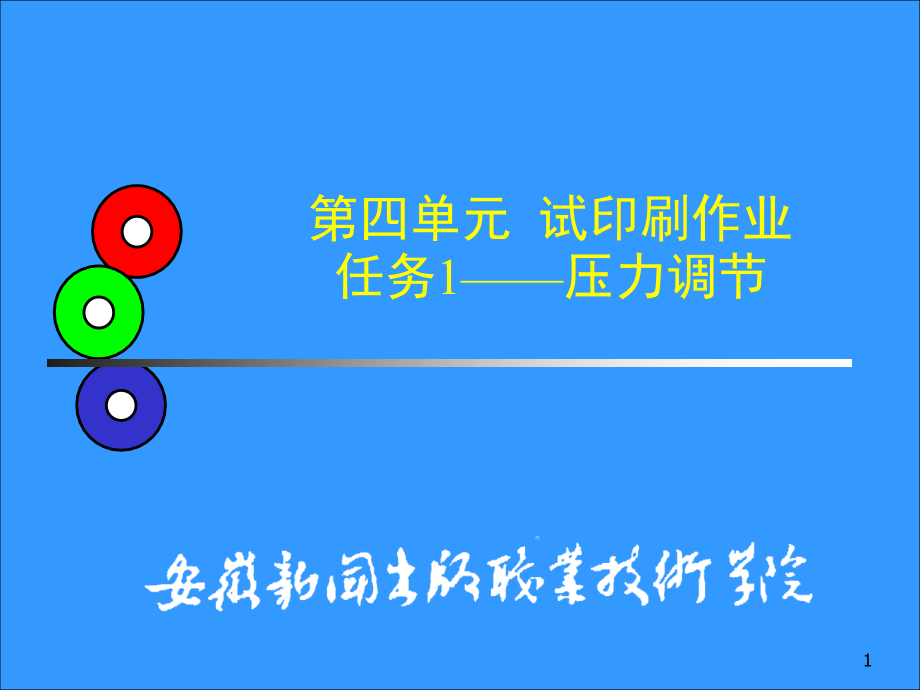

试印刷工艺任务1——压力调节_安徽新闻出版职业技术学院_31页.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,胶印工艺及操作,第四单元 试印刷作业任务,1,压力调节,1,1,、印刷压力的基础知识（来源、表示方法、分布）,2,、印刷包衬,3,、印刷压力计算,4,、印刷压力的调节方法,导入,2,一、印刷压力基础知识,胶印压力的来源于,：,印刷包衬,P C,B C,I C,I C,：,无包衬,，,为刚性滚，变形极小,P C,：,变形小，近似认为刚性滚,B C,：,有橡皮布和包衬，变形大,版压来源于包衬,印压来源于包衬,3,在印刷过程中，压印体（胶印机三滚筒）之间,间相互作用的正压力称为印刷压力。,其中,印版滚筒和橡皮布滚筒之间的压力称为,印版压力（版压）；,橡皮布滚筒与压印滚筒之间的压力称为压印,压力（印压）,。,4,印刷压力的表示方法,印刷压力表示,直接表示,间接表示,总压力：,P,总,线压力：,P,L,P,总,/L,面压力：,P,L,P,总,/(L,b),压缩量：,(mm),压印宽度：,b(mm),b,剖面图,府视图,L,b,5,印刷压力的分布图马鞍形,6,在压印弧内,沿圆周方向各不相同，中心线压力最大，,两侧压力依次减少；,沿轴向方向，中间压力小，两端压力大。,7,胶印常用的包衬有：,纸张,塑料,毛呢,旧橡皮布,在印刷中使用的包衬往往是不同包衬材料的组合，胶印印刷压力常用间接方法表示,二、印刷包衬,8,1,、印刷包衬的种类及特性：,按包衬的,弹性,，,可将包衬分为：,包衬的分类：,硬性包衬,中性包衬,软性包衬,弹性大,弹性适中,弹性小,9,硬性包衬,硬性包衬是由,衬垫纸和橡皮布,组成,即在橡皮布,下垫几张纸便构成硬性包衬。滚筒压痕宽度为,4-6mm,，压缩量,=0.04,0.08mm,。这类包衬,相对较硬，包衬的弹性模量较大，少量变形就可,产生很大的印刷压力，且大多数胶印机采用接触,滚枕,(,即走肩铁,),，使得滚筒运转平稳。,国产的,JJl02A,、,JJ204,型、,JJ201,型的卷筒,纸胶印机，进口的,Miller(,米勒,),、,Heideberg,(,海德堡,),、日本的小森机等大多采用硬性包衬。,10,中性包衬,中性包衬由,厚纸、夹布和橡皮布,等组成。,滚筒压力线宽度为,8,10 mm,，压缩量,=0.1,0.2mm,。中性包衬的印刷性能介,于硬性和软性包衬之间,弹性模量居中,网点,再现性较好,.,对印版的磨损不是很大。,又可以分为中性偏硬包衬、中性偏软包衬。,11,软性包衬,软性包衬一般是由,厚垫纸、白呢子和橡,皮布,组成。滚筒压力线宽度为,10-12mm,压缩量,=0.2,0.4mm,。其弹性模量较小,产生同样的印刷压力所需的包衬缩径量相对,较大。,国产的,J1202,型、,J2101,型、德国的,PZO,5,型等胶印机采用软性包衬。,12,不同包衬特点,A,对印刷压力的敏感性,由上图可以看出对于同样微小的压力变化入，硬性包衬的压力变化,P,硬比软性衬垫对印刷压力的变化敏感。所以，,硬性包衬对材料的平整度、印刷机的精度要求都要高些，否则可能会因为印刷压力的不均匀出现“条杠”。,13,14,B,转印区域的大小,总的状况是：硬性包衬的压力大，但是压印区较窄；软性衬垫包衬压力小，而压印区较宽。,压印区越宽，图像网点被挤压变形的范围越大，网点周围的清晰度越差，反之变形小，清晰度高。所以硬性包衬比软性包衬的图像网点再现性好。,15,16,C,橡皮布弹性衰减程度,橡皮布经过反复承受滚筒压力，逐渐不能恢复到原来的厚度，这种现象叫做弹性衰减现象。所以印刷压力随着这个现象会发生压力下降的情况。,软性包衬降低约,20,30,，中性包衬约低,10,15,，硬性包衬降低约,5,10,。,17,三、印刷压力的测量,包衬材料测量法,测量工具：螺旋测微器（千分尺）,测量内容：橡皮布及其下衬垫物厚度，印版及,其下衬垫物厚度,测量步骤：,a.,测量包衬,b.,推算滚筒筒体间隙和压力,入,=R1+R2+,-O,1,O,2,18,19,包衬材料测量法优点是比较方便、简捷；,但缺点是不够精确。,一是橡皮布及其衬垫材料不是刚体，往往有,偏差；,二是橡皮布装上滚筒后，因松紧程度不同而,引起的误差也不小。,为了减小误差，可用金属片夹着橡皮布测,量，另外需要采用平均值测量法。,20,衬垫量规法,测量工具：衬垫量规（筒经仪）,测量内容：滚枕过量、滚枕间隙,入,=H,1,+H,2,-,滚枕间隙,滚枕过量指滚筒包衬面和滚枕的差值，记做,H,。高于滚枕取正值，低于滚枕取负值。,可直接在机器上测量，滚枕表面经过精,加工，测量即方便又准确。,21,22,走肩铁或滚枕,不走肩铁或滚枕,齿轮节圆,滚枕,齿轮节圆,滚枕,齿轮节圆,滚枕,滚筒体,滚筒体,滚筒体,滚筒缩径量，有正有负,滚枕间隙,滚枕过量,印版包衬,齿轮节圆,齿轮节圆,齿轮节圆,滚枕,滚枕,滚枕,滚筒体,滚筒体,滚筒体,滚枕间隙,23,压痕宽度法,胶印机的转印过程中，确定的压缩变形,量，一定相对着一个滚筒间的压痕宽度。,步骤：,a.,压痕 印版打满墨，手动合压再离压,b.,测量 钢卷尺测量压痕宽度,c.,计算 入,bb/4R,24,25,四、印刷压力的调节,调节包衬的厚度,调节印版的包衬除影响版压外还影响对着,墨辊、着水辊压力、印迹的周向长度和同步,滚压问题；,调节橡皮布滚筒的包衬可同时增加或减,少版压和印压。,26,调节滚筒间的中心距,从齿轮传动的角度来看，齿轮最好在分,度圆位置，调节中心距会影响平稳性。一般,认为，包衬数据对印版滚筒和橡皮布滚筒的,同步滚压要求较高，直接关系到印迹滑移、,印版磨损等；而橡皮滚筒和压印滚筒之间的,同步滚压要求低。,27,28,29,30,31,
