JMatPro操作方法与数据处理.ppt

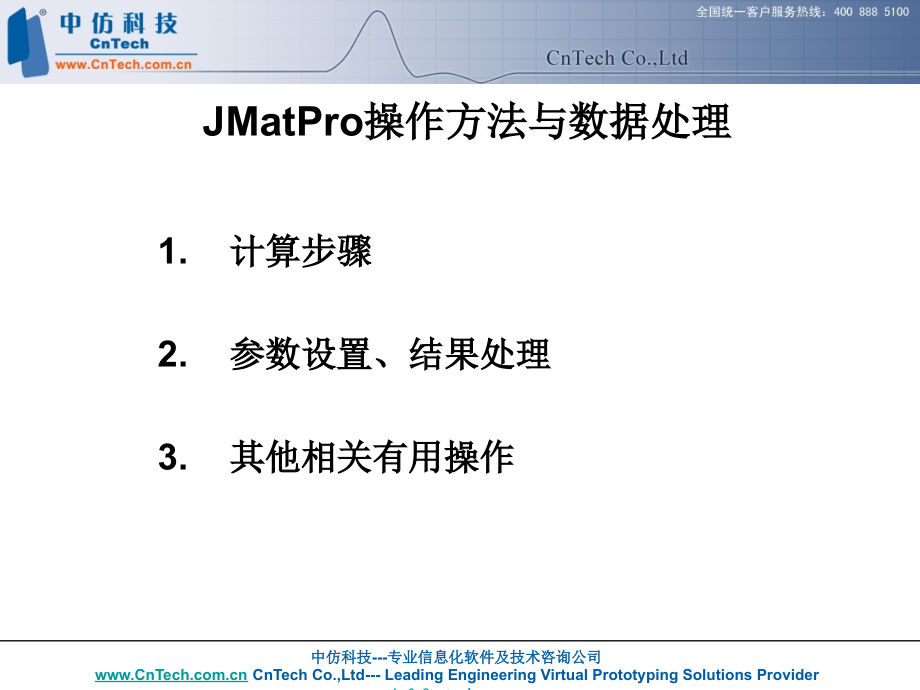

单击此处编辑母版标题样式,中仿科技-,-,专业信息化软件及技术咨询公司,www.CnT,CnTech,Co.,Ltd,-Leading Engineering Virtual Prototyping Solutions Provider,info,JMatPro,操作方法与数据处理,JMatPro,操作方法与数据处理,计算步骤,参数设置、结果处理,其他相关有用操作,一、计算步骤,第一步、运行软件，选择需要计算的合金模块,通用钢模块已包括所有低、中、高合金。,单晶模块中仅针对于镍基合金设计。,第二步、输入或调用合金成分,1,、输入新的合金成分,2,、保存当前的合金成分以便下次调用,3,、直接调用已保存的合金成分,第三步、选择需要计算的材料性能选项,第四步、设置相关参数，点击开始计算,第五步、计算结果信息转化，保存，数据、图片输出处理,第六步、退出或切换至第一或第二步进行新的计算,二、参数设置、结果处理,1,、合金成分输入,可保存常用合金成分与牌号，以便第二次直接调用；,直接输入合金成分时，在输入最后一个元素成分后务必将光标移至其他空白处。,2,、,Thermodynamic calculations,（热力学计算）,single temperature thermodynamic calculation,（简单固定温度计算）,1,）设定计算温度,2,）选择相,By default all available phases will be included in the calculation,should you want to suspend any phases,unselect the,Take all phases into account,checkbox and a phase selection dialog will appear.,3,）开始计算：,The,Start Calculation,button will launch the thermodynamic solver.,敲,“,S”,可取消当前计算,2,、,Thermodynamic calculations,（热力学计算）,temperature stepping thermodynamic calculations,（等温梯度计算）,输入起始温度与结束温度以及温度步长：为保证最快的计算速度，建议将最低温度设置尽量提高。,相边界控制选项：,If the thermodynamic solver finds a calculation difficult,in many cases it is because the exact location of a phase boundary is difficult.If this is not vital,it is possible to disable the phase boundary search.This can be done by going to the,Options-Show phase boundaries search control,menu item and checking it.This will add the following panel to the input window:,图表信息处理：,鼠标左键点击曲线不同的点将弹出此点的详细信息,快捷键使用：按住,Shift,，用鼠标左键选中需要放大的区域便可放大所选区域；恢复原图在英文输入模式下敲“,R”,键；,可直接获取联机帮助。,2,、,Thermodynamic calculations,（热力学计算）,concentration stepping thermodynamic calculations.,（等成分梯度计算）,设置等温截面温度,选择平衡元素与变化元素（一种元素、或全部元素）,选择元素变化范围与步长,profile thermodynamic calculations,（总括计算）,实质上是等成分梯度的综合计算,默认的起始成分点即为左边成分表中的当前成分点；,钩选“,Allow different start”,可选择不同的成分起始点；,结束起始点可以手动输入，也可从已保存的成分中选取。,3,、,solidification calculations,（凝固计算）,A,、,solidification cut-off,（凝固截至点）,Scheil,-Gulliver,模型能够解决众多合金的凝固问题，但它仍然是一个近似值，而且凝固过程中将会存在一部分反向扩散，由此会导致一下两种情况：,(1),一些在快速析出的相在计算过程中将观察不到；,(2),在计算中合金将在,100%,固相之前完全凝固。为了解决这个问题，在软件中特意设置了凝固截至点，假设在设置的凝固截至点合金将全部凝固。对于大多数合金推荐使用,0.01,，对于,Ni,基超合金推荐使用,0.2-0.3,。,3,、,solidification calculations,（凝固计算）,、,Youngs and shear,moduli,:,（卸载）,In version 4.0,the,possibilility,to calculate so-called relaxed has been introduced.The concept,motivatiing,this is that at high temperature the mechanism which governs the deformation needs to take into account.,If you wish to display the relaxed modulus simply check the Add relaxed modulus checkbox at the bottom of the graph and input a strain rate value.The graph will be updated as the strain rate is changed.,3,、,solidification calculations,（凝固计算）,、铸铁模块,计算终止温度默认为室温（,25,）,增加材料类型选择对话框（可选择铸铁基体相类型）,相选项中增加了气体选择对话框,Spheroidal,（球状）,lamellar,（片状）,and compacted,（精简）选项,4,、,Thermo-Physical and Physical properties,（物理与热物理性能计算）,、,Choice of physical properties calculation,（选择计算类型）,General calculation,（通用计算）,V1.0,版本中已经存在，已经改进为,Extended general calculation,（扩充通用计算）,计算中首先要输入一个热处理温度（用于确定合金中的相组成），然后将此热处理温度下的合金放在不同温度下计算其物理及热物理性能。,Dynamic calculation,（动力学计算）,根据等温梯度相图或等成分梯度相图计算，假设每个温度点的相组成已经确定，然后分别计算其在此温度下的物理及热物理性。,Extended general calculation,（扩充通用计算）,首先设置热处理温度，低于该温度时采用通用计算模型，高于该温度时采用动力学计算模型。,Solidification properties,（凝固计算）,4,、,Thermo-Physical and Physical properties,（物理与热物理性能计算）,B,、,Stacking fault energy calculation,（堆垛层错能计算）,可计算通用钢、不锈钢、镍基超合金模块中的,HCP,和,FCC,的堆垛层错能。,C,、,Gamma/Gamma lattice Mismatch,（,Gamma/Gamma,晶格错配,）,5,、,Phase Transformation calculations.,（相转变计算）,1,）、,TTT/CCT,calculations,（,TTT/CCT,计算）,Al,Ni and Ti alloys,开始温度选择：自动开始温度：转变相的固溶体分解曲线的最高温度,自动寻找转变相的固溶体分解曲线的最高点,转化数量设置,当存在碳化物时，不同的保温温度将出现不同的计算结果。,Stainless Steel TTT/CCT calculations,马氏体不锈钢可采用铁素体不锈钢类型计算,没有晶粒度设置对话框,general steels TTT/CCT,保温温度可选择高于铁素体的某一温度,5,、,Phase Transformation calculations.,（相转变计算）,2,）,Phase formation on cooling,（冷却过程中的相转变）,仅针对于钛合金,可同时设置,6,种不同的冷却速率（但分别显示在,6,张不同的界面上）,3,）,Energy change calculation:,（能量转变计算）,钛合金中的,与,之间转变；,通用钢种奥斯体转化为铁素体（平行、非平行）、珠光体的能量变化,不锈钢中奥斯体转变为铁素体的能量变化,铸铁中的能量转变（已凝固曲线为基础）,5,、,Phase Transformation calculations.,（相转变计算）,4,）,Isothermal,tranformation,（等温转变）,铝合金,能很好的以动力学模型预测热处理过程中的相转变,5,）,Quench properties of General Steels,（通用钢的淬火性能）,可计算不同淬火温度下不同冷却速度与不同温度下的不同保温时间对合金物理及力学性能的影响曲线。,淬火制度文件的建立与调用,不同冷却速度下的计算结果处理（非平衡相转变、机械性能）,由机械性能生产应力应变曲线,5,、,Phase Transformation calculations.,（相转变计算）,6,）,Martensite,transitions,（不锈钢中马氏体转变）,7,）,Coarsening,（镍基超合金中的晶粒长大）,保温温度设置,Gamma/Gamma,相选择（单晶中不能选择）,设置原始晶粒尺寸,6,、,Mechanical properties,（机械性能）,、,strength and hardness calculations.,（强度与硬度计算）,钛合金、不锈钢：,设置热处理温度：主要是为了获得最后材料使用状态时的相组成，一般输入的是退火温度。,设置晶粒尺寸计算类型与变化范围。,采用标准应变速率,0.02/min,。,可采用洛氏硬度和维氏硬度,应力应变曲线,镍基超合金,强度与硬度计算,没有析出相时,输入界面与钛合金、通用钢、不锈钢相同,有一种析出相时,增加输入室温强度（硬度）或析出粒子尺寸对话框（如右图）,镍基超合金,强度与硬度计算,有一种析出相,当选择输入析出粒子尺寸对话框时,镍基超合金,强度与硬度计算,当有两种析出相,当选择输入析出粒子尺寸对话框时,6,、,Mechanical properties,（机械性能）,、,high temperature strength calculations.,（高温强度计算,）,钛合金、通用钢种、不锈钢,可选择固定温度或固定应变速,钛合金高温强度目前只能计算到中等温度（,500,以下）,For Ti alloys,the calculation is for the time being limited to medium temperatures.,通用钢测试温度需高于设置的热处理温度,镍基超合金,高温强度计算,没有析出相,输入界面与钛合金、通用钢、不锈钢相同,有一种析出相,增加输入室温强度（硬度）或析出粒子尺寸对话框,镍基超合金,高温强度计算,有一种析出相,当选择输入析出粒子尺寸对话框时,镍基超合金,高温强度计算,当有两种析出相,当选择输入析出粒子尺寸对话框时,6,、,Mechanical properties,（机械性能）,C,、,creep calculations,（蠕变计算）,不锈钢,计算结果包括运行寿命和蠕变率,镍基超合金,For single crystal,creep calculations are valid for alloys which growth direction is along the 001 direction.This covers alloys in CMSX,Mar and Rene families.,没有析出相时：输入界面与不锈钢相同,有一种析出相时,有两种析出相时,6,、,Mechanical properties,（机械性能）,D,、,general steels,Jominy,hardenability,（通用钢端淬性计算,）,可模拟计算标准端淬性实验,7,、,Chemical properties,（不锈钢化学性能计算）,抗点蚀性（抗孔蚀性）,三、其他相关有用操作,1,、,conversion utility,（转换工具）,温度之间的转换,晶粒度与晶粒尺寸之间的转换,屈服强度、抗拉强度、硬度之间的经验转换,2,、,martensite,transition and hardness utility,（马氏体转化工具）,用于计算基于奥氏体的马氏体转化温度,3,、,Stress-strain curves utility,（应力应变曲线工具）,可根据强度（硬度）和杨氏模量直接生成应力应变曲线,4,、,new material creation,（建立新合金）,可根据实际需要在已有的数据库范围类建立新的合金输入界面,
