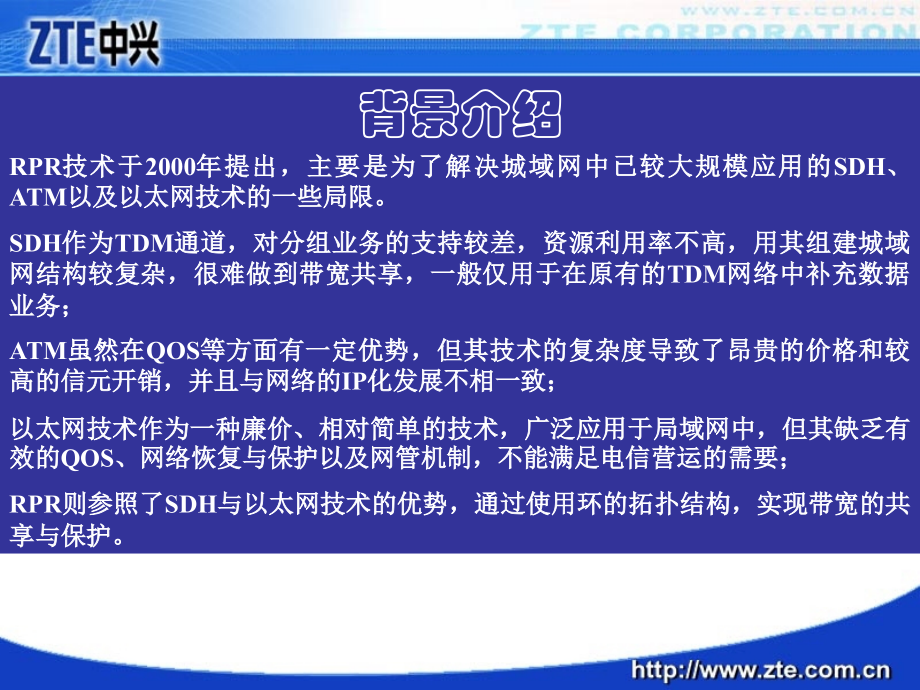

背景介绍,RPR,技术于2000年提出，主要是为了解决城域网中已较大规模应用的,SDH、ATM,以及以太网技术的一些局限。,SDH,作为,TDM,通道，对分组业务的支持较差，资源利用率不高，用其组建城域网结构较复杂，很难做到带宽共享，一般仅用于在原有的,TDM,网络中补充数据业务；,ATM,虽然在,QOS,等方面有一定优势，但其技术的复杂度导致了昂贵的价格和较高的信元开销，并且与网络的,IP,化发展不相一致；,以太网技术作为一种廉价、相对简单的技术，广泛应用于局域网中，但其缺乏有效的,QOS、,网络恢复与保护以及网管机制，不能满足电信营运的需要；,RPR,则参照了,SDH,与以太网技术的优势，通过使用环的拓扑结构，实现带宽的共享与保护。,目前,MSTP,的问题,目前,MSTP,设备可以提供的数据接入手段主要还是,EOS,方式，通过,SDH,的,虚容器传输以太网帧，为了提高带宽利用率一般通过802.3的交换进行汇聚，这种方式带来的问题主要有：,1、配置复杂：站点与站点间的业务配置需要一一配置，中间经过的站点需要配置直通，网络复杂时配置以及维护工作量很大；,2、缺少共享的特性：业务之间的通过,VC,连接，这些链接作为一条业务的承载体无法与其它链接共享自身带宽；,3、带宽利用率较低：为了防止广播风暴，需要运行,STP,协议，部分带宽无法充分利用；另外因其自身无快速保护机制（,STP,秒级保护太慢），需要利用,SDH,的保护，而,SDH,的保护速度虽快却要浪费50的带宽；,目前,MSTP,的问题,4、对汇聚比的要求：在汇聚型的网络中，需要单板具有众多系统方向以完成各个站点到汇聚站点的链接请求；,5、组建环网时对,QOS,较难保证：,EOS,设备虽然可以通过组建以太环网部分避免以上问题，但802.3的网络天生就不是为环网设计的，所以组建环网时，以上问题仍很难避免，同时还将带来上下游站点间业务互相影响的问题，,QOS,无法保证，至今很少有这样应用。,而这些问题也就是,RPR,技术需要解决的问题。,RPR,特点（一）,较高的带宽效率：,传统的,SDH,网络需要环带宽的50%作为冗余，,RPR,则不然，它保持了类似于,SDH,中,APS,的保护机制，利用两个反向的环来保护业务，同时还允许数据业务流在源节点和目的节点之间的环上全速传输，不需要保留50%的带宽。使用的是空间重用技术，目的节点从环中剥离到达本点的数据帧后就不再占用环的带宽，释放给下游段使用。,RPR,特点（二）,较公平的带宽分配协议（,QOS,的保证）：,通过简单有效的公平算法，实现数据业务的带宽共享。因为在网络中，用户接入端的通信业务量从本质上来说是突发性的，而网络核心部分的业务量较为平稳，所以具有一定的可预测性。,RPR,通过业务的分级可以允许营运商只在带宽有空余时，才提供优先级较低的网络接入服务（如一些数据业务），充分的利用了这些业务量所固有的特性。也可以避免了上下游站点间的带宽不公平。,RPR,特点（三）,快速的保护机制：,RPR,可以提供50,ms,的业务保护，这与,SDH,的,APS,相类似。目前可以通过业务环回(,Wrapping),或者绕开(,Steering),两种方法来避免发生的故障。采用“环回”时，和故障邻近的节点会把一个环上的业务环回到另一个环上（比如把内环上的业务环回到外环上，类似于,SDH,的,APS），,这种方法使数据流在经过很长一段路径到达目的节点时，都会保持连续（顺序）性。“绕开”这种方法实际上是让数据流掉转方向，通过另一段路径到达目的节点。,RPR,特点（四）,与,SDH,网络的无缝连接：,内嵌于,SDH,的,RPR,系统在组网方面可以与,SDH,网络无缝连接：,SDH,的网络一般以环网为主，,RPR,需要的正好也是环的结构，因此可以实现无缝的连接，充分利用环网的带宽，而不像已有的,MSTP,一样需要通过,STP,协议或手工配置在,SDH,环网中防止业务成环，有时会因此浪费掉一部分带宽。,RPR,特点（五）,简单的业务配置：,RPR,的目标之一是分布式接入。分布式接入、快速保护和业务的自动重建为节点的快速插入和删除提供了即插即用机制。,RPR,也是一项在环内使用共享带宽的分组交换技术，每一个节点都知道环的可用容量。在传统的电路交换模式下，全网的每个连接都需要点到点的一一配置，而,RPR,只需要配置一下接入端与环的连接关系，不需要配置环内各点之间如何相连，业务如何流向，这样就大大简化了工作。另外这样的业务配置也避免了传统的,EOS,设备中存在的汇聚比的问题，在忽略带宽限制的前提下，,RPR,几乎可以做到无限的汇聚比。,空间重用协议,RPR,技术中采用了空间重用协议（,Spatial Reuse Protocol,简称,SRP），,空间重用指在空间上没有重复的业务流可以互不影响地利用各自的线路带宽，简单的说是正常情况下数据在源节点和目标节点之间的最短弧上传输，同一时间可以有多个节点相互通信。这样，许多节点可以同时收发分组，提高了环带宽的利用率，特别在环上节点数较多的情况下，带宽的利用率改善尤为明显。,RPR,环网结构,RPR,为,双环结构，与,SDH,双向复用段环拓扑类似，是由两个相反方向的环组成，顺时针方向的环称为环0，逆时针方向的环成为环1；,环上的各个节点成为站点，通过48,bit,的站点地址进行标识；,站点之间的连接成为,SPAN，,每个,SPAN,对应,TTL,为一跳；,环0,环1,站点1,站点2,站点3,站点4,SPAN,RPR,环网结构,RPR,的数据传输支持单播、组播和广播机制。在组播和广播时，源节点发出数据后，每个节点都能够检测到数据，节点分析帧头部地址信息，如果满足地址条件，则拷贝下数据，同时继续转发，回环一周后在源节点被剥离。在单播情况下，数据分组仅在源节点和目标接点之间的最短弧线上传输，源节点发出数据，目标节点接收数据，同时把该数据分组从环上剥离。这比城域,FDDI,环状网络和令牌网络提高了利用率。,RPR,技术原理,RPR,参考模型,RPR,系统结构,RPR,帧结构,RPR MAC,对数据帧的处理,RPR,公平算法原理简介,RPR,拓扑发现原理简介,RPR,保护原理简介,SDH,内嵌,RPR,的参考模型,参考模型说明,根据,IEEE,的标准框架结构，802.17 和 802.3是平级的协议，都是链路层的协议。,RPR,可以兼容多种数据速率。它可以在一系列的物理层上工作，如：,SONET/SDH、,千兆以太网（,IEEE 802.3ab）、10Gbit/s,以太网（,IEEE 802.3ae）,等。,RPR,同样也属于广播型网络，一个数据包可以到达环上所有的节点。这意味着多种施用于广播型网的技术能够继续施用于,RPR,上，如地址解析协议（,ARP）、,生成树协议（802.1,D）,和三层协议等。,RPR,的基本数据单元是数据帧，,RPR,帧的最大长度是9216字节，数据帧的格式类似于以太网帧。,SDH,内嵌,RPR,的系统结构,SDH,内嵌,RPR,的系统结构,RPR,标准帧结构,数据帧结构,控制帧结构,公平帧结构,空闲帧结构,TTL（,TimeToLive,）,生存时间，这一个字节记录的是报文到达目的节点前能经过的最大节点数，每经过一个节点，该字段数字减一，减到为0时从环上剥离，通过这种机制可以防止帧在,RPR,环上无限次的循环转发。帧中该字段的初始值应不小于已知目的节点和本节点相隔的跳数。该字节也决定了,RPR,环最多只能255个站点。,BaseControl,RI：,环标识，该比特记录的是该帧生成时，被发送的环路方向；,FE：,公平适从，该比特用于标记一个帧是否参与公平算法；,FT：,帧类型，这两个比特标志帧的4种类型；,SC：,服务类型：,这两个比特标志一个帧所属的服务类型；,WE：Wrap,适从，该比特标记帧在发生,Wrap,保护时，能否被环回，1表示帧可被环回；,P：,环控制校验,bit，,该比特提供对,BaseControl,字段的奇偶校验。对于公平算法帧和,IDLE,帧，校验值必须使环控制字段所有比特（包括,P bit,自身,）中值为,1的,比特数目为奇数个；对于数据帧和控制帧，该比特保留，置,0,，接收时被忽略。,BaseControl,FT,定义,SC,定义,SC,与,FE,决定服务等级,SC,与,FE,决定公平适从,ExtendedControl,EF：,扩展帧标识，定义数据帧使用的是基本帧格式还是扩展帧格式；,FI：,洪泛标识，指示帧在环上的洪泛方式，包括：不洪泛、单向洪泛和双向洪泛；,PS：,过源,站点标识，表示在,Wrap,保护中帧是否从反环经过源站点；,SO：,严格次序标识，表示帧的次序在传输过程中是否需要严格保证次序。,站点地址（,DA、SA）,DA、SA,都是一个48,bit,的地址域，分别用于确定帧的目的站点和源站点地址，定义方式与802.3网络一致，广播目的地址也为0,xFFFFFFFFFFFF,，,源站点地址由上层网管确定，目的站点地址则由路由算法根据拓扑发现决定。,TTLBASE,与,TTL,基本一样，表示帧从源站点发出时,TTL,值，该域在传输过程中不被修改，目的站点可以根据,TTL,和,TTLBASE,判断出源站点与本点之间的跳数。,HEC,在,数据帧和控制帧中有一个16,bit,的,HEC,域，用于对16字节的帧头（,TTL、,BaseControl,、DA、SA、TTLBASE、,ExtendedControl,）,进行,CRC-16,的校验。,HEC,错误的数据帧和控制帧将被从环上剥离。,不同服务类别的比较,各,等级业务面向的服务,CLASS A0：RPR,的,MAC,协议提供一种预留环上带宽的机制。这些带宽对,RPR,的公平算法是不可见的，必须由,RPR,的,MAC,客户实体完全控制。其它三个等级的业务不能使用这些预留的带宽，即使这些带宽空闲；该等级业务主要用于模拟,TDM,业务；,CLASS A1：,主要用于实时业务（如语音和视频），具有低抖动和低时延特性，如果带宽未被使用将在公平算法控制下和其它节点共享，也可以用于模拟,VPN,业务；,CLASS B：,主要用于对时延不敏感但要求带宽保证的业务，如一些要求比较高的数据业务，在网络带宽有空闲时可以占用更多带宽；,CLASS C：,主要用于要求不高的数据业务，属于尽力而为的业务，没有保证带宽，受网络实际流量影响大（特别是保护时带宽受影响很大），时延和抖动都较大。,RPR MAC,对数据帧的处理,RPR MAC,对数据帧的处理有：,上环：,本点用户口向环上其它站点发送，需要进行上环操作，通过拓扑发现和路由表项决定其目的站点地址以及环选择，根据对应的优先级送入相应的队列，最后产生,RPR,帧头后插入到各环端口；,下环：,本点从环上接收其它站点发送过来的到本点的单播帧或多播帧，经过,Stack VLAN,过滤可以接收，对于单播帧将其从环上剥离并发送到用户端口，对于多播帧发送到用户端口同时进行过环操作；,转发：,本点从环上接收的帧根据其优先级（,A、B、C）,分别放入,PTQ,和,STQ,转发通道，发送时将,PTQ,和,STQ,队列中的数据帧直接插入源环发送端口；,剥离：,本点从环上接收的帧不再继续向下传递，到本点终结。,RPR MAC,对数据帧的处理,过环队列,（,PTQ、STQ）,SPAN0,SPAN1,上环队列,（,A、B、C）,本地入端口,调度器,过环,上环,用户分组,Policer,限速,环接收队列,下环队列,（,AB、C）,本地出端口,下环,路由判决,Shaper,整形,公平算法,RPR,公平算法特点,RPR,公平算法是一种保证环上所有站点之间公平性的机制，通过这种算法可以达到带宽的动态调整和共享的目的。,RPR,公平算法应用于从,MAC,客户来的低优先级服务和超额中优先级服务（即中优先级服务中,EIR,数据帧）的业务，对于,B,类,CIR,以及,A,类业务不进行控制；,RPR,公平算法可以分别控制两个子环的公平带宽，即每个,RPR MAC,有两个互相独立的公平协议分别调整上环的带宽。,公平算法带宽调整方法,RPR,公平算法是通过对阻塞的检测来触发带宽的调整；,如果一个节点发生阻塞，它就会在相反的环上向上行节点发布一个公平速率（,fairrate,）（,通过本点的,add_rate,和归一化的权重得到）。当上行站点收到这个公平速率时，就调整自己的发送速率以不超过公平速率。接收到这个公平速率的站点会根据不同情况作出两种反应：若当前节点阻塞，它就在自己的公平速率（通过本点的,add_rate,和归一化的权重得到）和收到的公平速率之间选择最小值公布给上行节点；若当前节点不阻塞，节点就将公平速率向上游继续传递。,RPR,环中两种情形可能引发阻塞：,1、某节点原先没有充分利用自己的带宽而被其他节点占用，现在要充分利用自己的带宽而发生阻塞；,2、某节点突然有大量突发流量导致阻塞。,公平算法带宽调整示例,图中,RPR,环,非保留带宽（环带宽,A0,业务保留带宽）为500,M，,表示公平算法最大可以控制500,M,的环带宽。站点1、2、3之间为汇聚型业务，1、2向3汇聚。,环0,环1,站点1,站点2,阻塞,站点3,站点4,250,M C,类业务,300,M B100M,eB,100M C,类业务,250,M C,类业务,100,M C,类业务,300,M B+100M,eB,FA,控制,公平算法模块功能,接收和处理公平帧；,计算本地节点的公平允许速率；,使用,shaper,控制公平业务速率；,确定要公布的公平速率；,产生并发送公平控制消息。,公平算法模块框图,802.17 egress,公平速率协调模块,更新本地公平速率,802.17,ingress,业务统计模块,公平帧接收和处理模块,公平帧分析和处理,Rx-FIFO,生成公平消息,计算公平速率,Tx,-FIFO,Shaper,C,RPR,拓扑发现（一）,可处理多种拓扑结构变化：,增加和删除节点，链路中断等,每个节点自动发现拓扑,采用类似于,OSPF,的 链路状态协议,采用相应的控制消息来传递信息,采用触发器触发节点发出消息,拓扑发现的基本过程,在拓扑图,发生变化时立即发出信息,每个节点掌握相邻节点的状态,每个节点向所有节点广播拓扑信息,RPR,拓扑发现（二）,RPR,的拓扑发现是为了每个站点都能了解环的完整结构，各点距离自身的跳数，以及环上各个站点所具备的能力等。从而为环选择、公平算法、保护等单元提供决策依据。,RPR,拓扑发现的是一种周期性的活动，但是也可以由某一个需要知道拓扑结构的节点来发起，也就是说，某个节点可以在必要的时候产生一个拓扑信息帧（如此节点刚刚进入,RPR,环中，接收到一个保护切换需求信息或者节点监测到了光纤链路差错）。,拓扑信息产生周期可以配置为：50,ms,至10,s，,以50,ms,为最小分辨率，默认值为100,ms；,RPR,拓扑发现帧,拓扑发现帧属于控制帧的一种，帧头的,Control Type,值为1；,拓扑帧由源站点同时广播到两个环上，,TTL,设置为255；,拓扑帧由源站点根据源,MAC,地址剥离；,拓扑信息是一个可变长度的消息，拓扑帧不光可以用来发现环的拓扑连接，更可以用来传送一些站点的配置信息，如保留带宽、站点权重、是否支持,WRAP,保护、是否支持,Jumbo,帧等；,通过拓扑发现可以检测到光纤错联、重复,MAC,地址、环站点过多等错误。,RPR,拓扑发现帧结构（一）,RPR,拓扑帧通过,TLV（Type-Length-Value）,来传递信息，一个拓扑帧可以有多个,TLV,域，每个,TLV,包括：该,TLV,的类型、长度以及实际内容。,RPR,拓扑发现帧结构（二）,已定义的,TLV,如下：,权重,TLV，,用于申明本点的权重；,总保留带宽,TLV，,用于申明站点在各个环上总的,A0,业务保留带宽；,站点能力,TLV，,用于申明本点是否支持,Jumbo,帧以及是否支持,Wrap,保护方式。,相邻站点,TLV，,用于申明本点的东向和西向站点地址；,各保留带宽,TLV，,用于申明各个环上站点与各个站点之间的,A0,业务保留带宽，各站点的保留信息按距离源站点的跳数排序；,站点名称,TLV，,该,TLV,是可选项，用于申明本站点的,ASCII,名称；,卖方特殊,TLV，,该,TLV,是可选项，用于卖方传递站点特殊信息。,RPR,保护,RPR MAC,层保护可支持,Steering,保护或,Wrapping,保护；,用户可以指配是否同时采用,RPR MAC,层的保护和,SDH,物理层的保护；,当,RPR MAC,层保护与,SDH,的保护同时使能时，可以采用拖延,RPR,层倒换时间来支持层间倒换以保证两种倒换不会重叠发生；,RPR MAC,层在出现下列情况之一时自动倒换,：,1.RPR MAC,层连接中断告警（,LOC，,keepalive,）；,2.物理链路误码过大导致,SD,产生；,3.,SDH,物理层告警：信号丢失（,LOS），,帧丢失（,LOF），,指针丢失（,LOP），,通道告警指示信号（,AIS）。,RPR,保护时间,拖延时间：检测到业务失效到启动倒换之间的等待时间，在这一段时间内如果业务恢复，将不发生倒换，范围0-10秒，步进级别为100,ms。,等待恢复时间：从故障恢复到业务故障状态清除（取消保护状态）之间的等待时间，在这一段时间内如果业务失效，业务故障状态将不再清除。范围0-1440秒，步进级别为秒级可设置，默认为10秒。,RPR,保护步骤（一）,断纤之前：,S4-S5-S0-S1,RPR,保护步骤（二）,断纤之后，,Wrap,保护：,S4-S5-S4-S3-S2-S1-S0-S1,RPR,保护步骤（三）,断纤之后，,Steering,保护：,S4-S3-S2-S1,中兴内嵌,RPR,以插板形式提供内嵌,RPR,功能，单板名称：,RSEA；,一块单板实现完整的,RPR,站点，提供全部,RPR MAC,功能；,可以组建622,M,或155,M RPR,环网；,用户侧提供8个10,M/100M,自适应以太网口以及一个,GE,光口；,支持,Vlan,Stack（CID），,增加,VLAN,的容量。,基于,VLAN,的用户业务配置，不同优先级的业务的带宽和峰值速率可以设置；,支持公平算法；,支持拓扑发现和保护功能,中兴内嵌,RPR,支持强大的用户分类功能，可以根据用户类别进行区分，支持4,K,用户的,RPR,优先级设置，支持1,K,用户组的上环流量控制；,支持站点的即插即用，配置非常简便，并能主动发现光纤错联；,RPR,层支持,Wrapping,和,Steering,两种保护方式，可以通过设置拖延时间避免,SDH,与,RPR,层间保护倒换的冲突；,基于二层交换的,RPR,设备，支持点到点、点到多点、多点到多点的业务流向；,中兴内嵌,RPR,支持基于,VLAN,的业务透传模式；,超大的,MAC,地址容量，每个站点最大可以支持64,K MAC,的学习能力，在组建较复杂网络时避免了不必要的洪泛帧，减少了带宽的浪费；,拥有自主知识产权的公平算法，可以合理的共享环路带宽，调整能力强，带宽波动小；,内嵌,RPR,近期应用,RPR,技术使得运营商在城域网内以低成本提供电信级的服务成为可能，在提供,SONET/SDH,级网络生存性的同时降低了传送费用。,RPR,最突出的特点就是以太网的成本、,SDH,的可靠性和,ATM,的多业务和服务质量。,接入层：业务流经过,RPR,网到达广域网，其主要优点是带宽可以完全共享、保护通道平时也可以传输业务，带宽利用率以及站点公平性很好，另外配置非常简单，故障定位也比较方便；,汇聚层：,RPR,环拓扑的特点可以用来实现大汇聚比的以太网业务，基本不受,EOS,方式下系统方向的限制；,VPN,的部分应用：因,RPR,的,A、B,类业务能够提供保证带宽，通过中兴用户组分类功能可以实现,VPN，,并且有着更好的线路利用率和更低的成本。,802.1,Q in 802.1Q,802.1,Q,标识：,以太网中802.1,Q,标识是一个用于用户隔离的标识，功能较强的交换机、路由器等数据设备都支持对其的处理。该标识包含3,bit,的,QOS,标志（也称802.1,p,优先级）以及12,bit,的,VID，QOS,标志用于指定帧的优先级，以便在交换时能够优先转发，3,bit,的802.1,p,优先级标识共可以设定8个优先级，12,bit,的,VID,用来进行隔离，不同,VID,的用户属于不同的广播域，无法直接通讯，需要通过三层设备转发。,由于802.1,Q,标识目前在数据网络中已得到大量应用，在营运商组网时有可能出现用户数据已携带一层标识的情况，此时如果营运商就需要给用户管理其标识，避免不同的用户使用相同的标识。因此为了能够将用户数据透明处理，营运商非常需要设备商能够提供额外的标识专门用于给营运商进行用户隔离，而不是修改用户的已有标识。因此802.1,Q in 802.1Q,这种方式就浮出了水面，它通过在用户已有的标识前在添加一层802.1,Q,标识实现双层的隔离（用户自用一层，营运商用一层）。这种方式也称为,Vlan,Stack、Double,Vlan,等。,802.1,Q in 802.1Q,在,RSEA,单板中，由于,802.3,交换单元硬件的限制，对用户侧接入的数据帧处理后只允许有一层,802.1,Q,标识，也就是说在接入模式下，如果用户接入的帧不带,VID,，,则可以加一层标识，但如果用户接入的帧已经有一层,802.1,Q,标识，就无法再加一层标识了，直接丢弃。如下图所示，第一个帧没有,VID,，,交换单元根据,PVID,配置添加一层标识，第二帧已带有,VID,，,交换单元丢弃。,以上的限制导致用户如果带,VID,，,我们的设备只能处于干线模式下，并且只能使用用户的,VID,设置，不能将其忽略，这样在组网中，不同的用户（如银行和商场两个用户）都自带,VID,并且相同时将无法隔离，需要用户修改自己的,VID,。,802.1,Q in 802.1Q,因此为了能隔离相同,VID,不同用户，,RSEA,板中通过,RPR,芯片重新添加了一层标识（,802.1,Q in 802.1Q,），,添加的标识处于最外层，并将其称为,CID,。,由于,RPR MAC,已经无法识别帧的源用户端口，因此添加,CID,的依据只能是基于已有的,VID,，,所能实现的是不同单板相同,VID,不同,CID,时可以做到互相隔离，但由于不能基于端口添加，并不能做到真正意义上的用户域隔离。,在网管中，,RSEA,中,CID,的添加是通过客户域的配置实现的，当单板配置了,CID,与端口的关系以及,VID,与端口的关系后，单板软件将其转换成,VID,与,CID,的关系，并设置给,RPR MAC,。,RSEA,业务概念,RSEA,的业务实际上就是用户数据流的概念，具有如下属性：优先级和业务带宽。,优先级的选择针对每个12,bit,的,VID,标识可以直接选择,A、B、C,三类业务；,A、C,类业务合计1,K,条；,带宽属性则与优先级配置有很大关系，如优先级为,A,类，则带宽配置中只需要配置,A,类业务的保证带宽；如优先级为,B,类，则带宽配置中需要配置限制带宽和保证带宽；如优先级为,C,类，则带宽配置中只需要配置,C,类业务的限制带宽。,内嵌,RPR,组网,SDH,RPR,155M-622M,STM-N,SDH,内嵌的,RPR,环并不关心,SDH,是否物理上成环，只要逻辑连接上保证,RPR,业务成环即可,。,内嵌,RPR,组网（点到点）,内嵌,RPR,组网（多点到一点）,内嵌,RPR,组网（多点到多点）,内嵌,RPR,组网（跨环业务）,国外厂商情况,虽然,IEEE802.17,工作组还在进行,RPR,标准化工作，,RPR,的正式商用还要一段时间，但是由于预期的良好市场前景，许多公司都已推出了不同的,RPR,城域交换产品，以期在激烈的市场竞争中占得先机。最具代表性的产品有,Cisco,的,DPT/SRP，Nortel Networks,的,OPES，,以及,Luminous Networks,的,PacketWave,。,国外厂商情况,Cisco,的,DPT/SRP,方案：,Cisco,的,DPT/SRP,方案采用基于路由器模型。,Cisco,的622,M/2.5G/10G,实现,MAC,功能的路由接口卡与该公司的,Gbit,路由器相融合，提供,IP,协议在城域环网上的高效运行。,Cisco,支持,DPT,方案的产品主要有配置了,DPT,线路接口卡后的7200/7600/12000/17200等系列因特网路由器。由于基于路由器的模型使其受到诸如复杂路由器不但成本较高，而且限制了数据高速转发等指责。同时,DPT/SRP,方案只能支持两类数据优先级，对不同服务的支持不够好。目前,DPT,技术在国内的应用主要有：杭州将使用,Cisco,的,DPT,技术建立国内最大的宽带,IP,城域网；河南电信在其辖内的宽带城域网和武汉有线宽带,IP,城域网也使用了,Cisco,的,DPT/SRP,技术，能够提供包括视频、数据、声音等在内的综合业务及增值服务，并可实现各种业务的无缝连接。,国外厂商情况,Luminous,的,PacketWave,方案：,Luminous,的,PacketWave,城域网平台以弹性分组传送(,Resilient Packet Transport,简称,RPT),技术为基础，推出业内第一个电信级的城域网光以太网解决方案，可以在一个基于分组的光网络平台上支持话音、数据和视频业务，显著地降低了城域网的建设和运营成本。该设备致力于简化数据传输网络的层次避免使用,ATM/SDH,作为底层骨干传输增加额外的开销字节，运营商无需对,ATM/SDH,设备再进行投资，但是同时又可通过,PacketWave,设备承载各种业务提供原来由,ATM/SDH,提供的,QoS,和环自愈保护。,PacketWave,的接口分为骨干网接口和用户接口模块，通过骨干网接口组成的城域环网最高速率可以达到10,G。,用户接口模块的使用非常灵活，可以支持 10/100,Mbit,/s、1Gbit/s,以太网、,T1/E1、DS3、OC-12POS/ATM,多种业务的汇聚。在国内，中国网通已在9个城市采用了,Luminous,的,PacketWave,多业务弹性分组数据传送平台技术。,RPR,发展,虽然环网的结构对于路由非常方便，,RPR,技术也采用了较多的新机制提高环网的资源利用效率，但是纯环的结构在一定程度上会造成带宽的浪费，资源利用率不如网状网好。如何把纯环状,RPR,扩展成支持网状传输，值得进行深入研究。一种可能的设想是多个,RPR,环相互相交或相切以共享某段环路或者某些节点，构成逻辑上是环传输但拓扑是网状，这同由点到点链路组成的网状网不同，是由众多的环网构成；,还有一种可能的方向是,RPR,与,MPLS,结合，构成点到点传输的链路网状网，可以充分利用资源效率，但是很有可能将失去环状网的优势，比如快速保护、简单路由等。目前,Luminous、,阿尔卡特都提供,MPLS,与,RPR,相结合的产品。,
