FM收音机.ppt

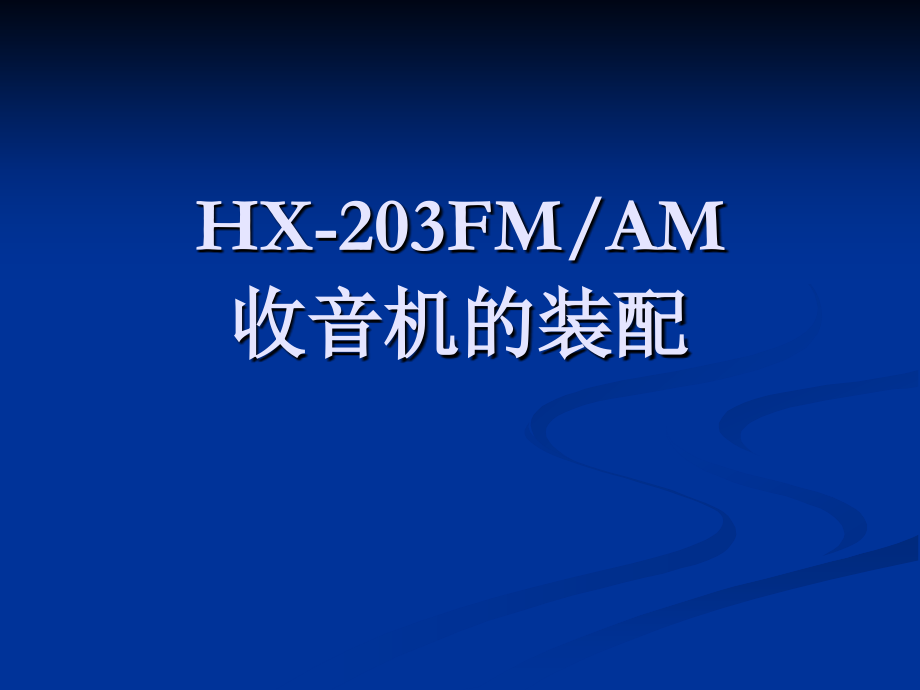

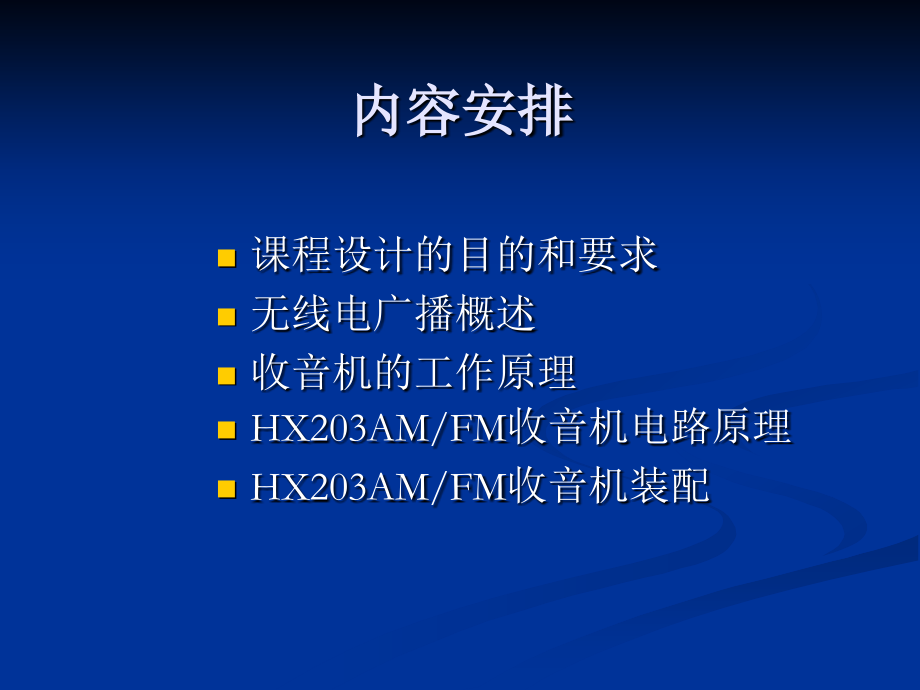

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,HX-203FM/AM,收音机的装配,内容安排,课程设计的目的和要求,无线电广播概述,收音机的工作原理,HX203AM/FM,收音机电路原理,HX203AM/FM,收音机装配,1,、电子技术课程设计的目的,了解接收系统的基本原理，掌握收音机的组成框图以及各部分工作原理。,通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。,电子技术课程设计要求：,1,、了解整机工作原理；,2,、掌握各组成部分的工作原理及电路；,3,、对照原理图看懂装配接线图；,4,、根据技术指标测试各元器件的主要参数；,5,、认真细致地安装焊接，排除安装焊接过程中出现的故障。,电子技术课程设计报告要求,掌握收音机的整机原理，画出原理框图；,掌握各部分的工作原理，分别说明；,设计由一个分立元件组成的,AM,收音机电路；,在整个设计、装配过程中遇到的困难及解决方法，关于课程设计的学习心得，对所学相关课程的建议。,参考书目,模拟电子技术基础 康华光,模拟电子技术基础 童诗白,电子技术导论 沈尚贤,通信电子线路 高如云,高频电路 沈伟慈,2,、无线电广播概述,超外差接收机的主要特点就是由频率固定的中频放大器来完成对接收信号的选择和放大。当信号频率改变时,只要相应地改变本地振荡信号频率即可。,2,、无线电广播概述,无线电广播是以频率较高（高于音频频率）的无线电信号（称为高频载波信号）作为运载工具，将声音运送到较远的地方。,无线电广播可分为调频广播（,FM,）,和调幅广播（,AM,）,调幅广播是用音频信号来调制高频载波信号的幅值，从而使原为等幅的高频载波信号随调制信号的幅度而变化。,幅值被音频信号调制过的高频载波信号叫已调幅信号，简称调幅信号。,调频广播是用音频信号来调制高频载波信号的幅值，从而使原为等幅恒频的高频载波信号随调制信号的频率而变化，但其幅值不变。,频率被音频信号调制过的高频载波信号叫已调频信号，简称调频信号。,调幅广播,长波,中波,短波,150,415,千赫,525,1605,千赫,1.626.1,兆赫,优点：传播距离远，覆盖面积大，,且接收电路简单，价格便宜,缺点：能够传输的音频频带较窄，,音质较差，抗干扰能力差。,调频广播：超高频波段（,VHE,）,87,108,兆赫,优点：能够传输的音频频带较宽，,宜于传送高保真音乐，,抗干扰能力强，发射功率小。,缺点：传播距离短，覆盖范围小。,（不同地区可使用同一频率）,3,、收音机的工作原理,（,1,）接收。,把空中的无线电波转变为高频信号，这由接收天线实现。,（,2,）解调。,把调制在高频载波上的音频信号取出来，常称为检波。,（,3,）放音。,用检波出来的信号推动扬声器或耳机，把声音恢复。,3.1,调幅收音机,1,、调幅收音机的结构,输入,回路,混频,中放,检波,前置,低放,功放,AGC,本振,2,、调幅收音机的工作原理,（,1,）输入回路。或称调谐回路，把空中许多的无线电信号选择一个送给混频电路。,（,2,）混频。把输入电路送来的已调幅高频信号变为中频调幅信号，而所携带的信号不变。,不管输入的高频信号的频率如何，混频后的频率是固定的。,（,3,）中放。将中频调幅信号放大到检波器要求的大小。,（,4,）检波。,（,1,）选频电路原理,LC,并联回路选频特性,对于某个特定频率,o,满足,即,或,（,2,）小信号放大电路原理,对图示静态工作点,可按下述公式进行估算,:,(1),电压放大倍数,(2),输入电阻,R,i,:,(3),输出电阻,R,o,:,（,3,）功率放大电路原理,双电源互补对称电路（,OCL,）,(1),输出功率,P,o,:,当考虑饱和压降,U,ces,时,输出的最大电压幅值为,当忽略饱和压降,U,ces,时,输出功率,P,om,可按下式估,算,:,(2),效率,:,应先求出电源供给功,P,E,。,因此,直流电源,U,CC,供给的功率为,因考虑是正负两组直流电源,故总的直流电源的供给功率为,（,4,）混频电路原理,功能：将不同载频的高频已调波信号变换为同一个固定载频（常称为中频）的高频已调波信号，而保持其调制规律不变。,调幅,535,1605,千赫变为中波,465,千赫,调频,88,108,兆赫变为中波,10.7,兆赫,视频,40,千兆赫变为中波,38,兆赫,混频器的工作原理,设输入到混频器中的输入已调信号,u,s,和本振电压,u,L,分别为,u,s,=,U,scos,t,cosc,t,u,L,=,U,L,cos,L,t,这两个信号的乘积为,本振为单一频率信号,其频谱为,F,L,()=,(-,c,)+(+,c,),输入信号为己调波,其频谱为,F,s,(),则,经集电极谐振回路滤波后,得到中频电流,i,I,（,5,）检波电路原理,功能：从振幅受调制的高频信号中还原出原调制的信号。,还原所得的信号，应与高频调幅信号的包络变化规律一致，故又称包络检波器。,图,二极管峰值包络检波器,(a),原理电路,(b),二极管导通,(c),二极管截止,(,1),检波过程就是信号源通过二极管给电容充电与电容对电阻,R,放电的交替重复过程。,(2),由于,RC,时常数远大于输入电压载波周期,放电慢,使得二极管负极永远处于正的较高的电位,(,因为输出电压接近于高频正弦波的峰值,即,U,o,U,m,),。,(3),二极管电流,i,D,包含平均分量,(,此种情况为直流分量,),I,av,及高频分量。,图,6,输入为,AM,信号时检波器的输出波形图,3.2,调频收音机,1,、调频收音机的结构和工作原理,输入,回路,混频,中放,鉴频,前置,低放,功放,AGC,本振,高放,鉴频电路原理,角调波的解调就是从角调波中恢复出原调制信号的过程。,调频波的解调电路称为频率检波器或鉴频器（,FD,）,调相波的解调电路称为相位检波器或鉴相器（,PD,）。,调频：高频振荡的瞬时频率随调制信号的,大小线性的改变。,调相：高频振荡的瞬时相位随调制信号的,大小线性的改变。,调角,鉴频方法,1.,振幅鉴频法,调频波振幅恒定,故无法直接用包络检波器解调。但若能将等幅的调频信号变换成振幅也随瞬时频率变化、既调频又调幅的,FMAM,波,就可以通过包络检波器解调此调频信号。用此原理构成的鉴频器称为振幅鉴频器。,2.,相位鉴频法,相位鉴频法的原理框图如图所示。图中的变换电路具有线性的频率,相位转换特性，它可以将等幅的调频信号变成相位也随瞬时频率变化的、既调频又调相的,FMPM,波。,4,、,HX203AM/FM,收音机电路,概述,是以日本索尼公司生产的,CXA1191M,单片集成电路为主体，加上少量外围元件构成的微型低压收音机。,CXA1191M,包含了从天线输入到音频输出的全部功能。,主要技术指标,工作温度：,20,75,频率范围：,5251605KHz,中频频率：,465KHz,灵 敏 度：,2mV/m S/N 20dB,扬 声 器：,57mm 8,输出功率：,50mW,电 源：,3V,（,2,节,5,号电池）,HX203AM/FM,收音机电路图,“,”,为集电极电流测试点，电流参考值见图上方,0.180.22,mA,0.40.8,mA,12,mA,35,mA,410,mA,C,15,100,V,6,9013H,C,11,223,R,11,1K,+,B,7,B,6,R,10,51K,C,14,100,R12 220,+,B,5,V,5,9014,V,4,9018H,V,3,9018H,R,6,62K,B,4,V,2,9018H,R,4,20K,B,3,C,13,223,R,13,24K,B,2,R,1,100K,D,1,D,2,IN4148,V,1,9018H,R,3,100,C,1,A,R8 1K,C,1,B,C,2,223,C,3,103,R,2,2K,C,1,CBM223P,C,4,4.7,C,5,223,C,6,223,C,7,223,R,7,51,C,8,223,C,9,223,R,9,680,+,+,C,10,4.7,W,5K,D,3,IN4148,C,12,223,V,7,9013H,K,Y,8,DC,3V,红,黄,白,黑,B,1,R,5,150,HX108-2,收音机的印刷电路,HX108,|,2,装配图,
