松软地面的物理性质.ppt

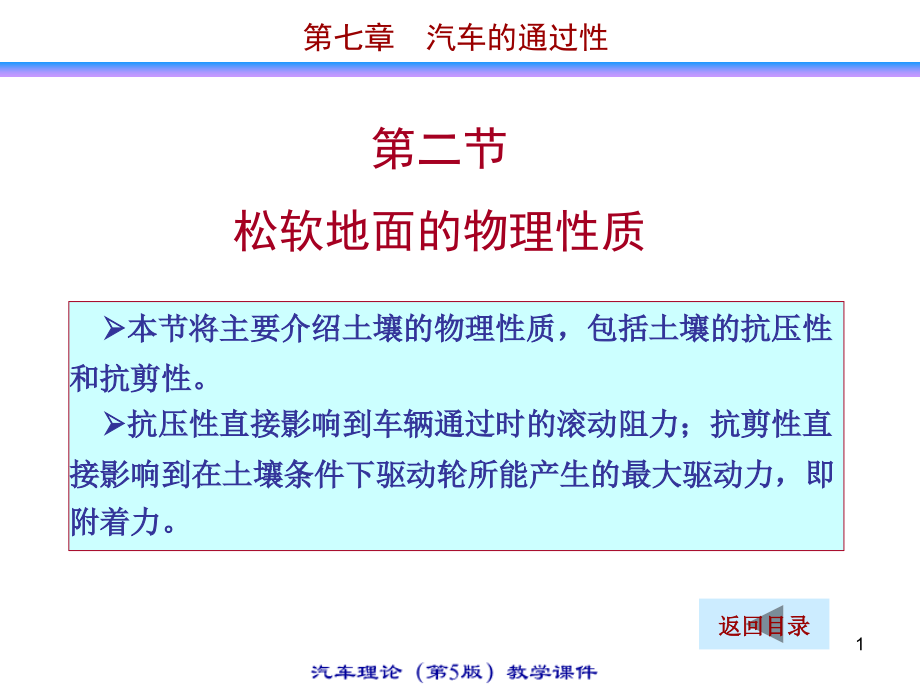

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第二节,松软地面的物理性质,第七章 汽车的通过性,本节将主要介绍土壤的物理性质，包括土壤的抗压性和抗剪性。,抗压性直接影响到车辆通过时的滚动阻力；抗剪性直接影响到在土壤条件下驱动轮所能产生的最大驱动力，即附着力。,返回目录,1,一、土壤切应力与剪切变形的关系,对于粘性土壤或雪，最大切应力仅与土壤或雪的粘聚性和轮胎与地面的接地面积有关,式中，,A,为驱动轮的接地面积；,c,为土壤或雪的粘聚系数。,第七章 汽车的通过性,1.,粘性土壤的最大土壤推力,2,对于摩擦性土壤（干沙、冻结的粒状雪），按照库仑摩擦定律，最大切应力与负荷,W,成正比地增加,式中，,W,为作用在驱动轮上的垂直载荷，,为摩擦角。,第二节 松软地面的物理性质,2.,摩擦性土壤的最大土壤推力,3,大部分土壤既不是纯粘性土壤，也不是纯摩擦性壤，而是这两种土壤的混合物，此时最大土壤推力为,第二节 松软地面的物理性质,3.,中性土壤的最大土壤推力,思考：在什么样的土壤条件下，增加驱动轮上的垂直载荷有利于提高车辆的通过性？,4,4.,剪切强度,max,两边同除以面积,A,式中，,max,为剪切强度；,为剪切面法向压力。,第二节 松软地面的物理性质,5,5.,土壤的切应力与剪切变形的关系,对于“脆性”土壤,第二节 松软地面的物理性质,式中，,K,1,、,K,2,为系数，,j,为剪切变形量，,为 中的最大值。,土壤的切应力与剪切变形的关系曲线,6,5.,土壤的切应力与剪切变形的关系,对于,“塑性”,土壤,第二节 松软地面的物理性质,式中，,K,为土壤剪切变形模数。,土壤的切应力与剪切变形的关系曲线,7,二、土壤法向负荷与沉陷的关系,如果,将一块表示充气轮胎或履带接地面积的平板用均匀负荷压入地面土壤，静止沉陷量,z,和单位压力,p,之间的关系如下。,式中，,为土壤的“粘聚”变形模数；,为土壤的,“,摩擦,”,变形模数；,b,为承载面积的短边长；,z,为土壤沉陷量；,n,为沉陷指数。,第二节 松软地面的物理性质,8,三、半流体泥浆及雪的密度对通过性的影响,车辆在半流体泥浆中所受到的阻力除与其行驶速度、浸入面积等有关外，还与泥浆的密度,及阻力系数,C,D,有关，,及,C,D,越大，阻力也越大。,车辆在雪地的通过性，与雪的密度及厚度有关。如果雪层厚度小于汽车的离地间隙，车辆可以通过，与雪的密度无关。如果雪的厚度大于汽车离地间隙的,150%,时，轻型汽车可在密度大于,350kg/m,3,的雪地上通过，重型汽车可在密度大于,500kg/m,3,的雪地上通过。这里均指没有渗过水的雪，渗有水的雪密度大，但强度却很低。,第二节 松软地面的物理性质,9,本节内容结束,下一节,第二节 松软地面的物理性质,10,
