支吊架产品介绍.ppt

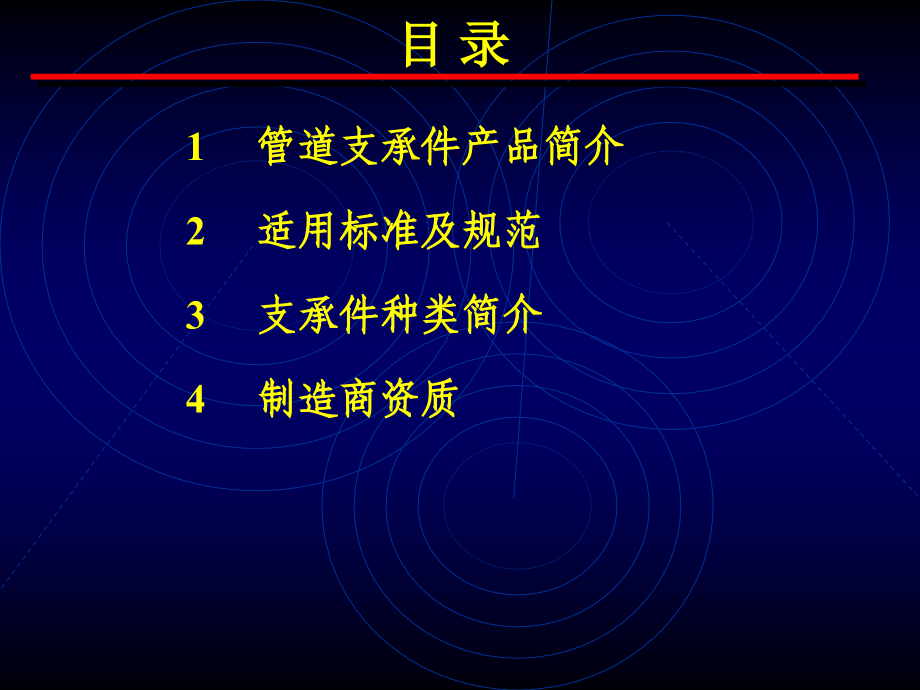

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,管道支承件介绍,江苏电力装备有限公司,Jiangsu Power Equipment Co.,Ltd.,目 录,1,管道支承件产品简介,3,支承件种类简介,2,适用标准及规范,4,制造商资质,产品历史（,1,）,管道支承件产品简介,管道支承件（也称管道支吊架）是控制管系的应力水平，保证管道长期安全运行的一系列产品，主要用于火电厂、核电厂和化工炼油企业等工程热力管道和设备的支承。,管道支承件的功能主要包括为：承受管道荷载、限制管道位移和控制管道振动三个方面。,管道支承件按其结构分为：管部、根部结构件、功能件及连接件。功能件主要包括恒力弹簧支吊架、可变弹簧支吊架、液压阻尼器等。,产品历史（,2,）,管道支承件适用标准,GB17116-1997,管道支吊架,MSS SP58,、,SP69,、,SP89,管道支吊架,ASME,锅炉及压力容器规范,B31.1,动力管道,ASME,锅炉及压力容器规范,(),核动力装置设备,NF,支承件,RCC-M ,压水堆核岛机械设备设计和建造规则,H,篇 支承件,GB150-1998,钢制压力容器,DL/T 5054-1996,火力发电厂汽水管道设计技术规定,DL/T 1113-2009,火力发电厂管道支吊架验收规程,产品历史（,2,）,管道支承件适用规范,华东电力设计院,1983,年版,管道支吊架手册,西北电力设计院,1983,年版,管道支吊架手册,JB/T 8130.1,恒力弹簧支吊架,JB/T 8130.2,可变弹簧支吊架,SPEC,系列管道支吊架手册,江苏电力装备有限公司,ITT.G,恒力弹簧支吊架,HG/T 20664-1998,化工变力弹簧支吊架,支承件种类,（,按主要性能与用途分类,）,恒力弹簧支吊架,恒力支吊架（以下简称恒吊）根据力矩平衡原理设计。在许可的负载位移下，负载力矩和弹簧（或重锤）力矩始终保持平衡。对用恒吊支承的管道和设备，在发生位移时，可以提供恒定的支承力，因而不会给管道设备带来附加应力。一般用于需要减少位移应力的地方，如电站锅炉本体、发电厂的汽、水、烟、风管及燃烧器等悬吊部分，以及石油、化学工业中需要此类支承的地方。当管道系统内某吊点的热位移大于,12mm,，宜选用恒吊来支承，以避免管道系统产生危险的弯曲应力及不利的应力转移。,作用,恒力弹簧支吊架,重锤式,恒力吊架,种类,恒力弹簧支吊架,上图为,四连杆,弹簧式，即,JB/T 8130 PH,型恒力弹簧吊架。,下图为,三连杆,弹簧式，即,ITT.G 58,型恒力弹簧吊架。,种类,恒力弹簧支吊架,杠杆重锤式恒吊按照杠杆原理，用平衡重锤与管道载荷相平衡。,三连杆、四连杆弹簧式恒吊均按力矩平衡原理，采用合适的连杆机构让弹簧侧力矩与载荷力矩相等，同时保证载荷不变或变化很小。,三连杆弹簧式恒吊在理论上可以达到完全恒力，而四连杆弹簧式恒吊在理论上是近似恒力。,原理,变力弹簧支吊架,变力弹簧支吊架主要用于有垂直位移的动力管道或设备的支承。由于其主要依靠弹簧力来支承荷载，因此只适宜用在垂直位移较小的场合。变力弹簧支吊架内装有圆柱螺旋弹簧，在承载的同时，它能适应管道或设备的热位移，也能吸收管道的振动，可以同时起到减振作用，加上它比恒力支吊架经济，因此在应力计算允许的情况下，被设计人员广泛地采用。变力弹簧支吊架的主要元件是弹簧，本公司对每一个用于变力弹簧支吊架的弹簧均进行严格的测试，出厂前全部按使用要求，整定在冷态或热态荷载；弹簧支吊架具有保护弹簧的外壳，其上的标牌，清晰的显示弹簧变形大小及冷、热态位置，便于观察和检修。,作用,变力弹簧支吊架,弹吊按弹簧的形式可分为圆柱螺旋弹簧式和碟形弹簧式二种。按整定方式可分为整定式和非整定式二种。,对于管道热变形刚度有严格要求时，选用的弹吊一般都是整定式圆柱螺旋弹簧弹吊，通常有,T/TH,型、,TD,型和,SV,型。,种类,变力弹簧支吊架,左图为,JB/T8130,可变弹簧支架,右图为,T/TH,型可变弹簧吊架,种类,变力弹簧支吊架,原理,变力弹簧支吊架,T/TH,型弹吊有,1,、,2,、,3,、,4,、,5,、,6,六种，,JB/T8130,弹吊有,A,、,B,、,C,、,D,、,E,、,F,、,G,七种，,SV,型弹吊有,C,、,D,、,P,、,S,四种结构形式。,结构,刚 性 支 吊 架,刚性支吊架（以下简称刚吊）对管道垂直方向呈刚性约束，故只能用于管道没有垂直位移或垂直位移很小且允许约束的地方。,刚吊能承受较大的载荷，保持管位置不下沉，增强管道系统的刚性和减少管子的振动。,作用,刚 性 支 吊 架,刚吊有以下几种典型的结构。,结构,限 位 装 置,限位装置用于管道中需要限制某一方向或某些方向上位移的地方，它不承受管道的重量。它的使用可调整管道的应力分布、减小管道对设备的推力和简化管道支吊架的设计。,不同结构型式的限位装置可限制管道某一方向或二个方向的线位移，也可同时限制某一、二个乃至三个方向的角位移。,它的使用可以增加管系的稳定性，合理分配管系的位移。,作用,限 位 装 置,限位装置有以下几种典型的结构。,结构,导 向 装 置,导向装置用于引导管道位移方向或要控制管道沿轴线转动的地方，对于水平管道它一般承受管道的重量，而对于垂直管道它不承受管道的重量。,请注意，由于导向装置引导管道按一定的方向移动，它同时就具有了限制管道角位移的作用；习惯上，我们将具有限制管道沿轴线方向运动的支架也称为导向装置。,它的使用可限制管道侧向位移，防止管件承受弯矩，增加管系的侧向稳定性。,作用,导 向 装 置,导向装置有以下几种典型的结构。,结构,固 定 支 架,固定支架用于管道不允许有任何方向的线性位移和角位移的地方。实际上它是限位装置的一个特例。,它可用于承受管件的推力（如波形补偿器），让管系按较好的方式膨胀。,作用,固 定 支 架,固定支架的一种典型结构如右图。,结构,弹簧减振器,减振器主要用用来承受动荷载，能有效控制管道任何频率和任何振幅的振动和摆动，特别是低幅高频振动。,它在一定程度上限制了管道正常的热位移。,作用,种类,弹簧式减振器分为利用普通弹吊、单弹簧式和双弹簧式三种。,利用普通弹吊作为减振器时它只能单方向起作用，这点要注意。,弹簧减振器,弹簧预压在减振器壳体内，当管道无位移时，该预压产生的预紧力由减振器内部承受，不传递到管道上。当管道振动产生的振动力小于减振器的预紧力则减振器呈刚性，如产生的振动力大于减振器的预紧力时，则管道将发生位移直至弹簧的反力与振动力相等。,由此可见，只要减振器的预紧力大于管道可能产生的振动力，就能消除管道的振动，反之则可以减少管道的振动。,原理,弹簧减振器,单弹簧减振器的结构形式。,结构,液 压 阻 尼 器,液压阻尼器借助特殊设计的阻尼阀，对管道或设备的位移速度做出灵敏的反应，在管道或设备发生震（振）动时，在,1,33Hz,频率范围内，阻尼器可以将直接作用在管道或设备上的冲击力转移到建筑结构上去；在管道或设备正常工况下，液压阻尼器允许管道或设备自由位移，不会给管道或设备带来附加的 应力。,作用,液 压 阻 尼 器,种 类,右图为外置式液压阻尼器,左下图为内置式液压阻尼器,右下图为套缸式液压阻尼器,拉 撑 杆,拉撑杆通常是各类减振器、阻尼器不可分割的组成部分，同时它可用于线性限位。,作用,ISO 9001,质量管理体系,制造商资质,TSG,特种设备 压力管道元件,B,级制造许可证,制造商资质,具备核承压设备设计资格,制造商资质,具备核承压设备制造资格,制造商资质,
