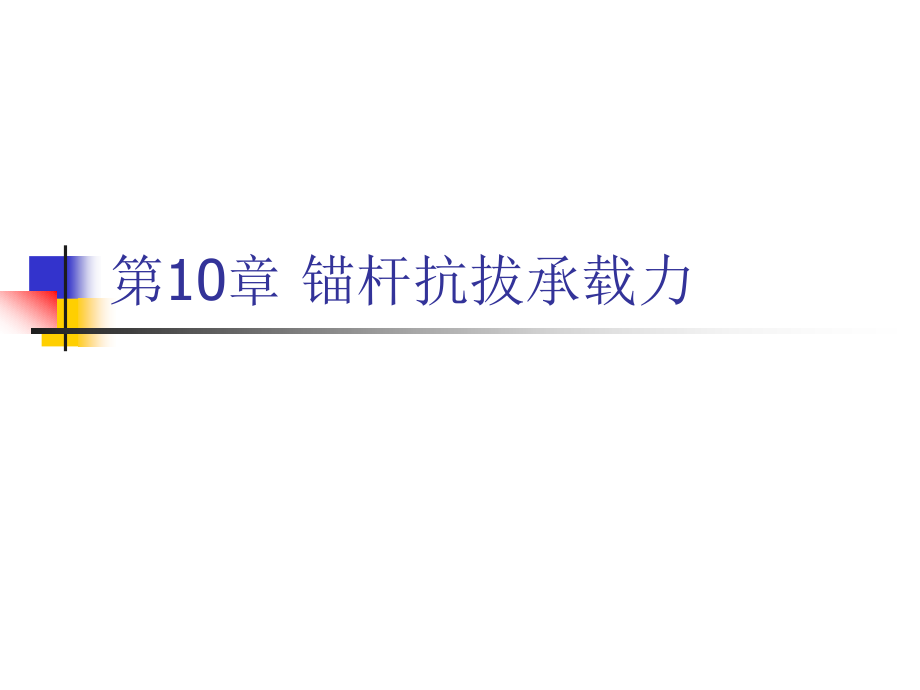

第10章 锚杆抗拔承载力.ppt

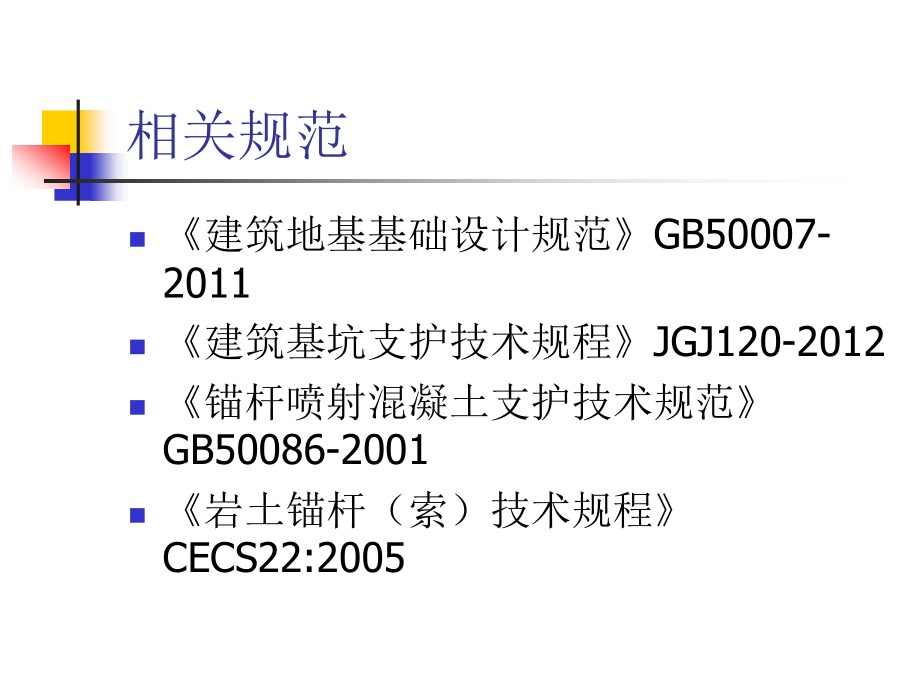

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,10,章 锚杆抗拔承载力,相关规范,建筑地基基础设计规范,GB50007-2011,建筑基坑支护技术规程,JGJ120-2012,锚杆喷射混凝土支护技术规范,GB50086-2001,岩土锚杆（索）技术规程,CECS22:2005,锚杆锁定力的概念,在预应力锚杆（索）的设计中，都有一个锁定预应力值。锁定力，简单的说，就是锚杆张拉锁定时的那个值。,锁定值采用设计强度的,50,65,或,60,80,监测方法：锚索计,土层锚杆定义：由设置于钻孔内，端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。,检测依据：建设部行标,建筑基坑支护技术规程,JGJ120-2012,建筑地基基础设计规范,GB50007-2011,附录,x,：一般规定：强度,C,15,MPa 75%,反力装置和加荷装置符合要求,基本试验,JGJ120-2012,数量：大于等于,3,根,试验方法：循环加载,破坏标准：,1.,后一级荷载产生的锚头位移增量达到,或超过前一级荷载产生位移增量的,2,倍；,2.,某级荷载下锚头总位移不收敛；,3.,锚头总位移超过设计允许位移值。,数据处理：,荷载,-,位移,(Q-s),；锚杆荷载,-,弹性位移,(Q-s,e,),；锚杆荷载,-,塑性位移,(Q-s,p,),极限荷载,：,锚杆的极限承载力应取终止试验荷载的前一级荷载,每次循环累计,测读时间间隔,(min),加载量,(,Af,ptk,%),循环加载次数,加载段,卸载段,5,5,5,10,5,5,5,初始荷载,-,-,-,10,-,-,-,第一循环,10,-,-,30,-,-,10,第二循环,10,20,30,40,30,20,10,第三循环,10,30,40,50,40,30,10,第四循环,10,30,50,60,50,30,10,第五循环,10,30,50,70,50,30,10,第六循环,10,30,60,80,60,30,10,试验范例,mm,mm,kN,验收试验,JGJ120-99,数量：,5,，大于等于,3,根,试验方法：单循环加载,验收标准：在最大试验荷载下，锚头位移相对稳定；锚杆弹性变形不应小于自由段变形计算值的,80%,且不应大于自由段长度与,1/2,锚固段长度之和的弹性变形计算值。,试验范例,级别,0.1,N,u,0.2,N,u,0.4N,u,0.6N,u,0.8N,u,1.0,N,u,荷载,kN,10,20,40,60,80,100,观测时间（,min,）,5,5,5,10,10,15,荷载分级及观测时间表,试验范例,蠕变试验,蠕变定义：固体材料在保持应力不变的情况下，应变随时间缓慢增长的现象。蠕变材料的瞬时应力状态不仅与瞬时变形有关，而且与该瞬时以前的变形过程有关。蠕变可分,3,阶段：一衰减蠕变，应变率随时间增加而逐渐减小；二定常蠕变，应变率近似为常值；三加速蠕变，应变率随时间逐渐增加，最后导致蠕变断裂。,数量：大于等于,3,根,数据处理：,荷载,-,位移,(s,lgt,),；,蠕变系数,验收标准,：蠕变系数小于,2.0mm,建筑地基基础设计规范,GB50007-2011,土层锚杆试验,土层锚杆试验：,3,根；循环加载,锚杆试验终止条件：,1.,后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的,2,倍；,2.,某级荷载下锚头总位移不收敛；,3.,锚头总位移超过设计允许位移值。,极限承载力,：,终止试验荷载的前一级荷载的,95%,。,锚杆抗拔承载力特征值,R,t,为极限承载力除,2,岩石锚杆抗拔试验,试验数量：总锚杆的,5%,，不应少于,6,锚杆,试验终止条件：,1.,锚杆拔升量持续增长,且在,1,小时时间范围内未出现稳定的迹象；,2.,新增加的上拔力无法施加，或者施加后无法使上拔力保持稳定；,3.,锚杆的钢筋已被拔断，或者锚杆锚筋被拔出。,极限承载力：终止试验荷载的前一级荷载,锚杆抗拔承载力特征值,R,t,为极限承载力除,2,祝各位考试顺利通过,!,郑州大学土木工程学院,化学工业部基础工程研究检测中心,杜思义,
