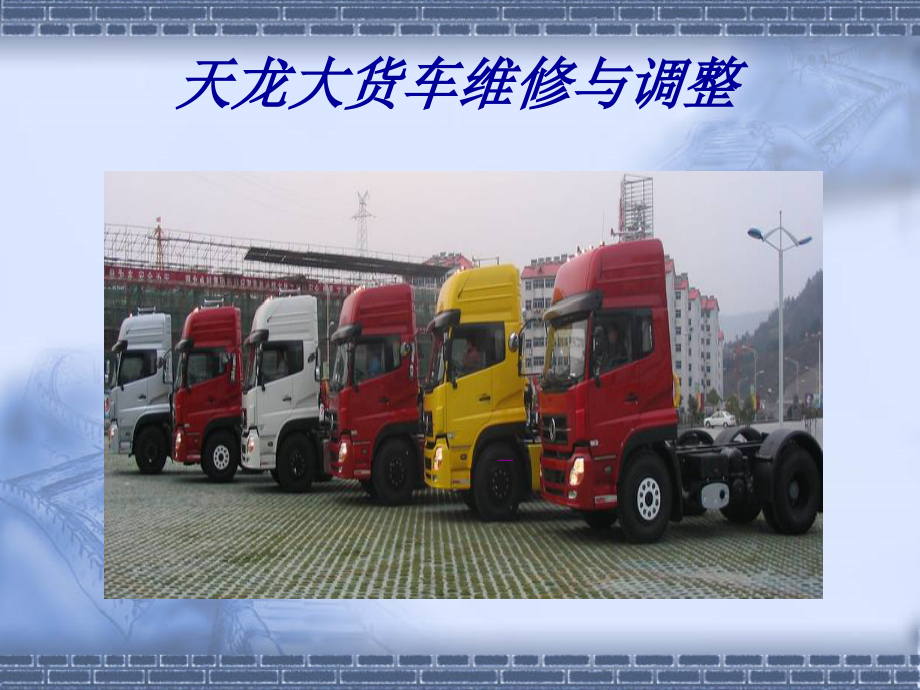

天龙大货车维修技术.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,天龙,大货车维修与,调整,电动巡逻车,。,注意：,确认风扇与护风圈无干涉现象。,确认转向轴、传动轴紧固螺栓紧固有效。,确认轮胎螺母 是否紧固。,总装,调试,39,启动发动机时，每次起动机的启动时间不得超过,5,秒，两次之间的间隔时间不得低于,20,秒，怠速运转,3-5,分钟。,如车辆存在故障，应手动将弹簧制动分室制动解除后，用工作正常的车辆牵引下线。,牵引不能正常行驶下线的产品车必须使用硬联接装置,。,总装,调试,40,注意：,车辆行驶时，这些灯应熄灭。如常亮时，说明该系统有故障，应停车予以排除！,总装,调试,41,DFL1250A,六十档保险丝盒示意图,1,、,15A,点火锁,ACC,档,13,、,10A,小灯,25,、,15A,危险警报及转向,37,、,5A,仪表,49,、,2,、,10,收放机电源,14,、,10A,近光,26,、,5A,倒车灯,38,、,5AABS/ASR3 50,、,10A,到车监视系统,3,、,15A,点火锁,15,、,15A,远光,27,、,5A,电熄火阀,39,、,5A,挂车,ABS2 51,、,4,、,10A,点烟器,16,、,15A,雨刮,28 40 52,5,、,10A,喇叭,17,、,25A,空调暖风,29,、,10A,排气制动,/,缓速器,41,、,15A,后视镜除霜,53,、,20A,电动玻璃升降器,6,、,10A,干燥器,18,、,10A,多功能蜂鸣器,30,、,10A,进气预热,42,、,15A,电动后视镜,54,、,10A,后雾灯,7,、,10A,取力,/,举升,/,差速,19,、,5A,综合报警器,31,、,43,、,10A,后照灯,55,、,15A,点火锁,8,、,10A,顶灯及卧铺阅读灯,20,、,10A,副起动,32 44,、,5AECS2 56,、,25A,挂车,ASR1,9,、,10A,空档开关,21,、,15A,中控锁,33 45 57,、,10A ABS/ASR1,10,、,15A,工作灯及点检灯,22,、,5A,石英钟,34 46,、,5A,电动天窗,58,、,10AABS/ASR2,11,、,10A,制动开关,23,、,10A,踏步灯及侧阅读灯,35 47,、,10A,行驶记录仪,59,、,5A,诊断插座电源,12,、,10A,前雾灯,24,、,10A,电源开关,36,、,5AECAS1 48 60,总装,调试,42,DFL4251A,六十档保险丝盒示意图,1,、,15A,工作灯及点检灯,13,、,10A,顶灯及卧铺阅读灯,25,、,10A,踏步灯及侧阅读灯,37,、,25A,挂车,ABS1 49,、,10A EECU1,2,、,10A,前雾灯,14,、,15A,远光,26,、,15A,空档开关,38,、,50,、,25A EECU2,3,、,10A,小灯,15,、,10A,近光,27,、,10A,进气预热,39 51,、,10A VECU,4 16,、,10A,多功能蜂鸣,28,、,5A5A,排气制动,40 52,5,、,15A,点火锁,17,、,20A,点烟器,29,、,10A,制动开关,/,电熄,41,、,53,、,6,、,30A,燃油预热,18,、,10A,取力,/,举升,/,差速,30,、,5A,仪表,42,、,5A,挂车,ABS2 54,、,25A,空调暖风,7,、,10A,制动灯,19,、,10A,收放机电源,31,、,43,、,5A ABS/ASR3 55,、,15A,危险警报及转向,8,、,30A,点熄火阀,1 20,、,5A,综合报警器,32 15A,后视镜除霜,44,、,ECAS1 56,、,15A,雨刮,9,、后雾灯,21,、副起动,33 10A,后照灯,45 5A,倒车灯,57,、,5A,诊断电源插座,10,、,10A,喇叭,22,、,5A,石英钟,34,变速箱控制器,46,、,15A,中控锁,58,、,11,、,10A,干燥器,23,、,10A,行驶记录仪,35 10A ABS/ASIR1 47,、,5A,电动天窗,59,、,15A,电动后视镜,12,、,24 36,、,10AABS/ASIR2 48 5AECAS2 60 20A,电动玻璃升降器,总装,调试,43,转向杆向前拨动，左转向灯工作；转向杆向后拨动，右转向灯工作。,当向左或向右操作转向灯开关后，向右或向左转动方向盘，转向开关必须能自动回位。,总装,调试,44,总装,调试,东风天龙转向灯、报警灯单元电路布线示意图,根据东风天龙转向灯、报警灯单元电路布线示意图，检查或诊断转向灯、报警灯系统出现的故障。,45,总装,调试,东风天龙转向灯系统电器连接导线查询表,根据东风天龙转向灯系统电器连接导线查询表检查排除转向灯系统系统故障。,电路单元,线号,截面（,mm,）,从,到,转向灯系统,1301,1.0,转向灯保险,危险警报开关,1309,1.0,危险警报开关,转向开关,1301,1.0,转向灯保险,闪光单元,1302,1.0,转向开关,闪光单元,1307,1.0,转向开关,闪光单元,1304,1.0,危险警报开关,闪光单元,1305,1.0,闪光单元,左前转向灯,1305,1.0,闪光单元,左前侧转向灯,1305,1.0,闪光单元,左后转向灯,1306,1.0,闪光单元,右前转向灯,1306,1.0,闪光单元,右前侧转向灯,1306,1.0,闪光单元,右后转向灯,1311,1.0,闪光单元,挂车左转向,1312,1.0,闪光单元,挂车右转向,46,总装,调试,故障现象,可能的故障部位,转向灯和危险报警灯都不亮,1,、保险烧断,2,、危险警报开关失效,3,、闪光单元或闪光器失效,4,、导线，插接器脱落,左右灯一侧不亮,1,、闪光器或闪光单元工作不良,2,、转向灯开关工作不良,3,、一侧导线接触不良,左右灯闪亮次数不一样,1,、使用灯泡瓦数不一样,2,、灯泡灯丝烧断,3,、灯泡导线断路,4,、灯泡接地线断路,烧保险丝,1,、闪光灯电路短路,2,、组合灯灯座短路,3,、转向灯开关短路,东风天龙转向灯和危险报警灯常见故障速查表,按表中提示查找故障部位,47,确认发动机冷却系统中的水堵、水管、过度接头及软管紧固有效。,注意：,发动机冷却系统应始终处于密封状态下运行！,确认水箱无磕碰伤现象，确认水箱软管卡箍紧固有效。,注意：水箱及软管应始终处于无渗漏状态。,总装,调试,48,防冻锈液规格,冰点,DFL-C50,-5,0,DFL-C40,-40,DFL-C35,-35,DFL-C30,-30,DFL-C20,-20,DFL-C10,-10,正确加注防冻防锈,液，不要拧开压力,阀盖，避免烫伤！,总装,调试,49,注意：,离合器总泵或分泵的锁紧螺母应始终处于锁紧状态。,松开总泵推杆锁紧螺母，向上拉推杆,至,极限位置，最后拧紧 锁紧螺母助力器推杆不需调整。,离合器踏板自由行程,30-40.,毫米。,贮油罐油面应保持在罐体的,4/5,以上,离合器储油罐,总装,调试,50,注意：,必须加注汽车专用锂基润滑脂！,对整车的转向系统、传动系统、钢,板弹簧的吊耳销、制动器凸轮轴及,调整臂等处润滑脂的加注情况进行,确认,总装,调试,51,东风天龙的离合器有推式和拉式两种，排气方法有压缩空气,排气和人工排气。,1,、将压缩空气调制到,300Kpa,以下，然后将输气管对准贮气罐,拧开助力器排气螺栓至流液中无气泡为止。,2,、拧开助力器排气螺栓，来回踩动离合器踏板至有油流到贮,液平中，拧紧排气螺栓，反复踩动离合器踏板至流液中无气,泡为止。,3,、磨损指示仪尺寸：,L1=145mm L2=102.5mm L1-L2=42.5mm,总装,调试,52,总装,调试,东风天龙灯光单元电路布线示意图,根据东风天龙灯光单元电路布线示意图，检查或诊断灯光系统出现的故障。,53,总装,调试,故障现象,可能的故障部位,所有小灯都不亮,1,、小灯保险烧断,2,、小灯继电器失效,3,、小灯开关失效,5,、小灯导线脱落,前小灯亮，后小灯不亮,1,、综合报警器失效,2,、后小灯导线脱落,3,、后小灯灯丝烧断,4,、综合报警器保险烧断,小灯有的亮有的不亮,1,、个别小灯插接器插接不良,2,、个别小灯灯丝烧断,3,、个别小灯搭铁不良,东风天龙小灯常见故障速查表,按表中提示查找故障部位,54,总装,调试,东风天龙灯光单元电路布线示意图,根据东风天龙灯光单元电路布线示意图，检查或诊断灯光系统出现的故障。,55,总装,调试,东风天龙灯光系统电器连接导线查询表,根据东风天龙制灯光统电器连接导线查询表检查排除灯光系统故障。,电路单元,线号,截面（,mm,）,从,到,远近光系统,小灯系统,1001,1.5,远光灯保险,远光继电器,1003,1.5,远光继电器,远光灯,1002,0.5,远光继电器,灯光开关,1005,1.5,近光灯保险,近光继电器,1006,0.5,近光继电器,灯光开关,1007,1.5,近光继电器,近光灯,1101,1.0,小灯保险,小灯继电器,1102,0.5,小灯继电器,灯光开关,1103,0.5,小灯继电器,小灯,1103,0.5,小灯继电器,综合报警器,1104,0.5,综合报警器,左后小灯,1105,0.5,综合报警器,右后小灯,56,总装,调试,东风天龙前照灯常见故障速查表,故障现象,可能的故障部位,前照灯不亮,1,、前照灯保险烧断,2,、前照灯继电器失效,3,、前照灯开关失效,4,、前照灯灯丝烧断,5,、前照灯导线脱落,前照灯无远光,1,、前照灯远光保险烧断,2,、前照灯远光继电器失效,3,、前照灯远光开关接触不良,4,、前照灯远光灯丝烧断,5,、前照灯远光导线脱落,前照灯无近光,1,、前照灯近光保险烧断,2,、前照灯近光继电器失效,3,、前照灯近光开关接触不良,4,、前照灯近光灯丝烧断,5,、前照灯近光导线脱落,按表中提示查找故障部位,57,六十档保险丝盒继电器布置示意图,上左,下右,注意：,联动继电器,2,为常闭触点继电器，不能与其它继电器互换使用。,总装,调试,58,继电器安装盒继电器布置示意图,继电器必须按规定布置,总装,调试,58,59,空调出风口,1,、旋转模式控制按钮，可实现卧铺吹风，玻璃除霜，脚部吹风和脸部吹风。,2,、按下内外循环按钮，可实现自然通风（灯灭）室内空气循坏（灯亮）,3,、旋转风扇控制旋钮，可实现调节风扇转速。,4,、按下空调按钮，可实现制冷（灯亮）不制冷（灯灭）。,5,、旋转温度控制旋钮，可实现制热制冷转换制热区（红色）制冷取（蓝色）。,总装,调试,60,司机座椅：可实现前后、体重、靠背、头枕的调节。,乘客座椅：可实现靠背的调节。,中间座椅：可实现靠背向前翻转的调节。,总装,调试,61,1,为方向盘锁止杆,将方向盘锁止杆向上抬起,可实现方向盘的前后和上,下位置的调整至舒适的位置,后将锁止杆向下扳动锁住。,注 意,在调整过程中不允许出现发,卡或锁不住现象,总装,调试,62,按下气电喇叭转换开关，可实现气喇叭和电喇叭的转换,注 意,在同一辆车上必须按高低音原则搭配,总装,调试,63,总装,调试,东风天龙喇叭单元电路布线示意图,东风天龙喇叭单元电路布线示意图检查或诊断喇叭系统出现的故障。,64,总装,调试,故障现象,可能的故障部位,按下喇叭按钮，电喇叭不响,1,、喇叭保险灯,2,、喇叭继电器失效,3,、喇叭按钮失效,4,、电喇叭失效,5,、喇叭转换开关失效,6,、喇叭导线断路,按下喇叭按钮气喇叭不响,1,、喇叭转换开关失效,2,、气喇叭电磁阀失效,3,、气喇叭输气管不通,4,、气喇叭失效,喇叭声音沙哑,1,、电压不足,2,、膜片破裂,3,、气压不足,4,、气喇叭调整不当,东风天龙喇叭常见故障速查表,按表中提示查找故障部位,65,总装,调试,东风天龙喇叭系统电器连接导线查询表,电路单元,线号,截面（,mm,）,从,到,喇叭系统,0712,1.0,喇叭继电器,喇叭按钮,0713,1.0,喇叭继电器,喇叭转换开关,0714,1.0,喇叭转换开关,气喇叭电磁阀,0715,1.0,喇叭转换开关,电喇叭,根据东风天龙喇叭系统电器连接导线查询表检查排除喇叭系统系统故障。,66,发动机怠速过高或过低时应,使用怠速旋钮进行调整，工,艺规定低于,400,转为过低，,超过,800,转时为过高。,总装,调试,67,注意：加速油门操纵索两端连接固定好后，,其中心钢丝线工艺规定必须在微胀状态，,否则应进行调整。,该中心钢丝线调整不当,会使发动机额定转速达不到标准,。,总装,调试,68,顶灯开关在,1,时，,不论车门处在何状态顶灯都亮。,顶灯开关在,2,时，,不论车门处在何状态顶灯都熄灭。,顶灯开关在,3,时任何一个车门打开,或关闭不到位顶灯都亮。,总装,调试,69,刮水器开关手柄共有,OFF,（关闭）,1NT,（间歇）,LO,（底速）,H1,（高速）四档。将刮水器手柄上抬，洗涤液由喷嘴均匀地喷洒在前风窗玻璃上，手松开自动停止喷洒，并连续刮三刷。,注意：晴天使用刮水器时，一定要喷洒洗涤液防止刮伤玻璃。在没有洗涤液情况下不要操作洗涤开关，防止电机烧毁。,总装,调试,70,将排气制动操纵杆,向后拔至打开位置，,排气制动工作要求,发动机在怠速转速状态下转,速下降,50-200r/min,范围内,。,总装,调试,71,顺时针旋转开关,/,音量,控制钮,打开主机,按下波段选择钮选择所需波段,进行收音,.,将磁带开口向右,放入磁带舱开始放音,按下出带钮磁带退出,转入收音状态,.,按住时针按钮两秒钟以上,再频道搜索钮调节小时,再按一次时钟按钮和频道搜索钮,调节分钟,.,提示,:,左右杨声器能同时发音,也可单独发音,!,总装,调试,72,车辆存在外单位质量故障，服务队排除后，,务必请他们在随车卡片上签字。,注意：,服务队排除故障签字后，自己必须进行确认,。,总装,调试,好,73,将钥匙插入锁孔内，向车尾方向旋转，门锁打开。反之门锁锁止，门锁打开后按下按钮，即可打开车门。,注意：,在车外锁门或开门必须用钥匙进行。,将锁钮朝前板动车门锁上反之则打开，再扳动室内车门把手，即可开车门。,注意：严禁在锁止情况下板动室内车门把手开车门,。,总装,调试,74,踏试里程,5KM/n,，特殊要求,50 KM/n,，速度限制：,1,档,5 KM/n,，,2,档,10 KM/n,，,3,档,25 KM/n,，,4,档,35KM/n,，,5,档,45 KM/n,，,6,档,50 KM/n,，,7,档,55 KM/n,，,8,档,60 KM/n,注意：路试中各类仪表指示灯必须工作正常，发动机运转平稳，无漏油漏水现象，车身和底盘无异响及传动机件机构无发热现象。,总装,调试,75,东风天龙变速箱操纵机构，,采用单杆远距离操纵形式。,调整时变速杆必须处在,3-4,档空档位置，然后调节单杆,球节长度，可实现换档位置,正确，前后挂档到位。,调节拉杆长度可实现,选档位置正确，选档到位。,总装,调试,76,东风天龙变速箱操纵机,构，采用软轴远距离操,纵形式的，调整时变速杆,必须处于,3-4,档空档位置,然后调节软轴球节长度,可实现换档位置正确，,前后挂档到位。调节拉杆,长度，可实现选档位置,正确，选档到位。,总装,调试,77,总装,调试,故障现象,可能故障部位,变速器换档困难或不能换档,1,、变速器操纵联动机构调整不当,2,、变速器操纵联动机构运动干涉,3,、变速器操纵联动机润滑不良,4,、拔插弯曲,5,、拔叉舟有毛刺,6,、离合器调整不当,高低档段位转换滞缓或不能转换,1,、调压阀失效,2,、软管或接头松动,3,、输气管堵塞,4,、双,H,气阀柱塞卡住,5,、换档气缸,O,形圈损坏,6,、同步器损坏,东风天龙变速器与操纵结构常见故障速查表,按表中提示查找故障部位,78,当怠速旋钮失效时,，应调整怠速拉索长度至符合标准,，将油门踏板踩到底,，应检查发动机额定转速,6CT,发动机为,2200r/min,，,6BT,发动机,2500r/min,，,可通过调整拉索长度,和油门踏板限位螺栓高度,来实现。,注意：,在调整油门拉索时,怠速旋钮一定处在最低位置,。,总装,调试,79,总装,调试,用顶气杆将踏板顶到底。,关闭发动机，首先排除充气管路接头漏气现象。然后排除能听到漏气声的管路接头，用检漏液对全车阀类和管接头进行检漏至无渗漏气为止。,注意：制动管路渗漏气要求在顶气五分钟情况下，气压表不得存在下降现象,。,80,将变速杆放到空档位置，,拉起手制动阀，,将点火锁开到,ON,档位，,点按副起动开关，,起动机应能带动发动机转动。,注意：,在检测副起动时，,应远离人车集中的地方，,并确认变速箱确实处在空档状态下进行。,总装,调试,81,总装,调试,东风天龙刹车联动单元电路布线示意图,根据东风天龙刹车联动单元电路布线示意图，检查或诊断刹车联动系统出现的故障。,82,总装,调试,东风天龙制动系统电器连接导线查询表,根据东风天龙制动系统电器连接导线查询表检查排除制动系统故障。,电路单元,线号,截面（,mm,）,从,到,制动系统,0500,1.0,排气制动保险,排气制动开关,0551,0.75,排气制动开关,离合器开关,0552,0.75,离合器开关,排气制动电磁阀,0553,0.75,排气制动电磁阀,油门开关,0550,1.0,排气制动保险,制动灯开关,0551,1.0,制动灯开关,制动灯继电器,0502,1.2,制动灯保险,制动灯继电器,0505,1.0,制动灯继电器,联动继电器,1,0504,1.0,联动继电器,1,联动继电器,2,0551,0.75,联动继电器,2,离合器开关,0505,1.0,制动灯继电器,综合报警器,0507,1.0,综合报警器,左制动器,0508,1.0,综合报警器,右制动器,83,东风天龙的脚制动器，采用全新设计的自动调整机构，一般情况下不需要调试工对其进行调整。当制动性能差时，可在制动系气压,300Kpa400Kpa,范围内连续踩制动踏板,3040,次左右，便可自动调整制动鼓与制动蹄的间隙,总装,调试,84,总装,调试,DFL1250A,系列制动管路原理图（带全挂车）,1,、空压机,2,、组合式干燥器,3,、再生贮气筒,4,、四保阀,5,、前回路贮气筒,6,、后回路贮气筒,7,、辅助贮气筒,8,、放水阀,9,、脚制动阀,10,、快放阀,11,、前桥气室,12,、气喇叭取气口,13,、挂车控制阀,14,、分离开关,15,、手控阀,16,、感载阀,17,、差动式继动阀,18,、弹簧气室弹簧腔,19,、弹簧气室行车腔,20,、排气制动电磁阀,21,、排气制动阀,22,、,ABS,电磁阀,23,、带单向阀管接头组,24,、离合器助力器,25,、变速箱取气口,应根据制动管路原理图检查排除制动系统故障。,85,总装,调试,1,、空压机,2,、空气处理单元,3,、再生贮气筒,4,、前回路贮气筒,5,、后回路贮气筒,6,、辅助贮气筒,7,、放水阀,8,、脚制动阀,9,、快放阀,10,、前桥气室,11,、气喇叭取气口,12,、离合器助力器,13,、变速箱取气口,14,、手控阀,15,、感载阀,16,、差动式继动阀,17,、弹簧气室弹簧腔,18,、弹簧气室行车腔,19,、排气制动电磁阀,20,、排气制动阀,21,、带单向阀管接头组,应根据制动管路原理图检查排除制动系统故障。,DFL3250A,系列汽车制动管路原理图,86,总装,调试,DFL3251A,系列制动管路原理图,1,、空压机,2,、,APU,（组合空气处理单元）,3,、再生储气筒,4,、放水阀,5,、取气阀,6,、辅助贮气筒,7,、前回路贮气筒,8,、气压过低警报器,9,、后回路贮气筒,10,、双针气压表,11,、串联式双腔制动阀,12,、快放阀,13,、前左制动气室,14,、前右制动气室,15,、感载阀,16,、中左制动气室,17,、中左制动气室,18,、后左制动气室,19,、后左制动气室,20,、差动阀,21,、带单向阀管接头组,22,、手制动阀,24,、挂车手制动阀,23,、排气制动电磁阀,24,、排气制动阀,应根据制动管路原理图检查排除制动系统故障。,87,总装,调试,1,、空压机,2,、,APU,（组合空气处理单元）,3,、再生储气筒,4,、放水阀,5,、取气阀,6,、辅助贮气筒,7,、前回路贮气筒,8,、气压过低警报器,9,、后回路贮气筒,10,、串联式双腔制动阀,11,、快放阀,12,、,ABS,电磁阀,13,、前左制动气室,14,、前右制动气室,15,、气压表,16,、感载阀,17,、后左弹簧制动气室,18,、后右弹簧制动气室,19,、差动阀,20,、单向阀,21,、手制动阀,22,、挂车手制动阀,23,、挂车阀,24,、挂车控制接头（黄色）,25,、挂车供能接头（红色）,26,、排气制动电磁阀,27,、排气制动阀,应根据制动管路原理图检查排除制动系统故障。,DFL4181A,系列汽车制动管路原理图,88,总装,调试,故障现象,可能出现故障的部位,制动能力不足,1,、凸轮轴不旋转,2,、制动气室推杆行程调整不当,3,、制动系阀类工作不良,4,、摩擦片或制动鼓有油,单桥无制动,1,、管路堵塞,2,、贮气筒无气压,3,、控制阀工作不良,4,、管路漏气,5,、继动阀工作不良,东风天龙制动系统常见故障速查表,按表中提示查找故障部位,89,总装,调试,东风天龙综合报警器示意图,综合报警器,小灯、制动灯、雾灯、门灯出现故障，报警灯两,90,总装,调试,电路单元,线号,截面（,mm,）,从,到,综合报警器系统,1103,1.0,小灯开关,综合报警器,0505,1.0,制动灯开关,综合报警器,1104,0.5,综合报警器,左后小灯,1105,0.5,综合报警器,右后小灯,0507,1.0,综合报警器,左后制动灯,0508,1.0,综合报警器,右后制动灯,1202,1.0,后雾灯开关,综合报警器,1204,1.0,综合报警器,右后雾灯,1203,1.0,综合报警器,左后雾灯,0721,0.5,车门开关,综合报警器,0724,0.5,综合报警器,车门报警灯,1416,0.5,综合报警器,灯丝报警灯,0291,1.0,常电保险,综合报警器,0705,1.0,综合报警器保险,综合报警器,东风天龙综合报警器系统电器连接导线查询表,根据东风天龙综合报警器系统电器连接导线查询表检查排除综合报警器系统系统故障。,91,DFL1250A,预热系统示意图,预热器在发动机低于,23,度时才能使用,总装,调试,92,总装,调试,电路单元,线号,截面（,mm,）,从,到,预热系统,0200,蓄电池,电源总开关,0230,电源总开关,预热器保险,0270,25.0,预热器保险,预热器继电器,0320,1.0,预热器继电器,预热器,0250,1.0,电源保险,点火锁继电器,2,0320,1.0,点火锁继电器,2,预热器开关保险,0300,1.0,预热器开关保险,预热器开关,0301,1.0,预热器开关,预热器继电器,东风天龙预热系统电器连接导线查询表,根据东风天龙预热系统电器连接导线查询表检查排除预热系统系统故障。,93,将车慢速开入检测线并将变速杆放到空档位进行自由加速烟度检测，等检测人员放好探头后，将油门踩到底维持数秒，取样连续测试三次标准要求,4.0Rb,。,总装,调试,94,将车驶入速度检测台，待举升器下落后，点阵牌显示“,40KM/n,时申报”车辆开始加速当车速到达,40KM/n,时按动申报按钮。不合格时可按指令再检测一次，点阵牌显示“,60 KM/n,时申报”操作过程同上。,注意：在举升器未得到确认已下落时，严禁进行速度检测。,速度表检测,总装,调试,95,将车前轴驶入制动试验台待举升器下降后，点阵牌显示“踩制动”时要求,5,秒内踩下制动踏板如果不合格系统自动按排再检一次，标准前制动力和前轴重,60%,前制动差前轴差,5%,。,注意：在检测时发动机要熄火，变速器置于空档位置。气压必须达到,0.8mpa,状态下进行。,总装,调试,96,将车后轴驶入制动试验台待举升器下降后，点阵牌显示“踩制动”时要求,5,秒内踩下制动踏板，如果不合格系统自动按排再检一次，标准后制动力和后轴重,60%,，后制动力差后轴重,80%,，当点阵牌显示“拉起手制动”时,5,秒内拉起手制动，如果不合格系统自动按排再检一次。标准手制动力整车重,20%,。,注意：车检测时发动机要熄火，变速器置于空档位置，气压必须达到,0.8mpa,状态下进行不允许用脚制动带手制动。,总装,调试,97,将车驶入距灯光仪,3.3,米处，打开远光灯开关工作人员进行远光调整。合格后再打开近光灯开关进行调整，如一次检测不合格，应重新上检测线检测。,灯光检测标准发光强度每只,12000cd,，偏移量指标为（单位,/m,），下偏,8.0,，上偏,8.0,，左左偏,10.0,，右右偏,17.0,，右左偏,10.0,。左右偏,17.0,。,注意：检测灯光时，无行车指令不得擅自行车。,总装,调试,98,总装,调试,将车辆摆直，以,4KM/n,匀速垂直通过侧滑板。,标准侧滑量的绝对值应,5m/KM,。,99,将车慢速驶入补漆通道熄火，拉起手制动下车，补漆人员分两则从汽车前端至后端顺序对汽车底盘进行黑漆的补喷和补刷。,注意 补漆通道内严禁吸烟，黑漆不允许喷刷到其它颜色零部件表面。调试工在未接到补漆结束信号时，不能擅自起动车辆行驶。,油漆调的太稀，容易流挂。,油漆调的太稠容易堆积。,总装,调试,100,将车慢速驶入补漆室，调试工熄火下车用擦布将驾驶表面油漆上的油污擦干净，由补漆人员进行全面认真的喷补，严重的划伤应用水砂纸进行打磨，微小划伤用毛笔描补。,注意：在补漆室内切勿吸烟，在未接到补漆人员补漆结束信号时，严禁起动车辆行驶。,表面划,伤点,太多了！,总装,调试,101,将车慢速驶入检查场地，顶上顶气杆，发动机熄火打开灯光确认前照灯，前小灯、前雾灯、前转向灯、仪表灯、顶灯工作是否有效。,注意：检车场地人车集中切勿忽视安全！,转到汽车尾部确认后小灯，刹车灯、后雾灯、后转向灯、牌照灯工作是否有效。将变速器掛入倒档确认倒车灯，倒车蜂鸣工作是否有效,总装,调试,102,总装,调试,位置,型号,前组合灯,远光灯,H1,（,70W,）,远,/,近光灯,H4,（,75W/70W,）,前转向灯,P21W,位置灯,W5W,前雾灯,H3,（,70W,）,侧转向灯,PY21W,转向照地灯,P21W,踏步灯,W5W,示廊灯,R5W,标志灯,R5W,驾驶室顶灯,R10W,驾驶室顶灯,TLD18W/865,前阅读灯,5W,侧阅读灯,13854,（,10W,）,卧铺阅读灯,R10W,组合仪表,报警指示灯,发光二极管,仪表照明灯,发光二极管,后组合灯,后示廊灯,R5W,转向灯,P21W,制动灯,P21W,牌照灯,R5W,位置灯,R5W,后雾灯,P21W,倒车灯,P21W,侧标志灯,R5W,维修灯,R10W,必须按表中规定使用或更换灯泡,103,认真自检一遍发动机、驾驶室及底盘工作情况和装配情况，对照随车卡片确认记载项目是否完全排除，在自检合格的情况下，将随车卡片交给检查员进行检查打钢印。,注意：在交检过程中严禁发生与检查员争吵现象。,汽车调试是汽车产品是否符合技术标准的重要环节，尽职尽责做好本职工作，使每一辆车都是优质产品。,总装,调试,104,入库前确认贮油罐存油量，不足时应补加，过多时应放出，使油平面始终保持在标尺上下刻度之间。,注意：禁止发动机在运转时加注液压油，确认油平面时必须在熄火状态下进行。,总装,调试,105,慢速将车驶入销售部入库口，配合检查员进行最终质量确认，并在档风玻璃左上角加贴合格标记，按指定车位整齐停放。乘专车返回。,注意：一、车辆入库后，应拉起手制动、关闭电源、下车后、绕车一周。,二、入库口人车集中应特别注意安全，严禁堵塞入库通道。,总装,调试,106,总装,调试,谢谢！,107,
