UG NX 8.0机械设计教程.ppt

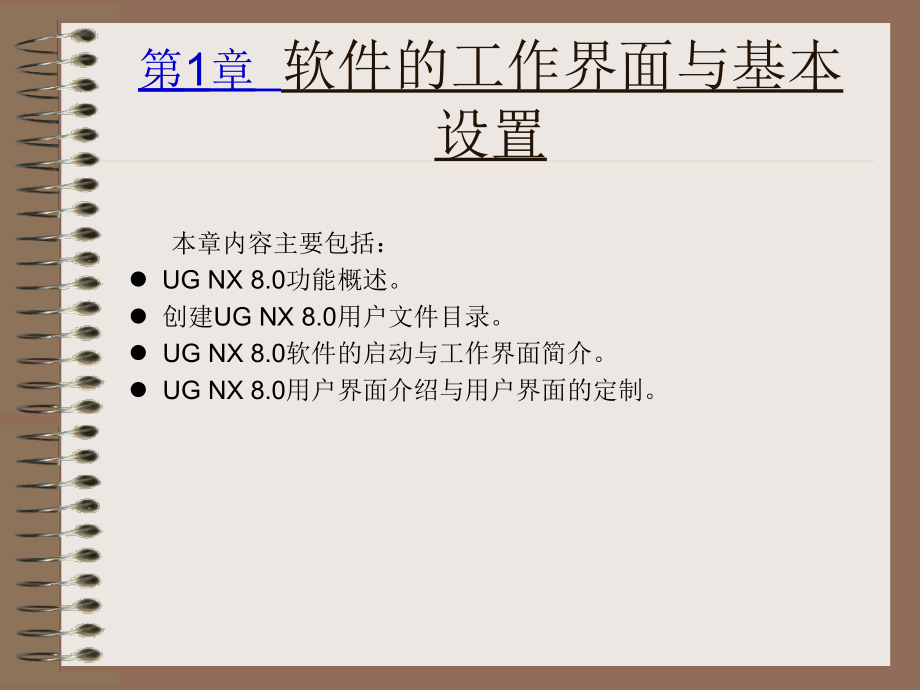

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,展迪优 主编,机 械工 业 出版社,北 京,UG NX 8.0,机械设计教程,本章内容主要包括：,UG NX 8.0,功能概述。,创建,UG NX 8.0,用户文件目录。,UG NX 8.0,软件的启动与工作界面简介。,UG NX 8.0,用户界面介绍与用户界面的定制。,第1章,软件的工作界面与基本设置,1.1,UG NX 8.0,功能概述,1,基本环境,基本环境模块是执行其他交互应用模块的先决条件，是用户打开,UG NX 8.0,进入的第一个应用模块。在,UG NX 8.0,中，通过选择,“,开始,”,下拉菜单中的,“,基础环境,”,命令，便可以在任何时候从其他应用模块回到基本环境。,2,零件建模,零件建模分为：实体建模、特征建模、自由形状建模、钣金特征建模、用户自定义特征等。,3,装配,装配应用模块支持,“,自顶向下,”,和,“,自底向上,”,的设计方法，提供了装配结构的快速移动，并允许直接访问任何组件或子装配的设计模型。该模块支持,“,在上下文中设计,”,的方法，即当工作在装配的上下文中时，可以改变任何组件的设计模型。,4,工程图,工程图模块可以从已创建的三维模型自动生成工程图图样，用户也可以使用内置的曲线,/,草图工具手动绘制工程图。,“,制图,”,支持自动生成图样布局，包括正交视图投影、剖视图、辅助视图、局部放大图以及轴测视图等，也支持视图的相关编辑和自动隐藏线编辑。,5,加工,加工模块用于数控加工模拟及自动编程，可以进行一般的,2,轴、,2.5,轴铣削，也可以进行,3,轴到,5,轴的加工；可以模拟数控加工的全过程；支持线切割等加工操作；还可以根据加工机床控制器的不同来定制后处理程序，因而生成的指令文件可直接应用于用户的特定数控机床，而不需要修改指令，便可进行加工。,6,分析,分析分为,模流分析（,Moldflow,）,、,Motion,应用模块,和,智能建模（,ICAD,）,。,7,用户界面样式编辑器,用户界面样式编辑器是一种可视化的开发工具。,8,编程语言,分为,图形交互编程（,GRIP,）,、,NX Open C,和,C+API,编程,9,质量控制,VALISYS,和,DMIS,。,10,机械布管,利用该模块可对,UG NX,装配体进行管路布线。,11,钣金,该模块提供了基于参数、特征方式的钣金零件建模功能，并提供对模型的编辑功能和零件的制造过程，还提供了对钣金模型展开和重叠的模拟操作。,12,电子表格,电子表格程序提供了在,Xess,或,Excel,电子表格与,UG NX,之间的智能界面。,13,电气线路,电气线路使电气系统设计者能够在用于描述产品机械装配的相同,3D,空间内创建电气配线。,更人性化的操作界面。,完整统一的全流程解决方案。,数字化仿真、验证和优化。,知识驱动的自动化。,系统级的建模能力。,UG NX 8.0,具有以下几大特点,使用,UG NX 8.0,软件时，应该注意文件的目录管理。如果文件管理混乱，会造成系统找不到正确的相关文件，从而严重影响,UG NX 8.0,软件的全相关性，同时也会使文件的保存、删除等操作产生混乱，因此应按照操作者的姓名、产品名称（或型号）建立用户文件目录，如本书要求在,E,盘上创建一个名为,ugcourse,的文件目录（如果用户的计算机上没有,E,盘，也可在,C,盘或,D,盘上创建）。,1.2 创建用户文件目录,一般来说，有两种方法可以启动并进入,UG NX 8.0,软件环境。,1.3 启动,NG NX 8.0,软件,图,1.3.1 NX 8.0,快捷图标,图,1.3.2 Windows,系统的“开始”菜单,1.,4.1,用户界面简介,1.,4 UG NX 8.0,工作界面,图,1.4.1 UG NX 8.0,中文版用户界面,部件导航器区,顶部工具条按钮区,下拉菜单区,标题,u,栏,资源工具条,“全屏”按钮,消息区,图形区,底部工具条按钮区,1.,4.2,用户界面的定制,进入,UG NX 8.0,系统后，在建模环境下选择下拉菜单,“,工具,”,“,定制,”,命令，系统弹出,“,定制,”,对话框（图,1.4.4,），可对用户界面进行定制。,图,1.4.4 “,定制”对话框,1.,4.3,鼠标的使用方法,滚动鼠标中键滚轮，可以缩放模型：向前滚，模型缩小；向后滚，模型变大,。,按住鼠标中键，移动鼠标，可旋转模型。,先按住键盘上的,Shift,键，然后按住鼠标中键，移动鼠标可移动模型。,1.5 UG NX 8.0,软件的参数设置,1.5.1,对象首选项,1.5.2,用户界面首选项,1.5.3,选择首选项,1.5.1,对象首选项,选择下拉菜单“首选项”,|“,对象”命令，系统弹出“对象首选项”对话框（图,1.5.1,）。该对话框主要用于设置对象的属性，如颜色、线型和线宽等,图,1.5.1,“,对象首选项,”,对话框,1.5.2,用户界面首选项,选择下拉菜单“首选项”,|“,用户界面首选项”命令，系统弹出图,1.5.2,所示的“用户界面首选项”对话框。该对话框中的选项卡主要用来设置窗口位置、数值精度和宏选项等。,图,1.5.2,“,用户界面首选项”对话框,1.5.3,选择首选项,选择下拉菜单命令，系统弹出“选择首选项”对话框（图,1.5.3,），主要用来设置光标预选对象后，选择球大小、高亮显示的对象、尺寸链公差和矩形选取方式等选项。,图,1.5.3,“,选择首选项,”,对话框,
