有机玻璃聚合方法的探索1.ppt

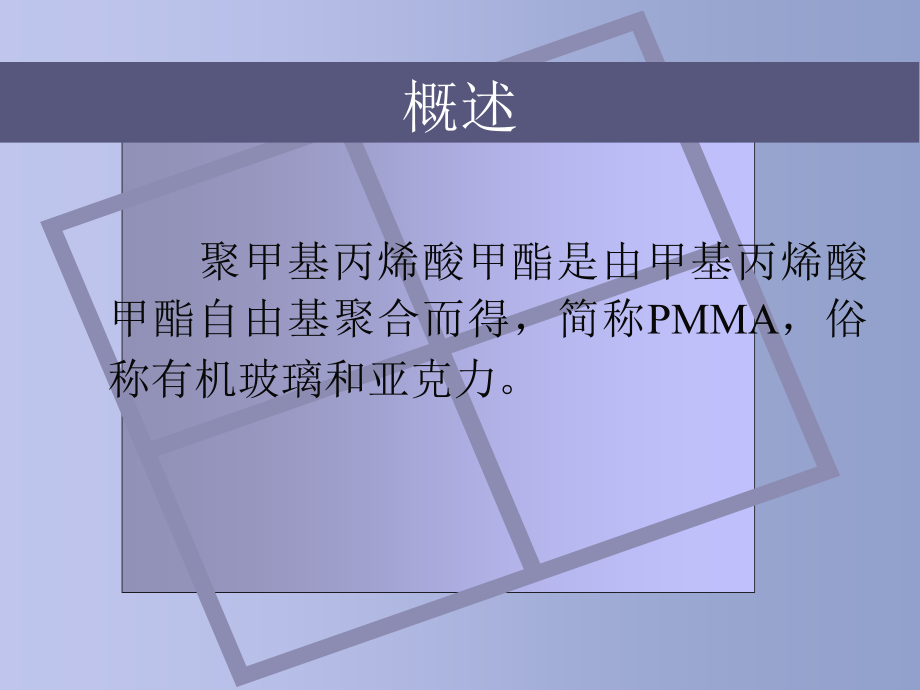

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,有机玻璃聚合方法的探索,贾双双 司俊超,11级化工（升,）,概述,聚甲基丙烯酸甲酯是由甲基丙烯酸甲酯自由基聚合而得，简称PMMA，俗称有机玻璃和亚克力。,有机玻璃生产方法：,间歇浇注本体聚合法,连续浇注本体聚合法,连续挤出法,间歇浇注本体聚合法生产有机玻璃,MMA进行聚合反应生成聚合物的过程可分为链引发、链增长和链终止三个阶段。,过氧化苯甲酰（BPO）,偶氮二异丁腈（ABN）,过氧化碳酸二异丙酯（IPP)等,有机玻璃常用的引发剂,平板透明有机玻璃生产工艺流程示意图,配料,MMA,MAA,脱模剂,增塑剂,引发剂,制浆,灌浆,排气,封合,水浴聚合,烘房聚合,脱模,裁切包装,产品,制模,模板清洗,新模板,预聚法制浆,连续预聚法制浆,降解法制浆,制浆,间歇浇注平板透明有机玻璃性能,性能,测试方法（ASTM）,单位,数值,密度,D792,g/,3,1.19,吸水率,0.4,折射率,1.490,透光率,D1003/A,92.2,雾度,D1003/A,0.8,拉伸强度,D638,MPa,71.6,抗弯强度,D790,MPa,117.7,弹性模量,D790,MPa,3138,Iaod冲击强度（缺口，23）,D256,J/m,21.6,伸长率,3.5-7,洛氏硬度,D785,M,100,维卡软化点,D1525,109-112,热变形温度（1.8MPa）,95,热膨胀系数,D696,/(）,710,-5,体积电阻,10,15,表面电阻,10,16,功率系数(10,6,Hz),0.02-0.03,导电率（10,6,Hz）,3.0,有机玻璃常用染料及其性能,染料,色光,在MMA单体中溶解度/,阻聚情况,日晒牢度/等级,耐热,情况,透明红（油溶红）,红（带蓝光）,0.5,大,3-4,-,海沙黄10G,嫩黄绿,0.1,无,5-6,色略谈,油溶橘黄,橙黄,2,中,3,-,CGG醇橘黄,中黄,5丁醇中,小,7,良好,蓝光绿,蓝绿,0.3,大,5,-,S100黄,暗黄,2,大,1,变暗,S101荧光黄,黄绿,1,无,5-6,略变黄,S130红,红（略偏黄）,2,大,5,变暗,APS蓝,蓝（带红光）,2,小,4,变暗,Polymer荧光红,偏黄,5丁醇中,小,3,-,59197塑料黄,中黄,2,小,5,色略淡,连续浇注聚合法生产有机玻璃板材,连续浇注聚合法生产有机玻璃板材，系指采用环带式连续浇注聚合机而生产的板材。,生产工艺与操作,环带式连续聚合工艺过程为：将已配好各种添加剂的料液，先预聚至一定粘度的浆液，连续的通过注入器进入两个同步运行的环带间隙内，通过聚合段、热处理段、冷却段诸区域完成聚合、热处理、冷却工艺过程，连续的制得连续浇注有机玻璃板材。,注入的MMA浆液配制,高效引发剂可采用偶氮二异丁腈（ABN）和过氧化二碳酸二异丙酯（IPP）复合使用，还可采用偶氮二异庚腈、过氧化二乙酰、异丁基过氧化氢等，也可采用氧化-还原体系的引发剂如过氧化甲乙酮与乙二胺等。,连续挤出法生产有机玻璃板材,目前各国采用悬浮聚合、溶液聚合和本体聚合三种方法均能生产挤出型PMMA模塑料。,市场分析,消费领域,PMMA消费量,消费比例,建筑行业,21.5,50.7,照明行业,7.2,16.4,交通行业,3.1,7.1,光学行业,2.8,6.4,医学行业,2.5,5.8,IT行业,1.8,4.1,其他,4.1,9.5,合计,43,100,谢谢！,
