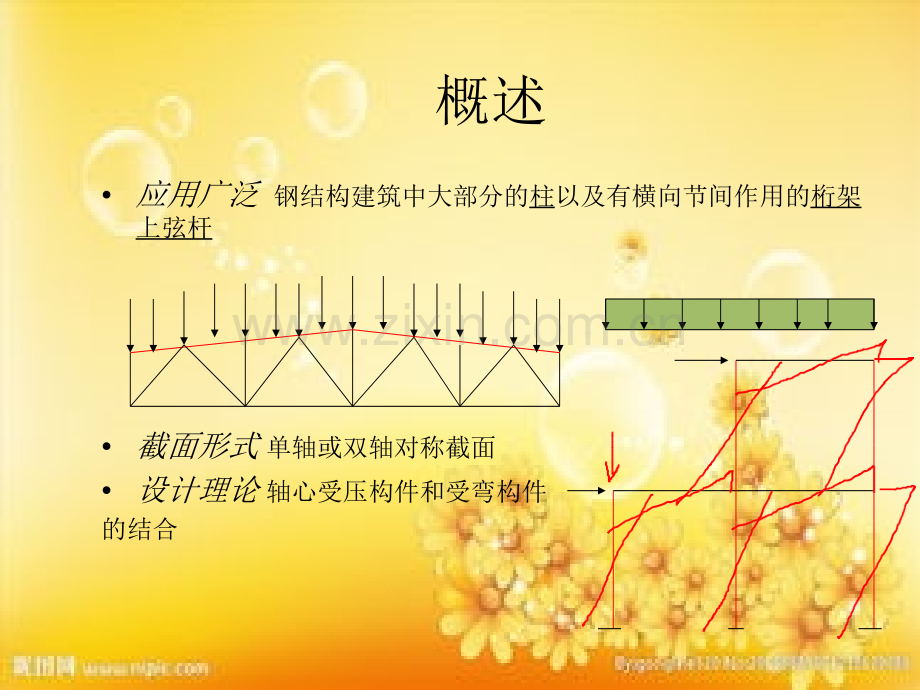

第五章 拉弯和压弯构件概述应用广泛 钢结构建筑中大部分的柱以及有横向节间作用的桁架上弦杆截面形式 单轴或双轴对称截面设计理论 轴心受压构件和受弯构件的结合5.1压弯构件的强度和刚度有梁和柱两重作用，有时强度验算起控制作用工字形截面压弯构件的荷载极限强度验算 刚度计算 一般按轴心受压构件最大长细比控制，当此构件以承受弯矩为主时，需验算挠度不超过受弯构件容许挠度5.2整体稳定平面内弯曲屈曲失稳平面外弯扭屈曲失稳和分析轴心压杆和梁一样，以最简单的情况为对象，即两端铰支且均匀受弯为基础关于Pdelta效应：杆的挠度delta和轴力N形成附加弯矩，最大应力和荷载不成比例变化，即存在几何非线性弯矩作用平面内的失稳实质考虑几何非线性失稳的基本关系平面内失稳平面内失稳（即弯矩作用平面内的屈曲失稳）1xy等效弯矩作用系数等效弯矩作用系数关于考虑二阶效应的无支撑框架详钢结构设计规范条文说明3.2.82xy2平面外失稳平面外失稳（即弯矩作用平面外的弯扭失稳）1xy压弯构件的局部稳定 1.受压翼缘与压应力分布的不均匀梯度有关工字型截面箱型截面:0.8,不小于40；T型截面：15或182腹板腹板构造要求 同轴心受压构件P178详书中P204
