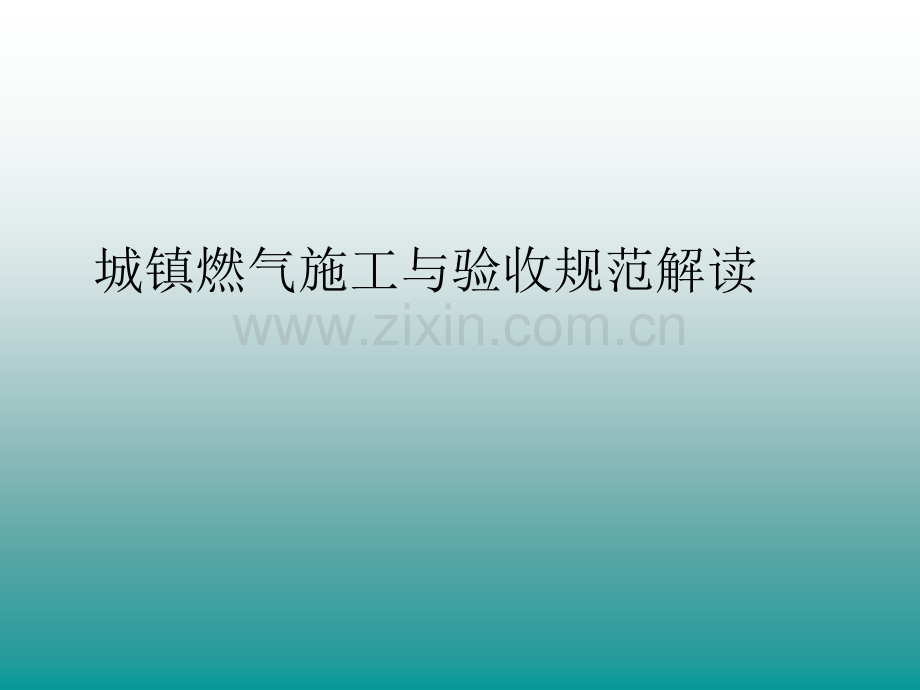

城镇燃气施工与验收规范解读.ppt

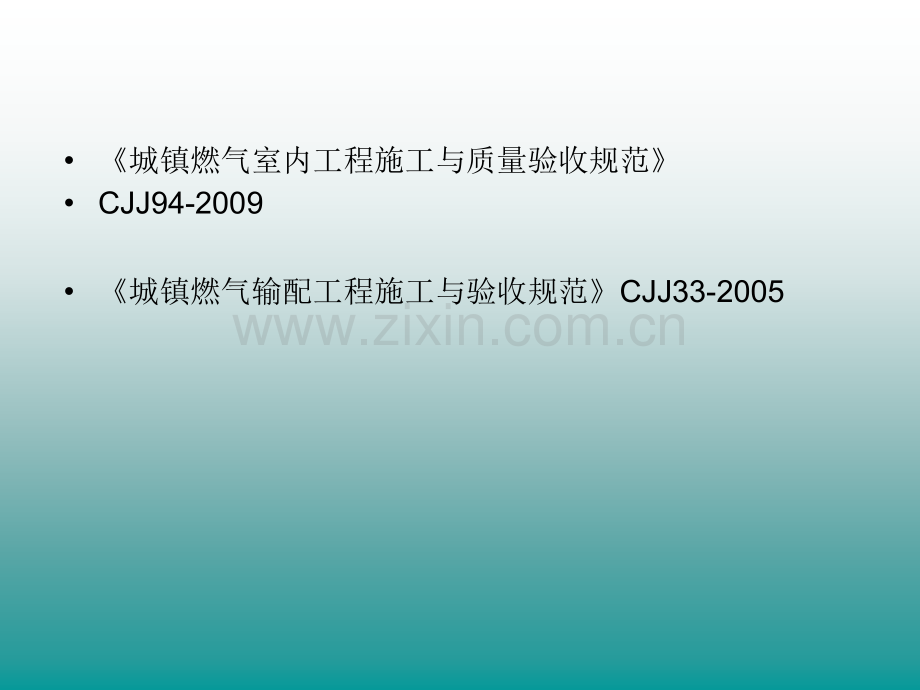

城镇燃气施工与验收规范解读城镇燃气室内工程施工与质量验收规范 CJJ94-2009城镇燃气输配工程施工与验收规范CJJ33-20051 术 语城镇燃气室内工程：指城镇居民、商业和工业企业用户内部的燃气工程系统，含引入管到各用户燃具和用气设备之间的燃气管道（包括室内燃气道及室外燃气管道）、燃具、用气设备及设施。室内燃气管道：从用户引入管总阀门到各用户燃具和用气设备之间的燃气管道。管道暗埋：管道直接埋设在室内墙体、地面及屋顶内。管道暗封：管道敷设在管道井、吊顶、管沟、装饰层等内。2 室内燃气管道安装与检验2.1 引入管在地下室、半地下室、设备层和地上密闭房间以及地下车库安装燃气引入管道时应符合设计文件的规定；当设计文件无明确要求时，应符合下列规定：1 引入管道应使用钢号为10、20的无缝钢管或具有同等及同等以上性能的其他金属管材；2 管道的敷设位置应便于检修，不得影响车辆的正常通行，且应避免被碰撞；3 管道的连接必须采用焊接连接，并且对焊口进行探伤检查。3 室内燃气管道3.1 室内燃气管道的选用1 当管子公称尺寸小于或等于DN50，且管道设计压力为低压时，宜采用热镀锌钢管和镀锌管件；2 当管子公称尺寸大于DN50时，宜采用无缝钢管或焊接钢管；3 当采用薄壁不锈钢管时，其厚度不应小于0.6mm；4 薄壁不锈钢管和不锈钢波纹软管用于暗埋形式敷设或穿墙时，应具有外包覆层；5 当工作压力小于10kPa，且环境温度不高于60时，可在户内计量装置后使用燃气用铝塑复合管及专用管件。3.2 当室内燃气管道的敷设方式在设计文件中无明确规定时，宜按下表选用3.3 室内燃气管道连接的要求：1、公称尺寸不大于DN50的镀锌钢管应采用螺纹连接；2、无缝钢管或焊接钢管应采用焊接或法兰连接；3、不锈钢波纹软管及非金属软管应采用专用管件连接；4、燃气用铝塑复合管应采用专用的卡套式、卡压式连接方式。3.4 可燃气体检测报警器与燃具或阀门的水平距离应符合：当燃气相对密度比空气轻时，水平距离应控制在（0.58.0）m范围内，安装高度应距屋顶0.3m之内，且不得安装于燃具的正上方；3.5 沿屋面或外墙明敷的室内燃气管道，不得布置在屋面上的檐角、屋檐、屋脊等易受雷击部位。3.6采用暗埋形式敷设燃气管道时，应符合下列规定：1 埋设管道的管槽不得伤及建筑物的钢筋。管槽宽度宜为管道外径加20mm，深度应满足覆盖层厚度不小于10mm的要求；2 暗埋管道不得与建筑物中的其他任何金属结构相接触，当无法避让时，应采用绝缘材料隔离；3 暗埋管道不应有机械接头；4 暗埋管道宜在直埋管道的全长上加设有效的防止外力冲击的金属防护装置，金属防护装置的厚度宜大于1.2mm。当与其他埋墙设施交叉时，应采取有效的绝缘和保护措施；5 暗埋管道在敷设过程中不得产生任何形式的损坏，管道固定应牢固。3.7铝塑复合管的安装应符合下列规定：1 不得敷设在室外和有紫外线照射的部位；2 管道敷设的位置应远离热源；3 灶前管与燃气灶具的水平净距不得小于0.5m，且严禁在灶具正上方；4 阀门应固定，不应将阀门自重和操作力矩传递至铝塑复合管。3.8燃气管道与燃具之间用软管连接时应符合设计文件的规定，并应符合以下要求：1 软管与管道、燃具的连接处应严密，安装应牢固；2 软管当存在弯折、拉伸、龟裂、老化等现象时不得使用；3 当软管与燃具连接时，其长度不应超过2m，并不得有接口；4 软管应低于灶具面板30mm以上；5 软管在任何情况下均不得穿过墙、楼板、天花板、门和窗；6 非金属软管不得使用管件分成两个或多个支管。3.9当室内燃气管道与电气设备、相邻管道、设备平行或交叉敷设时，其最小净距应符合下表的要求。3.9 支架”的安装应符合下列要求：1 管道的支架应安装稳定、牢固，支架位置不得影响管道的安装、检修与维护；2 每个楼层的立管至少应设支架1处；3 当水平管道上设有阀门时，应在阀门的来气侧1m范围内设支架并尽量靠近阀门；4 与不锈钢波纹软管、铝塑复合管直接相连的阀门应设有固定底座或管卡；5 钢管支架和铝塑复合管的最大间距宜按下表选择钢管支架铝塑复合管支架：3.10室内燃气钢管、铝塑复合管及阀门安装后的允许偏差和检验方法3.11钢管及管道附件涂漆的要求室内明设钢管、暗封形式敷设的钢管及其管道附件连接部位的涂漆，应在检查、试压合格后进行；1非镀锌钢管：应刷两道防锈底漆、两道面漆；2镀锌钢管：应刷两道面漆；3面漆颜色应符合设计文件的规定；当设计文件未明确规定时，燃气管道宜为黄色；4涂层厚度、颜色应均匀。4 燃气计量表安装及检验4.1燃气计量表在安装前应按规定进行检验，并应符合下列规定：1 燃气计量表应有出厂合格证、质量保证书；标牌上应有CMC标志、最大流量、生产日期、编号和制造单位；2 燃气计量表应有法定计量检定机构出具的检定合格证书，并应在有效期内；3 超过检定有效期及倒放、侧放的燃气计量表应全部进行复检；4 燃气计量表的性能、规格、适用压力应符合设计文件的要求。5 燃气计量表的安装位置应满足正常使用、抄表和检修的要求。4.2 燃气计量表与燃具、电气设施的最小水平净距应符合下表的要求。4.3 家用燃气表安装相关要求室外的燃气计量表宜装在防护箱内，防护箱应具有排水及通风功能；安装在楼梯间内的燃气计量表应具有防火性能或设在防火表箱内；1 燃气计量表安装后应横平竖直，不得倾斜；2 燃气计量表的安装应使用专用的表连接件；3 安装在橱柜内的燃气计量表应满足抄表、检修及更换的要求，并应具有自然通风的功能；4 燃气计量表宜加有效的固定支架。4.4 商业及工业企业燃气计量表4.4.1 最大流量小于65m3/h的膜式燃气计量表，当采用高位安装时，表后距墙净距不宜小于30mm，并应加表托固定；采用低位安装时，应平稳地安装在高度不小于200mm的砖砌支墩或钢支架上，表后与墙净距不应小于30mm。4.4.2最大流量大于或等于65m3/h的膜式燃气计量表，应平正地安装在高度不小于200mm的砖砌支墩或钢支架上，表后与墙净距不宜小于150mm；罗茨表、涡轮表的安装场所、位置、前后直管段及标高应符合设计文件的规定，并应按产品标识的指向安装。4.4.3 燃气计量表与燃具和设备的水平净距宜符合下列规定：1 距金属烟囱不应小于80cm，距砖砌烟囱不宜小于60cm；2 距炒菜灶、大锅灶、蒸箱和烤炉等燃气灶具灶边不宜小于80cm;3 距沸水器及热水锅炉不宜小于150cm;4 当燃气计量表与燃具和设备的水平净距无法满足上述要求时，加隔热板后水平净距可适当缩小。5 家用、商业用及工业企业用燃具和用气设备的安装及检验5.1 家用燃具5.2 商业用气设备 商业用气设备设置在地下室、半地下室或地上密闭房间内时，应符合下列要求：1 燃气引入管应设手动快速切断阀和紧急自动切断阀；紧急自动切断阀停电时必须处于关闭状态(常开型)；2 用气设备应有熄火保护装置；3 用气房间应设置燃气浓度检测报警器，并由管理室集中监视和控制；4 宜设烟气一氧化碳浓度检测报警器；5 应设置独立的机械送排风系统。5.3 工业企业生产用用气设备工业企业生产用用气设备的安装场所应符合现行国家标准城镇燃气设计规范GB50028的规定；当用气设备安装在地下室、半地下室或地上密闭房间内时，应严格按设计文件要求施工。燃气管道上应安装低压和超压报警以及紧急自动切断燃气管道上应安装低压和超压报警以及紧急自动切断阀；阀；用气设备的燃气总阀门与燃烧器阀门之间，应设置放用气设备的燃气总阀门与燃烧器阀门之间，应设置放散管。散管。6 试验与验收6.1 一般规定6.1.1 室内燃气管道的试验应符合下列要求：1 自引入管阀门起至燃具之间的管道的试验应符合CJJ94的要求；2 自引入管阀门起至室外配气支管之间的管线的试验应符合国家现行标准城镇燃气输配工程施工及验收规范CJJ33的有关规定。8.1.2 试验介质应采用空气或氮气。8.1.3 严禁用可燃气体和氧气进行试验。6.2 强度试验6.2.1 室内燃气管道强度试验的范围1 居民用户2 商业用户及工业企业用户6.2.3 进行强度试验前，管内应吹扫干净，吹扫介质宜采用空气或氮气，不得使用可燃气体。6.2.4 强度试验压力应为设计压力的1.5倍且不得低于0.1MPa。6.2.5 强度试验应符合下列要求：1 在低压燃气管道系统达到试验压力时，稳压不少于0.5h后，应用发泡剂检查所有接头，无渗漏、压力计量装置无压力降为合格；2 在中压燃气管道系统达到试验压力时，稳压不少于0.5h后，应用发泡剂检查所有接头，无渗漏、压力计量装置无压力降为合格；或稳压不少于1h，观察压力计量装置，无压力降为合格；6.3 严密性试验6.3.1 严密性试验范围应为引入管阀门至燃具前阀门之间的管道。通气前还应对燃具前阀门至燃具之间的管道进行检查。6.3.2 室内燃气系统的严密性试验应在强度试验合格之后进行。6.3.3 严密性试验应符合下列要求：1 低压管道系统 试验压力应为设计压力且不得低于5kPa。在试验压力下，居民用户应稳压不少于15min，商业和工业企业用户应稳压不少于30min，并用发泡剂检查全部连接点，无渗漏、压力计无压力降为合格；2 中压及以上压力管道系统试验压力应为设计压力且不得低于0.1MPa。在试验压力下稳压不得少于2h，用发泡剂检查全部连接点，无渗漏、压力计量装置无压力降为合格。6.4 验收6.4.1 内部验收6.4.2 竣工验收6.4.3 竣工验收的内容6.4.4 竣工资料 谢谢大家！1、室内燃气管道：从用户引入管总阀门到各用户燃具和用气设备之间的燃气管道。2、燃气用铝塑复合管应采用专用的卡套式、卡压式连接方式。3、室内燃气管道与配电箱平行时最小净距为30cm。4、工业企业用气设备的燃气总阀门与燃烧器阀门之间，应设置放散管。5、软管在加套管保护的情况下可以穿墙。（）6、燃气泄漏报警器可以安装在厨房任何位置。（）7、室内燃气系统的严密性试验应在强度试验合格之后进行。（）8、燃气计量表与热水器的最小水平净距为（C）。A、15cm B、20cm C、30cm D、50cm9、室内燃气管道的试验介质应为（AD）。A、空气 B、天然气 C、氧气 D、氮气10、
