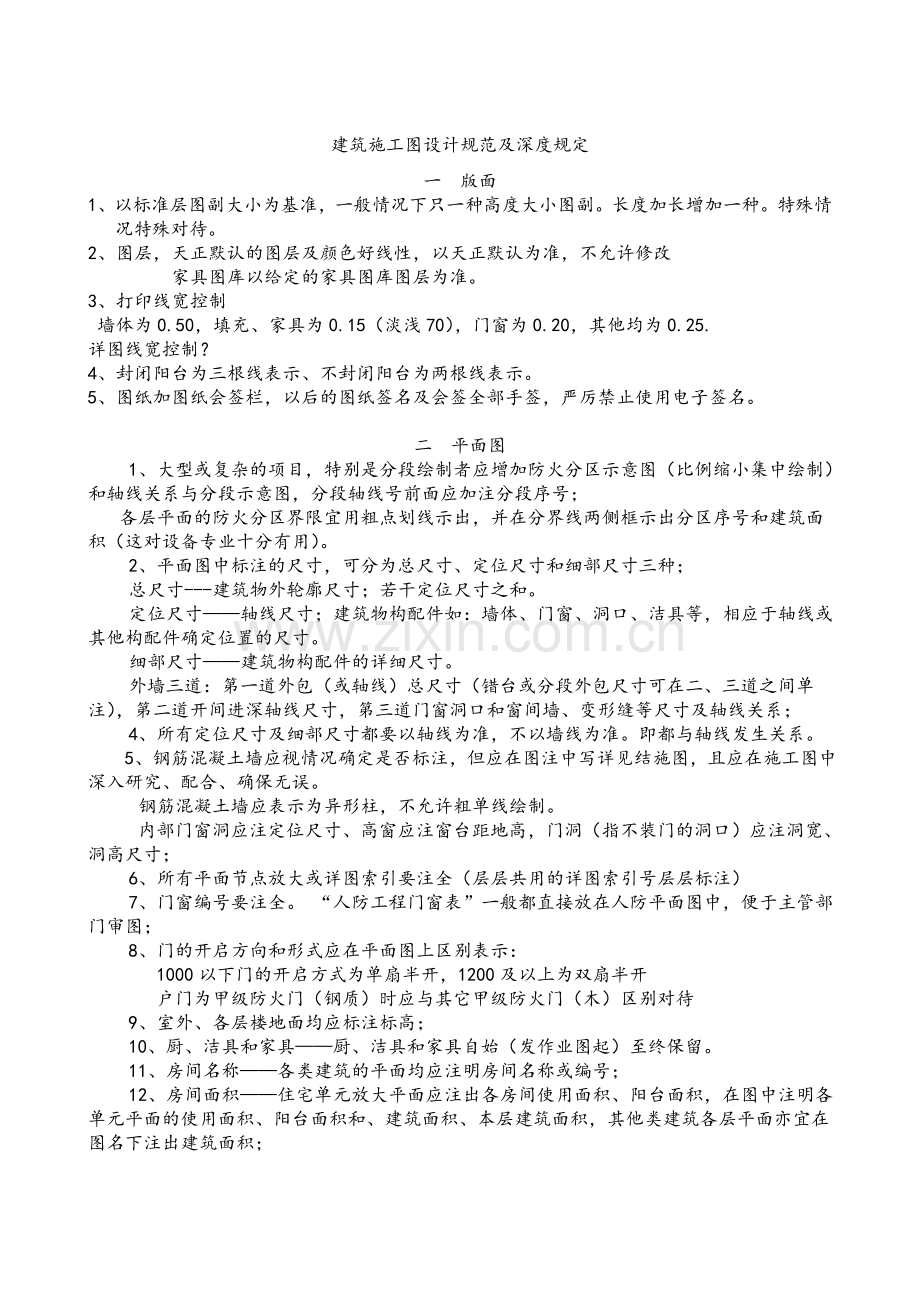

建筑施工图设计规范及深度规定.doc

建筑施工图设计规范及深度规定一 版面1、以标准层图副大小为基准，一般情况下只一种高度大小图副。长度加长增加一种。特殊情况特殊对待。2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允许修改 家具图库以给定的家具图库图层为准。3、 打印线宽控制 墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25.详图线宽控制？4、 封闭阳台为三根线表示、不封闭阳台为两根线表示。5、 图纸加图纸会签栏，以后的图纸签名及会签全部手签，严厉禁止使用电子签名。二 平面图 1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号；各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种； 总尺寸-建筑物外轮廓尺寸；若干定位尺寸之和。 定位尺寸轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。 细部尺寸建筑物构配件的详细尺寸。外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系；4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。即都与轴线发生关系。 5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。 钢筋混凝土墙应表示为异形柱，不允许粗单线绘制。内部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸； 6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注） 7、门窗编号要注全。 “人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图； 8、门的开启方向和形式应在平面图上区别表示： 1000以下门的开启方式为单扇半开，1200及以上为双扇半开户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待 9、室外、各层楼地面均应标注标高；10、厨、洁具和家具厨、洁具和家具自始（发作业图起）至终保留。 11、房间名称各类建筑的平面均应注明房间名称或编号； 12、房间面积住宅单元放大平面应注出各房间使用面积、阳台面积，在图中注明各单元平面的使用面积、阳台面积和、建筑面积、本层建筑面积，其他类建筑各层平面亦宜在图名下注出建筑面积；13、留洞、槽标注除钢筋混凝土结构墙体的留洞由结构表示外，在墙上留洞，由建筑绘图并标注预留的水或电箱、盘、洞的定位尺寸及洞口尺寸； 烟道、风道由建筑标注尺寸，结构表示出楼板预留洞，其洞口尺寸应比烟道、风道构件尺寸长宽各大50；各种留洞图例及要求：14、平面过长者可分段绘制，且应在各段平面图上绘出组合示意图，表示出本段位置。绘退台平面时仅绘下一层投影可见轮廓；15、细部尺寸的简化： 平面图中只标注墙体定位及洞口定位；户型放大图中所有细部尺寸都要标注。2-2、 地下层平面图1、建筑物的地下部分由于在室外地面之下，致使采光、通风、防水、结构处理以及安全疏散等设计问题，均较地上层复杂。此外，为了充分开发空间，提高地上层（尤其是底层）的使用率，又多将机电设备用房、汽车库布置在地下层内，而人防工程又只能位于地下。这些用房均各有特殊的使用和工艺要求，从而使地下层的设计难度加大，设计者必须给予足够的重视：一方面要对建筑专业本身的技术问题给予慎重妥善的对待，同时还应对其他工种的要求充分理解和满足，这样才能使设计趋于满足。2、民用建筑的地下层内，一般均布置有设备机房（如风机房、制冷机房、直燃机房、水泵房、锅炉房、变配电室、发电机房等）。其设备的大小和定位在相应工种的施工图上表示，建筑图上可用虚线示意或不表示。3、设备机座一般由设备专业提出条件（尺寸、载重、埋件）由结构工种在结施图上表示。有些机房（如水泵、变配电室等）建筑要绘放大平面，并要绘出设备基础、排水沟、集水坑等平面尺寸，同时要绘出或索引沟、坑的剖面详图。位于基础底板上的沟、坑，需结构施工图交代；在垫层内的，由建筑施工图交代。4、地下层墙面和底板（含桩基承台）的防水措施，以及变形缝和后浇带处的防水做法，是地下层施工图设计必须交代的重要内容。其选材和构造应合理可靠，否则后患无穷，补救不易。为此，一般均应绘制上述部位的放大节点详细表达，或者引用相应的标准图节点详图。5、绘制室内地沟平面图时应注意：1）地沟的净宽及定位尺寸、沟深及沟底标高、坡度及坡向应标注齐全，并与设备专业所提供的资料要求相一致；2）地沟剖面无标准图可索引时，应绘图交代清楚（主要是沟壁和沟底的做法与厚度，地沟跌落、穿墙、穿变形缝、出入口处的构造）；3）应注明集水坑和地沟盖板的索引图集和构件代号，特别注意选用的荷载应与使用情况相符。6、地下平面有诸多的设备竖井或风井，位置与地上层关系密切，要避免造成对上部的干扰，应绘制平、剖面详图。有些大型设备的吊装孔会多次开启使用，故不宜放在房间内，以免影响房间使用。7、地下室人防剪力墙应另外建层pline线绘制，底商剪力墙落地保留不允许修改。 注意地下室开洞尽量不要影响上部剪力墙。 2-3、 底层平面图1、建筑物的底层（此为国家深度规定的称谓，也有称为一层或首层的）是地下与地上的相邻层，并与室外相同，因此必然成为建筑物上下和内外交通的枢纽。应绘制出室外台阶、坡道、散水、花池、平台、雨水管和室内的暖气沟、人孔等位置以及剖面图的剖切线（宜向上、向左投影）。就图纸本身而论，底层平面可以说是地上其他各层平面和立、剖面的“基本图”。因为地上层的柱网及尺寸、房间布置、交通组织、主要图纸的索引，往往在底层平面首次表达。综上所述，底层平面图的内容自然比较复杂，设计难度比较大。2、底层地面的相对标高一般为0.000，其相应的绝对标高值一般应分别在底层平面图或施工图设计说明中注明。在各主要入口处的室内、室外应注标高，在室外地面有高低变化时，应在典型处分别注出设计标高（如：踏步起步处、坡道起始处、挡土墙上、下处等）。在剖面的剖切位置也宜注出，以便与剖面图上的标高及尺寸相对应。3、剖切面应选在层高、层数、空间变化较多，最具有代表性的部位。复杂者应画多个剖视方向的全剖面或局部剖面。剖视方向宜在图面上向左、向上。剖切线编号一般注在底层平面图上。4、指北针应画在底层平面图上，应用天正插入指北针图形。5、分区绘制的建筑平面图，应绘制组合示意图，指出该区在建筑平面图中的位置。各分区视图的分区部位及编号均应一致，并应与组合示意图一致6、外排水雨水管的位置除在屋面平面中绘出外，还应在底层平面中绘出。7、部分建筑的底层入口应按相关规范规定的范围做无障碍入口等无障碍设计。2-4 楼层平面图1、这里所称的楼层平面，是指建筑物二层和二层以上的各层平面。2、完全相同的多个楼层平面（也称标准层），可以共用一个平面图形，但需注明各层的标高，且图名应写明层次范围（如：四八层平面）。2-5 屋面平面图1、平屋面平面图需绘出两端及主要轴线，要绘出分水线、汇水线并标明定位尺寸；要绘出坡向符号并注明坡度（注意：凡相邻并相同坡度的坡面交线必成45角），雨水口的位置应注定位尺寸（且雨水管间距有限定），出屋面的入孔或爬梯及挑檐或女儿墙、楼梯间、机房、天线座、排烟道、变形缝要绘出，并注采用的详图索引号。2、坡屋面平面图应绘出屋面坡度或用直角三角形形式标注，注明材料、檐沟下水口位置 ，沟的纵坡度和排水方向箭头。出屋面的排烟道、排风道、老虎窗等应绘出并注详图索引号，应在屋面下面一层平面上，以虚线表示屋面顶闷顶检查孔位置。4、屋面标高不同时，屋面平面可以按不同的标高分别绘制，在下一层平面上表示过的屋面，不应再绘制在上层平面上；也可以标高不同的屋面画在一起，但应注明不同标高（均注结构板面）。复杂时多用前者，简单时多用后者。5、设置雨水管排水的屋面，应根据当地的气候条件、暴雨强度、屋面汇水面积等因素，确定雨水管的管径和数量。并作好低处层面保护（水落管下端拐弯、加混凝土水簸箕）。6、当有屋顶花园时，应注明屋顶覆土层最大厚度并绘出相应固定设施的定位，如灯具、桌椅、水池、山石、花坛、草坪、铺砌、排水等，并索引有关详图。7、有擦窗设施的屋面，应绘出相应的轨道或运行范围。详图应由专业厂家提供，并与结构密切配合。8、当一部分为室内，另一部分为屋面时，如出屋面楼梯间、屋面设备间、临屋顶平台房间，应注意室内外交界处（特别是门口处）的高差与防水处理。例如：室内外楼板即便是同一标高，但因屋面找坡、保温、隔热、防水的需要，此时门口处的室内外均宜设置踏步，或者做门槛防水。其高度应能满足屋面泛水高度的要求。9、冷却塔、风机、空调室外机等露天设备除绘制根据工艺提供的设备基础并注明定位尺寸外，宜用细线表示该设备的外轮廓。10、内排水落水口及雨水管布置应与水专业共同商定，在屋面平面中注明“内排雨水口”，内排雨水系统见水专业设计图纸。2-6 局部放大平面图1、住宅单元平面、卫生间、设备机房、变配电室、楼梯电梯间、车库的坡道、人防口部、高层建筑的核心筒等，往往需要绘制放大平面才能表达清楚。放大平面常用的比列为1：50，需要时可进而索引放大节点或配件，没有标准图的应就近加绘。2、住宅单元放大图要绘制一至顶层。所有能详细的都要详细到位。注意同平面图的对应，不要前后不一致。三 立面图1、每一立面图应绘注两端的轴线号，立面转折复杂时可用展开立面表示，并应绘制转角处的轴线号；立面图命名按每一立面两端的轴线号命名。2、应把投影方向可见的建筑外轮廓、门窗、阳台、雨罩、线脚等绘出。细部花饰可简绘轮廓，注索引号另见详图。如遇前后立面重叠时，前者的外轮廓线宜向外加粗，以示区别。立面的门窗洞口轮廓线宜粗于门窗和粉刷分格线，使立面更有层次、更清晰。3、立面图上应绘出在平面图无法表示清楚的窗、进排气口等，并注尺寸及标高，还应绘出附墙雨水管和爬梯等。4、立面图的比例可不与平面图一致，以能表达清楚又方便看图（图幅不宜过大）为原则，比例在1：100、1：150或1：200之间选择皆可。5、立面图尺寸标注标注平、剖面图未表示的标高或高度，标注关键控制性标高，其中总高度即自室外地坪至平屋面檐口上皮或女儿墙顶面的高度，坡顶房屋标注檐口及屋脊高度（防火规范规定坡顶房屋按室外地面至建筑屋檐和屋脊的平均高度计算）；同时应注出外墙留洞、室外地坪、屋顶机房等标高。6、外墙身详图的剖线索引号可以标注在立面图上，亦可标注在剖面图上，以表达清楚，易于查找详图为原则。7、外装修用料、颜色等直接标注在立面图上，或用文字索引通用“工程做法”。立面分格应绘清楚，线脚宽度、做法宜注明或绘节点详图。当立面分格较复杂时，可将立面分格及外装修做法另行出图，以方便主体工程施工和外装修工程施工所需尺寸的表达清晰。四 剖面图1、剖面图是建筑物的竖向剖视图，应按直接正投影法绘制。它主要表示以下3项内容： 1）用粗实线画出所剖到的建筑实体切面（如：墙体、梁、板、地面、楼梯、屋面层等），标注必要的相关尺寸和标高。 2）用细实线画出投影方向可见的建筑构造和构配件（如：门、窗、洞口、梁、柱、室外花坛、坡道等），投影可见物以最近层面为准，从简示出。 3）有时在投影方向还可以看到室外局部立面，其他立面图没有表示过，则可以用细实线画出该局部立面；否则可简化或不表示。2、剖切位置应选在能反映内外空间变化大，有不同层高或层数的典型部位、剖切线及编号绘好在底层平面图上，在图篇上宜向左、向上剖视，便于施工人员读图。3、尺寸和标高标注尺寸一般为三道标注：第一道各层门窗洞高度及露面关系尺寸；第二道层高尺寸（有地下室者亦须注明）以及层数和标高；第三道由室外地坪至平屋面挑檐口上皮或女儿墙顶面或坡屋面挑檐口下皮总高度，坡屋面檐口至屋脊高度单注，屋面之上的楼梯间、电梯机房、水箱间等另加注其高度。同时要标注室外地坪、各层的地面、露面、女儿墙顶面、屋顶最高处的相对标高（屋面有保温找坡层，可注结构板面标高），内部有些门窗洞口、隔断、暖沟、地坑等尺寸可注在剖面图上。4、关于墙身详图索引方法：凡按墙身节点详图编号者，可索引在剖面图上（也有索引在立面图上的），凡按墙身剖断详图编号者，一定要索引到立面图上。5、剖面图中涉及到有些需严加限定高度的，如顶棚净高、特殊用房及锅炉房、机房、阶梯教室等，其梁下皮高度、楼梯休息平台下通行人时高度要注标高。6、凡1：100的剖面应绘出楼面细线，比例1：100者视实际面层厚度，厚则绘出，否则可不绘。五 详图1、详图综述有些详图还必须和结构、设备、电气等专业密切配合，以避免专业矛盾。1.1建筑详图大致可划分为三个方面1）构造详图 包括台阶、坡道、散水、楼地面、内外墙面、顶棚、屋面防水保温、地下防水等构造做法。这部分大多可以引用或参见标准图集。另外还有墙身、楼梯、电梯、地洞扶梯、阳台、门头、雨罩、卫生间、设备机房等随工程不同而不能通用的部分，需要绘制“详图”，当然有些也可采用标准图集。2）配件和设施详图 包括内外门窗、幕墙、栏杆、扶手、固定的洗台、厨具、壁柜、镜箱、格架等，随着国家经济的发展，建筑配件、设施日益工业化、成套化、以及随房地产商品化后的二次装修出现，这类详图也已经大多数不需要绘制了。除部分门窗、幕墙要绘制分格形式和开启方式的立面图及功能说明外，其他多采用标准图或由专业化厂家与装饰设计公司设计、制作和安装。3）装饰详图 一些重大、高档民用建筑，其建筑物的内外表面、空间，还需做进一步的装饰、装修和艺术处理；如不同功能的室内墙、地、顶棚的装饰设计，需绘制大量装饰详图。外立面上的线脚、柱式、壁饰等，亦要绘制详图方能制作施工。随着经济的发展，人们的需求与日俱增，这类设计大多已由专业的装饰公司负责设计。对此，建筑师也不是完全可以撒手不管，依然要对装饰设计的风格、色调、质感、空间尺度等，提出建议和主动配合，否则，极可能造成最终效果与建筑师的最初创意背道而驰。1.2采用标准图应注意以下几点：1）选用任何一册标准图集，都应先仔细阅读该图集的相关说明，以便了解其使用范围、要求的条件以及索引方法；2）选用的“工程做法”或构造详图应与 本工程的功能、部位相符合。仅有个别尺寸或构造有不同者，方可“参见”且宜注明何处不同。1.3与装修的配合问题1）属二次装修的房间部位应在工程构造做法装修做法表中列出。可分别列出一次或二次装修到位的“做法”，并注明二次装修做法仅供参考；2）荷载预留，建筑师应将一些有二次设计的楼地面、吊顶（如多功能厅、餐厅）可能的装修做法提供给结构，让其进一步预留足够的荷载；3）面层厚度预留，建筑师应在工程构造做法装修做法表中写明预留的面层厚度（即一次装修不到位“做法”），以便控制其标高；4）埋件预留，诸如各类幕墙主龙骨的支撑点一般都应随土建预埋焊件，所以专业公司应配合建筑设计，及早提出埋件的大小和位置。2、墙身详图 多以1：20绘制完整的墙身详图（简单工程可在剖面图上用方或圆形框线引出，就近绘制节点详图）。居住建筑应将外墙的节能保温的构造做法交代清楚，并应绘出墙身防潮层、过梁等。3、楼梯详图楼梯平、剖面多以1：50绘制，所注尺寸皆为建筑完成面尺寸，宜注明四周墙轴号、墙厚与轴线关系尺寸。横向表明楼梯宽、梯井宽、纵向标明休息平台宽，每级踏步宽踏步数=尺寸数，并标明上、下箭头。楼梯剖面图应注明墙轴号、墙厚与轴线关系尺寸。剖面图高度方向所注尺寸为建筑面尺寸，注明楼层、休息平台标高和每跑踏步高踏步数=尺寸数。水平方向要注明轴号、墙厚、休息板宽，每跑踏步宽踏步数=尺寸数。水平方向尺寸应与平面一致，为结构面尺寸。同时要绘出扶手、栏杆轮廓并注详图索引号，或注明由二次装修设计定。4、电梯、自动扶梯详图 1）电梯应绘制标准层井道平面和机房层平面，机房楼板留洞先暂按业主选定的样本预留。停驶应绘出厅门立面及留洞图（因为现代电梯有一定的通用性，且订货又往往赶不上施工）。电梯剖面要给出梯井坑道，不同层高楼层和机房层的剖面，机房顶板上预埋吊钩及荷载，井道墙上轨道预埋件，消防电梯要绘坑底排水和集水坑。 2）自动扶梯 自动扶梯平立剖面宜按1：50绘制，包括起始层平面、标准层平面和顶层平面，将起始层、底坑和标准层、顶层的梯井平面绘注清楚。剖面图应根据各层层高和扶梯速度、角度及厂家型号绘出，底坑宜做成与下层封闭式，以利于防火分隔。 无论是电梯还是自动扶梯，均应在图中注明：土建施工应以最终订货后的厂家提供的技术资料作为依据。5、阳台、平台、门头、雨罩、橱窗等类详图 一般要绘放大的平、立、剖面（1：50）和节点详图（1：20）。6、局部房间放大及详图 一般与设备、电气专业有关的诸如厕所、厨房、水泵房、冷冻机房、变配电室等应绘制1：50的放大平、立、剖面和相关的地沟、水池、配电隔间、玻璃隔断、墙和顶棚吸声构造等详图。六 门窗及幕墙1、 门窗表及门窗立面（含玻璃隔断）一般工程的门窗可直接采用标准图集，填写门窗表即可。而外门窗（各类材质）有建筑立面艺术构图因素，需要建筑师自行绘出门窗立面和编号，要反映出分格形式、开启方式、玻璃构造（夹层，中空）附纱与否等，均填入门窗表中。1.1门窗立面的画法画门窗立面均为由外向内视画，开启线虚线时为内开，实线为外开。1.2门窗设计号编号法1）常用门窗类别编号木门入户门（甲） 防火门（甲）防火卷帘门（甲）S-塑钢窗铝合金窗铝合金门 铝合金门联窗Q玻璃幕墙 铝合金百叶窗 2）编号方法：类别代号后加洞口宽高缩写及代号，例如：LCXXYY、LCXXXYYY。此法字数较多，但平面图中可看出洞口尺寸。X代表宽度，Y代表高度。 1.3门窗名称中的“类别”，编时应可按照以下顺序编排：1）外门、外窗、外门连窗；2）内门、内门连窗；3）外窗（包括竖带形窗、横带形窗、大型组合窗及部分玻璃幕墙）；4）内窗、内玻璃隔断；5）人防门窗应单独列表或列于此表下部。1.5门窗设计说明及注意事项说明可写在各门窗立面图中或门窗表的备注栏内，大致内容如下：1） 采用标准图的尺寸或构造改动；2） 门窗加工尺寸要按洞口尺寸减去相关饰面材料或保温层厚度；3） 门窗立樘位置；4） 外门窗附纱与否，纱的材料与形式（平开、卷轴、固定挂扇等）；5） 玻璃颜色、材质（浮法玻璃、净片、镀膜、钢化、夹胶、防火、中空等）；6） 框的材质与颜色；7） 根据建筑安全玻璃管理规定发改运行【2003】2116号应使用安全玻璃部位；8） 外门窗的抗风压、气密、水密、保温、隔声性能要求；9） 各种单块玻璃的最大允许面积应遵照建筑玻璃应用规程JGJ113的有关规定。1.6铝合金窗、塑钢窗的适用范围及最大洞口尺寸？80系列的门窗。
