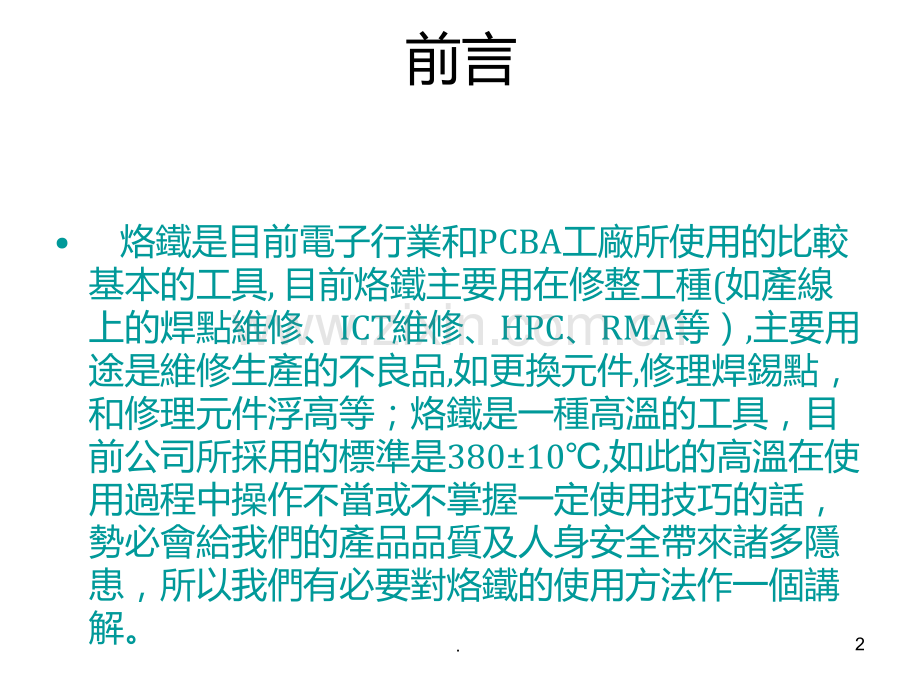

烙鐵使用方法1.前言 烙鐵是目前電子行業和PCBA工廠所使用的比較基本的工具,目前烙鐵主要用在修整工種(如產線上的焊點維修、ICT維修、HPC、RMA等）,主要用途是維修生產的不良品,如更換元件,修理焊錫點，和修理元件浮高等；烙鐵是一種高溫的工具，目前公司所採用的標準是38010,如此的高溫在使用過程中操作不當或不掌握一定使用技巧的話，勢必會給我們的產品品質及人身安全帶來諸多隱患，所以我們有必要對烙鐵的使用方法作一個講解。2.目錄一、烙鐵各部件名稱二、使用注意事項三、焊台的裝置與使用四、烙鐵頭的選擇、使用與保養五、烙鐵焊接的輔助工治具六、烙鐵焊接的材料七、烙鐵焊接時的注意事項3.部件名稱：主機烙鐵架底座接地線電源線手柄4.注意事項當電源接通後烙鐵頭溫度很快處於高溫狀態，鑒於濫用可能導致灼傷或火患,請嚴格遵守以下事項:1.切勿觸摸焊鐵頭附近的金屬部份.2.切勿在易燃物體附近使用焊鐵.3.通知工廠其他人士焊鐵頭极易灼熱,可能引發危險事故.休息時或完工后應關掉電源.4.更換部件或裝置焊鐵頭時,應關掉電源,待烙鐵頭冷卻至室溫.5.1.切勿使用焊鐵頭進行焊接以外的工作.2.切勿將焊鐵敲擊工作臺以清除焊劑殘餘,此舉可能嚴重震損焊鐵.3.切勿擅自改動電焊臺,更換部件時,應採用原廠配件.4.切勿弄濕電焊臺,或手濕時也不能使用電焊臺.5.焊接時會冒煙,工場應有良好通風設施.6.使用電焊臺時,不可作任何可能傷害身體或損壞物體的妄動.7.本品損壞時嚴禁使用，特別是電源線損壞時.為避免損壞電焊台,及保持作業環境之安全,應遵守下列事項:注意事項6.A.焊鐵架1.將小塊清潔海棉先濕水再擠干,置入焊鐵架底座凹槽之中.2.添水至焊鐵架內.不能超過中間凸出部分.小塊海綿吸收水份後，可使置於其上的大塊海綿一直保持潮濕狀態.（也可單用大塊海綿）3.沾濕大塊清潔海綿,置於焊鐵架底座.注意:海棉是可擠壓物體水濕則漲大,使用海棉時先濕水否則會損壞焊鐵頭.焊台的裝置与使用7.B.連接1.將電線裝置連接焊鐵插座.2.將焊鐵置放於焊鐵架上.3.將插頭插入電源插座.(切記要接地)4.打開電源開關.注意:進行連接和解開焊鐵時切記要關掉電源,以免損壞印刷電路板.8.C.溫度設定a.常規溫度設置 注意：確定焊台是在溫度可調整狀態(輸入密碼正確或密碼為原始密碼）,設定溫度時發熱元件與電源是斷開的.1.按壓鍵不放至少1秒,最左邊數位將會閃亮.表示電焊台溫度正在設定模式,百位數字可進行調節.2.選擇所需數值以取代百位數字.利用或鍵以改換顯示數值.當所需數值顯示時,即按下鍵.中間數位開始閃亮，表示十位數字可以設定.3.按如上方法分別設定十位和個位溫度數值.4.按下鍵將所設定溫度輸入內部記憶體，顯示所設定溫度,開始發熱器控制.9.b.即時溫度設定在工作中若需加熱體不斷電的情況下快速設置溫度,則使用此方法.1.升溫：不按鍵,直接按鍵則溫度上升1度,顯示窗口顯示設定溫度,釋放鍵後，顯示窗口延時顯示設定溫度約2秒,若在延時2秒內再按鍵,則溫度再上升1度;若按鍵不放,則設定溫度快速上升,直到所需設定溫度時釋放鍵.2.升溫：不按鍵,直接按鍵則溫度下降1度,顯示窗口顯示設定溫度,釋放鍵後，顯示窗口延時顯示設定溫度約2秒,若在延時2秒內再按鍵,則溫度再下降1度;若按鍵不放,則設定溫度快速下降,直到所需設定溫度時釋放鍵.10.烙鐵頭的選擇1.應該選一個烙鐵頭與焊點有最大接觸面積的烙鐵頭，最大接觸面積能產生最有效的熱傳輸，使操作人員能夠快速焊接出高品質的焊點。2.應該選一個有良好路徑傳輸熱量到焊點的烙鐵頭，較短長度的烙鐵頭可以更精確的控制，而組裝密集的線路板的焊接，也許必須選用較長或有一定角度的烙鐵頭。11.烙鐵頭的使用a.焊鐵頭溫度.溫度過高會減弱焊鐵頭壽命,因此應選擇較為適當之溫度.b.清理.焊接后焊鐵頭的殘餘焊劑所衍生的氧化物和碳化 物會損害焊鐵頭,造成焊接不良應定期用海棉清理焊鐵頭.c.使用后.長時間不使用焊鐵時不可讓焊鐵在高溫狀態.會使焊鐵頭上的焊劑轉化為氧化物,致使焊鐵頭導熱功能減退.使用后應抹凈焊鐵頭,鍍上新錫層以防止氧化12.烙鐵頭的保養a.長時間連續使用焊鐵時應每周拆開焊鐵頭清除氧化物.b.每天下班后將焊鐵架里面殘留之錫渣清理干凈.c.如果焊鐵頭變形或衍生重銹必須替換更新.注意:切勿用銼刀剔除焊鐵頭上的氧化物.13.烙鐵焊接的輔助工治具托板架，用來放置待修的產品，方便作業。14.烙鐵焊接的輔助工治具吸煙筒，每個修整工站都有一個，用來吸走錫絲中鬆香燃燒後的煙。靜電鑷子，用來清理殘錫和夾取元件用。15.烙鐵焊接的輔助工治具吸錫槍用來裝元件的，在生產中發現有元件缺裝或需要更換元件時，用吸錫槍將PTH孔打通後再裝上元件後焊接。使用方法用：1.用力將壓桿往吸嘴方向推壓，直到底為止(右圖方框的最左端)；2.用烙鐵先將焊點加熱；3.緊接著將吸錫槍的吸嘴放在焊點旁邊，緊靠著焊點；4.手扶穩吸錫槍，待錫熔化後，按下閥門，此時吸錫槍中的金屬芯會在瞬間往上升，產生一定的力,將焊點上的液態錫吸進吸槍中；吸嘴啟動閥門復位壓桿16.烙鐵焊接的輔助工治具吸錫線用來清理平面焊盤上的錫，在一些沒有PTH孔的焊盤上,經常會出現多錫現象，用烙鐵直接清理不掉，這時就得用上吸錫線，吸錫線的本體是銅，呈編織帶狀，在接觸到液態焊時，錫會和它相吸，把錫吸走。使用方法用：1.將吸錫線放在焊點上；2.將烙鐵頭放在吸錫線上；3.待焊點熔化後，錫自然就會被吸上吸錫線。吸錫線隻能用一次，在吸過錫後，就不能再發揮作用了。17.烙鐵焊接的材料錫絲是烙鐵使用中最主要的焊接材料，烙鐵的溫度就是為它而準備，它和波峰焊的錫條是一樣的需要高溫才能熔化，兩者熔點同為175217。但是錫絲中含有助焊劑，錫條中是沒有的。錫絲的形狀成線狀的纏繞在一個軸上，錫絲的直徑有0.8mm、1.0mm、1.2mm、1.6mm等，目前用的是0.8mm。錫絲內含成分Sn,Ag,Cu,Ni,Ge,flux18.烙鐵焊接注意事項一.正確拿烙鐵握住其重心部位，使手能很好的控制，使作業起來更得心應手，如果拿的不正確，很容易燙傷元件和人體，仔細觀看右邊兩張圖片。烙鐵的熱量來自烙鐵手柄中的發熱器，它是一種很脆的物體，很容易壞；在使用時嚴禁敲擊，也要防止摔打。正確錯誤，未拿到重心19.烙鐵焊接注意事項二.正確加錫加錫是指往焊點上焊錫，錫絲應放在烙鐵的正確部位才能使錫熔化得快，從而提升作業速度。如何正確的加錫？1.焊錫時間烙鐵對一個焊點進行處理的時間為3-5秒，如超過這個時間，可能會燒壞一些元件。2.控制錫量加錫過多會形成多錫和包焊不良，加錫時應控制錫量，就是錫絲熔化的量。錯誤用烙鐵尖去燙焊點,溫度不夠。錯誤正確最佳熔錫位置20.烙鐵焊接注意事項三.嚴禁敲錫和甩錫在清理烙鐵頭上的錫渣時，沒有按照要求抹在烙鐵架的泡棉裡，而是甩到烙鐵架裡，這樣做有很多品質和安全隱患。四.燙傷元件作業中，因作業人員的疏忽造成元件燙傷經常發生，主要原因是作業人員在取放板時未將烙鐵手柄放回烙鐵架上而造成。五.正面多錫烙鐵在PCB板焊錫面加熱過久，錫往下流，導致多錫。在作業中將托板架保持斜角，避免平放。清理烙鐵頭上的錫應該在泡棉上抹PCB板保持斜角放置，可以減少下面多錫的發生21.THE ENDTHANKS祝各位新年新氣象22.
