电缆线的电流及使用.docx

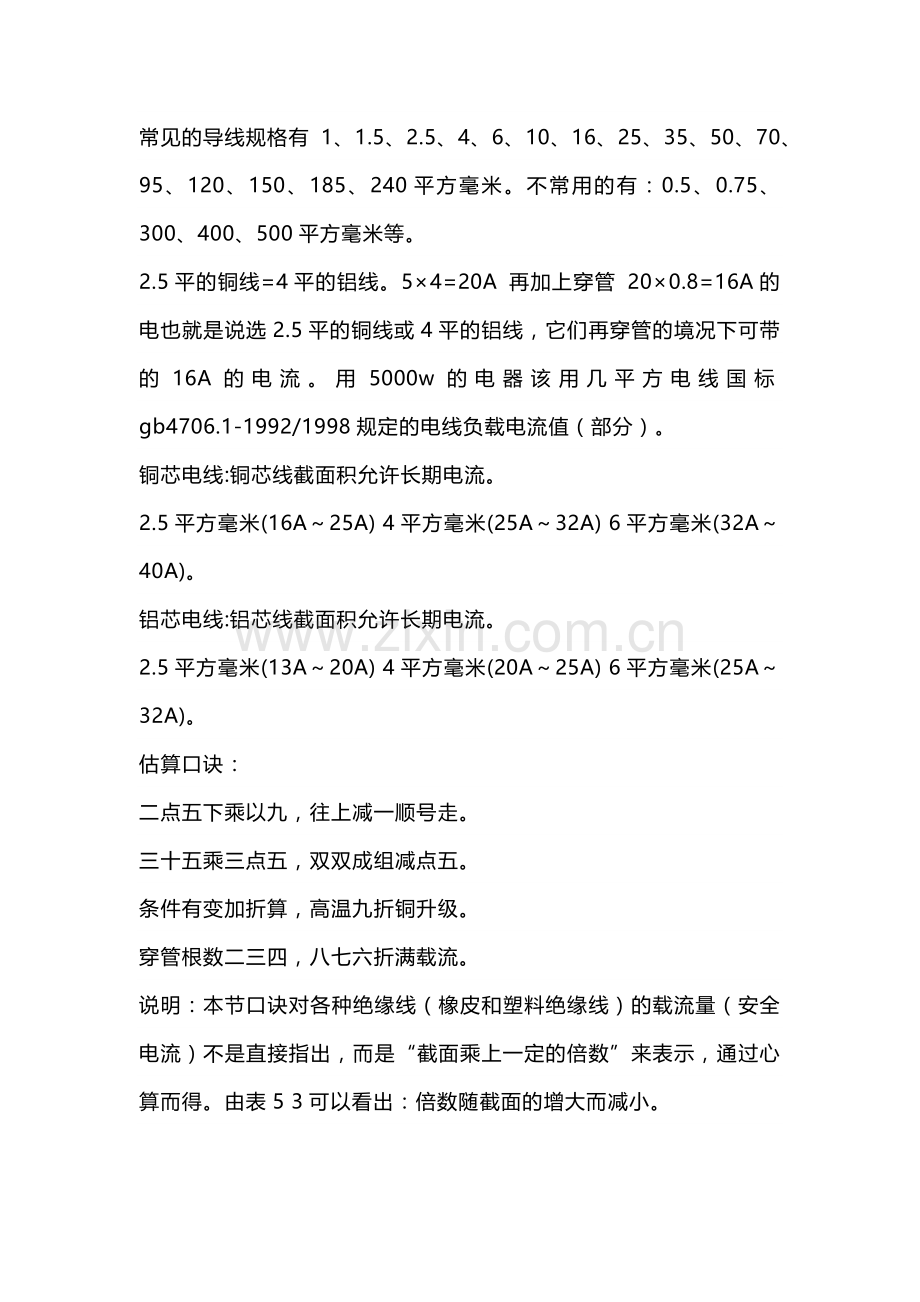

常见的导线规格有 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。不常用的有：0.5、0.75、300、400、500平方毫米等。
2.5平的铜线=4平的铝线。5×4=20A 再加上穿管 20×0.8=16A的电也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A的电流。用5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值（部分）。
铜芯电线:铜芯线截面积允许长期电流。
2.5平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A)。
铝芯电线:铝芯线截面积允许长期电流。
2.5平方毫米(13A～20A) 4平方毫米(20A～25A) 6平方毫米(25A～32A)。
估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。

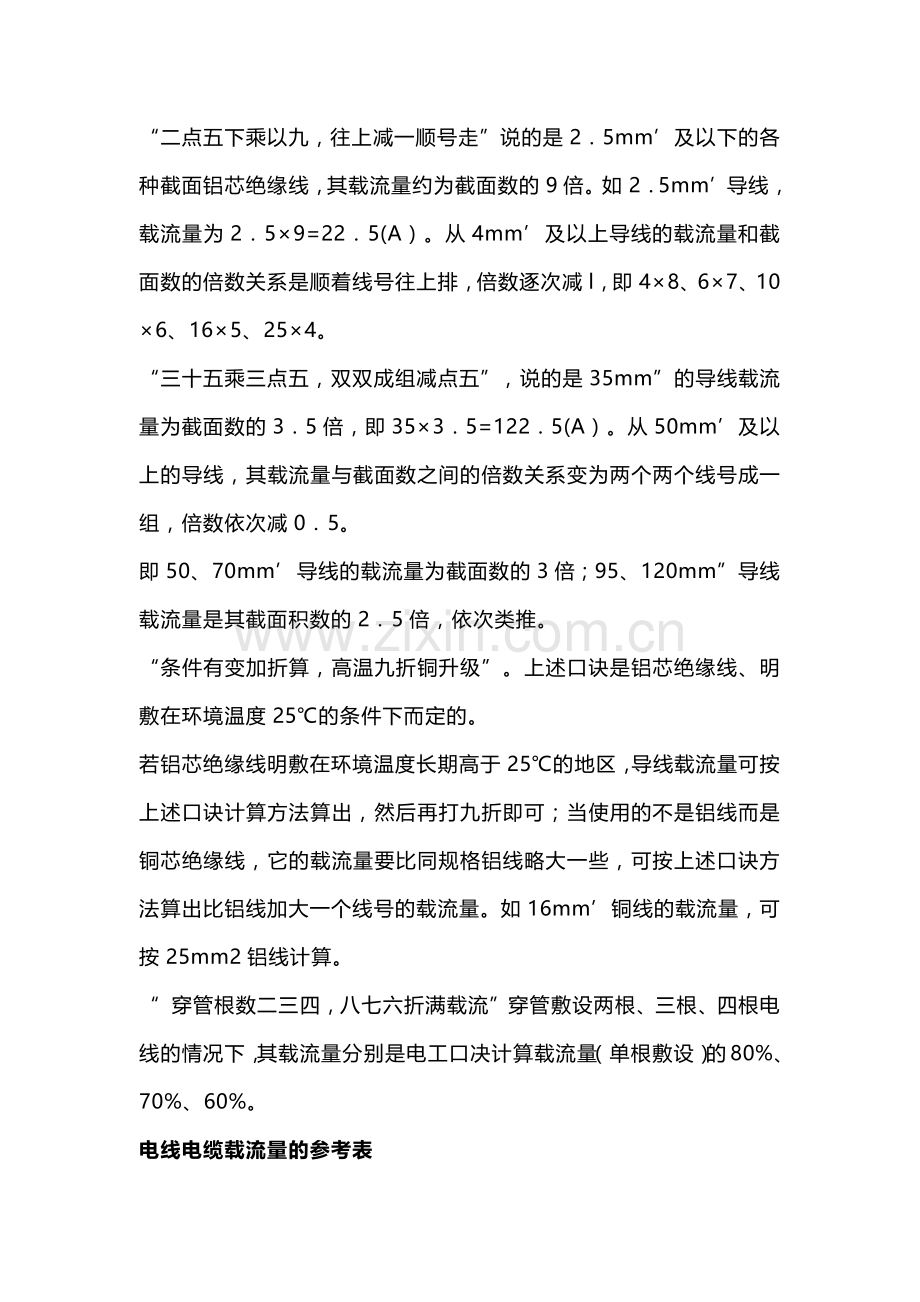

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9=22．5(A）。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5=122．5(A）。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
“ 穿管根数二三四，八七六折满载流”穿管敷设两根、三根、四根电线的情况下，其载流量分别是电工口决计算载流量（单根敷设）的80%、70%、60%。
​电线电缆载流量的参考表
（1）0.6/1KV聚氯乙烯绝缘电力电缆载流量常用型号VV22、VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量。
1. 线芯长期工作温度：70℃；2. 环境温度：25℃ ；3. 埋地深度：1000mm;4. 土壤热阻系数：1.0m.℃/W;5. 线芯轴间距离：S=2D
（2）YJV、YJV、YJLV电缆1~3芯额定电压0.6/1kv-1.8/3kv电缆载流量表。

注：表中计算值为铜芯载流量。铝芯载流量为铜芯的1/1.29倍31、32、41、4芯、5芯YJV、YJY、YJLV、YJLY（包括钢带铠装）0.6/1kv~1.8/3kv电缆载流量：

注：表中给出计算值是铝芯载流量，铜芯栽流量为铝芯的1.29倍YJV、YJY、YJV22额定电压在6/6、6/10kv电缆载流量

YJV、YJY、YJV22电压等级8.7/10、8.7/15kv电缆载流量表：
（3）常见BV线、BVVB型、BLVVB型、RVVB型电线载流量
通用橡套软电缆的载流量（450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流
阻燃电线电缆载流量 1）B、R系列阻燃电线电缆的载流量
​​​
ZR-YJV电力电缆载流量表

高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表，ZR-YJV、ZR-YJLV

矿物质绝缘电缆载流量表，BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表
