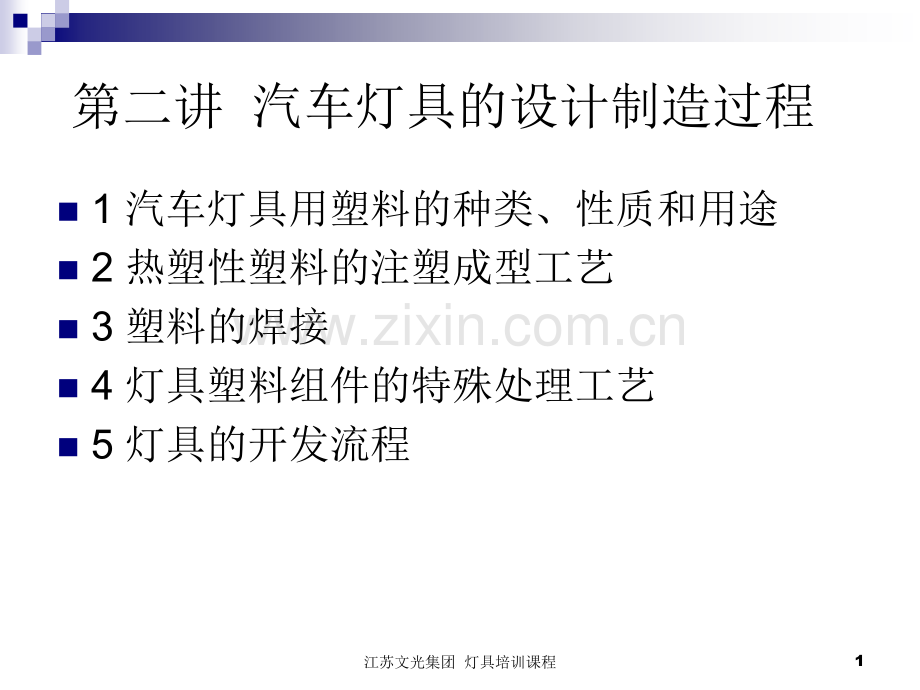

江苏文光集团 灯具培训课程1n1 汽车灯具用塑料的种类、性质和用途n2 热塑性塑料的注塑成型工艺n3 塑料的焊接n4 灯具塑料组件的特殊处理工艺n5 灯具的开发流程第二讲 汽车灯具的设计制造过程江苏文光集团 灯具培训课程21.1塑料的种类、性质和用途n1.灯具用塑料可分为两种类型 a)热塑性塑料：ABS PMMA PP PC b)热固性塑料：BMC江苏文光集团 灯具培训课程31.2性质和用途ABS：一般用于灯壳的注塑A丙烯腈：硬度和耐热性；B丁二烯：耐冲击性；S苯乙烯：成形性和流动性 ABS塑料除具有抗张强度、冲击强度的优点外，刚性和尺寸稳定性也较好。ABS通常160C以上即可成型，在成型过程中热稳定性好PMMA：通常用于信号灯配光镜的注塑俗称有机玻璃，透光性好具有一定的吸水性，注塑前以85C15C进行干燥处理4h-6h江苏文光集团 灯具培训课程4 PP 通常用于灯壳的注塑 质轻、价廉、无毒、无味、耐腐蚀、耐高温、机械强度高；吸水性小，但成型收缩率高（1%-2%）PC 通常用于前灯灯罩 透光度高，冲击韧性极好，耐热性高，尺寸稳定性好，成型收缩率小 成型前要进行120C温度下6h以上的预备干燥处理 BMC 用于制作前灯反射镜 价格低廉、耐高温、阻燃性好、强度高、抗老化及表面光泽好江苏文光集团 灯具培训课程52 注塑成型工艺注塑成型生产工艺过程循环图注塑成型生产工艺过程循环图注塑成型生产工艺过程循环图江苏文光集团 灯具培训课程6注塑成型工艺过程注塑成型工艺过程可分为塑化计量、注塑充模和冷却定型三个阶段1.塑化计量 成型物料在注塑机机筒内经过加热、压实以及混合等作用以后，由松散的粉状或颗粒状固态转变成连续的均化熔体的过程为塑化。将塑化好的熔体通过柱塞或螺杆定温、定压、定量地输出机筒所进行的准备动作，这些动作均需注塑机控制柱塞或螺杆在塑化过程中完成为计量。2.注塑充模 注塑充模是柱塞和螺杆从机筒内的计量位置开始，通过注塑油缸和活塞施加高压，将塑好的塑料熔体经过机筒前端的喷嘴和模具中的浇注系统快速送入封闭模腔的过程。3.冷却定型从浇口冻结开始，到制品脱模为止，是注塑成型工艺的最后一个阶段。在此阶段中需注意的是模腔压力、制品的密度、熔体在模具内的冷却情况以及脱模条件等。江苏文光集团 灯具培训课程7注塑机的基本构造江苏文光集团 灯具培训课程83塑料的焊接n超音波焊接n振动摩擦焊n热板焊接江苏文光集团 灯具培训课程9超音波发生器超音波发生器焊接前焊接前焊接后焊接后频频率率调调节节器器振振幅幅调调节节器器超音波结合示意图超音波结合示意图焊头焊头电源插头电源插头江苏文光集团 灯具培训课程10震动摩擦结合示意图震动摩擦结合示意图江苏文光集团 灯具培训课程11上模座上模座下模座下模座加热板加热板上夹具上夹具灯壳灯壳灯罩灯罩下夹具下夹具熔筋熔筋热板焊示意图热板焊示意图江苏文光集团 灯具培训课程124 灯具塑料组件的特殊处理工艺nPC配光镜紫外线表面硬化处理nBMC反光镜的真空电镀BMC反光镜的检验 前处理 烘干 底漆 烘烤 真空电镀 表涂 烘烤 成品检验 出货江苏文光集团 灯具培训课程135 灯具的开发流程客户客户资料取得资料取得造型设计造型设计产品设计产品设计光学设计光学设计快速模型快速模型模具模具设计制作设计制作试作试作合车合车工程实验工程实验量产量产量试量试江苏文光集团 灯具培训课程14厂规及法规要求厂规及法规要求图面或图面或3D CAD大日程大日程预计产量预计产量5.1 5.1 客户资料取得客户资料取得客户资料取得客户资料取得江苏文光集团 灯具培训课程155.2 5.2 造型设计造型设计Sketch草图草图PhotoshopUG江苏文光集团 灯具培训课程165.35.3产品结构设计产品结构设计 CATIA UG AutoCAD江苏文光集团 灯具培训课程175.4 5.4 光学设计光学设计江苏文光集团 灯具培训课程185.5 5.5 快速模型快速模型RPRP件件件件快速成型快速成型快速成型快速成型RTRT件件件件 快速模具快速模具快速模具快速模具CNCCNC件件件件 传统加工传统加工传统加工传统加工江苏文光集团 灯具培训课程19 5.6 5.6模具设计制作模具设计制作江苏文光集团 灯具培训课程20注塑模具示意图江苏文光集团 灯具培训课程215.7 5.7 试作试作试试试试模模模模 零件检验零件检验零件检验零件检验 装配装配装配装配江苏文光集团 灯具培训课程22Drawing/CAD检具检具/工装夹具工装夹具合样车合样车合检具合检具合检具合检具5.8 5.8 一致性检查一致性检查江苏文光集团 灯具培训课程235.9 5.9 工程实验工程实验厂规厂规,ECEGB,JIS,SAE江苏文光集团 灯具培训课程245.10 5.10 试产试产5.11 5.11 量产量产江苏文光集团 灯具培训课程25江苏文光集团 灯具培训课程26
