汽车安全气囊教案.doc

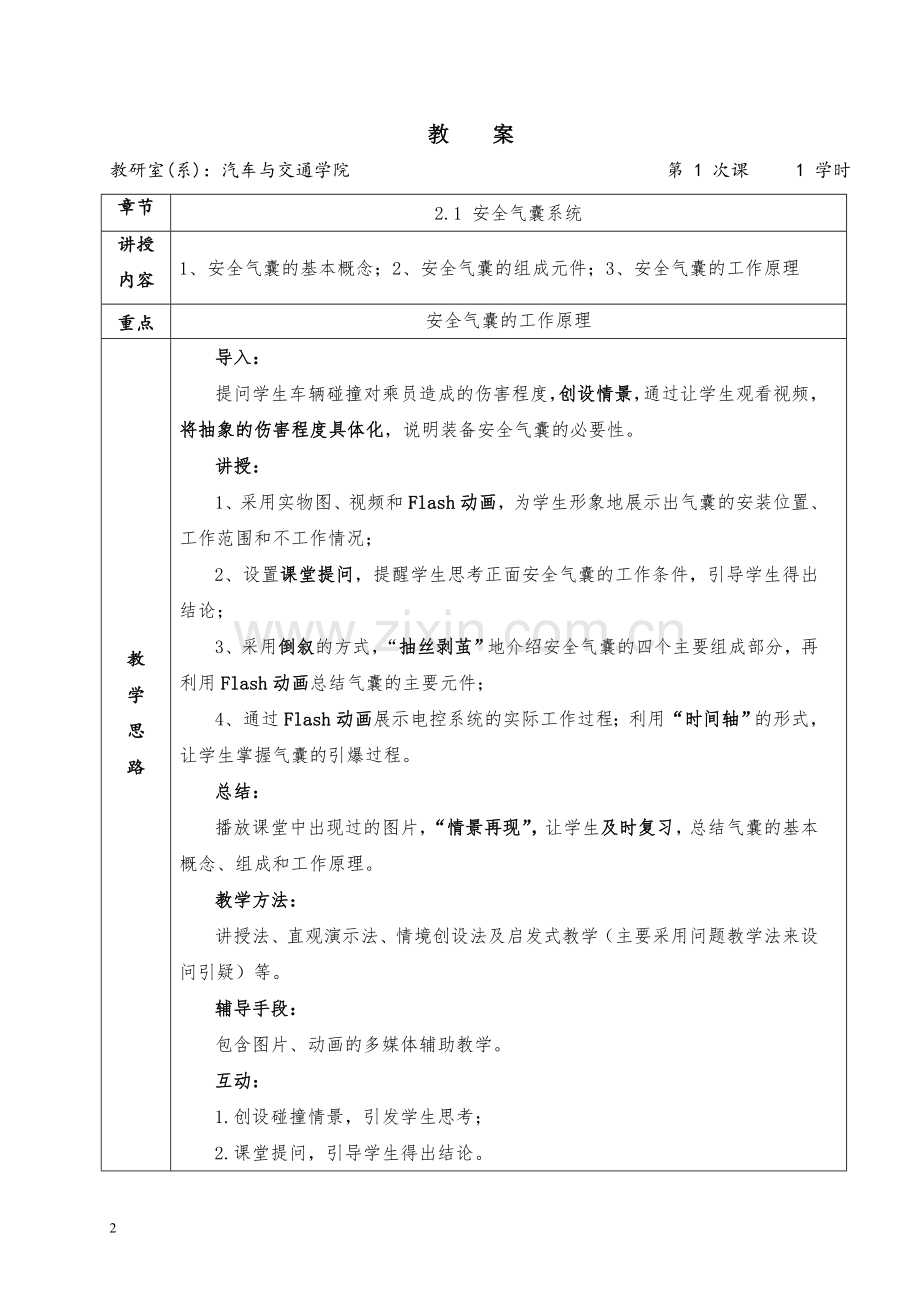

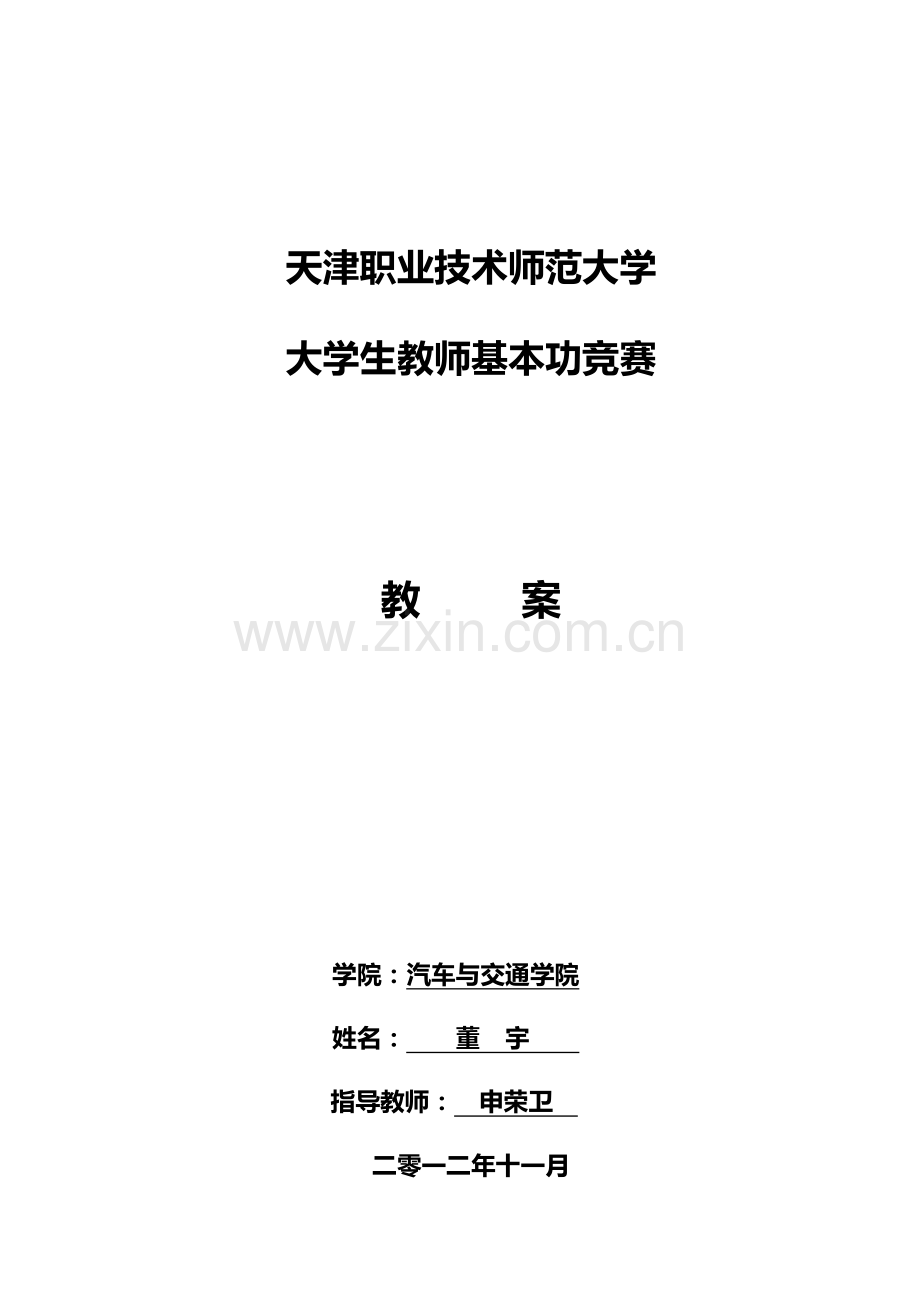

天津职业技术师范大学大学生教师基本功竞赛教 案 学院：汽车与交通学院 姓名： 董 宇 指导教师： 申荣卫 二零一二年十一月8 教 案教研室(系)：汽车与交通学院 第 1 次课 1 学时章节2.1 安全气囊系统讲授内容1、安全气囊的基本概念；2、安全气囊的组成元件；3、安全气囊的工作原理重点安全气囊的工作原理教学思路导入：提问学生车辆碰撞对乘员造成的伤害程度，创设情景，通过让学生观看视频，将抽象的伤害程度具体化，说明装备安全气囊的必要性。讲授：1、采用实物图、视频和Flash动画，为学生形象地展示出气囊的安装位置、工作范围和不工作情况；2、设置课堂提问，提醒学生思考正面安全气囊的工作条件，引导学生得出结论；3、采用倒叙的方式，“抽丝剥茧”地介绍安全气囊的四个主要组成部分，再利用Flash动画总结气囊的主要元件；4、通过Flash动画展示电控系统的实际工作过程；利用“时间轴”的形式，让学生掌握气囊的引爆过程。总结：播放课堂中出现过的图片，“情景再现”，让学生及时复习，总结气囊的基本概念、组成和工作原理。教学方法：讲授法、直观演示法、情境创设法及启发式教学（主要采用问题教学法来设问引疑）等。辅导手段：包含图片、动画的多媒体辅助教学。互动：1.创设碰撞情景，引发学生思考；2.课堂提问，引导学生得出结论。教 学 内 容板书或旁注教学目的： 知识目标： 1.了解安全气囊的定义和安装位置。 2.识记安全气囊的工作范围。 3.理解安全气囊的组成：传感器、控制装置ECU、气体发生 器、气袋。 4.掌握安全气囊的工作原理。 能力目标: 通过学习培养学生在实际工作中的分析能力、抽象思维能力和自主解决能力。 情感目标： 通过发现问题、解决问题的过程，培养学生的合作精神，增强学生的求知欲和对学习的热情。课型：新授课课时：1学时教学重点：安全气囊的工作原理教学进程：1.导入新课：提问：汽车以50公里每小时的速度发生碰撞，如果没有安全气囊的保护，会产生什么后果呢？引入要讲述的内容：汽车安全气囊。2.讲授新课：1）讲述安全气囊的基本概念安全气囊的定义：在发生严重的正面碰撞时，为了减少驾驶员或前排乘客与方向盘或仪表板碰撞的可能性，在方向盘和仪表上张开一个气袋。安全气囊的安装位置：驾驶员安全气囊、前排乘客安全气囊、侧面安全气囊、侧气帘、前排膝部安全气囊等。安全气囊的工作范围：正面安全气囊的有效工作范围以汽车纵向轴线为基准，从方向盘的位置相对于基准线引出的两条左右各30的直线。提问学生，以下那种情况，安全气囊不会打开？引发学生思考，给出答案，得出结论。安全气囊的工作条件：下列情况，正面安全气囊不工作侧面碰撞、后面碰撞、侧翻。（注意：了解学生对于这段知识的掌握情况，问：这部分内容明白了吗？）2）讲述安全气囊的组成问：安全气囊仅仅是一个气袋吗？它还包含其它部件吗？下面来讲述安全气囊的组成。强调“抽丝剥茧”，由表及里地讲解气囊系统的组成。气袋问：气袋是怎么打开的？气袋里面是空气吗？分析：气袋需要在极短的时间内完全充胀，充入其中的气体不是空气，而是氮气。那么，氮气从何而来？气体发生器包括发火极、引发药柱、气体发生剂（叠氮化纳）、过滤器。NaN3受热迅速分解产生N2过滤器作用：冷却生成的气体 过滤燃烧后的杂质问：气体发生器由哪个部件控制？发火信号从何而来？控制装置ECU安全气囊的控制中心，接受传感器的信号，进行判断、检测，当信号强度超过超过设定值的时候，ecu立刻发出点火指令。分析：ECU如何采集碰撞信号？需要传感器传感器 碰撞传感器 安全传感器碰撞传感器：负责检测碰撞的激烈程度。安全传感器：又称触发传感器，起保险作用，防止因为碰撞传感器的短路而造成的气囊误弹开。以上四个元件为安全气囊的主要组成部分。安全气囊系统主要元件： 让我们通过一段Flash动画一起来学习。（注意：了解学生对于这段知识的掌握情况，问：这部分内容有什么疑问吗？）3）讲述安全气囊的工作原理工作原理：当汽车遭受前方一定角度范围内的碰撞时，安装在汽车前部和SRS ECU内部的碰撞传感器都会检测到汽车突然减速的信号，并将信号输入SRS ECU，以便判断是否发生碰撞。 若判断为发生碰撞，安全气囊电脑给发火极（电炉丝）通电，发火极发热，引爆引发药柱（炸药，产生高温），它爆炸所产生的高温使气体发生剂分解，产生氮气。电控系统工作过程：传感器 控制装置 执行器气囊工作过程：发生碰撞10ms后，达到引爆系统引爆极限，点火器点燃气体发生器产生氮气，驾驶员仍然直坐着；40ms后，气囊已完全充胀，驾驶员向前移动，安全带斜系在驾驶员身上并被拉长，部分冲击能量已被吸收；80ms后，驾驶员的头及身体上部沉向气囊，气囊后面的排气孔将氮气在一定压力下匀速逸出；110ms后，驾驶员向后移动回到座椅上，大部分气体从气囊中逸出，前方恢复清晰视野。3.总结重温课堂中出现过的图片，“情景再现”，及时复习当堂所学。4. 作业预习安全带的工作原理及控制过程板书设计：（创设情景，提问启发）板书：汽车安全气囊一、基本概念板书：定义板书：安装位置（直观演示）板书：工作范围、工作条件（Flash动画演示）（启发式教学，提出问题后，引发学生思考，让学生自己得出结论）板书：二、组成（启发式提问，层层深入，培养逻辑思维能力）板书：气袋（直观展示）板书：气体发生器板书：控制装置ECU板书：传感器（Flash动画）（视频引入）板书：三、工作原理板书：电控系统工作过程（Flash动画）板书：气囊工作过程（时间轴）板书：10ms 点火充气40ms 充满前移80ms 排气吸能110ms 复位归零（情景再现）本 节 教 学 总 结
