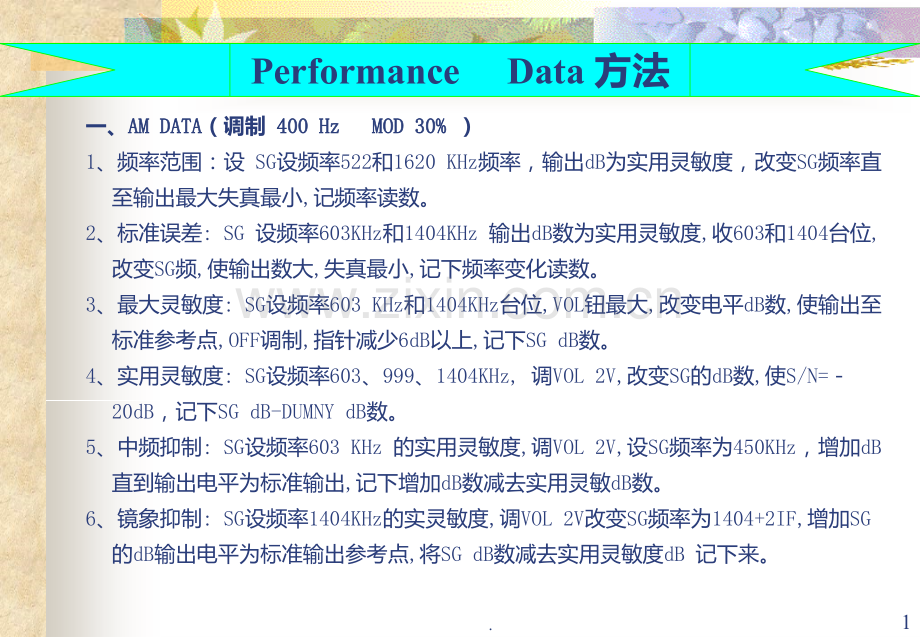

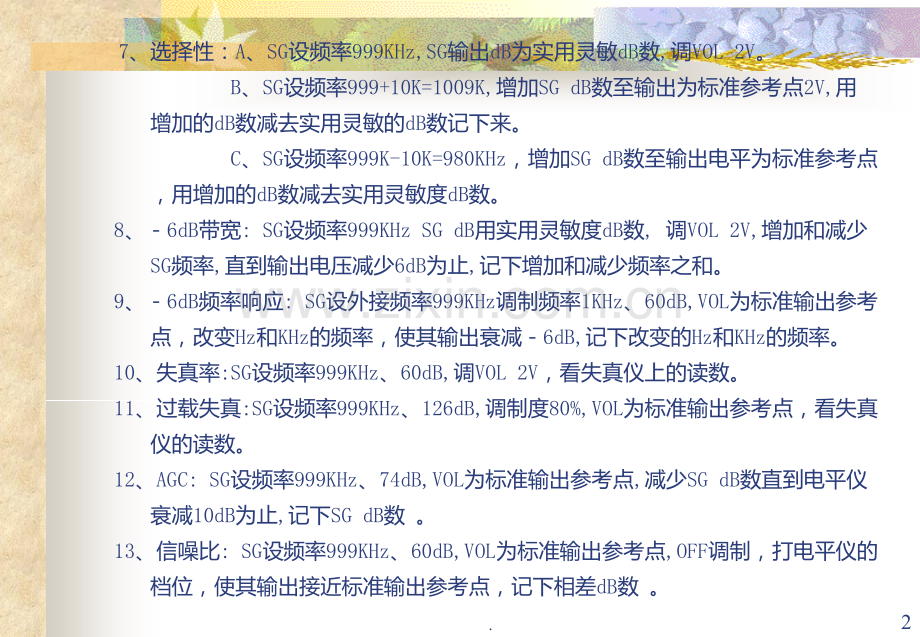

一、AM DATAAM DATA（调制 400 Hz MOD 30%400 Hz MOD 30%）1、频率范围：设 SG设频率522和1620 KHz频率，输出dB为实用灵敏度，改变SG频率直至输出最大失真最小,记频率读数。2、标准误差:SG 设频率603KHz和1404KHz 输出dB数为实用灵敏度,收603和1404台位,改变SG频,使输出数大,失真最小,记下频率变化读数。3、最大灵敏度:SG设频率603 KHz和1404KHz台位,VOL钮最大,改变电平dB数,使输出至标准参考点,OFF调制,指针减少6dB以上,记下SG dB数。4、实用灵敏度:SG设频率603、999、1404KHz,调VOL 2V,改变SG的dB数,使S/N=20dB，记下SG dB-DUMNY dB数。5、中频抑制:SG设频率603 KHz 的实用灵敏度,调VOL 2V,设SG频率为450KHz，增加dB直到输出电平为标准输出,记下增加dB数减去实用灵敏dB数。6、镜象抑制:SG设频率1404KHz的实灵敏度,调VOL 2V改变SG频率为1404+2IF,增加SG的dB输出电平为标准输出参考点,将SG dB数减去实用灵敏度dB 记下来。Performance Data 方法1.7、选择性：A、SG设频率999KHz,SG输出dB为实用灵敏dB数,调VOL 2V。B、SG设频率999+10K=1009K,增加SG dB数至输出为标准参考点2V,用 增加的dB数减去实用灵敏的dB数记下来。C、SG设频率999K-10K=980KHz，增加SG dB数至输出电平为标准参考点，用增加的dB数减去实用灵敏度dB数。8、6dB带宽:SG设频率999KHz SG dB用实用灵敏度dB数,调VOL 2V,增加和减少SG频率,直到输出电压减少6dB为止,记下增加和减少频率之和。9、6dB频率响应:SG设外接频率999KHz调制频率1KHz、60dB,VOL为标准输出参考点，改变Hz和KHz的频率，使其输出衰减6dB,记下改变的Hz和KHz的频率。10、失真率:SG设频率999KHz、60dB,调VOL 2V，看失真仪上的读数。11、过载失真:SG设频率999KHz、126dB,调制度80%,VOL为标准输出参考点，看失真仪的读数。12、AGC:SG设频率999KHz、74dB,VOL为标准输出参考点,减少SG dB数直到电平仪衰减10dB为止,记下SG dB数。13、信噪比:SG设频率999KHz、60dB,VOL为标准输出参考点,OFF调制，打电平仪的档位，使其输出接近标准输出参考点，记下相差dB数。2.14、噪声电平:SG 设频率999KHz、60dB,OFF调制,看VOL最大、最小时的电平输出。15、啸叫:SG设频率2IF、100dB收台,VOL调至2V，OFF调制。16、LO/DX衰减:SG设频率999KHz,在LOCAL状态测量锁台灵敏度，在DX状态测量锁台灵敏度，记下（LO-DX）dB17、功放输出:SG设频率999KHz、60dB,VOL最大,将FADER打至中间,负载打在4 时,记下输入电平P=V2/R18、中频:SG设频率450KHz、126dB,机器自动锁到中频频率点，改SG dB为实用灵敏度dB,再改变SG频率，使其输出最大，夫真最小，记下此时的输入频率。19、最低工作电压:SG频率为999KHz、60dB工作电压为14.4V调VOL输出2V，降低电压直到波形有变化为止,记下电压表上的电压。二、FM DATA(调制1KH,调制75%或22.5%)1、频率范围 同AM的做法相似 2、标准误差 3、静噪灵敏度:A.SG设频率90.MHz调VOL 输出2V，OFF调制，看S/N改变SG dB数 直至S/N=50dB为止,记下此SG dB数。106.1同上。3.B、SG设90.1MHz 其它同A步骤相同。4、实用灵敏度:A、SG设98.1MHz,机收90.1MHz台改变输入SG dB数直到0/P为3.15%。实用灵敏度:SG dBDUMNY dBB、设频率90.1MHz,实用灵敏度dB机收台,调VOL2V,OFF调制,改变SG dB数,使输出刚好为S/N=30dB，记下SG的dB数。5、中频抑制:SG设频率90.1MHz 为实用灵敏度dB，VOL为2V，改SG频率为10.7MH，增加SG dB数直到输出电压为2V。记下此时dB数减去实用灵敏度dB度数。6、镜象抑制:SG设频率106.1MHz SG dB用106.1MHz实用灵敏度dB数,VOL为2V,改变频率为102IF+106.1MHz,增加SG dB数直到电平为2V,记下此时dB数减去实用灵敏度dB数。7、-3dB带宽:SG设频率98.1MHz、60dB，调VOL2V，减少SG dB直到电平仪衰减3dB,记下dB=-3dB IN PUTDUMNY dB。8、调幅锁压:SG设频率98.1MHz、60dB,调VOL为2V,改变为AM调制度30%，调制频率400Hz,打电平仪看衰减的dB数。10、俘获率:SG 1SG 2CHCLIPSDUMNYW/6dB COLSRADIOSSVM4.SG1 输入频率为98.1MHz、52dB,ON调制。SG2 输入频率为88.1MHz 0dB OFF调制，收98.1MHz台位,调VOL为2V,增加SG2输入dB数直到输出衰减1dB,再改变SG2输入dB数直到数值衰减30dB为止。CAPTARE RATIO=(SG2 LVD)3dB(SG2 LVD)1dB/211、双信号选择性:SG1输入频率为98.1MHz,实用灵敏度dB。SG2输入频率为98.1MHz400MHz,输入为0dB，调VOL为2V，增加SG 2dB数，使其接近2V，记 下（SG2-SG1）dB12.频率响应:SG 1SG 2CHCLIPSDUMNYW/6dB COLSRADIOSSVMAUDIO GENMPX MODSGANT DUMNYRADIO电平仪5.SG 设频率98.1MHz、60dB外接,改变AUDIO GEN频率为Hz.KHz,使其输出衰减3dB,记下AUDIO 频率读数。13、失真率:SG设频率98.1MHz、60dB,调VOL2V，读失真仪上的夫真率。14、过载失真:SG设频率98.1MHz,126dB UV,打HI/LO输出,读失真仪上的夫真率。15、信噪比:SG设频率98.1MHz,60dB UV,调VOL为2V，OFF调制，看电平仪S/N输出，记下电平仪的dB数。16、最低工作电压:SG 设频率98.1MHz、60dB,调VOL为2V,减少工作电压直到波形有变,记下此电压表的电压。17、立体声分离度:SG设频率98.1MHz、60dB,立体声L=R,导频为10%时,调制为60%。LR:：调VOL为2V，LR以“L”为准，看“R”相差的dB数。RL：同上。18、立体声失真率：同上，L-R时看失真仪，R-L 一样。19、立体声灵敏度：SG设频率98.1MHz,调制频率1K,调制为60%,导频为75KHz,收音的MO/ST 开关在ON位置，增加SG dB数，直到有ST或指示为止。6.20、19/38 KHz载波抑制：SG 设98.1MHz-60dB，调制100%导频9%，VOL O/P为2V，OFF/MOD，打低电平仪档，直到可看到读数写出ON/OFF相差的dB数。21、MATING SENSITIVCTG，SG设98.1MHz-72dB UV，调O/P输出为2V，不接天线，看电平仪O/P与接天线时O/P相差dB数。三、TAPE DATA1、CASSETTE 部分、信噪比：入TCC-140 带打电平仪的dB数，使电平仪输出dB数接近O/P参考点，记下电平仪相 差dB数，O/P作为参考，入空白带,按TOUS DOLBY，反应的dB数在70 US的条件下看S/N。、通道分隔度：1).入TCC-194带，正面调O/P输出为2V：a.以“R”为参考点看“L”R的分离度，记下dB数；b.以“L”为参考点看“R”的分离度，记下dB数；2).反面测法同上；、串音入TCC-192带：A.正面以有波形为参考点，看反向无波形的S/NO，记下dB数。B.反面以有波形为参考点，看正向无波形的S/NO，记下dB数。、哼音和什音：让机在空转状态下，记下MAX，MIN VOL输出电平。、带速和抖摆：入MTT112带抖摆仪设在JLS WTD 和FLVTTER记此时的带速和抖摆。7.、失真率：入TCC-142带DECK，调VOL为2V，看失真仪的失真率。、频率响应：入MTT-257带,以1KHz为主,调VOL 2V作参考,看125Hz、400Hz信号相差dB数。、放音力距：入TW-2131带，音正面与反面的调力，拆面盖正面看上轮，反面看下轮。、频率特性：A.入TCC-162B带,以1KHz为主,调VOL 2V为参考点,看低频到高频的相差的dB数;B.入TCC-262B带,测法同上;2、CD部份、输出电平：入YEDS-18碟，将VOL调到最大，看第2首磁道的输出电平仪数；、失真率：以第二磁道输出1V为标准，定0dB为参考点，记下此时夫真仪的读数；、频率特性：以第二磁道输出1V为标准，定0dB为参考点 A、低频：看第3磁道的相差dB数，LR、RL；B、高频：看第6磁道的相差dB数，LR、RL；、频道分针：以第2磁道输出1V为标准，定0dB为参考点，看左右的分针，LR、RL；、动态范围：以第2磁道输出1V为标准，定0dB为参考点，电平仪打JIS-A档，记下第107磁道是60dB，60dB+失真仪的输出dB数；、信噪比：以第2磁道输出1V为标准，定0dB为参考点，打JIS-A档，打第7磁道，记下此时平仪相差dB数；8.、杂音：以第8磁道输出1V，定0dB为参考点，打JIS-A档，记下右左的相差dB数；、加加特性：以第2磁道输出，定0dB为参考点，打FLAT档 A、看第12磁道（5KHz）的相差dB数；B、看第13磁道（16KHz）的相差dB数；四、AUDIO DATA 测量 1、音调控制（低音/高音）A、BASS SG 设在98.1MHz 72 dB，调制频率100HZ，BASS调在中间位置，收VOL 2V，BASS最大，记下输出增大的dB数，回到中间位置，将BASS调最小，记下输出dB数。B、TREBLE SG调制频率为10KHz，SG设98.1MHz其它于A相同。2、内在LOVDNCSS A、设机在CD状态，从CD输入端口输入1K信号（强度用CD标在输入强度），VOL调最大，记下输出电平，改变输入频率100HZ和10KHz记下输出变量，调VOL使输出衰减3 dB，改变输入频率至100HZ和10KHz，记下O/P输出变量。B、LOUD 效果 设机在CD 状态（或FM状态）输入1KHz信号（或者FMMOD的调制频率用75KHz,音量调制9.最大,在调小音量使降低30dB，改变调制频率100HZ和10KHz，按LOVD看它的反应dB数。3、HI-LO输出强度 A、CD状态，CD通过外接输入调制服KHz强度为500MV记下输出电平。B、FM状态，（调制为1KHz，调制为75KHz）SG设98.1MHz，收98.1MHz台位，SG dB用60 dB记下电平的输出强度。C、AM状态，（调制+1KHz调制30%）SG设在1000KHz-60 dB，收台1000KHz，记下输出电平。D、TAPE状态（MTT-150带）：记下电平仪输出强度。4、CD信道分针（VOL最大）CD输入500MV 1KHz信号记下输出强度作为0dB参考，记下此时L/R分针dB数，调VOL衰减20dB看分针dB数，调VOL衰减30 dB看 分针dB数。5、CD输入频率响应 CD输入500MHz信号频率，记下输出强度作为0 dB参考，向上改变频率直到输衰减3 dB，频率向下相同。6、4喇叭负载时功放输出 CD输入500MV时，1K信号，记下输出强度 P=V2/R=V2/410.7、功放灵敏度 CD输入频率1KHz，改变输入强度使输出达到6.3V8、功放失真度 CD输入1KHz频率，VOL最大，改变输入强度便输出为2V，此时记下失真度。9、输出均衡 记下从2V到VOL最大读数。11.一、跌 落试验要求试验方法：取按运输要求包装的产品做试验，跌落高度：产品包装重量9.6kg时跌落高度约76cm,9.6kg产品包装重量18.6kg时跌落高度约61cm.跌落方式:六面、三 边、对角各一次自由落下，（正面底面上面下面左侧面右侧面一角三条棱受试验品下面下边的作一角）跌落后产品应符合要求。二、振动试验要求试验方法：a)将振动台设置为：频率10HZ70HZ10HZ，振动强度1.5倍重力加速度，时间10分钟/周；b)产品置于水平状态固定在振动台上，接4喇叭，产品通电开机，放入TCD-792A 测试碟至 首曲读碟，音量调至标准功率输出；C)按快退钮切换到末曲,按b项方法再试验一次;三、高温工作试验要求试验方法：a)恒温恒湿柜温度设置为:温度60 ,时间2小时;b)产品放入恒温恒湿柜内,接4/100w电阻,产品通电开机,放入TCD-792A的测试碟,音量调至标准功率输出;c)接通恒温恒湿柜电源,产品在60 条件下工作2小时,2小时在恒温恒湿柜内测试12.实用灵敏度、锁台灵敏度和CD频响；四、低温工作试验要求试验方法：温度设置为:20、时间2小时；产品放入恒温恒湿柜内，外接4/100w电阻,在 20条件下搁置2小时,2小时后产品通 电开机,在恒温恒湿柜里测试实用灵敏度、锁台灵敏度和CD频响。五、装车路试试验要求试验方法 a)将产品安装在汽车上,外接4 喇叭,通电开机,收电台或放入TCD-792A碟,音量调至标准 功率输出;b)操作汽车上喇叭、电动升降玻璃、电动车镜、点火开关、行车灯、冷气开关、手制动器、转向灯左右、动力转换开关、加减油门、自动天线升降、电动雨刷刷、车厢内照明灯开关；C)在泥坑路段以30km/h的速度行驶20km。六、进给寻迹耐久性试验要求试验方法 a)将产品外接4/100w 电阻，通电开机；b)放入CD音乐碟至首曲读碟10秒,按快退钮切换到武汉曲读碟10秒,按出CD碟退出;c)重复按b项方法试验5000次；13.寿命试验要求试验方法a)将产品外接4/100w 电阻，放置在寿命车架上；b)通电开机，收调频电台或入TCD-792A碟，各声道调至标准功率输出，通电连续工作100小时；静电放电冲击试验要求试验方法a)将静电放电测试仪的接地端连接到测试支架上，测试支架的地线与大地连接，打开静电放 电测试仪上开关，关闭高电压旋钮灯，点亮正极钮灯，再打开高电压旋钮灯亮和停止钮灯亮，此时可调动高电压为+7.5kv,按准备钮灯亮和阻止钮灯亮;面板拆装寿命试验方法：产品通电开机，拆下面板产品停止工作，装上面板产品恢复工作为一次，重复试验5000次。按钮寿命要求试验方法：a)产品通电开机,按下按钮时显示屏有显示,松开按钮时显示屏无显示为一次,重复试验5000次。b)将产品装在测试支架上,通电开机,静电枪距离产品约1mm对各按钮、显示屏四周、电镀塑胶 料、面盖天线、线束进行静电放电冲击各10次；c)正电压冲击后关高电压钮至最小（听到嗒声），按a项的方法设置数字电压7.5kv，再按b项方法试验一次;14.消耗电流试验要求试验方法将数字万用表调安培交流档，红针连接线束的正极线和点火线，黑针连接电源的正极，由数字万用表测出以下电流：a)点火线电流：产品拔掉线束的正极线，剩点火线流过；b)待机电流：产品插上线束不开机；c)静态电流：产品通电开机，音量调至最小；电子天线和功率放大器控制要求试验方法a)将电子天线和功率放大器接上12V的直流电源；b)产品蓝色线与电子天线蓝色线连接，产品蓝白线与功率放大器遥控端连接，接通产品电 源，电子天线自动升起，功率放大器启动。断开产品电源，电子天线自动收缩，功率放大 器自动关闭。面板拆装寿命要求试验方法产品通电开机，拆下面板产品停止工作，装上面板产品恢复工作为一次，重复试验5000次。旋钮拉力要求试验方法将拉力计的拉钩套住旋钮，缓缓拉动拉力计，使指针指至2kg位置后即松开。15.高温贮存试验将包装状态的产品放置在温度+80环境下贮存16小时，常温放置旋转小时检测。低温贮存试验将包装状态的产品放置在温度30 环境下贮存16小时，常温放置2小时检测。高温高湿贮存试验将包装状态的产品放置在+45、在温度90%环境下贮存48小时，常温放置12小时检测。热冲击试验非动作状态下来回6个循环之后，即使再次启动，动作、外观上也应无异常。+80 常温 常温 常温 -30 5分钟 1小时 5分钟 1小时 16.脉冲试验 动作状态下，即使在电源上施加以下的波形，也应该无破损以及动作异常发生。+70V 印加波形 +70V37%+13.2V 0.2秒噪音动作状态下，即使在电源上施加以下波形、也应无破损以及动作异常。200V 1usec 电压 1000V 100nsec 17.电源瞬断动作状态下，即使在电源上施加以下波形，也应无破损、动作异常。ACC BACKUP 13.8 OV 1ms18.FAD 衰减控制0dB 1KHz信号，音量调至MAX，调制前喇叭是后喇叭输出的2倍，工作4小时应无异常，反之后喇 叭输出是前喇叭的-2倍过输入天线端子上，在每个模式下，即使输入以下信号5分钟，动作也应无异常。AM模式：126dBuVFM模式：120dBuV电源反接电源端子上施加13/1分钟后，应无破损、以及施加额定电压再启动也应该无动作异常。过电压电源端子上施加+18/1分钟后，应无破损以及施加额定电压再启动，动作也应该无异常，但是需要确定临界值。19.
