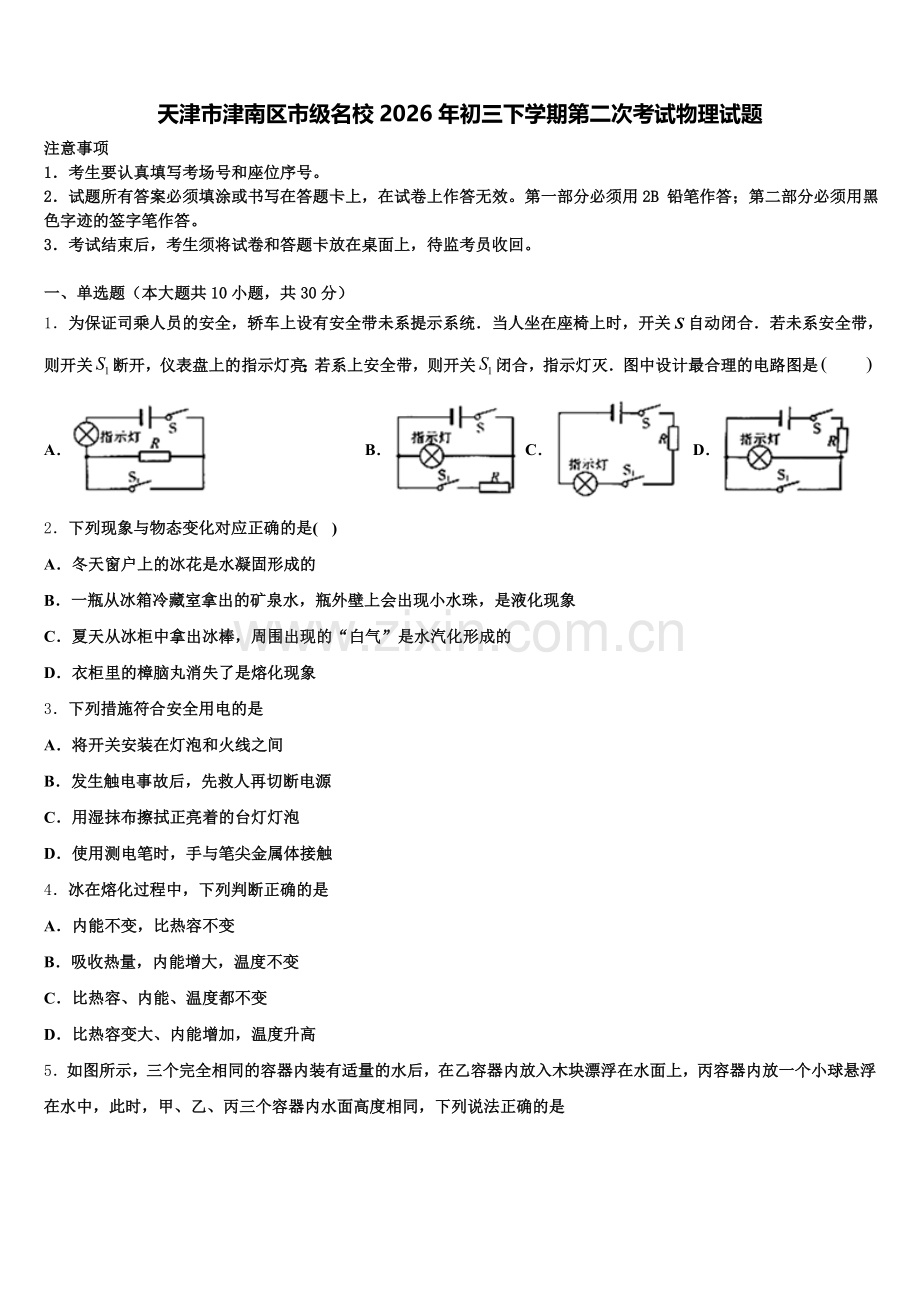

天津市津南区市级名校2026年初三下学期第二次考试物理试题含解析.doc

天津市津南区市级名校2026年初三下学期第二次考试物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当人坐在座椅上时，开关S自动闭合．若未系安全带，则开关断开，仪表盘上的指示灯亮；若系上安全带，则开关闭合，指示灯灭．图中设计最合理的电路图是　　
A． B． C． D．
2．下列现象与物态变化对应正确的是( )
A．冬天窗户上的冰花是水凝固形成的
B．一瓶从冰箱冷藏室拿出的矿泉水，瓶外壁上会出现小水珠，是液化现象
C．夏天从冰柜中拿出冰棒，周围出现的“白气”是水汽化形成的
D．衣柜里的樟脑丸消失了是熔化现象
3．下列措施符合安全用电的是
A．将开关安装在灯泡和火线之间
B．发生触电事故后，先救人再切断电源
C．用湿抹布擦拭正亮着的台灯灯泡
D．使用测电笔时，手与笔尖金属体接触
4．冰在熔化过程中，下列判断正确的是
A．内能不变，比热容不变
B．吸收热量，内能增大，温度不变
C．比热容、内能、温度都不变
D．比热容变大、内能增加，温度升高
5．如图所示，三个完全相同的容器内装有适量的水后，在乙容器内放入木块漂浮在水面上，丙容器内放一个小球悬浮在水中，此时，甲、乙、丙三个容器内水面高度相同，下列说法正确的是

A．三个容器中，水对容器底的压强相等
B．三个容器中，水对容器底的压力不相等
C．如果向乙容器中加入盐水，木块受到的浮力变大
D．如果向丙容器中加入酒精，小球将上浮
6．2015年5月9日我国多地出现日晕奇观，图为日晕的景象．在5000m的高空，水蒸气遇冷形成小冰晶，太阳光照射小冰晶后，分解成红、橙、黄、绿、蓝、靛、紫七种颜色的光，这样太阳周围就出现一个巨大的彩色光环，称为“晕”．下列说法正确的是

A．水蒸气遇冷形成小冰晶是凝固现象
B．水蒸气遇冷形成小冰晶需要吸热
C．太阳光照射小冰晶后通过反射分解为七色光
D．太阳光照射小冰晶后分解为七色光是光的色散现象
7．如图所示，以下分析中不正确的是

A．甲图：以受油机为参照物，加油机是静止的
B．乙图：小钢球的运动轨迹发生改变，说明力可以改变物体的运动状态
C．丙图：水从小孔中喷出的远近不同，说明液体的压强与液体的深度有关
D．丁图：若小球A带正电，则小球B一定带负电
8．如图，电源电压恒定．闭合开关，将滑动变阻器的滑片向右端移动时，下列判断正确的是

A．电流表和电压表示数均不变
B．电流表和电压表示数均变小
C．电路的总功率变大，灯泡变亮
D．电路的总功率不变，灯泡变暗
9．如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体．下列说法正确的是

A．液体对容器底部的压强：p甲＞p乙
B．液体的密度：ρ甲=ρ乙
C．容器对桌面的压力：F甲＞F乙
D．容器对桌面的压强：p甲′＜p乙′
10．下列说法中正确的是
A．热机效率越高，所做有用功就越多
B．质量相等的两块金属，比热容大的吸收热量多
C．质量相等的两种燃料完全燃烧，热值大的放出热量多
D．压缩铁块时，铁块分子之间只存在斥力，不存在引力
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．光也是一种电磁波
B．利用电磁感应现象，制造了电动机
C．通电螺线管产生的磁场强弱只与电流大小有关
D．利用撒在磁体周围的铁屑可以判断该磁体周围磁场分布情况
12．有一重2N的圆柱形玻璃杯（杯壁厚度不计），底面积为100cm2，装有一定质量的煤油，杯底到油面的高度为20cm，放在水平桌面上（取g=10N/kg，ρ煤油=0.8×103kg/m3），下列说法正确的是
A．煤油对杯底的压强是1.6×103Pa
B．杯底对桌面的压强是1.8×l03Pa
C．煤油对杯底的压力是16N
D．杯子受到桌面的支持力是16N
13．下列有关奥运会中的一些运动项目说法正确的是：

A．甲图中：被击打后的排球因受到向上的惯性作用而继续运动
B．乙图中：用来划皮划艇的桨属于费力杠杆
C．丙图中：跳水运动员从入水到全部浸没的过程中，运动员受到的浮力增大
D．丁图中：在草坪上滚动的足球慢慢停下来，是因为足球没有受到力的作用
三、填空题（本大题共5小题，共10分）
14．在如图所示的电路中，电源电压保持不变，电阻R1、R2阻值相等。
若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数为I0.则电源电压为________，电流表A2示数为_______。若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是_________，该电表示数变化量为________。
15．如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，则电阻R的阻值为___Ω，当开关断开时，该电阻的阻值为___Ω．

16．小明在家探究鸡蛋受到的浮力大小与哪些因素有关，如图所示，鸡蛋浸没在水中时，所受到的浮力为 ________ N；如果直接将该鸡蛋投入水中，该鸡蛋将________（填“上浮”、“悬浮”或“下沉”）；若鸡蛋上表面距离水面10cm，则鸡蛋上表面受到水的压强是________ Pa（g=10N/kg）．

17．（2017•南京卷）如图所示是一种薪能源——可燃冰．2017年5月l8日，我国在南海开采可燃冰获得成功！1m3可燃冰可分解释放约168m3的天然气，可燃冰属于_____（选填“可”或“不可”）再生能源，完全燃烧168m3的天然气可以释放的热量为_____J，若这些热量全部被水吸收，可以将质量为_____t的水由20℃加热到70℃，q天然气=4×107 J/m3，c水=4.2×103J/（kg·℃）]

18．在如图甲所示的电路中，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I一U关系图象如图乙所示。则小灯泡发光时的最小功率为_____W，滑动变阻器的最大阻值为_____Ω，整个电路的最大电功率为_____W。

四、计算题（本大题共3小题，共29分）
19．如图所示的电路，R1＝20Ω，R2＝80Ω，闭合开关电流表的示数为0.8A．求：

（1）电源电压U。
（2）R2在20s内消耗的电能。
20．为响应国家“低碳环保，节能减排”的号召，某市新上线一批以天然气为燃料的新型公交客车，空车质量为13000kg．在某次营运过程中，当搭载人员及物品共3000kg时，静止的客车轮胎与水平路面的总接触面积为0.05m2.若该车在行驶过程中，所受阻力为总重力的0.01倍，以10m/s的速度匀速直线行驶400m，共消耗了天然气0.04m2，q天然气=4×107J/m3，g取10N/kg.针对此次营运过程，求：客车静止时对水平路面上的压强；客车行驶的时间和功率；客车发动机的效率．
21．如图所示的电路中，电压表的量程0﹣15V，电阻R1为10Ω．闭合开关S，将滑动变阻器的划片P移至b处时，电流表的示数为1.8A．求：
电源电压；将滑动变阻器移至a处时，此时电压表示数为12V，则R1两端电压为多少？滑动变阻器最大阻值是多少？此时通过电路的电流是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．

23．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生反射和折射后的光路图．
（___）

六、实验探究题（本大题共3小题，共15分）
24．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．

（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数_______（填“增加”或“减少”），说明电流越___（填“大”或“小”），电磁铁磁性越强．
（2）根据图示的情境可知，__（填“甲”或“乙”）的磁性强，说明电流一定时，_______，电磁铁磁性越强．
（3）根据右手螺旋定则，可判断出乙铁钉的下端是电磁铁的____极．
（4）电磁铁吸引的大头针下端分散的原因是_________________________．
25．甲和乙两个小球（小球大小可忽略）在平直路面从左到右运动，从计时开始记录，每隔0.1s记录一次，纪录得小球的位置如图所示．
由图可知，甲小球做_______运动．从计时开始，乙小球前0.5s的平均速度是____________m/s．根据如图的记录，在如图的坐标系中画出甲小球的s﹣t图线_________．
26．在测量盐水密度的实验中
将装有适量盐水的杯子放在调好的天平左盘，测出杯子和盐水的总质量为116g，然后将杯子中的一部分盐水倒入量筒中，如图乙所示，则量筒中盐水的体积为_____cm3。将装有剩余盐水的杯子放在天平左盘内，右盘中砝码的质量和游码在标尺上的位置如图甲所示时，天平再一次平衡，则杯子及杯内剩余盐水的总质量为_____g。根据上述实验数据计算出此盐水的密度为_____kg/m3（结果保留两位小数）。在完成上述实验后，某同学想测量一个小蜡块的密度（其密度小于水），他手中只有如下器材：一个量筒、一根细钢针、一个小蜡块、适量的水。请你帮助他设计实验，补全实验步骤，并用测量的物理量符号表示蜡块的密度。
①向量筒中倒入适量的水，记下体积：
②_____；
③_____；
④_____（水的密度用表示）
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
根据题意可知，S闭合、开关S1断开指示灯亮，S2闭合，指示灯被短路熄灭；
A．电阻R与开关S1并联后与指示灯、开关S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯亮，故A不符合题意；
B．电阻R与开关S1串联后与指示灯并联，开关S在干路上，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，对指示灯没有影响，指示灯仍然亮，故B不符合题意；
C．两开关串联，只有乘客坐下，系上安全带，即两开关都闭合时指示灯才会发光，故C不符合题意；
D．指示灯与S1并联，与电阻R、S串联，乘客坐下时S闭合指示灯亮，系上安全带时S1闭合，指示灯被短路熄灭，电阻R为保护电阻，不会出现电源短路，故D符合题意．
2、B
【解析】
A．“冰花”是室内的水蒸气遇到温度低的玻璃，在其内表面凝华为小冰晶，故A不符合题意；
B．从冰箱冷藏室拿出的矿泉水，瓶外壁上会出现小水珠，是空气中的水蒸气遇到温度低的瓶壁，在其表面液化为小水滴，故B符合题意；
C．从冰柜中拿出冰棒，周围出现的“白气”是水蒸气遇冷液化成的小水滴，故C不符合题意；
D．衣柜里的樟脑丸消失了是升华现象，故D不符合题意
3、A
【解析】
A. 开关安在火线和用电器之间，以免触电，故A错误；
B. 发生触电事故后，先切断电源再救人，以免再次发生触电事故，故B正确；
C. 用湿抹布擦拭正亮着的台灯灯泡，水容易导电，会造成触电，故C错误；
D. 使用测电笔时，手必须接触笔尾的金属体，故D错误。
4、B
【解析】
冰在熔化过程中，吸收热量，而温度保持不变，但内能在增加，比热容是物质的一种特性，不会改变．
解决此类问题要知道熔化过程的特点，本题相对比较简单，属于基础题．
5、A
【解析】
A．因为甲、乙、丙三个容器内水面高度相同，由液体压强公式p=ρgh可得，三容器中，水对容器底的压强是相等的，A正确，符合题意；
B．因为压强相等，由公式F=pS可知在压强p相等，受力面积S相等时，三容器中，水对容器底的压力相等，B不正确，不符合题意；
C．如果向乙容器中加入盐水，则液体密度变大，木块仍然漂浮，浮力大小等于木块重力大小，即木块所受浮力大小不变，C错误，不符合题意；
D．如果向丙容器中加入酒精，则混合液体的密度减小，原来悬浮的小球将下沉，D错误，不符合题意．
6、D
【解析】
AB．水蒸气遇冷变成小冰晶，是由气态直接变成固态的物态变化，是凝华，凝华放热．故A、B错误．
CD．太阳光照射小冰晶后，通过折射分解成七种颜色的光，是光的色散现象，故C错误．答案为D．
7、D
【解析】
在空中加油时，以受油机为参照物，加油机与受油机的位置关系保持不变，故是静止的，即A正确；
小钢球在磁铁引力的作用下，运动轨迹发生改变，说明力可以改变物体的运动状态，故B正确；
由图知道，图中液体的深度不同，所以从小孔中喷出的水柱的远近不同，越深处喷得越远，说明了液体压强大小与液体的深度有关，深度越深、压强越大，故C正确；
若小球A带正电，由图知道， A与小球B相互吸引，故B球有两种可能，小球B可能带负电，也可能不带电，故D错误，符合题意。
8、B
【解析】
由电路图可知，闭合开关时，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A. 将滑动变阻器的滑片向右端移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，电源电压恒定,由 可知，电路中的电流变小，即电流表的示数变小，故错误；
B. 由 可知，灯泡两端的电压变小，即电压表的示数变小，故正确；
CD. 由 ，且灯泡的亮暗取决于实际功率的大小，所以灯泡和电路消耗的总功率变小，灯泡变暗，故CD错误。
9、A
【解析】
A、甲容器为直壁容器，液体对容器底部的压力等于自身的重力，即，乙容器上宽下窄，液体对容器底部的压力小于自身的重力，即，所以，甲中液体对杯底的压力大于乙中液体对杯底的压力，即，两个容器底面积相同，根据公式p＝可知，图中液体对杯底的压强p甲>p乙，故A正确．
B、因为容器底面积相同，液体同高，故乙中液体的体积大于甲中液体的体积，即，因为质量相同，根据，所以ρ甲>ρ乙，故B错误；
CD、水平桌面上，甲乙两个容器中两种液体质量相等，则重力相等，容器底面积和质量相同，故对桌面的压力F甲＝F乙，由p＝得，容器对桌面的压强：p甲′＝p乙′，故CD错误；故选A．
10、C
【解析】
A．热机效率是热机所做有用功与所用燃料完全燃烧释放的热量之比．热机效率越高，说明有用功在总功中所占比例越大，不能反映有用功的多少，故A错误．
B．根据吸热公式，可知物体吸收的热量与物体的比热容、质量和温度变化量有关，质量相等的两块金属，由于升高的温度不确定，比热容大的吸收热量不一定多，故B错误．
C．根据Q=qm可知，质量相等的两种燃料完全燃烧，热值大的放出热量多，故C正确．
D．分子间的引力和斥力是同时存在的，压缩铁块时，分子间的距离变小，作用力表现为斥力，故D错误．
故答案为C．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A．电磁波的范围很广，光是电磁波的一部分，故光也是一种电磁波说法正确；
B．利用电磁感应现象，制造了发电机，B说法错误；
C．通电螺线管产生的磁场强弱不仅与电流的大小有关，还与螺线管的扎数，以及螺线管中有无铁芯有关，C说法错误；
D．利用撒在磁体周围的铁屑，铁屑在磁场中被磁化为小磁针，可以判断该磁体周围磁场分布情况，D说法正确．
12、ABC
【解析】
（1）煤油对杯底的压强：p＝ρgh＝0.8×103kg/m3×10N/kg×20×10-2m＝1.6×103Pa，故A正确；由p＝可得，煤油对杯底的压力：F＝pS＝1.6×103Pa×100×10-4m2＝16N，故C正确；（2）煤油体积：V＝Sh＝100cm2×20cm＝2000cm3＝0.002m3，由ρ＝可得，煤油质量：m油＝ρV＝0.8×103kg/m3×0.002m3＝1.6kg，煤油重力：G油＝m油g＝1.6kg×10N/kg＝16N，因杯子处于静止状态，所以，杯子受到桌面的支持力：F支持＝G杯+G油＝2N+16N＝18N，故D不正确；因杯子对桌面的压力和受到的支持力是一道相互作用力，所以，桌面受到的压力：F压＝F支持＝18N，杯底对桌面的压强：p′＝＝1.8×103Pa，故B正确．故选ABC．
点睛：（1）知道圆柱形玻璃杯内煤油的深度，根据p＝ρgh求出煤油对杯底的压强，再根据p＝求出煤油对杯底的压力；（2）先求出煤油的体积，再根据密度公式求出煤油的质量，根据G＝mg求出煤油的重力；杯子处于静止状态，受到桌面的支持力等于煤油和杯子的重力之和，杯子对桌面的压力和受到的支持力是一对相互作用力，二力大小相等，根据p＝求出杯底对桌面的压强．
13、BC
【解析】
被击打后的排球离开手后继续运动，是由于惯性的缘故，但惯性不是力，不能说受到惯性作用，故A错误；
划皮划艇的桨在使用的过程中动力臂小于阻力臂，手移动的距离要小于桨移动的距离，所以此时的船桨是费力杠杆，故B正确；
当跳水运动员刚接触水面到全浸入水中的过程中，V排变大，水的密度不变，由F浮=ρ水V排g知道，运动员受浮力变大，故C正确；
在草坪上滚动的足球慢慢停下来，是因为足球受到摩擦力的作用，故D错误。

三、填空题（本大题共5小题，共10分）
14、U0 2I0 R2断路或R1、R2同时断路 U0
【解析】
（1）由电路图可知，当电键S断开时，R2和电压表被断路，电路为R1的简单电路，两电流表均测通过R1的电流；当电键闭合时，两电阻并联，电压表测电源的电压，电流表A1测R1支路的电流的，电流表A2测干路电流；当电键S由断开到闭合时，电压表V的示数为U0，则电源电压为U0；电流表A2示数测量的是干路电流，电阻R1、R2阻值相等，则通过的电流相等，根据并联电路的电流关系可知，电流表A2示数为2I0；
（2）电路故障分为短路和断路，则：
①若R1短路，闭合电键前，电流经两电流表回到电源的负极，会造成电源短路，烧坏电源，三电表无示数；闭合电键后，由电源烧坏可知，三电表无示数，则三电表的示数不变；
②若R2短路，闭合电键前，两电流表有示数，电压表无示数，闭合电键后，会造成电源短路，烧坏电源，两电流表和电压表均无示数；
③若R1与R2同时短路时，电键闭合前后都会造成电源短路，三电表的示数不变；
④若R1断路，断开电键三电表均无示数，闭合电键后，电压表和A2有示数，A1无示数，即电压表的示数变大，电流表A1的示数不变，电流表A2的示数变大；
⑤若R2断路，闭合电键前后，通过R1的电流不变，两电流表的示数不变，而电压表从无示数变为有示数，则电流表的示数不变，电压表的示数变化；
⑥若R1与R2同时断路时，闭合电键前三电表无示数，闭合电键后，两电流表的示数不变，电压表的示数变大；
综上可知，电路故障为R2断路或R1、R2同时断路；当S断开时，电压表示数为0，当开关S闭合时，电压表测量的是电源电压，故电压表示数变化量为U0；
15、20 20
【解析】
由电路图可知，电路为R的简单电路，电流表测电路中的电流，电压表测电源的电压，由I＝可得，电阻R的阻值：R＝＝20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当开关断开时，该电阻的阻值仍为20Ω不变．
（1）由电路图可知，电路为R的简单电路，电流表测电路中的电流，电压表测电源的电压，根据欧姆定律求出电阻R的阻值；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．
16、0.5 下沉 1000
【解析】
当使用弹簧测力计测量物体浮力是，浮力F浮= G – F=0.6N-0.1N=0.5N.由于鸡蛋受到的浮力小于鸡蛋的重力，所以鸡蛋会下沉．根据P=ρg h=ρ水=1.0×103 Kg / m3×10N/kg×0.1m=1000 Pa
17、不可 6.72×109 32
【解析】
由题知，可燃冰在短时间之内不可再生，所以可燃冰是不可再生能源；1m3可燃冰在常温常压下可释放出168m3的天然气，则完全燃烧168m3的天然气可放出的热量：Q放＝qV＝4×107J/m3×168m3＝6.72×109J，天然气完全燃烧放出热量全部被水吸收,则Q吸＝Q放＝6.72×109J，由Q吸＝cm△t可得，这些热量可加热水的质量：m＝ ＝＝32000kg＝32t.
18、3 9 24
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
当滑片P位于左端时，电路为L的简单电路，电压表测电源的电压，电路的电流最大，由图象可知，电路中的最大电流I大=2A，电压表的最大示数即电源的电压U=12V，
则整个电路的最大电功率：P=UI=12V×2A=24W；
当滑片P位于右端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知，电路中的电流I小=1A，UL=3V，
则小灯泡发光时的最小功率：PL=ULI小=3V×1A=3W，
因串联电路中总电压等于各分电压之和，所以，此时滑动变阻器两端的电压：
UR=U-UL=12V-3V=9V，
由可得，滑动变阻器的最大阻值：
。

四、计算题（本大题共3小题，共29分）
19、（1）16V（2）64J
【解析】
由电路图可知，R1与R2并联，电流表测R1支路的电流。
（1）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电源的电压：
U＝I1R1＝0.8A×20Ω＝16V；
（2）R2在20s内消耗的电能：
W2＝t＝×20s＝64J。
20、（1）3.2×106Pa；（2）1.6×104W；（3）40%
【解析】
（1）客车、搭载人员和物品的总重G总=m总g=(13000kg+3000kg)×10N/kg=1.6×105N；
因客车静止在水平路面上，所以F=G总=1.6×105N，客车静止时对水平路面上的压强：p==3.2×106Pa；
（2）客车行驶的时间，
因匀速行驶，客车受到的牵引力和阻力是平衡力，所以F牵=f=0.01G总=0.01×1.6×105N=1.6×103N；
牵引力做的功：W=F牵s=1.6×103N×400m=6.4×105J；
牵引力做功的功率：P=1.6×104W；
（3）天然气完全燃烧放出的热量：Q放=Vq=0.04m3×4×107J/m3=1.6×106J；
客车发动机的效率=40%．
答：（1）客车静止时对水平路面上的压强是3.2×106Pa；
（2）客车行驶的时间是40s，功率是1.6×104W；
（3）客车发动机的效率是40%．
21、（1）18V；（2）6V， 20Ω， 0.6A
【解析】
（1）由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
闭合开关S，将滑动变阻器的滑片P移至b处时，电路为R1的简单电路。
根据的变形式可得电源的电压为：
；
（2）将滑动变阻器移至a处时，变阻器接入电路中的电阻最大，此时电压表示数为12V，根据串联电路中总电压等于各部分电压之和，可得R1两端电压为：
，
串联电路电流处处相等，此时电路中的电流为：
，
滑动变阻器的最大阻值为：
。

五、作图题（本大题共2小题，共4分）
22、
【解析】
（1）画出像S′的对称点S，可得光源S的位置；（2）连接Sa，可得ab的入射光线；（3）ab的延长线过凹透镜的焦点，折射光线平行于凹透镜的主光轴射出，如图所示：

23、
【解析】
（1）光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；
（2）光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角；
（3）过焦点的入射光线，经凸透镜后平行于主光轴射出．
【详解】
根据反射角等于入射角，在法线右侧的水中画出反射光线；光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出，如图所示：

涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．

六、实验探究题（本大题共3小题，共15分）
24、增加 大 甲 线圈匝数越多 N 大头针被磁化，下端为同名磁极相互排斥
【解析】
(1)[1][2]当滑动变阻器滑片向左移动时，电阻变小，电路中电流变大，电磁铁磁性增强，所以电磁铁甲、乙吸引大头针的个数增加，说明电流越大，电磁铁磁性越强．
(2)[3][4]根据图示的情境可知，甲的磁性强，说明电流一定时，线圈匝数越多，电磁铁磁性越强．
(3)[5]根据右手螺旋定则，电磁铁乙线圈中的电流向左，用右手握住螺线管，让弯曲的四指指向电流的方向，则大拇指指向电磁铁的N极，可判断出乙铁钉的下端是电磁铁的N极．
(4)[6]电磁铁吸引的大头针下端分散的原因是大头针被磁化，下端为同名磁极相互排斥．
25、匀速直线 3
【解析】
（1）由于随着时间的推移，甲在相等的时间间隔内通过的路程仍然相等，所以甲做的是匀速直线运动；
（2）甲小球0.5s经过的路程和乙小球0.5s经过的路程是相等的，所以图中所示乙小球0.5s经过的路程s=0.3m×5=1.5m，
所以乙小球前0.5s的平均速度v===3m/s；
（3）s﹣t图象如图所示：

26、48 62 1.13×103 把蜡块轻轻地放入水中，使蜡块漂浮在量筒内的水面上，记下水面到达的刻度为 用细钢针将蜡块下压，使其浸没在水中，记下水面到达的刻度
【解析】
根据题中“在测量盐水密度的实验中”以及“在完成上述实验后，某同学想测量一个小蜡块的密度”可知，本题考查密度的测量。涉及到液体的密度的计算以及漂浮物体的密度的测量，综合应用漂浮条件和阿基米德原理计算解答。
【详解】
（1）由图甲可知，量筒的分度值为1mL，量筒中盐水的体积为V＝48mL＝48cm3。
（2）由图乙可知，杯子及杯内剩余盐水的总质量m剩＝50g+10g+2g＝62g，
（3）量筒中盐水的质量：m＝m总﹣m剩＝116g﹣62g＝54g，
所以此盐水的密度：；
（4）要测量蜡块的密度，需测出蜡块的质量和体积，可利用漂浮条件间接测出蜡块的质量，利用助沉法测蜡块的体积，所以实验步骤设计如下：
①向量筒中倒入适量的水，记下体积V1，
②把蜡块轻轻地放入水中，使蜡块漂浮在量筒内的水面上，记下水面到达的刻度为V2，
③用细钢针将蜡块下压，使其浸没在水中，记下水面到达的刻度V3。
蜡块密度表达式的推导：
蜡块漂浮在水面上，F浮＝G蜡块；根据阿基米德原理可得，F浮＝G排；
比较可得G蜡块＝G排，即漂浮的蜡块受到的重力等于它排开液体受到的重力，
所以，m蜡块＝m排＝ρ水V排＝ρ水（V2﹣V1）。
蜡块浸没时，排开水的体积等于蜡块的体积，即V蜡块＝V排′＝V3﹣V1。
则蜡块密度：。
