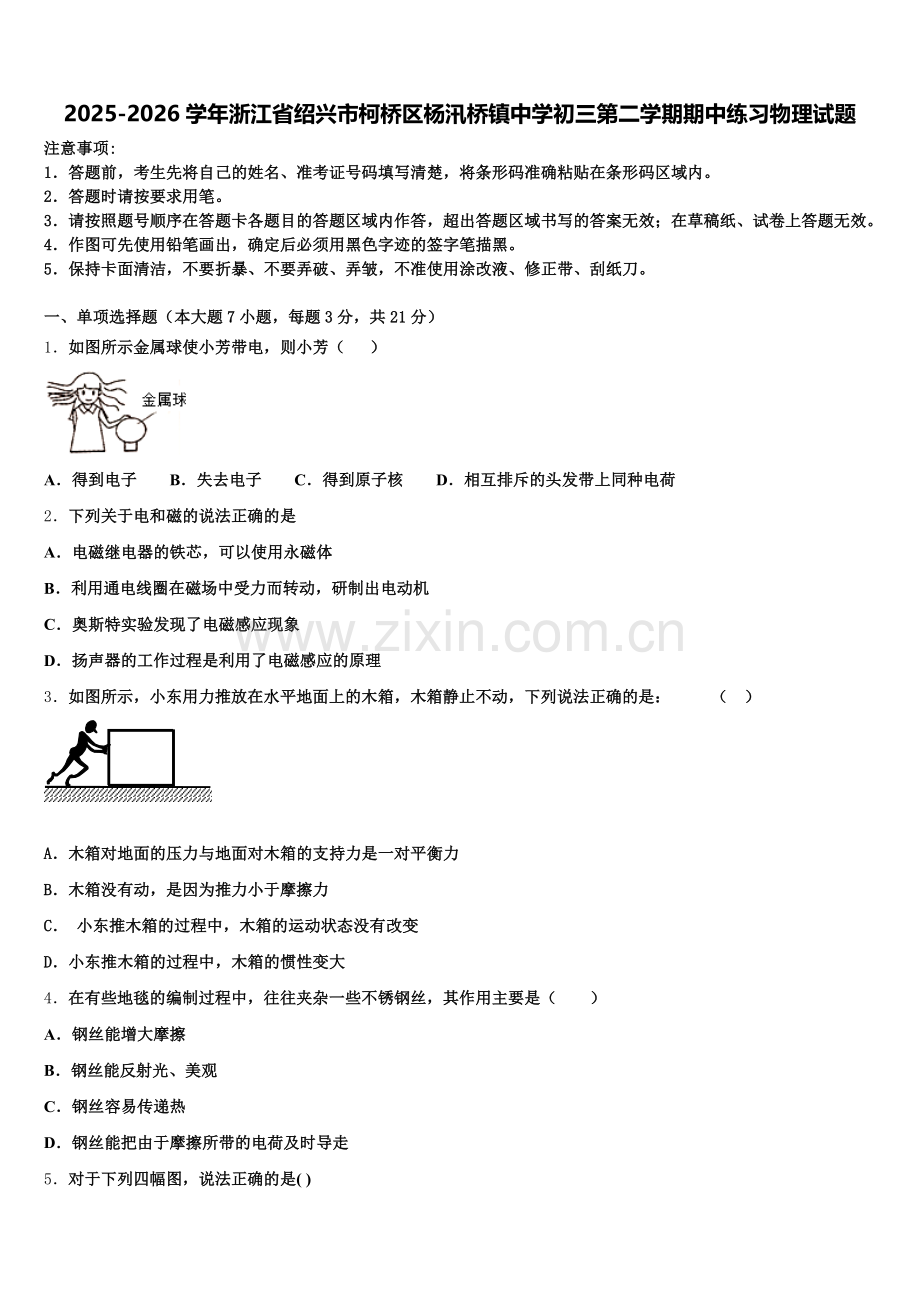

2025-2026学年浙江省绍兴市柯桥区杨汛桥镇中学初三第二学期期中练习物理试题含解析.doc

2025-2026学年浙江省绍兴市柯桥区杨汛桥镇中学初三第二学期期中练习物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示金属球使小芳带电，则小芳（ ）

A．得到电子 B．失去电子 C．得到原子核 D．相互排斥的头发带上同种电荷
2．下列关于电和磁的说法正确的是
A．电磁继电器的铁芯，可以使用永磁体
B．利用通电线圈在磁场中受力而转动，研制出电动机
C．奥斯特实验发现了电磁感应现象
D．扬声器的工作过程是利用了电磁感应的原理
3．如图所示，小东用力推放在水平地面上的木箱，木箱静止不动，下列说法正确的是： （ ）

A．木箱对地面的压力与地面对木箱的支持力是一对平衡力
B．木箱没有动，是因为推力小于摩擦力
C． 小东推木箱的过程中，木箱的运动状态没有改变
D．小东推木箱的过程中，木箱的惯性变大
4．在有些地毯的编制过程中，往往夹杂一些不锈钢丝，其作用主要是（　　）
A．钢丝能增大摩擦
B．钢丝能反射光、美观
C．钢丝容易传递热
D．钢丝能把由于摩擦所带的电荷及时导走

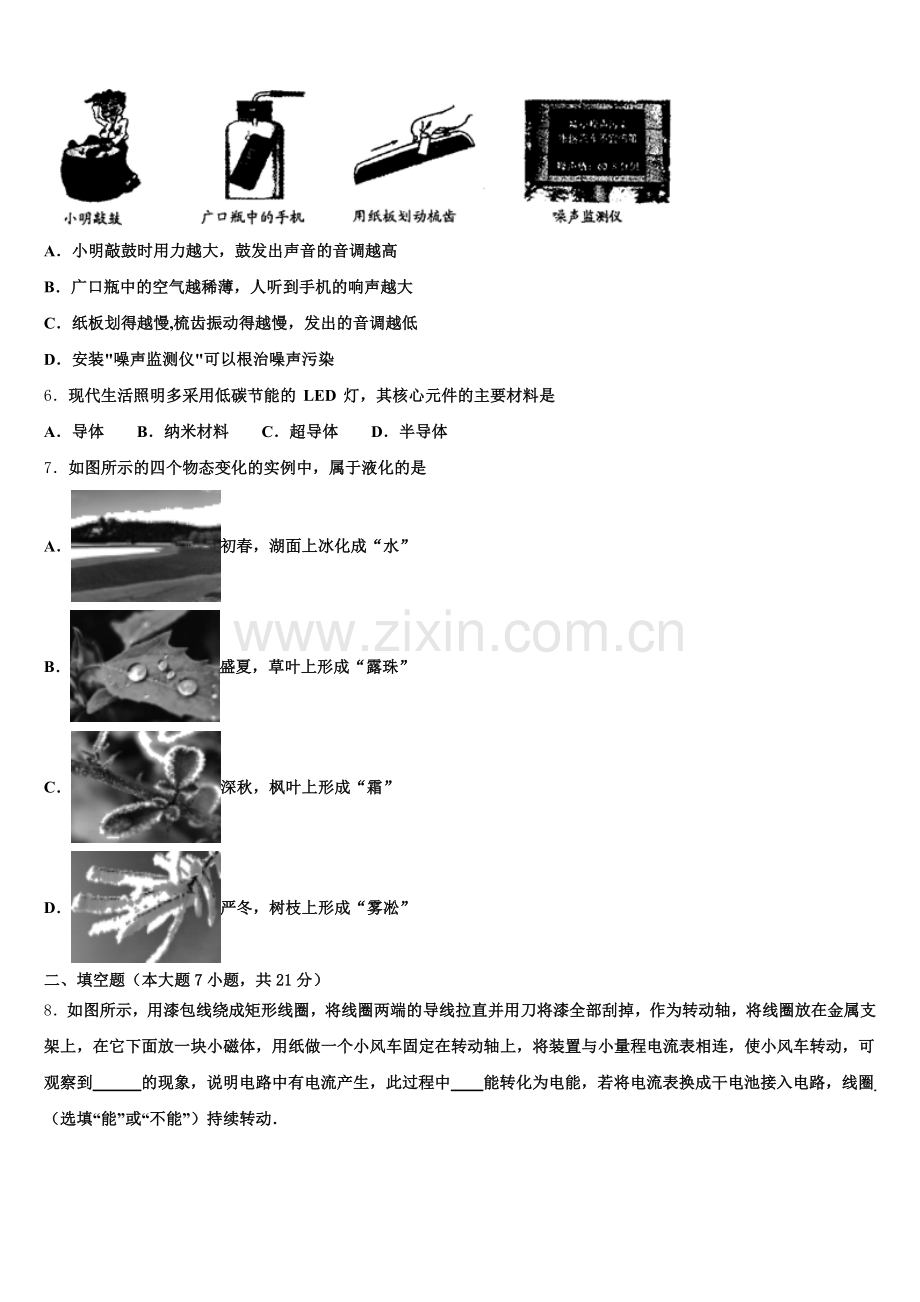

5．对于下列四幅图，说法正确的是( )

A．小明敲鼓时用力越大，鼓发出声音的音调越高
B．广口瓶中的空气越稀薄，人听到手机的响声越大
C．纸板划得越慢,梳齿振动得越慢，发出的音调越低
D．安装"噪声监测仪"可以根治噪声污染
6．现代生活照明多采用低碳节能的 LED 灯，其核心元件的主要材料是
A．导体 B．纳米材料 C．超导体 D．半导体
7．如图所示的四个物态变化的实例中，属于液化的是
A．初春，湖面上冰化成“水”
B．盛夏，草叶上形成“露珠”
C．深秋，枫叶上形成“霜”
D．严冬，树枝上形成“雾凇”
二、填空题（本大题7小题，共21分）
8．如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴，将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到 的现象，说明电路中有电流产生，此过程中 能转化为电能，若将电流表换成干电池接入电路，线圈 （选填“能”或“不能”）持续转动．

9．如图所示，在静止的小磁针旁放一条直导线，在导线与电池触接瞬间，发现小磁针转动，说明_____．

10．小刚同学用如图所示电路探究“一段电路中电流跟电阻的关系”．在实验过程中，当小刚把A、B两点间的电阻R1由5Ω更换为10Ω后，为了控制变量，他应该采取的操作是________．

11．如图所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法，能够说明远视眼的成像原理的是_____图，表示矫正近视眼的是_____图．用照相机拍一朵盛开的荷花，若要把荷花的像拍得更大些，则应使照相机的镜头_____荷花（选填“远离”或“靠近”）

12．2012年6月6日，最值得期待的天象“金星凌日”精彩呈现，“金星凌日”的原理和日食类似，产生这一现象的原因是__．太阳光通过三棱镜后，被分解成各种颜色的光，这种现象叫做光的__．在太阳内部，氢原子核在超高温下发生__（填“裂变”或“聚变”），释放出巨大的核能．
13．近年来，冬季取暖有了新方法：利用石墨烯电热涂料供暖．涂料通电发热后，通过_____方式改变房间内空气的内能．一间空房的地面面积是14㎡，高为3m，在房间的三面墙上各涂有某品牌石墨烯电热涂料1㎡，该涂料的单位发热功率为1200W/㎡．现同时给它们通电，5min内可使室温升高10℃，此过程中房间内平均每秒钟损失的热量是______J．[空气密度为1.3kg/m3、空气比热容为1.0×103J/（kg•℃）]．
14．“西电东送”是将我国西部发电厂发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力．发电机的功率不变，根据P=UI，若_____输电线路中的电压U，那么线路中的电流I一定会减小．输电线路的电能损耗主要是输电线电流热效应，因为输电线损失的热功率P=I2R，如果线路中电流降低到原来的一半，那么线路中损失的热功率就减少为原来的_____，所以_____办法可以有效地降低输电线路中的热损失．
三、作图题（共7分）
15．钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．图中已标示了反射与入射光线，请在图中标出平面镜，并画出法线．

16．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像．图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点．请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图．

17．如图所示，用瓶起开启瓶盖，请画出在A点所用最小力的示意图。

四、实验题（本大题共5小题，共20分）
18．为了模拟研究汽车超载和超速带来的安全隐患，小勇同学设计了如图所示的探究实验：将A、B、C三个小球先后从同一装置高分别为hA、hB、hC的位置滚下（mA＝mB＜mC，hA＝hC＞hB），推动小木块运动一段距离后停止，请你根据生活经验和所学的物理探究方法，回答：

①用来研究超载安全隐患时，我们应选择_____两个图所示实验进行比较。
②实验中，小球碰撞木块后，小球和木块继续在水平木板上滑动一段距离后停下，设碰撞前一瞬间小球的动能为E，小球推动木块所做的功为W，则E_____W（“＜”、“＞”或”＝”）。
19．在做研究“充水玻璃管中气泡的运动规律”实验时，小明取长50cm的细玻璃管注满水，管中留一个小气泡，将玻璃管反转后，观察气泡的运动情况.

表一：
从0点开始的距离S/cm
0
10
20
30
40
5mm高的气泡从0点开始的时间t/s
0
4.7
9.7
14.8
19.6
表二：
从0点开始的距离S/cm
0
20
40
60
80
1cm高的气泡从0点开始的时间t/s
0
3.6
7.1
10.8
14.4
2cm高的气泡从0点开始的时间t/s
0
3.4
6.8
10.2
13.6
（1）分析表一实验数据可知气泡在做________运动（匀速直线/变速直线）.
（2）小明换用粗玻璃管又做了两组实验，数据记录如表二.观察数据可知：___（大/小）气泡运动较快.由于气泡上升较快，会造成时间的测量难度较大，根据小明的实验数据，请你提出一点改进建议：___________________________ .
（3） 本次实验中，小明还发现，玻璃管与水平成60°角放置，管中气泡的上升要比竖直放置快一些；而当玻璃管水平放置时，气泡几乎不动.根据此现象你能推测出：随倾斜角度的增大，气泡上升速度的大小将：__________.（变大/变小/先变大后变小/先变小后变大）
20．探究密度概念的建构：
表格
图像
请利用表格中的数据，用描点法画出铝块的m-V图像。
铝块
m/g
V/cm3
1
27.0
10
2
40.5
15
3
81.0
30

结论
同种物质的质量与体积的比值是_____的。
问题
讨论
小雨用天平和量筒测量饮料的密度。他的实验步骤如下：
①用天平测出空烧杯的质量m0 ；②用量筒测出饮料的体积V；③把饮料从量筒倒入空烧杯，测出烧杯和饮料的总质量m1；④代入公式_____求出饮料的密度。测出的饮料密度值比真实值_____（填“偏大”或“偏小”）。

21．下列为“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样．

① 请用笔线代替导线按照如图甲电路图（即向左移动变阻器滑片P，变阻器电阻变小）将如图乙中实物图连接完整．
（_______）
② 正确连接电路后，闭合电键，电压表示数为1V，小灯泡实际亮度_______（选填“偏亮”、“正常发光”或“偏暗”）．
③ 然后移动滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W．
④ 替换如图乙所示装置中的一个电路元件，还能完成初中物理中至少两个电学实验，你认为替换的器材是_______．
22．小明在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图．

（1）闭合开关前，应向_____端（选填“A”或“B”）调节滑动变阻器滑片，使电路中电流在开始测量_____（选填“最大”或“最小”）
（2）测量过程中，某一次的电流表如图乙所示，电流值是_____A．这时，灯丝突然断了，则电压表的示数_____（选“变大”、“变小”“不变”）．
（3）完成操作后，小明求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由．_____．（作出判断并说出理由）
五、计算题（本大题共2小题，共13分）
23．如图所示，电源电压可调，小灯泡上标有“6V 0.5A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格为“20Ω1A”
电源电压调至6V，闭合开关S1和S2，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R0的阻值是多少？电源电压调至8V，断开开关S1，闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围．
24．两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱（如图所示）。

如表是某型号两轮自平衡电动车的主要技术参数：
整车质量
20kg
锂电池电压
48V
锂电池容量
12000mA•h
电动车额定电压
48V
电动机额定功率
350W
（1）若骑车人的质量为40kg，每个轮胎与地面的接触面积为0.005m2，求地面受到的压强（g取10Nkg）：锂电池充足电后，电动车在平直的公路上匀速行驶，受到的平均阻力为96N，最多能连续行驶18km，求电动车的效率。
六、综合能力题（本大题共3小题，共18分）
25．几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管． 水果电池将化学能转化为________ 发光二极管是由________ 材料制成的； 如果少串联一个水果电池，二极管将________
26．电饭锅是一种能够进行蒸、煮、炖、焖等多种加工的现代化炊具．它不但能够把食物做熟，而且能够保温，使用起来清洁卫生，没有污染，省时又省力．某电饭锅简化电路如图所示，电饭锅额定电压为220V，R1、R2均为发热电阻，其阻值分别为48.4Ω、435.6Ω．问：
闭合开关S1、S2，电饭锅处于_____状态；当锅内温度达到100℃时，开关S2自动断开，开关S1仍闭合，电饭锅处于_____状态．（填“加热”或“保温”）电饭锅正常工作在烧煮状态30分钟，消耗的电能是多少______？电饭锅正常工作在保温状态时，电功率多大_________？
27．有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为U1=9V的电源、电磁继电器(线圈电阻不计)、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和R2=44Ω的电热丝组成。其中，电磁继电器只有当线圈中电流达到30mA时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图乙所示。
在升温的过程中，电阻R1两端的电压会_____选填“变大”“变小”或“不变”)；要使恒温箱设定的温度值升高，应调节滑动变阻器R0的滑片，使其接入电路的阻值____(选填“变大”或“变小”)。求电热丝工作时的功率和在10min内产生的热量。_____________如果恒温箱的温度设定为50℃，求电阻箱R0应接电路的阻值。__________
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】人是导体，当人接触带电的金属球时，会带上与金属球相同的电荷，根据电荷间的相互作用规律可知，头发由于带上同种电荷相互排斥而分散开来，故答案为D.
2、B
【解析】
A.，电磁继电器的磁性强弱是可以调节的，所以不能使用永磁体，故A错误；
B. 电动机是利用通电线圈在磁场中受力转动制成的，故B正确；
C. 奥斯特实验发现了电流的磁效应，故C错误；
D. 扬声器是利用线圈在磁场中受到力的作用工作的，故D错误．
3、C
【解析】
试题分析：木箱对地面的压力与地面对木箱的支持力没有作用在同一个物体上，所以不是平衡力，故A错；木箱没有动，受力平衡，推力等于摩擦力，故B错；由于木箱一直处于静止状态，所以状态是不变的，故C正确；惯性只与物体的质量有关，推木箱过程中质量不变，所以惯性不变，故D错误；应选C。
【考点定位】力和运动
4、D
【解析】
当人在地毯上走过时，脚与地毯之间相互摩擦会使地毯带上电荷，带电体会吸引灰尘等轻小物体，如果加一些不锈钢丝可以将由于摩擦而使地毯所带的静电导入大地，使地毯不易沾上灰尘．

5、C
【解析】
A．敲鼓用力越大，振幅增加，响度越大，振动频率不变，音调与频率有关，频率不变，即音调不变．不符合题意；
B．广口瓶中空气越稀薄，听到手机的响声越小．不符合题意；
C．纸板划得慢，梳齿振动得频率越低，发出的音调也越低．符合题意；
D．安装噪声检测仪只能检测噪声强度，不能减少消灭噪声．不符合题意．
6、D
【解析】
现代生活照明多采用低碳节能的 LED 灯，因为 LED灯可以直接将电能转化为光能，所以发光效率高，非常节能，其核心元件的主要材料是半导体。
LED 灯也是半导体材料的典型应用。
故选D。
点睛：注意多了解一些LED发光二极管的特点，因为其发光效率高，近年来被广泛应用于各个领域，成为取代传统光源的理想选择。
7、B
【解析】
A．湖面上冰化成水是物质由固态变为液态属于熔化现象；
B．草叶上形成“露珠”是空气中的水蒸气遇冷液化形成的；
C．枫叶上形成“霜”是空气中的水蒸气遇冷凝华形成的；
D．树枝上形成“雾凇”是空气中的水蒸气凝华形成的．

二、填空题（本大题7小题，共21分）
8、电流表指针偏转；机械；不能
【解析】
试题分析：由图示可知，线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车时，会带动线圈转动切割磁感线从而产生感应电流，使电流表指针会发生偏转；这种现象与发电机相同，将机械能转化为了电能；如果把图中电流表换成干电池，当无风吹时，由于通电线圈处在磁场中故而受力转动，但线圈转动至平衡位置因线圈两端的绝缘漆全部刮掉，无法改变线圈中的电流从而不能持续转动下去．
【考点定位】电磁感应
9、通电导体周围存在磁场
【解析】
由图知，这是奥斯特实验，在平行直导线下方平行地放置着小磁针，当导线中有电流通过时，小磁针发生偏转，说明小磁针受到磁力的作用，该现象表明通电导体周围存在磁场．
10、闭合开关向右滑动滑片P使电压表示数保持不变
【解析】
根据串联分压原理可知，将定值电阻R1由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，向右移动变阻器的滑片，使电压表示数不变．
11、甲 丁 靠近
【解析】
远视眼是由于晶状体曲度变小，会聚能力减弱，即折光能力减弱，从而使像呈在了视网膜的后方，应佩戴会聚透镜，使光线提前会聚，因此图甲能够说明远视眼的成像原理，图丙给出了远视眼的矫正方法；
近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，从而使像呈在了视网膜的前方，应佩戴发散透镜，使光线推迟会聚，因此图乙能够说明远视眼的成像原理，图丁给出了近视眼的矫正方法．
凸透镜成实像规律，物近像远像变大，若要把荷花的像拍得更大一些，则应使照相机镜头靠近荷花．
12、光沿直线传播 色散 聚变
【解析】
光在同种均匀介质中是沿直线传播的，当金星在太阳和地球之间，三个天体正好在一条直线上，金星挡住了太阳沿直线传播到地球上的光，通过滤光镜观察到太阳上有一个明显的小黑点，这就是金星凌日天象；太阳光经过三棱镜后，被分解成各种色光，这是光的色散现象；太阳能内部是由于较轻的氢原子核在高温下发生聚变而释放出核能．
13、热传递 4.494×106
【解析】
水地暖改变房间内的温度是通过能量的转移，故发生了热传递；已知该涂料的单位发热功率为1200W/㎡．空房的地面面积是14㎡，则P=1200W/㎡×14㎡=1.68×104W，由P=W/t可得，消耗总电能，W=Pt=1.68×104W×5×60s=5.04×106J，由ρ=m/V可得，m空气=ρ空气V=ρ空气Sh=1.3kg/m3×14㎡×3m2=54.6kg，空气吸收的热量Q吸=c空气m空气△t=1.0×103J/（kg•℃）×54.6kg×10℃=5.46×105J；损失的热量Q损失=W﹣Q吸=5.04×106J﹣5.46×105J=4.494×106J．
14、提高 提高电压
【解析】
发电机的功率P不变，根据P=UI得到，U变大，I变小；线路中电流降低到原来的一半， R不变，根据P=I2R得到，损失的热功率P损=R=I2R=P，损失的热功率就减少为原来的，采用超高压远距离输电可以大大降低输电线路的热功率损失．

三、作图题（共7分）
15、
【解析】
作反射光线和入射光线夹角的平分线，即为法线；过入射点作法线的垂线，即为平面镜的位置，如下图所示：

16、
【解析】
由于水的密度大于空气的密度，所以路灯发出的光由空气射入水中时，会发生折射，折射角小于入射角，折射光线是靠近法线的，人眼逆着折射光线的方向看上去，像比物体高些，故可知B是像点，A是物点，光路图如图所示．

17、
【解析】
试题分析：杠杆平衡条件：动力×动力臂=阻力×阻力臂（F1l1=F2l2），在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小．
解：用瓶起开启瓶盖，支点为O，由杠杆的平衡条件（F1l1=F2l2）可知，OA为最长动力臂时，动力最小，连接OA，过A点作垂直于OA的有向线段，方向向上．如图所示：

四、实验题（本大题共5小题，共20分）
18、甲、丙（或A、C） ＞
【解析】
①要模拟研究汽车超载带来的安全隐患，应控制小球到达水平面的速度相同，而质量不同，因此应该选择甲、丙（或A、C）两个图所示实验进行比较；
②实验中，小球碰撞木块后，小球和木块继续在水平木板上滑动一段距离后停下，这一过程中，小球的机械能有一部分转化为内能，因此碰撞前一瞬间小球的动能E大于小球推动木块所做的功为W.
19、匀速直线运动 大 减小气泡的大小或增大玻璃管的长度 先变大后变小
【解析】
（1）从实验数据可知,路程与时间成正比,或路程与时间的比值(即速度)是一个定值,说明小气泡所做的是匀速直线运动.
（2）从表二中数据不难看出,大气泡运动较快;为解决气泡上升较快,造成时间的测量难度较大,可通过减小气泡的大小或增大玻璃管的长度方法来实验.
（3）当玻璃管与水平成 60°角放置,管中气泡的上升要比竖直放置快一些;而当玻璃管水平放置时,气泡几乎不动.根据此现象不难推测出:随倾斜角度的增大,气泡上升速度先变大后变小.
20、 一定 偏小
【解析】
根据表中数据，先画点再描线，并标注相应的物理量、单位和数据，图象如下：

由图象和数据均可以看出，同种物质的质量与体积的比值是相同的，即二者成正比；
饮料的质量m=m1-m0，饮料的密度ρ=；
将饮料从量筒倒入烧杯中时，会在量筒中有残留，使质量的测量值偏小，根据ρ=得到测出的饮料密度值比真实值偏小。
21、 偏暗 0.6 小灯泡
【解析】
（1）滑动变阻器上端连接的是C接线柱，要想向左滑动时电阻变小，下端应接A接线柱，如图：

（2）小灯泡标有“2.5V”字样，即额定电压为2.5V，当电压表示数1V时，明显低于额定电压，所以小灯泡实际亮度偏暗；
（3）由图可知此时电流表示数为0.24A，小灯泡额定功率P=UI=2.5V×0.24A=0.6W；
（4）图乙中如果把小灯泡换成一个未知电阻，即可以做伏安法测电阻实验，或换成定值电阻可以探究电流与电压的关系。
22、B 最小 0.26 变大 不同意； 原因是小灯泡的电阻随温度的升高而变大
【解析】
（1）闭合开关前，为保护电路，变阻器连入电路中的电阻应最大，所以，由图知应向B端调节滑动变阻器滑片，使电路中电流在开始测量时最小；
（2）测量过程中，某一次的电流表如图乙所示，电流表选用小量程，分度值 0.02A，电流值是0.26A；
这时灯丝突然断了，则电压表串联在电路中测电源电压，而原来电压表测灯的电压，根据串联电路电压的规律，则电压表的示数变大；
（3）通过灯的电流随电压的增大而变大，根据P＝UI可知，灯的功率变大，灯丝的温度升高，因灯泡的电阻随温度的升高而变大，故灯的电阻变大，则灯泡的电阻不是一个定值；求出小灯泡电阻的平均值，这种做法是错误的，不同意这种做法．

五、计算题（本大题共2小题，共13分）
23、（1）0V， 60Ω；（2）4Ω～7.2Ω．
【解析】
（1）当电源电压调至6V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光时，滑动变阻器没有接入电路，故电压表的示数为0，R0与L并联接入电路，电流表示数为I=0.6A，IL=0.5A，U=6V，则R0的阻值是．
（2）电源电压调至U=8V，断开开关S1、闭合开关S2，灯L与R串联接入电路，为了保证电路安全，当通过电路中的最大电流I大=0.5A时，RL=6V/0.5A=12Ω，R总小=U/I大=8V/0.5A=16Ω，滑动变阻器的最小阻值为R小= R总小－RL=16Ω－12Ω=4Ω；
当电压表的示数最大时，UR大=3V时，通过电路中的最小电流
I小=（U－UR大）/RL=（8V －3V）/12Ω=5/12A，
滑动变阻器的最大阻值为
R大= UR大/ I小=3V/（5/12A）=7.2Ω，
滑动变阻器的阻值变化范围为4Ω≤R≤7.2Ω．
24、（1）6×104Pa；（2）83.3%
【解析】
（1）人骑车时对地面的压力：F=G总=（m车+m人）g=（20kg+40kg）×10N/kg=600N，
地面受到的压强：p==6×104Pa；
（2）锂电池充足一次电储存的电能：W电=UIt=48V×12A×3600s=2.0736×106J，电动车在平直的公路上匀速行驶处于平衡状态，受到的牵引力和阻力是一对平衡力，则牵引力F=f=96N，牵引力做的功：W=Fs=96N×18×103m=1.728×106J，电动车工作的效率：η=×100%≈83.3%。
答：（1）地面受到的压强为6×104Pa；
（2）电动车工作的效率为83.3%。

六、综合能力题（本大题共3小题，共18分）
25、电能 半导体 变暗
【解析】
（1）水果电池是将化学能转化为电能；（2）发光二极管是由半导体材料制成的；
（3）如果少串联一个水果电池，二极管两端的电压变小，二极管将变暗．
26、加热 保温 1.8×106J 100W
【解析】
（1）如图闭合开关S1、S2时，R1单独接入电路，根据可知，电阻较小时，功率大，所以此时电饭锅处于加热状态；
当开关S2自动断开，开关S1仍闭合，两电阻串联，电阻较大，功率较小，电饭锅处于保温状态．
（2）电饭锅正常工作在烧煮状态30分钟，消耗的电能是：

（3）电饭锅正常工作在保温状态时，即两电阻串联时，电功率为：

点睛：重点是电功率和电功的计算，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．
27、变小 变大 1100W；6.6×105J 200Ω
【解析】
（1）从图乙可知，在升温的过程中，热敏电阻的阻值会减小，根据欧姆定律U=IR可知热敏电阻R1两端的电压变小；从图乙可知，要提高恒温箱的设定温度，需减小热敏电阻的阻值，为了使衔铁吸合工作电流即线圈中的电流仍为30mA，根据欧姆定律R=需要增大电阻箱连入的电阻值，即R0的阻值必须变大；
（2）电热丝工作时的功率：P==1100W，电热丝正常工作10min产生的热量：Q=W=Pt=1100W×10×60s=6.6×105J；
（3）如果恒温箱的温度设定为50℃，由图乙可知，热敏电阻的阻值R1=100Ω，此时控制电路的电流I=30mA=0.03A，I=，0.03A=，R0=200Ω。
