2025-2026学年广东省深圳市百合外国语校第二学期初三年级物理试题期中考试试卷
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．放在桌面上静止不动的墨水瓶，受到的一对平衡力是（　　）
A．墨水瓶对桌面的压力和所受到的重力
B．桌面对墨水瓶的支持力和墨水瓶所受到的重力
C．墨水瓶对桌面的压力和桌面对墨水瓶的支持力
D．条件不足，无法确定
2．关于物态变化，下列判断正确的是
A．冬天驾车时挡风玻璃上起雾，是液化现象
B．夏天冰棒周围冒“白气”，是汽化现象
C．冬天室外飘起的雪花，是凝固现象
D．擦在皮肤上的水变干，是升华现象
3．过春节时贴年画是我国的传统习俗．在竖直墙壁上贴长方形年画时,可利用重垂线来检查年画是否贴正，如图所示的年画的长边与重垂线不平行为了把年画贴正,则下列操作方法中正确的是（ ）

A．换用质量大的重锤
B．上下移动年画的位置
C．调整年画,使年画的长边与重垂线平行
D．调整重垂线,使重垂线与年画的长边平行
4．我国民间有句谚语：“水缸出汗蛤蟆叫，大雨不久就来到”．其中，“水缸出汗”是指盛水的水缸外表面出现了一层密密麻麻的小水珠．小水珠是由
A．水缸中的水蒸气液化形成的 B．空气中的水蒸气凝华形成的
C．水缸中的水汽化形成的 D．空气中的水蒸气液化形成的

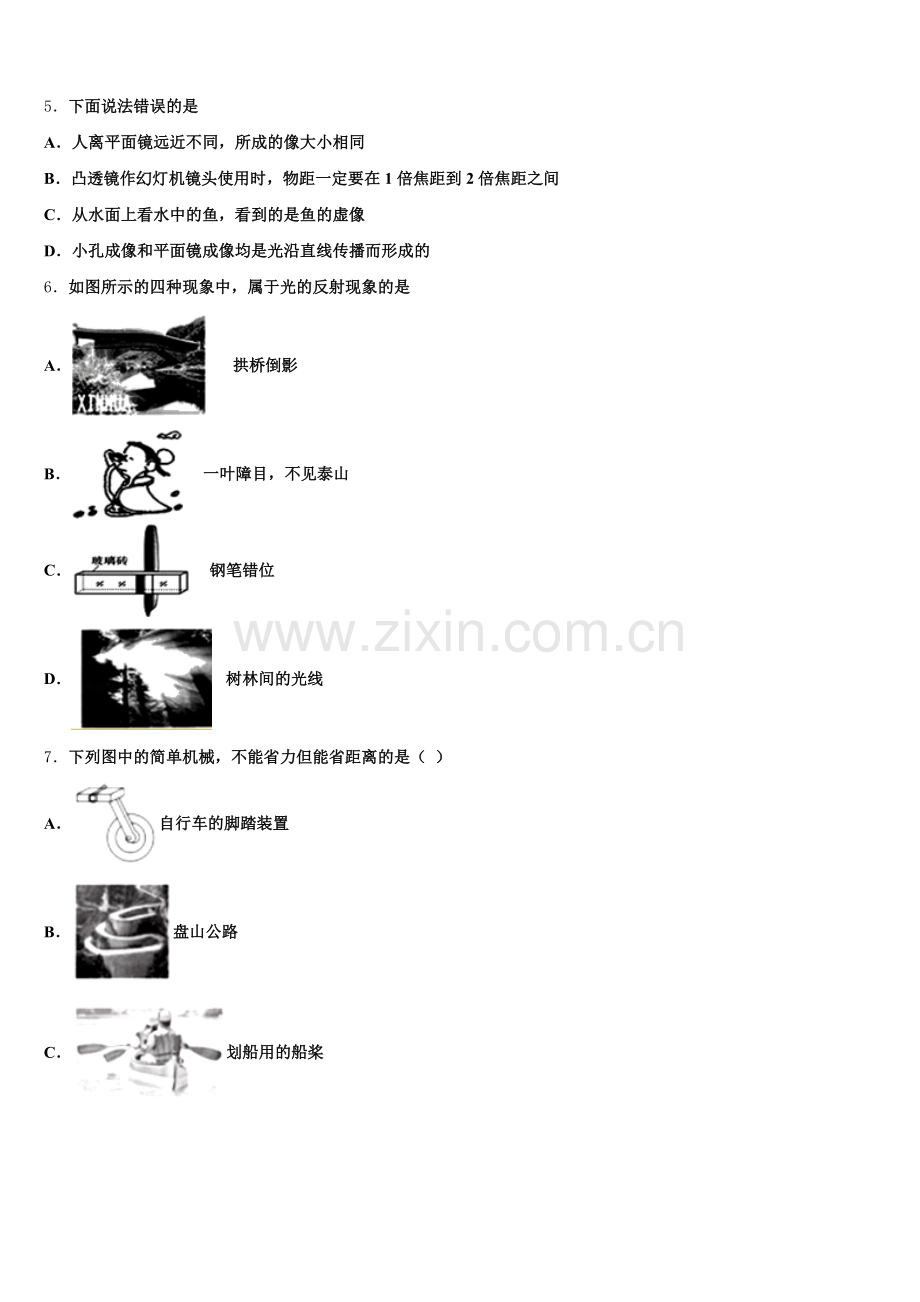

5．下面说法错误的是
A．人离平面镜远近不同，所成的像大小相同
B．凸透镜作幻灯机镜头使用时，物距一定要在1倍焦距到2倍焦距之间
C．从水面上看水中的鱼，看到的是鱼的虚像
D．小孔成像和平面镜成像均是光沿直线传播而形成的
6．如图所示的四种现象中，属于光的反射现象的是
A． 拱桥倒影
B． 一叶障目，不见泰山
C． 钢笔错位
D． 树林间的光线
7．下列图中的简单机械，不能省力但能省距离的是（ ）
A．自行车的脚踏装置
B．盘山公路
C．划船用的船桨
D．动滑轮
8．如图所示的四个实验，下列说法中不正确的是
A．两个放有磁体的小车靠近，松手后两小车同时向后运动，说明力的作用是相互的
B．同一只自制密度计在两种液体中静止，甲杯中液体的密度大于乙杯中液体的密度
C．用橡皮锤敲击右侧的音叉，左边完全相同的音叉也会发声，说明空气可以传声
D．用毛皮摩擦过的橡胶棒靠近轻质泡沫小球，小球被吸引，说明小球可能带正电
9．如图所示，一束光线由介质Ⅰ射入介质Ⅱ，下列说法中正确的是

A．α为入射角，γ为折射角
B．α为入射角，β 为折射角
C．如果角δ增大5°，则角β也一定增大5°
D．入射光线AO与折射光线OB一定在同一平面内
10．下列说法中正确的是
A．热机效率越高，所做有用功就越多
B．质量相等的两块金属，比热容大的吸收热量多
C．质量相等的两种燃料完全燃烧，热值大的放出热量多
D．压缩铁块时，铁块分子之间只存在斥力，不存在引力
二、多选题（本大题共3小题，共12分）
11．关于安全用电常识和电磁现象，下列说法正确的是
A．奥斯特实验说明了电流周围存在磁场
B．空气开关跳闸，是由于电路中电流过大而造成的，所以电路中一定是出现了短路现象
C．使用测电笔辨别火线时，手能接触笔尾金属体
D．电动机是利用电磁感应现象制成的
12．小明同学在探究凸透镜成像规律时，用焦距分别为 f1、f2 的甲、乙两个凸透镜进行实验．先将点燃的蜡烛、透镜甲和光屏放置在光具座上，调整后的位置如图 6 所示，此时在光屏上得到烛焰清晰的像（图中未标出）；再用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，将光屏向左移动再次得到烛焰清晰的像．下列判断正确的是

A．图6中光屏上的像是放大的
B．图6中光屏上的像是缩小的
C．f1＜f2
D．f1＜f2
13．如图所示，电源电压不变且等于灯L的额定电压，a、b为电流表或电压表。开关都闭合时，无论将滑片P置于何处，灯L都能正常发光。下列说法正确的是

A．b表为电流表
B．只闭合S1，P向右移动时，R1的功率变化量等于其电压变化量与电流变化量的乘积
C．只闭合S2，P向右移动，灯L逐渐变暗，a表示数不变
D．先闭合S1、S3，再闭合S2，电路的总功率变大
三、填空题（本大题共5小题，共10分）
14．滑板车是小学生喜爱的玩具之一．用脚向后蹬地，滑板车会沿地面向前运动，这说明力的作用是____；如果不再蹬地，滑板车的速度会越来越慢，最后停下来，这表明力可以改变物体的_____；
15．在测量盐水密度的实验中，将烧杯中质量为33g的盐水全部倒入量筒中，如图所示，盐水的体积是_____cm3，则盐水的密度是_____kg/m3，采用这种方法测量的盐水密度将_____（选填“偏大”或“偏小”）。

16．小明家有额定功率均为100 W的电风扇和白炽灯，它们正常工作相同的时间，_________产生热量多。小明将家中的电磁炉单独连接在电路中，发现电能表(如图所示)上的铝盘1min内转了75转，则电磁炉的实际功率是_________W。晚上在电磁炉等其它用电器正常工作时，再打开“220 V 1000 W”的空调，电路发生“跳闸”，原因是______________。

17．人们将书包带做得宽一些，目的是在压力一定时，增大肩部的______，从而______压强，背着更舒服．纤弱细小的蚊子，只要“轻轻一吻”就能吸到大象的血，原因是蚊子的口器对大象皮肤造成的压力虽然不大，但由于口器十分尖锐，因而能轻易刺穿大象皮肤，这是通过___________的方式增大了压强。
18．如图所示是一款自动清洁地面机器人，它工作时内部的电动机带动风扇转动，把尘盒内的空气排除，利用________将垃圾吸入尘盒内．已知机器人的质量是2kg，滚轮与地面的总接触面积为10cm2，静止在水平地面时它对地面的压强为___________ Pa．

四、计算题（本大题共3小题，共29分）
19．用如图所示的滑轮组，将重900N的物体A在100s的时间里匀速竖直提升10m，已知动滑轮重300N．（不计绳重和滑轮与轴的摩擦）求：
拉力F移动的速度；拉力F做的功；拉力F做功的功率。
20．双轮电动平衡车越来越受到人们的喜爱。如图所示，质量为40kg的小红驾驶平衡车在平直的路而上匀速行驶，5min通过的路程为900m，己知平衡车的质量为10kg，轮胎与地面的总接触面积为25cm2，g取10N/kg。求：
平衡车的速度；平衡车的重力；小红驾驶平衡车时，车对地面的压强。
21．如题图所示的电路，电源电压为6V且保持不变，滑动变阻器R 标有“50Ω 2A ”字样．
将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1.保持滑片P在最右端，闭合S1、S2，电流表示数I=5 I1，求R2的阻值．将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值．
五、作图题（本大题共2小题，共4分）
22．如图所示，小聪通过一平面镜看到小猫要偷吃小鱼．图中画出了入射光线和反射光线，但未标出光的传播方向．请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜．

23．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．

六、实验探究题（本大题共3小题，共15分）
24．如图是探究“电流与电阻关系”的电路图，电源电压为6V且保持不变，滑动变阻器的规格是“100Ω 1A”；阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个：电压表规格（0～3V、0～15V），电流表规格（0～0.6A）．

（1）按照电路图将电阻接入电路，刚连接完最后一根导线就发现电表有示数，实验的不规范之处为____．
（2）为了保证四个电阻都能为实验所用，定值电阻两端的控制电压的范围是____．
（3）四次实验中，当电压表调到控制电压时，滑动变阻器消耗的最大功率和最小功率之比是____．
25．如图所示，某同学用自制的水透镜来探究凸透镜成像规律．当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大．

（1）如图1所示，一束平行光平行于主光轴射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为___cm．实验前，应调节烛焰和光屏中心在____；
（2）该同学移动蜡烛、水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成____（照相机/投影仪）；若仅将蜡烛与光屏位置对调，则在光屏上____（能/不能）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示）．当从水透镜中抽出适量的水后，烛焰的像再次变得清晰．由此判断该同学戴的是____眼镜（近视/远视）．
26．按要求完成填空：

（1）如图甲所示，用天平测得一正方体物块的质量为_______________g，若用刻度尺测得该物块的边长为2. 00cm，则它的密度为_______________g/cm3.
（2）如图乙所示，在长木板上速拉动木块时弹簧测力计示数如图，则木块受到的摩擦力为_____________N；图示实验探究的是_______________对滑动摩擦力大小的影响.
（3）如图丙所示，该冲程是_______________冲程；该冲程中能量转化方式为_______________.
（4）如图丁所示，两个气球分别与毛皮摩擦后相互靠近，图示现象表明了_______________.
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
这两个力方向相同，都竖直向下；并且不作用在同一物体上，所以不是平衡力，故A错误；桌面对墨水瓶的支持力和墨水瓶受到的重力，这两个力满足了二力平衡的四个条件：等大、反向、共线、作用在同一物体上，所以是一对平衡力，故B正确；这是一对作用力与反作用力，这两个力不作用在同一物体上，所以不是平衡力，故C错误；条件充足，能做出判断，故D错误，故选B。
2、A
【解析】
根据题中“关于物态变化，下列判断正确的是”可知本题考查物态变化的判定。分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态。然后再根据物态变化的定义去分析判断。
【详解】
A、雾是空气中的水蒸气遇冷液化为液态的小水滴，附着在挡风玻璃上，故A正确；
B、冰棒周围冒“白气”，是空气中的水蒸气遇冷后液化为小水滴，故B错误；
C、室外飘起的雪花，是空气中的水蒸气遇冷凝华为固体的冰晶，故C错误；
D、擦在皮肤上的水变干，是汽化（蒸发）现象，故D错误；
3、C
【解析】
重力的方向总是竖直向下的，在生活中有好多应用：检查工作台面是否水平、检查墙砌的是否竖直、检查墙上挂的画是否挂正等；
【详解】
为了把年画贴正，通常做法是调整年画，使年画的长边与重垂线平行，因为重力方向竖直向下，所以年画的边长也竖直向下，此时年画就挂正了，答案选C。
4、D
【解析】
“水缸出汗”出现的一层密密麻麻的小水珠是由空气中的水蒸气遇到冷的水缸液化而形成的，故D正确，ABC错误
5、D
【解析】
试题分析：A.平面镜成等大的虚像，与物距的大小无关，故A正确；
B.幻灯机成倒立放大的实像，物距一定要在1倍焦距到2倍焦距之间，正确；
C.从水面上看水中的鱼，看到的是鱼的像是折射光线的反射延长线相交形成的虚像，故C正确；
D.小孔成像均是光直线传播形成的、平面镜成像是光的反射形成的，故D错误；
故选D．
考点：平面镜成像；凸透镜成像；折射成像；小孔成像．
点评：本题考查了生活中常见的光现象，光现象中光的直线传播、光的反射、光的折射与生活联系非常多，现象多，要能利用所学知识进行分析解释．
6、A
【解析】
A、拱桥倒影属于平面镜成像，平面镜成像是光的反射原理，符合题意；
B、“一叶障目，不见泰山”从字面意思来看，就是一片叶子挡住了眼睛，眼睛就看不见后面的泰山了．这是因为叶子挡住了来自泰山的光线，之所以能挡住就是因为光是沿直线传播的，不符合题意；
C、钢笔错位是光线通过玻璃进入空气发生两次折射，不符合题意；
D、太阳发出的光，沿直线传播经过树叶缝隙间的缝隙，形成树林间的光线，不符合题意．
7、C
【解析】
A．自行车的脚踏装置，动力臂大于阻力臂，属于省力杠杆，省力但费距离；
B．盘山公路实质是利用的斜面，省力但费距离；
C．用船桨划水时，动力臂小于阻力臂，是费力杠杆，费力但省距离；
D．动滑轮实质是动力臂等于2倍阻力臂的杠杆，能省力但费距离．
8、B
【解析】
A．图中，两辆小车互相远离，说明受到了排斥力，由于两辆车上的N极与N极相互靠近，所以可以证明同名磁极相互排斥，而两物体向相反方向运动说明两小车受力是相互的；故A正确，不符合题意；
B．同一只密度计放在甲、乙液体中都漂浮，所以，F浮甲＝F浮乙＝G，由图可知密度计排开液体的体积V排甲＞V排乙，又因为F浮＝ρ液V排g，所以，ρ甲＜ρ乙，故B错误，符合题意；
C．声音由右边的音叉传播到左边的音叉，是借助它们之间的介质（空气）实现的，故C正确，不符合题意；
D．用毛皮摩擦过的橡胶棒带负电，图中轻质小球靠近橡胶棒，相互吸引，则小球可能带正电，又因为带电体有能吸引轻小的物体的性质，所以小球还可能不带电，故D正确，不符合题意．
9、D
【解析】
AB、入射光线与法线的夹角叫做入射角；折射光线与法线的夹角叫做折射角，由图可知，δ为入射角，β 为折射角，故AB错误；
C、因为一束光线由介质Ⅰ射入介质Ⅱ，折射角小于入射角，所以如果角δ增大5°，则角β也增大，但增大的度数小于5°，故C错误；
D、由图可知，入射光线是AO，折射光线为OB，折射光线、法线、入射光线在同一平面内，故D正确．
10、C
【解析】
A．热机效率是热机所做有用功与所用燃料完全燃烧释放的热量之比．热机效率越高，说明有用功在总功中所占比例越大，不能反映有用功的多少，故A错误．
B．根据吸热公式，可知物体吸收的热量与物体的比热容、质量和温度变化量有关，质量相等的两块金属，由于升高的温度不确定，比热容大的吸收热量不一定多，故B错误．
C．根据Q=qm可知，质量相等的两种燃料完全燃烧，热值大的放出热量多，故C正确．
D．分子间的引力和斥力是同时存在的，压缩铁块时，分子间的距离变小，作用力表现为斥力，故D错误．
故答案为C．

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A、奥斯特最早发现放在将通电导线放在小磁针上方时，小磁针发生了偏转，说明通电导线周围存在磁场，故A正确；
B、空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故B错误；
C、使用测电笔辨别火线时，手一定接触笔尾金属体，一定不要接触笔尖金属体，故C正确；
D、动机是利用通电导体在磁场中受力而运动的现象制成的，故D错误。
12、BD
【解析】
试题分析：由图6知，物距大于像距，故所成的实像是倒立的、缩小的实像，选项B是正确的；用透镜乙替换透镜甲，且保持蜡烛和透镜的位置不变，即物距不变，将光屏向左移动说明现在像距变小，则相对于以前物距变大了，故f1＜f2，故选项D是正确的．本题正确选项是BD．
【考点定位】凸透镜成像的特点及其应用．
13、ACD
【解析】
开关都闭合时，R1、L、a表并联，若a为电流表会造成灯泡短路，所以a为电压表，若b为电压表，R1与L、R2与变阻器并联，然后它们串联，由串联电路的分压特点可知，滑片移动时，灯泡两端的电压会发生变化，灯L不可能一直正常发光，所以b应为电流表，故A正确；
只闭合S1时，R1与滑动变阻器串联，将P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路的电流减小，可得，R1两端的电压变化量ΔU1=U1′-U1=IR1-I′R1=（I-I′）R1，R1两端的电压变化量与电流变化量的乘积为（I-I′）2R1，R1的功率变化量：ΔP1=I2R1-I′2R1=（I2-I′2）R1=（I-I′）（I+I′）R1，由（I+I′）＞（I-I′）可知，（I-I′）（I+I′）R1＞（I-I′）2R1，所以，R1两端的电压变化量与电流变化量的乘积不等于其电功率的变化量，故B错误；
只闭合S2时，灯泡L与变阻器串联，两电表都断路，滑片移动，两电表示数都不变，将P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，由串联电路的分压特点可知，灯泡的电压变小，由P=UI可知，灯泡的实际功率变小，灯泡变暗，故C正确；
只闭合S1和S3时，电路为R1的简单电路，滑动变阻器被短路；再闭合S2，电阻R1与灯泡并联，因为并联电路的总电阻比任何一个分电阻小，所以总电阻减小，根据P=可知电路耗的功率变大，故D正确。

三、填空题（本大题共5小题，共10分）
14、相互运动状态
【解析】
将一只脚踏在滑板上，另一只脚向后蹬地，给地面一个向后的力，物体间力的作用是相互的，地面给人一个向前的力，推动人前进；
如果不再蹬地，滑板车的速度会越来越慢，最后停下来，这是因为它在运动中受到阻力，这表明力可以改变物体的运动状态．
15、301.1×103偏大
【解析】
由图可知，量筒分度值1mL，盐水的体积：V＝30mL＝30cm3，所以盐水的密度：ρ＝＝＝1.1g/cm3＝1.1×103kg/m3；由步骤可知，将烧杯中的盐水全部倒入量筒中，烧杯壁不可避免地会有残留的盐水，使得测量的盐水的体积变小，所以采用这种测量方法得到的结果将偏大。
16、白炽灯 1500 用电器的总功率过大
【解析】
电风扇在工作时消耗电能，大部分转化为机械能，少部分转化为内能，而白炽灯工作时把电能转化光能和内能，所以，在电功率相同、通电时间相同时，白炽灯工作时把电能转化为内能多，产生的热量多；由图知道，电能表转3000转消耗的电能为1kW•h，所以，电能表的铝盘转75转消耗的电能是： =0.025 kW•h，即电磁炉的实际功率是： =1500W；在电磁炉等其它用电器正常工作时，功率已经比较大，而空调属于大功率用电器，所以再使空调机接入家中电路后，电路发生“跳闸”， 其原因是用电器总功率过大造成的。
17、受力面积 减小 减小受力面积
【解析】
根据p=可知，在压力一定时，受力面积越小，压强越大，受力面积越大，压强越小，因此人们将书包带做得宽一些，是在压力一定时，增大肩部的受力面积，从而减小压强，蚊子的口器能轻易刺穿皮肤是通过减小受力面积的方式增大了压强。
18、 大气压 2×104
【解析】试题分析：清洁地面机器人，它工作时内部的电动机带动风扇转动，把尘盒内的空气排除，利用大气压的作用将垃圾吸入尘盒内；机器人对水平地面的压力：F=G=mg=2kg×10N/kg=20N，机器人对地面的压强：p=F/S=20N/10×10−4m2=2×104Pa。
考点：压强的大小及其计算；大气压的综合应用

四、计算题（本大题共3小题，共29分）
19、（1）0.3m/s（2）12000J（3）120W
【解析】
（1）由图可知，n＝3，则绳端移动的距离：
s＝nh＝3×10m＝30m，
拉力F移动的速度：
v＝＝＝0.3m/s；
（2）拉力：
F＝（G+G动）＝（900N+300N）＝400N，
拉力做的总功：
W总＝Fs＝400N×30m＝12000J，
（3）拉力F做功的功率：
P＝＝＝120W；
20、 (1) 3m/s(2) 100N (3) 2×105Pa
【解析】
(1)5min通过的路程为900m，根据得平衡车的速度为：
；
(2)己知平衡车的质量为10kg，根据得平衡车的重力：
；
(3)小红的重为：

总重即车对地面的压力为：
；
车对地面的压强为：
。
重点考查了速度、重力、压强的计算，注意公式应用时单位要统一，一般都要统一为主单位进行计算，不要小看了单位换算，有很多同学会出现错误的，注意多练习。
21、（1）0.12A （2）12.5（3）30
【解析】
（1）电流表的示数为
；
（2）∵I=I1+I2
∴通过定值电阻的电流为
I2=5I1﹣I1=4I1=4×0.12A=0.48A，
∵
∴定值电阻R2的阻值为
；
（3）通过滑动变阻器的电流为
I1′=I′﹣I2=0.68A﹣0.48A=0.2A
∴滑动变阻器接入电路的电阻为

答：（1）电流表的示数为0.12A；
（2）定值电阻R2的阻值为12.5Ω；
（3）滑动变阻器接入电路的电阻为30Ω．

五、作图题（本大题共2小题，共4分）
22、
【解析】
小聪看到小猫偷鱼吃的光线是小猫的光经过平面镜反射进入小聪的眼睛，入射反射光线如图．根据光的反射定律，入射和反射光的角平分线是法线，平面镜和法线垂直
23、见解析所示
【解析】
先对滑块进行受力分析，根据光滑斜面可得，滑块不受摩擦力作用，因此滑块只受重力和支持力作用；
根据规则物体的重心在物体的几何中心，做竖直向下的重力和垂直于斜面向外的支持力即可．

六、实验探究题（本大题共3小题，共15分）
24、连接电路时开关未断开；2.5V～3V4：1
【解析】
（1）按照电路图将电阻接入电路，刚连接完最后一根导线就发现电表有示数，说明连接电路时开关未断开；
（2）由题可知，电流表量程为0-0.6A，故电路中最大电流为0.6A；
由I=可得，电路中的最小电阻：R串小===25Ω，此时定值电阻为R1=5Ω，
由I=可得，此时定值电阻的电压：U1=R1I大=5Ω×0.6A=3V；
设电压表示数为U表，根据串联电路电压的规律，变阻器分得的电压为U滑=U-U表，
根据分压原理可得=，即-1=--------①，
因电源电压、电压表示数不变，故左边为定值，右边也为定值，当取最大的定值电阻R4=20Ω，变阻器连入电路中的电阻最大为R滑=100Ω时，代入①式得：-1=，解得U表=2.5V，
故为了保证四个电阻都能为实验所用，定值电阻两端的控制电压的范围是2.5V～3V；
（3）四次实验中，当电压表调到控制电压U表时（保持不变），根据串联电路电压的规律，变阻器分得的电压为：U滑=U-U表=15V-U表，则变阻器的电压保持不变，即定值电阻的电压（电压表示数）与变阻器的电压之比为定值，
由分压原理可得==定值，当定值电阻分别取5Ω和20Ω时，故对应的变阻器的变阻器连入电路中的电阻之比=，
根据P=UI=，滑动变阻器消耗的最大功率和最小功率之比等于变阻器连入电路中电阻的反比，即===．
25、8.0同一高度照相机能远视
【解析】
(1)平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距；光具座的分度值为1cm，则凸透镜的焦距是8.0cm.
实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
(2)如图，物距大于像距，且恰能在光屏上看到清晰的像，说明物距大于2倍焦距，则此时成倒立、缩小的实像，应用于照相机。
因为光的折射中光路是可逆的,保持凸透镜的位置不变,将光屏与蜡烛的位置对调,则物距等于原来的像距(即在焦距和2倍焦距之间)，成倒立、放大的实像，即在光屏上能看到清晰的像。
(3) 从水透镜中抽出适量的水后，对光线的会聚能力减弱，发现烛焰的像再次变得清晰，说明水透镜原来“戴上”的是具有会聚作用的凸透镜，由于凸透镜可用来纠正远视眼，所以该同学戴的是远视眼镜。
26、61.6 7.7 1.8 压力大小 压缩 机械能（或动能）转化为内能 同种电荷相互排斥
【解析】
（1）图中标尺的分度值为0.2g，物块的质量m=50g+10g+1.6g=61.6g，该物块的体积V=a3=（2cm）3=8cm3；它的密度ρ==7.7g/cm3；
（2）图乙中弹簧测力计的示数为1.8N，由二力平衡可知，当木块被匀速拉动时，这时滑动摩擦力的大小等于弹簧测力计拉力的大小1.8N；实验中接触面的粗糙程度相同，压力不同，探究压力对滑动摩擦力大小的影响；
（3）由图可知，此时汽油机的两个气门都关闭，活塞由下向上运动，压缩内部的混合物，使其内能增大、温度升高，故该冲程是压缩冲程，即是把机械能转化为内能的过程；
（4）两个气球分别与毛皮摩擦后相互靠近，由图可知，两只气球相互远离，说明两只气球带上了同种电荷而相互排斥。
