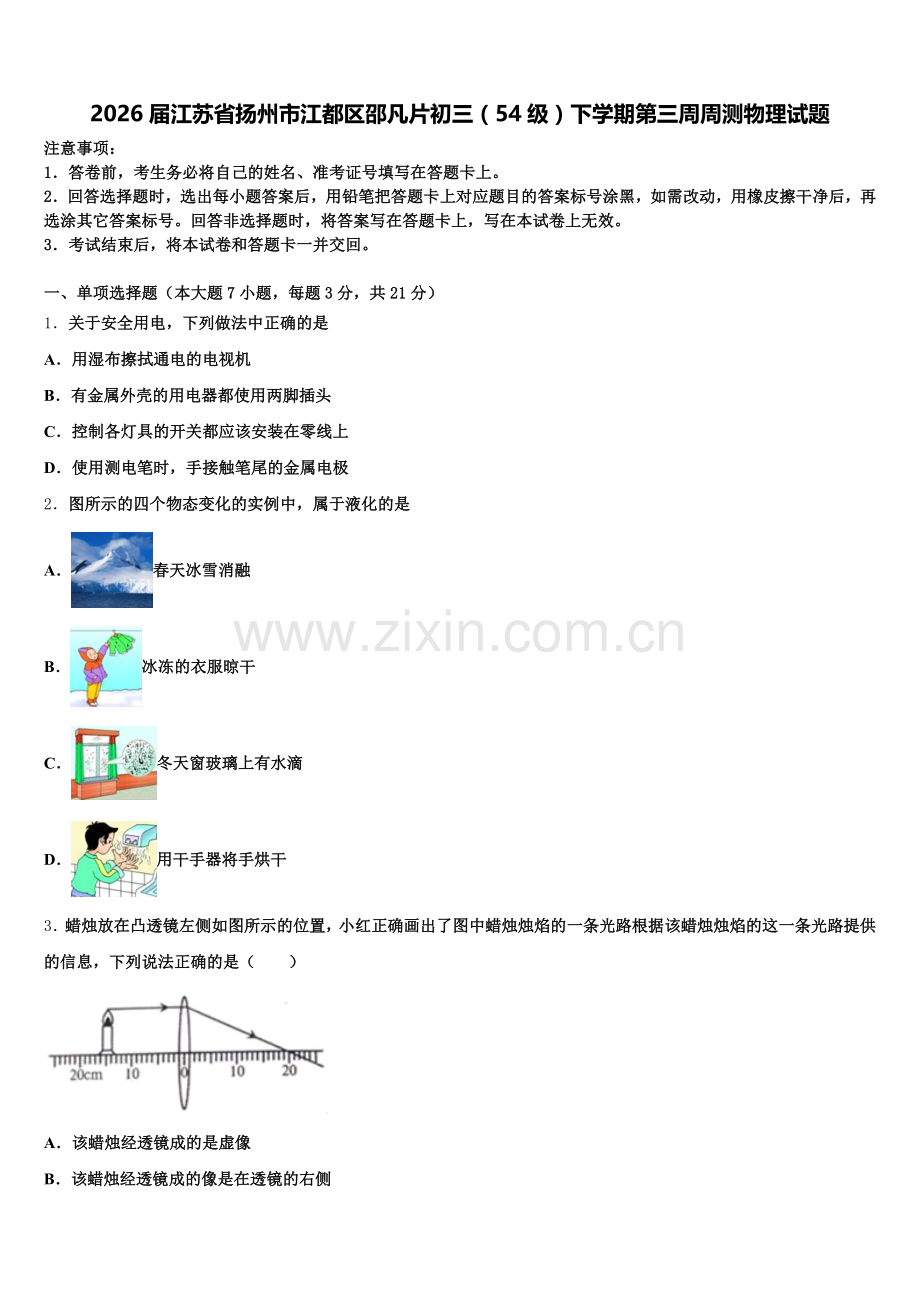

2026届江苏省扬州市江都区邵凡片初三（54级）下学期第三周周测物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．关于安全用电，下列做法中正确的是
A．用湿布擦拭通电的电视机
B．有金属外壳的用电器都使用两脚插头
C．控制各灯具的开关都应该安装在零线上
D．使用测电笔时，手接触笔尾的金属电极
2．图所示的四个物态变化的实例中，属于液化的是
A．春天冰雪消融
B．冰冻的衣服晾干
C．冬天窗玻璃上有水滴
D．用干手器将手烘干
3．蜡烛放在凸透镜左侧如图所示的位置，小红正确画出了图中蜡烛烛焰的一条光路根据该蜡烛烛焰的这一条光路提供的信息，下列说法正确的是（　　）

A．该蜡烛经透镜成的是虚像
B．该蜡烛经透镜成的像是在透镜的右侧
C．该蜡烛经透镜成的像和蜡烛等大
D．透镜的焦距小于15cm
4．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系不正确的是
A． B．
C． D．
5．如图所示的各种现象中，主要说明分子间存在引力的是

A．滴在热水中的墨水使热水很快变色
B．端面磨平的铅棒压紧后能够吊住大钩码
C．铅板和金板长时间压紧在一起，铅和金会互相渗透
D．抽去玻璃板后，两瓶中的气体逐渐混合
6．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后（ ）.

A．盆栽受到的磁力大小不变
B．底座对桌面的压强大小不变
C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流.
7．下列现象叙述正确的是
A．蜡烛燃烧流出烛“泪”是液化现象
B．小明从电冰箱的冷冻室拿出一块猪肉解冻，一会儿小明发现肉上起了一些白霜，这是凝华现象
C．加油站要求“禁打手机”“熄火加油”，这样要求是为了防止火花点燃汽油引发火灾，因为在常温下汽油容易升华
D．刚买的冰棒周围还冒着“白烟”，这“白烟”是空气中的水蒸气凝固形成的
二、填空题（本大题7小题，共21分）
8．一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机活塞1s对外做功______次。若其效率为40%，消耗5kg的柴油转化成的机械能是______J。(q柴油=4.3×107J/kg)
9．悬挂在世博会德国馆内的金属球设有声控装置，一旦参观者齐声高喊，金属球就会应声摆动．呼喊声越大，金属球摆动的幅度越大．这表明声音不仅能传递信息，还可以传递_____________．物理学上常用声音的 _______（选填“音调”或“响度”）来表示声音的强弱．
10．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。线段_____表示力F的力臂。（选填“OA”或“AB”）

11．小明用自制的模型连接了一个电路，如图甲所示. 闭合开关后，线圈在磁场中持续转动，由此判断这是一个______________机模型，要改变线圈转动的方向可以通过改变______________方向来实现；小明又用模型中的线圈连接了如图乙所示的闭合回路，并在线圈中放了一个磁体，他将线圈沿着竖直方向上下运动时，灵敏电流计的指针发生偏转，这种现象叫______________，此过程中______________能转化为了电能.

12．如图所示，物体A放在斜面CD上静止，CE为水平面，O表示物体A的重心．图中OB1∥CD、OB2⊥CE、OB3⊥CD、OB4∥CE，能正确表示物体A所受重力方向的是_____
A．OB1 B．OB2 C．OB3 D．OB4

13．5月17日23时48分，我国在西昌卫星发射中心用长征三号丙运载火箭，成功发射一颗北斗导航卫星。地面控制中心通过___________波向它发出指令，这种波在真空中传播的速度为______m/s；卫星穿过大气层时，与大气层发生剧烈摩擦，温度升高，这是通过______的方式增加了内能。
14．电阻R1与R2的I﹣U图象如图所示．当R2上的电压为1.5V时，R2的阻值是____Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是_____A．

三、作图题（共7分）
15．如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F1及阻力臂L1．
（_____）

16．如图所示，请连成符合安全用电原则的照明电路．
（_____）

17．如图，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点。试在图中画出入射光线、反射光线和大致的折射光线。

四、实验题（本大题共5小题，共20分）
18．在学习“运动和力的关系”时，我们曾追随着物理学家的足迹，设计过这样的“斜面”实验：

（1）如图所示，让小车从斜面滑下后，沿水平面运动时竖直方向上受到的_____力和_____力相平衡；
（2）实验过程中，每次都让小车从同一斜面的_____位置（选填“相同”或“不相同”）由静止滑下，是为了使小车在滑到底端时具有相同的速度；
（3）减小水平面的粗糙程度，发现小车滑行的距离_____（选填“变大”、“不变”或“变小”）
（4）进一步推理可知，若水平面绝对光滑，则小车会在水平面上做_____运动。
19．小红所在小组做探究杠杆平衡条件实验

①实验前出现图甲所示情况，应将杠杆左端的螺母向_____调（填“左”或“右”），直到杠杆在水平位置平衡。实验时加减钩码也应使杠杆在水平位置平衡，这样做的好处是：_____。
②实验过程中出现图乙所示情况，要使杠杆在水平位置平衡，则应在右边的A点挂_____个相同的钩码。图乙中杠杆水平平衡后，若在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将_____（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）。
20．某班同学在“用天平和量筒测某种金属的密度”实验中，选用的器材有天平、量筒、金属块、细线、烧杯和水。小蕾组的实验方案如下：
A．在量筒中倒入适量的水，记录此时液面的示数
B．将金属块用细线系好后浸没在量筒内的水中，记录此时液面示数
C．把天平放在水平桌面上
D．把游码放在称量标尺的零刻度线处，调节横梁上的平衡螺母，使横梁平衡
E．小蕾将金属块从量筒中取出后，放在天平左盘中，在右盘增减砝码并移动游码直至横梁平衡
为了更准确地测出金属的密度，你认为以上操作的合理顺序是_____（填序号）；将金属块用细线系好放入已盛有50mL水的量筒中，量筒中的水面升高到如图甲所示位置，金属块的体积是_____cm3；用调节好的天平称金属块的质量，当加入一定量的砝码后，发现天平的指针偏向分度标尺的左侧，再加入最小的砝码，指针偏向分度标尺的右侧，这时应该_____，直至天平平衡。天平平衡时，放在右盘中的砝码和游码的位置如图乙，则金属块的质量为_____g；实验过程中老师强调实验时要在量筒中倒入“适量”的水，“适量”的含义是_____实验结束，小蕾发现小华组与自己组所测金属块规格相同，但测量的密度值有较大差别，小华说小蕾组的实验方案存在不足，请你指出小蕾组实验方案中的不足之处_____。
21．小明想知道小石块密度，做了如下实验：

（1）将天平放在水平台上，把游码放到标尺左端_______处，发现指针指在分度盘左侧，要使横梁平衡，应将螺母向____（选填“左”或“右”）调.
（2）天平调平衡后，把石块放在天平左盘中，天平再次平衡后，放在右盘中的砝码和游码在标尺上的位置如图甲所示，这个石块的质量是_____g.
（3）小明用量筒测石块体积，石块放入前后量筒中水面位置如图乙所示，则石块的体积是_____cm3，石块的密度是__________kg/m3.
（4）为培养小明的创新能力，老师要求小明使用溢水杯（如图丙所示）、小烧杯、量筒、大烧杯、细线和水测小金属密度，请将小明设计的方案及其实验结果补充完整，（表达式中水的密度用ρ水表示，其他各量用所测物理量字母表示）
①将溢水杯装满水；
②把小烧杯放在溢水杯中漂浮，测出溢出水的体积为V1；
③再把小金属块轻轻放入小烧杯中，小烧杯仍漂浮，测出溢出水的体积为V2；
④小金属块质量的表达式m金=________；
⑤取出小烧杯和小金属块，将溢水杯_______水；
⑥用细线拴住小金属块，将小金属块浸没在溢水杯中，测出溢出水的体积V3；
⑦小金属块体积的表达式为V金=_______；
⑧小金属块密度的表达式为ρ金=________．
22．小美同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍且保持不变）一个、分别标有“2.5V”和“3.8V”字样的待测小灯各一个、电压表一只、电流表一只，滑动变阻器（标有“5Ω 3A”、“20Ω 2A”字样）各一个，电键一个，导线若干。他先正确串联实验器材，然后将电压表并联在电路中。闭合电键，当划片移到某位置时，小灯恰好正常发光，此时他将观察到的电压表和电流表的示数（如图所示）分表记录到实验单上。

（1）能否据此判定该实验中电压表并联在哪部分电路两端？并请说明理由。___________
（2）小高同学看了小美同学记录的信息，做出了电压表读数的如下分析判断：
因为小灯正常发光，由如图（a）可知：，此时，变阻器接入电路的阻值一定大于其最大阻值。所以，。因此，电压表读数为11伏。
你认为小葛的分析判断是否正确？为什么？____________
（3）由此可以分析得出：小要在实验中选用的小灯是标有_______字样的，滑动变阻器标有________字样，小灯的额定功率为______瓦。
五、计算题（本大题共2小题，共13分）
23．图甲是我县城区在修建西台大桥时使用吊车向河底投放圆柱形石料的示意图。在整个投放过程中，石料以恒定速度v＝0.1m/s下降。图乙是钢丝绳对物体的拉力T随时间t变化的图象（从t＝0时刻开始下放石料到石料刚好接触河底），石料入水前吊车的机械效率为87.5%．（不计水的摩擦阻力和放入石块后水面的变化）g取10N/kg。求：

（1）完全浸没后，石料所受的浮力
（2）河底受到水的压强
（3）石料入水前，吊车绳子自由端的拉力F。
24．调好的天平放在水平桌面上物块A、B的体积相同，但密度不同．一底面积为的烧杯中装入适量的水（水的密度为），测得烧杯和水的总质量为紧接着将物块A 缓慢放入烧杯水中，静止时其漂浮，测得总质量为；用细针将物块A压入水中，使其完全浸没（不碰到烧杯侧壁和底），如图1所示，天平平衡时的测量值为将物块A取出（不计水的损失），再将物块B缓慢放入烧杯水中，静止后天平平衡时的测量值为；然后再用细针将物块B压在烧杯底部，如图2所示．求
（1）物块A的密度；
（2）当撤去压在物块B上的细针时，水对烧杯底部压强的变化量．

六、综合能力题（本大题共3小题，共18分）
25．家用测量人体重的电子秤及其测量原理如图所示,它主要由压力传感器R(其阻值会随所受压杆受压力的大小而发生变化)和显示体重大小的仪表A(实质上是电流表)组成.已知压力传感器R的电阻与所受压力的关系如下表所示,设踏板和压杆的质量忽略不计，电源电压为6V且保持不变.
当压力为0时，电流表的示数是多少_______？如果小君站在该秤的踏板上，电流表的示数为0.025A,则她的体重是多少牛_____?使用一段时间后，电源电压会变低，则测得的体重会偏 _____，原因是：________________
26．由于雾霾天气的增多，空气净化器逐渐走入普通家庭，其工作过程如图甲所示： 脏空气进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电格栅板时，带电灰尘被吸附；空气经过活性炭层时，部分有毒气体被吸附，排出的空气中污染物浓度大幅降低，多次循环后变成洁净空气。图乙是二氧化碳传感器的控制电路。该空气净化器的部分数据如下表所示。
负电格栅板吸附灰尘的原理是_____；取出使用一段时间后的活性炭，可以闻到刺激性气味，说明_____。该空气净化器正常工作时的电流是多少______？图乙中，电源电压保持 6V 不变，R1 为可变电阻，其阻值随二氧化碳浓度变化的情况如图丙所示，R0 为定值电阻。当电压表示数达到 3V 时，空气净化器净自动报警。当二氧化碳浓度为 0.031%时，电压表示数为 1V。求空气净化器自动报警时房间内二氧化碳的浓度_____。
27．2015年10月，我国研发的平流层飞艇“圆梦”号（如图甲）首飞成功．飞艇依靠浮力可升到20km高的平流层，其推进系统有太阳能电池提供能量．推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停．
飞艇气囊内的气体密度比艇外的空气密度______（选题“大”、“小”）．若飞艇的气囊体积为3×104m3，则飞艇在平流层受到的浮力约为_______N．（平流层空气密度取 0.06kg/m3，g取10N/kg）飞艇悬停时，推进器将空气推向后方获得向前的推力，说明_______________________；飞艇所受空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为________W．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、水是导体用湿布擦拭通电的电视机可能发生触电事故。故A错误；
B、家用电器金属外壳相连接的是地线，用三脚插头使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，故有金属外壳的用电器都使用三脚插头，故B错误；
C、为了用电的安全，开关应控制火线，故C错误；
D、使用测电笔时，手要接触笔尾的金属体，不能接触笔尖的金属体，故D正确。
2、C
【解析】
A、春天冰雪消融是冰吸收热量变成液态，属于熔化现象；不符合题意；
B、冰冻的衣服会干是冰吸热直接变成气态，属于升华现象，不符合题意；
C、冬天玻璃上有水珠是水蒸气液化形成的小水珠，是液化现象，符合题意；
D、热风干手器打开，有热风吹到手上，使手上水的温度升高，水上方的空气流动速度增大，从而加快了水的蒸发，使手很快变干，属于汽化现象，不合题意。
3、A
【解析】
由图知道，蜡烛烛焰发出的平行主光轴的光经凸透镜会聚在主光轴上一点，此点应是是凸透镜的焦点，由图知道，此透镜的焦距是f＝20cm，故D错误；
又因为蜡烛距离凸透镜的距离，即物距是：u＝15cm＜f，由凸透镜的成像规律知道，此时蜡烛通过凸透镜成正立、放大的虚像，且虚像在蜡烛的左侧，故A正确、BC错误。
4、B
【解析】
A、图①是探究电流热效应的实验；a电暖气是利用电流的热效应工作的，故A正确
B、图②是探究螺线管磁场的实验；b是滑动变阻器，是通过改变连入电路的电阻丝的长度改变连入电路的电阻，进而改变电路中的电流，这也是滑动变阻器的变阻原理；所以，两者的对应关系不正确，故B错误；
C、图③是探究电荷间的相互作用规律，同种电荷相互排斥；c验电器的工作原理是同种电荷相互排斥，故C正确；
D、图④表示的是磁体具有磁性，能吸引物体；d冰箱贴具有磁性，能够吸引冰箱门，故D正确．
5、B
【解析】
A．将一滴墨水滴入一杯热水中，一段时间后整杯水都变色了，这是因为墨水分子和水分子在不停的运动的结果，属于扩散现象，不合题意；
B．把两根铅柱的端面磨平后用力压紧，两铅柱就合在一起，即使在下面吊一个重物也不会分开；说明分子间存在引力，符合题意；
C． 铅板和金板长时间压紧在一起，铅和金会互相渗透，属于固体的扩散，说明分子在不停的做无规则运动，不合题意；
D．抽掉玻璃板后，可看到两种气体逐渐混合在一起，颜色变得均匀，这是分子运动的结果，是扩散现象，不合题意；
6、D
【解析】
A．由图示可知，浇水后，盆栽的质量会变大，重力变大，根据漂浮条件可知，磁力会变大，故A错；
B．根据物体间力的作用是相互的，底座对盆栽的作用力变大，盆栽对底座的压力也会变大，所以底座对桌面的压强会变大，故B错；
CD．浇水后，盆栽与底座的间距要变小，要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流，只改变电流的方向会使底座吸引盆栽，使距离变小，故C错，D正确．
7、B
【解析】
A. 蜡烛燃烧流出烛泪固体熔化成液体出现的现象，是熔化现象，故错误；
B. 从电冰箱的冷冻室拿出一块猪肉解冻，一会儿发现肉上起了一些白箱，是因为空气中的水蒸气遇到温度低的冻肉时，在其表面凝华形成的小冰晶，是凝华现象，故正确；
C. 常温下汽油容易汽化为气态，弥漫在空气中，汽油的着火点很低，使用手机和汽车工作状态下产生的火花很可能引燃，引起火灾，故错误；
D. 刚买的冰棒周围还冒着白烟，这白烟是空气中的水蒸气液化形成的，故错误。

二、填空题（本大题7小题，共21分）
8、30 8.6×107
【解析】
已知飞轮转速为3600r/min，即60r/s，而一个工作循环活塞往复2次，曲轴转动2周，做功1次，所以该柴油机1s对外做功30次；
柴油燃烧放出的热量：
Q放=mq=5kg×4.3×107J/kg=2.15×108J，
其转化的机械能为：
W=2.15×108J×40%=8.6×107J．
9、能量 响度
【解析】
由题干可知：有声音，设有声控装置的金属球就摆动，而且声音越大，金属球摆动的幅度就越大，这是因为声音能够传递信息和能量；物理学中常用响度来表示声音的大小.
10、OA
【解析】
由图可知，AB是力F的作用线，OA⊥AB，OA为支点到力F的作用线的距离，所以线段OA表示立F的力臂。
11、电动 电流（或磁场） 电磁感应 动（或机械）
【解析】
闭合开关后，线圈在磁场中持续转动，说明通电导体在磁场中受到力的作用，属于电动机的模型；影响电动机转动方向的因素是：电流的方向和磁场的方向，若要改变线圈的转动方向，可以改变电流方向，或改变磁场方向；将线圈沿着竖直方向上下运动时，灵敏电流计的指针发生偏转，说明导体做切割磁感线运动，产生感应电流，属于电磁感应现象，将机械能转化为电能。
12、B
【解析】
重力是由于地球的吸引而产生的，重力的方向指向地心，即竖直向下，故OB2是重力的方向，故B正确，ACD错误．
13、电磁波 3×108m/s 做功
【解析】
电磁波可以传递信息，并且可以在真空中传播，所以，地面中心是通过电磁波来给卫星传达指令的；这种波在真空中传播速度为3×108 m/s；卫星穿过大气层时，温度升高，是因为要克服摩擦做功，机械能转化为内能。
14、10 0.7
【解析】
由图像知道，当R2上的电压是：U2 =1.5V时，通过它的电流是：I2 =0.15A，由欧姆定律知道：此时R2的阻值是：R2 =U2/I2=1.5V/0.15A=10Ω；由图像知道，电阻R1 的I﹣U图象是一条过原点的直线，即通过的电流跟它两端所加电压成正比，即R1 阻值是不变的，所以，当U1 =1V时，通过它的电流是I1 =0.2A，由欧姆定律知道，R1的阻值是：R1 =U1/I1=1V/0.2A=5Ω；将它们并联连接到两端电压为2.5V的电路中时，由图象知道，通过R2的电流为0.2A，通过R1的电流是：I1′=U1′/R1=2.5V/5Ω=0.5A，所以通过干路的电流大约是：I总=0.2A+0.5A=0.7A．
点睛：本题考查的是图象分析能力，解题时注意根据图象的曲线表示的特点，从中读取数据，然后计算．

三、作图题（共7分）
15、
【解析】
重物对杠杆的力为阻力，阻力臂是由支点到阻力的作用线的距离，据此画图．
【详解】
如图，阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F1；
力臂为支点到力的作用线的距离，所以从O点向F1作垂线，垂线段即为力臂L1，如图：

重点是杠杆上的力和力臂的画法，注意阻力F1，千万不要画成物体的重力，阻力和重力是两码事，阻力是物体对杠杆的拉力，所以方向和大小与物体重力相同，但作用点不同．
16、
【解析】
三孔插座的连接，左侧线向上延长连接到零线上，右侧带保险盒的线向上延长连接到火线，上面的线向上延长连接到地线；
灯和开关的连接，灯的螺旋向上延长连接至零线，灯的上端向右连接开关，开关向上连接至火线，如图：

17、
【解析】
先作出发光点S关于水面的对称点S′，连接S′A，交平面镜于点O，OA为反射光线，SO为入射光线；过O点垂直水面作出法线，在水中法线的右侧画出折射光线OB，注意折射角小于入射角；如图所示：

四、实验题（本大题共5小题，共20分）
18、重 支持 相同 变大 匀速直线
【解析】
（1）小车在水平面上运动时受到竖直向下的重力和竖直向上的支持力，它们是一对平衡力；
（2）该实验中，每次都让小车从同一斜面的同一位置由静止开始滑下，是为了使小车滑到斜面底端时具有相同的速度；
（3）小车在不同的水平面滑行时，在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越小，速度减小的越慢，运动距离越远，所以当减小水平面的粗糙程度时，小车滑行的距离变大；
（4）根据这个实验推理：若水平物体表面绝对光滑（即运动小车不受任何阻力作用），那么小车将一直保持匀速直线运动状态。
19、右 便于测量力臂 3 逆时针转动
【解析】
①如图甲，杠杆右端上翘，平衡螺母向右端移动，直到杠杆在水平位置平衡。
实验时加减钩码也应使杠杆在水平位置平衡，此时力和力臂垂直，力臂在杠杆上，便于测量力臂。
②使杠杆在水平位置平衡，设每个钩码重G，每个小格为L，
由杠杆平衡条件可得：2G×3L═nG×2L，可得n＝3，即应在右边的A点挂3个相同的钩码。
图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，即左端为3G×3L＝9GL；而右端为4G×2L＝8GL，可知左端钩码的重力和力臂的乘积会较大，这时杠杆将逆时针转动。
20、C→D→A→B→E 30 取下最小的砝码，并向右移动游码 82.4 量筒内的水能够将金属块完全浸没，并且总体积不超过量程 小蕾测金属块体积后直接测量质量，金属块上沾有水导致质量的测量结果偏大
【解析】
（1）C．把天平放在水平桌面上；
D．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡；
A．在量筒中倒入适量的水，记录此时液面的示数；
B．将金属块用细线系好后浸没在量筒内的水中，此时液面示数；
E．小蕾将金属块从量筒中取出后，放在天平左盘中，在右盘增减砝码并移动游码直至横梁平衡
所以正确的实验操作顺序：C→D→A→B→E；
（2）在用量筒测固体体积时，要用两次的体积之差求出固体的体积。金属块的体积V＝80mL﹣50mL＝30mL＝30cm3；
（3）当放上质量最小的砝码时，指针向右偏，取下它，指针向左偏，应取下最小的砝码，向右移动游码，直到天平平衡；
（4）游码的位置和右盘中的砝码如图已所示，标尺的分度值为0.2g，金属块的质量是50g+20g+10g+2.4g＝82.4g。
（5）“适量”的含义是量筒内的水能够将金属块完全浸没，并且总体积不超过量筒的量程。
（6）小蕾实验方案中的不足之处：小蕾测金属块体积后直接测量质量，金属块上沾有水导致质量的测量结果偏大。
21、零刻度线 右 52 20 2.6×103 ρ水V2 装满 V3 ρ水
【解析】
（1）天平的正确使用步骤，把天平放到水平台上，游码移到标尺左端的零刻度线处，指针静止时在分度盘中线的左侧，根据调解原则，左偏右调，右偏左调，所以，平衡螺母向右调；
（2）根据天平的读数方法，小石块的质量=砝码质量+游码对应刻度值=50g+2g=52g，
（3）根据量筒的读数方法，视线与液面的凹面底部平行，读出量筒液体的体积V1=60mL，石块和水的总体积V2=80mL，石块的体积V石=V2−V1=80mL−60mL=20mL=20cm3；根据密度计算公式ρ=，已知m石=52g，V石=20cm3，∴ρ石===2.6g∕cm3=2.6×103kg/m3；
（4）①将溢水杯装满水；
②把小烧杯放在溢水杯中漂浮，测出溢出水的体积为V1；
③再把小金属块轻轻放入小烧杯中，小烧杯仍漂浮，测出溢出水的体积为V2；
④根据漂浮的物体受到的浮力等于物体的重力，小金属块质量的表达式m金=ρ水V2；
⑤取出小烧杯和小金属块，将溢水杯装满水；
⑥用细线拴住小金属块，将小金属块浸没在溢水杯中，测出溢出水的体积V3；
⑦小金属块体积的表达式为V金=V排=V3；
⑧根据ρ=可得，小金属块密度的表达式为ρ金==ρ水．
22、实验中电压表并联在滑动变阻器两端 小葛的分析判断是错误的；1.1伏 3.8V “10Ω 1A” 1.14
【解析】
（1）由题意，当滑片移到某位置时，电流表、电压表的示数分别如图所示时，小灯泡恰好正常发光。由指针的位置，若使用大量程0-15V，分度值为0.5V，示数为11V；若使用小量程0-3V，分度值为0.1V，示数为1.1．，电流表使用小量程，分度值为0.01A，电流大小为0.3A；又因灯上标有“1V”和“3.8V”字样，且电源电压为1伏的整数倍且保持不变：
①先判断电路的连接关系：
若灯与变阻器并联在电路中，则电压表示数即为电源电压，无论11V还是1.1V，都不是1V的整数倍，所以可判断出灯与变阻器不是并联在电路中，而应是串联在电路中的；
②判断电压表的示数和连接位置：
若电压表示数为11V，因11V大于3.8V，大于1V，所以电压表不可能直接并联在灯的两端，也不能并联在电源的两端（因为11V不是1V的整数倍），若并联在变阻器的两端，根据串联电路电压的特点，此时，电源电压为或均不是1V的整数倍，所以电压表的示数为11V是不可能的，只能为1.1V；因，，所以电压表不能直接并联在灯的两端，更不能并联在电源的两端（1.1V不是1V的整数倍），由此可确定电压表只能并联在变阻器的两端，且示数为1.1V；
（1）小葛的分析判断是错误的，若使用“10Ω 1A”的变阻器，其连入电路的阻值不可能大于10Ω；并且电压表示数若为11V，那么电源电压为或，都不是1V的整数倍；
（3）若使用额定电压为1V的灯，根据串联电路电压的特点，则电源电压为1V+1.1V=4.1V不是1V的整数倍，不符合题意；
若使用额定电压为3.8V的灯，因电源电压为，符合电源电压是1V整数倍的条件。所以灯的额定电压为3.8V，且电源电压为6V；因为电路的电流大小为0.3A，所以变阻器连入电路中的电阻大小，所以使用的是“10Ω 1A”的变阻器；灯的额定电压为UL=3.8V，正常工作时的电流大小IL=0.3A，所以灯的额定功率。

五、计算题（本大题共2小题，共13分）
23、（1）500N。（2）1×105Pa。（3）800N。
【解析】
（1）由图象可知：石料的重力G＝1400N，浸没在水中时钢绳对物体的拉力T＝900N，完全浸没后，石料所受的浮力：F浮＝G﹣T＝1400N﹣900N＝500N；
（2）由图象可知：石料从接触水面到沉入水底用时120s﹣20s＝100s，根据v＝可得，河水的深度：h＝vt＝0.1m/s×100s＝10m，河底受到水的压强：p＝ρ水gh=1×103kg/m3×10N/kg×10m＝1×105Pa。
（3）因为滑轮组绳子的股数n＝2，s＝nh，所以η＝==87.5，则石料入水前，吊车绳子自由端的拉力：F==＝800N。
24、（1）（2）
【解析】
（1）由题，A物体的质量mA＝m1―m0，
用细针将物块A压入水中，使其完全浸没，A排开水的质量，
m排A＝m2―m0，
则A的体积

所以物块A的密度

（2）当撤去压在物块B上的细针时，
①若ρB≥ρ0，排开水的体积不变，则水对烧杯底部压强的变化量Δp＝0；
②若ρB＜ρ0，物块B上浮，最终漂浮在水面上．
当用细针将物块B压在烧杯底部时，因为物块A、B的体积相同，有：
＝ρ0gV排B＝ρ0gVB＝ρ0gVA＝(m2―m0)g
当物块B漂浮在水面上时，有：

所以水对烧杯底部压强的变化量
；

六、综合能力题（本大题共3小题，共18分）
25、0.02A 500N 小 压力一定时（电阻不变），电压越低，电流表示数越小，显示的体重越小
【解析】
（1）由表中数据得，当压力为0时，R=300Ω，电流表的示数是:

（2）电流表的示数为0.025A 时， ，查表知：G=500N
（3）使用一段时间后，电源电压会变低，则测得的体重会偏小，原因是：压力一定时（电阻不变），电压越低，由可得，电流表示数越小，显示的体重越小。
本题考查了欧姆定律的应用，通过表中数据，理清人的体重（压力）、电阻、电流的关系是本题的关键。知道压力，通过表中信息可以得出电阻大小，利用欧姆定律可以求电流；知道电流，利用欧姆定律求电阻可以通过表中数据找压力（人体重）。
26、异种电荷相互吸引 分子在不停地做无规则运动 0.2A 0.035%
【解析】
(1)由图甲知，正电钨丝使灰尘带正电，因为异种电荷相吸引，所以负电格栅板能吸附灰尘的；(2)由图甲知，活性碳吸附化学气体，又因为分子在做不停息的无规则运动，所以使用一段时间后的活性炭取出后气体分子运动到空气中，从而使人闻到刺激性的气味；(3)根据表中数据，由P＝UI可得空气净化器正常工作时的电流：I＝＝0.2A；
(4)由图乙知,R1、R0串联,电压表测R0两端电压，由图象知,当浓度为0.031%时,R1＝50Ω，电压表示数为1V，由串联电路特点和欧姆定律得：R0＝ ＝10Ω，当电压表示数为3V时,R1的阻值：R′1＝＝10Ω，由图象知,R1阻值越小，二氧化碳浓度越大，此时二氧化碳浓度为0.035%，即：空气净化器自动报警时房间内二氧化碳的浓度，二氧化碳浓度大于0.035%.
（1）由图甲，根据电荷间相互作用规律分析解答；（2）由分子在做不停息的无规则运动分析解答；（3）由P＝UI计算空气净化器正常工作时的电流；(4)由电路图结合图象，根据串联电路特点和欧姆定律计算R0阻值；计算电压表示数为3V时R1的阻值由图象得到二氧化碳浓度．
27、小 1.8×104N 力的作用是相互的 1.44×105W
【解析】
（1）飞艇能够在空气上浮，根据浮沉条件，说明气囊内的气体密度比艇外的空气密度小；飞艇排开空气的体积与气囊体积相等，即V排=3×104m3，则飞艇在平流层受到的浮力约为F浮=ρ空气gV排=0.06kg/m3×10N/kg ×3×104m3=1.8×104N．
（2）因物体间力的作用是相互的，所以推进器将空气推向后方就能获得向前的推力，使飞艇悬停；由乙图图像可知，飞艇受到的阻力与风速的平方成正比，设f=kv2，则k=，将图像中（800，720）的点带入得：k===0.9N/（m/s）2，则飞艇受到的阻力与风速的关系为：f=0.9N/（m/s）2v2，当风速为v=40m/s时受到的阻力为f=0.9N/（m/s）2v2=0.9N/（m/s）2×（40m/s）2=1440N，因此时飞艇悬停，所以水平方向上推力等于阻力，即推力F=f=1440N．因推进器的功效为=0.01N/W，则飞艇推进器的功率为P===1.44×105W．
