吉林省白城市通榆县2026年中考模拟检测试题（二）物理试题含解析.doc

吉林省白城市通榆县2026年中考模拟检测试题（二）物理试题
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．据有关媒体报道，未来在我国航母上，将采用电磁弹射器装置．它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞．下列图示中与电磁弹射器的工作原理相同的是

A． B．
C． D．
2．下列自然现象中需要吸热的是 （ ）
A．早春河流上冰的消融 B．初夏旷夜里雾的形成
C．深秋草木上露的出现 D．初冬砖瓦上霜的生成
3．小明同学对自己身体涉及的一些物理量进行了估测，其中不合理的是
A．身高170cm B．体重500N
C．体温37℃ D．心跳80次/秒

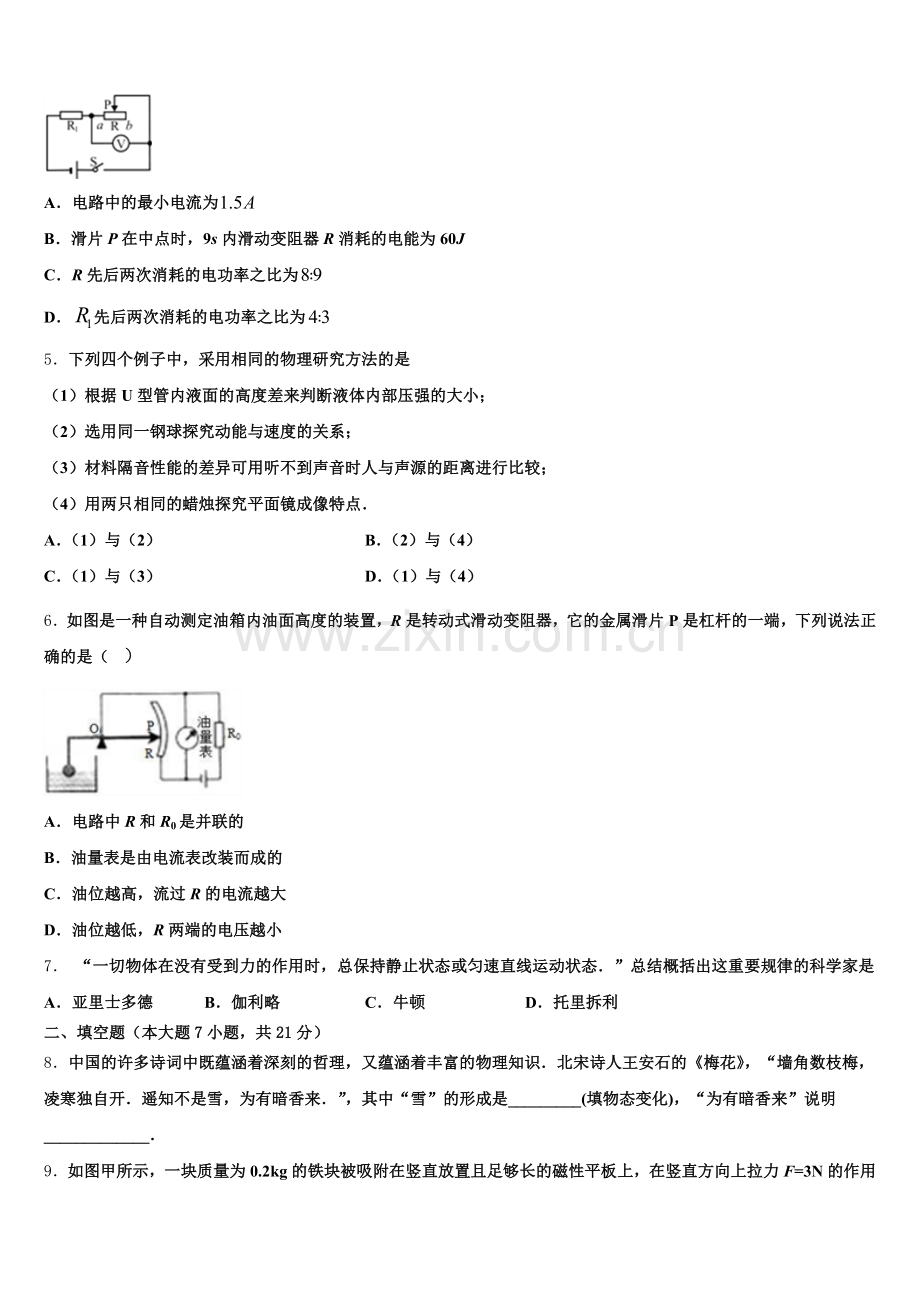

4．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是

A．电路中的最小电流为
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R先后两次消耗的电功率之比为
D．先后两次消耗的电功率之比为
5．下列四个例子中，采用相同的物理研究方法的是
（1）根据U型管内液面的高度差来判断液体内部压强的大小；
（2）选用同一钢球探究动能与速度的关系；
（3）材料隔音性能的差异可用听不到声音时人与声源的距离进行比较；
（4）用两只相同的蜡烛探究平面镜成像特点．
A．（1）与（2） B．（2）与（4）
C．（1）与（3） D．（1）与（4）
6．如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）

A．电路中R和R0是并联的
B．油量表是由电流表改装而成的
C．油位越高，流过R的电流越大
D．油位越低，R两端的电压越小
7． “一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态．”总结概括出这重要规律的科学家是
A．亚里士多德 B．伽利略 C．牛顿 D．托里拆利
二、填空题（本大题7小题，共21分）
8．中国的许多诗词中既蕴涵着深刻的哲理，又蕴涵着丰富的物理知识．北宋诗人王安石的《梅花》，“墙角数枝梅，凌寒独自开．遥知不是雪，为有暗香来．”，其中“雪”的形成是_________(填物态变化)，“为有暗香来”说明_____________．
9．如图甲所示，一块质量为0.2kg的铁块被吸附在竖直放置且足够长的磁性平板上，在竖直方向上拉力F=3N的作用下向上运动，铁块运动速度v与时间t的关系图象如图乙所示．则铁块受到的摩擦力为__N，0～6s内拉力F做的功是__J（取g=10N/kg）

10．如图是一款能发电的魔方充电器，转动魔方时，他根据_____（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程_____能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_____（选填“电源”或“用电器”）

11．用图甲所示的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象，由图可知动滑轮重为____N，当某次运送4件货物时，绳子的拉力F是_________N，滑轮组的机械效率为_____．（不考虑绳重和摩擦）

12．江夏区环山绿道全国文明，是市民休闲、健身的好去处；其中青龙山、花山段全长13.5km．某校组织学生徒步，他们的平均速度是1.25m/s，走完青龙山、花山段需用时___h．某同学骑自行车的骑完全程用时56min15s，他的平均速度是_____m/s．夏季高温来临，不时飘来松香（松树分泌的油脂）气味，这是因为_____．
13．2018年6月2日，在酒泉卫星发射中心用长征2号丁运载火箭将国内第一颗搭载了能有效辨别作物类型的高空间分辨率遥感卫星“高分六号”发射升空。火箭通过向下喷射气体从而获得向上的动力，这是因为_____；运送火箭的车辆装有很多轮子是为了_____，来减小对地面的压强。
14．学校在举行防震逃生演练，同学们听到广播中的警报声迅速离开教室，说明声波可以传递_________（选填“信息”或“能量”），人在奔跑后，脉搏会迅速提高到每分钟120次，此时脉搏频率较高，这种频率的声波称为__________（选填“超声波”或“次声波”）．
三、作图题（共7分）
15．按要求作图如图，质量分布不均匀的长方形物体放在水平地面上，A点是它的重心，如果用力只使物体一端稍微离开地面，在物体上画出所施加最小力的示意图及其力臂．
（_______）

16．如图所示，请作出小球被弹簧弹起后的受力示意图（不考虑空气阻力）。

17．如图所示，自动扶梯沿图示方向匀速运动，请画出站在扶梯上的人所受力的示意图．

四、实验题（本大题共5小题，共20分）
18．某同学在探究“物体的动能跟哪些因素有关”时，提出了如下猜想：
猜想一：物体动能大小与物体的质量有关
猜想二：物体动能大小与物体的运动速度有关
为了验证上述猜想，老师提供了如下器材：细线、刻度尺、三个钢球（质量分别为0.1kg、0.2kg、和0.3kg）、木块和长木板.
实验装置如图所示，将钢球从某一高度由静止释放，钢球摆到竖直位置时，撞击水平木板上的木块，将木块撞出一段距离，在同样的平面上，木块被撞得越远，说明钢球的动能越大.

该同学利用上述器材和装置进行了实验，并在下表中记录了实验获得的数据.
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.1
10
8
2
0.1
25
19
3
0.3
20
36
4
0.2
10
15
5
0.3
10
22
6
0.3
15
30
请你完成下列任务：该实验用到了两个常用的实验方法是_______________和__________________请简要写出验证猜想一的实验方案。
____________________________________________________________________为了便于验证猜想二，请重新设计一个实验表格，并将上表中的相关数据全部筛选整理后填入你所设计的表中.
19．李岚和郑小楚同学想利用“伏安法”来测量定值电阻R的阻值和小灯泡的额定功率，如图甲所示的是她设计的实物电路图．
请你用笔画线代替导线，将图甲中的实物图补充完整________．（要求：滑片向左移电压表的示数变大） 李岚闭合开关S后，发现电流表无示数，而电压表有示数，产生此现象的原因是________． 检查电路连接正确后，闭合开关S，当滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电阻R的阻值为________Ω． 李岚又把定值电阻换成标有“0.2A”的小灯泡，在移动滑片P的过程中，李岚发现电压表的示数与电流表的示数的比值不是固定的，这是因为________；当小灯泡正常发光时，它两端的电压为1.6V，该小灯泡的额定功率为________W． 郑小楚同学在进行测量时没有用电压表，但是他多用了一个已知阻值的定值电阻R0和两个开关，其它的器材与李岚的相同，也测出了小灯泡的额定功率．请你在图丁的虚线框中画出他设计的电路图________．
20．实验室中，常用______测量物体的温度．如图所示是探究“______”的实验装置．在探究“平面镜成像的特点”的实验中，用______作为平面镜，并______放置在水平桌面上．

21．如图所示，是“研究动能的大小与哪些因素有关”的实验装置．
实验中通过观察_______________的大小，来判断小球动能的大小．实验中为了研究动能大小与质量的关系．需要控制小球撞击时的速度不变，具体的控制方法是_____
22．有一种复合材料（密度小、强度大），广泛应用于汽车、飞机等制造业．下面是小华测量一块实心复合材料密度的实验
将托盘天平放在水平桌面上，游码移至标尺左端零刻线处，调节平衡螺母使橫梁平衡．用调好的天平测量该物块的质量时，当在右盘放入最小砝码后，指针偏在分度盘中线左侧（如图甲所示），接下来应该_____（填选项前的字母）．
A．向右调平衡螺母B．继续向右盘中加砝码C．向右移动游码当天平重新平衡时，盘中所加砝码和游码位置如图乙所示．因复合材料的密度小于水的密度，小华在该物块下方悬挂了一铁块，按照如图丙所示①②③顺序，测出了该物块的体积．小华在测体积时的操作顺序会引起密度测量值比真实值_____（选填“偏大”、“不变”或“偏小”）分析以上步骤，你认为测量体积最佳实验步骤顺序应该为_____（填序号），若图中数据为正确操作顺序所获得的数据，则这种材料的密度是_____kg/m1．
五、计算题（本大题共2小题，共13分）
23．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：加热过程中水吸收的热量；此过程电热淋浴器的热效率．
24．如图所示的电路中，电源电压为18伏保持不变，电阻R1阻值为10欧．滑动变阻器R2上标有“50Ω1A”字样，电压表接“0～15V”量程．

(1)闭合电键，将滑片P移到某一位置时，电流大小为0.5安．求电路中的总功率和电压表的示数；
(2)若用电阻R3来替换R1，不改变电表的量程，确保电路所有元件均安全使用的情况下．要求：在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的3倍，求满足要求的R3的阻值．
六、综合能力题（本大题共3小题，共18分）
25．生活处处有物理，留心观察皆学问．小明观察到汽车应用了大量物理知识．

(1)汽车的倒车雷达在使用过程中是通过___来传递信息的，它在真空中的传播速度是____．
(2)汽车尾部的导流板做成上平下凸的形状（如图)，行驶时气流对导流板上面的压强___（大于/等于/小于)对导流板下面的压强．
(3)冬天的时候汽车上需要打开暖气，通常情况下，暖气应吹向车内的____方（上/下），空气受热后空气分子的运动将____．车内空气对流加快，为了便于将发动机的热量传递，供暖介质应具有___的性质．
(4)某汽车在平直公路上以108km/h的速度匀速行驶，输出功率是90kW，则车受到的阻力是____N，使汽车前进的牵引力的施力物体是____．
26．阅读《共享单车》回答．
共享单车
骑自行车出行有很多益处，不仅可以节能减排、缓解交通压力，而且骑车时，人需要消耗体能，可以强身健体．一个成年人在水平路面上骑车时所受阻力大约20N．
近年来，我国多个城市推出了多种新型共享单车，北京市的许多街道旁也随处可见，如图所示．这种单车外观结构简单，单车的质量约25kg，比普通自行车质量要大些．

单车的车锁内集成了嵌入式芯片、GPS定位模块和SIM卡等，便于监控单车的具体位置和状态，其工作原理如图所示．用户可使用手机下载单车APP，查看并找到单车的位置，然后用手机扫描车身上的二维码，通过手机网络发送电磁波到云端请求解锁，云端收到请求后识别该车辆并发云铃系统送解锁指令，单车执行解锁指令自动开锁，用户便可以开计费结果与信息始骑行，手机APP就显示计睦、计价等信息．
此外，此种单车的第一次代，当用户在骑行过程中踩动状态和定位上报脚踏板，可将机械能转化为电能，为车内蓄电池充电，以满足单车定位和自动开锁等过程中的用电需要．
请根据上述材料，回答下列问：
（1）此种单车和手机之间是利用____________传递信息的．若此早种单车使用的GPS信号的频率是1800GHz，而手机中蓝牙通信信号（电磁波）的频率2.4GHz，则该GPS信号的波长_________手机蓝牙通信信号的波长．（选填“大于”或“小于”）
（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用________________现象实现的．
（3）当手机扫描二维码时，下列说法正确的是_________．
A．扫描时手机接收到的信号时利用了次声波 B．二维码位于摄像头的一倍焦距以内
C．二维码是光源 D．摄像头相当于凸透镜
（4）一个成年人在水平路面上以正常的速度保持匀速骑行半小时，消耗的能量最接近_______．
A．2×103J B．2×105J C．2×107J D．2×109J
（5）李嘉轩放学回家途中把自行车骑得飞快，妈妈看见后警告他说“以后骑自行车慢点，不然很危险”，用所学物理知识解释：______________________________．
27．阅读短文，回答问题：
扫地机器人
扫地机器人是一款能自动清扫的智能家用电器，如图所示．机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒，其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物．充电座两侧有二个像海豚和蝙蝠一样导航的信号发射和接收装置，当剩余电量减为电池容量的20%时，机器人在充电座的引导下会主动寻找充电器充电．表一为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．
机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力．若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离约为_____cm．（设超声波在空气中的传播速度为340m/s）采用凸凹材质的轮皮，可增大机器人与地面间的_____，机器人返回自动充电是依据_____（选填“红外线”或“超声波）导航的．该机器人正常工作时的电流为____________A；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____h．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动．
A、该实验为奥斯特实验，说明了电流周围存在着磁场，不符合题意；
B、图中表示了磁极间的相互作用，不符合题意；
C、图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，会产生感应电流，是电磁感应现象，不符合题意；
D、图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，符合题意．
故选D．
2、A
【解析】
需要吸热的物态变化是熔化、汽化和升华；早春河流上冰的消融是熔化现象，熔化吸热，故选项A符合题意；初夏旷夜里雾的形成，是液化现象，液化放热，故选项B不符合题意；深秋草木上露的出现，是液化现象，液化放热，故选项C不符合题意；初冬砖瓦上霜的生成是凝华现象，凝华放热，故选项D不符合题意．
3、D
【解析】
A．中学生的身高为170cm是合理的，故A选项不符合题意；
B．∵中学生的质量约为50kg，
∴重力约为G=mg=50kg10N/kg=500N符合实际，故B选项不符合题意．
C．人的体温37℃，符合实际，故C不符合题意；
D．小明心跳应该为80次/分，不符合实际，故D选项符合题意；
4、C
【解析】
由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=(12V−6V)2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，故A错误；
当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，故B错误；
由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，故C正确；
同理知道，R1先后两次消耗的电功率之比是：，故D错误，故选C．
5、C
【解析】
（1）根据U型管内液面的高度差来判断液体内部压强的大小, 采用的是转换法；
（2）选用同一钢球探究动能与速度的关系，采用的是控制变量法；
（3）材料隔音性能的差异可用听不到声音时人与声源的距离进行比较，采用的是控制变量法，采用的是转换法；
（4）用两只相同的蜡烛探究平面镜成像特点，采用的是等效替代法．
综上，采用相同的物理研究方法的是（1)与（3），故C为答案．
6、C
【解析】
A.由电路图可知，R0与R依次连接即为串联，故A错误；
B.由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误；D.油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错误；
C.同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确．
7、C
【解析】
牛顿第一定律的内容：一切物体在没有受到力的作用时，总保持匀速直线运动状态或静止状态．
【详解】
牛顿在伽利略、笛卡尔的基础上得到牛顿第一定律：“一切物体在没有受到力的作用时，总保持静止状态或匀速直线运动状态”．所以此科学规律是牛顿得到的．故选C．

二、填空题（本大题7小题，共21分）
8、凝华 一切物质的分子都在不停地做无规则运动
【解析】
冬天，当高空气温降到零摄氏度以下时，空气中的水蒸气凝华为小冰晶，积少成多称为降雪；“为有暗香来”，是扩散现象，说明一切物质的分子都在不停地做无规则运动．
9、1 3.6
【解析】
由于物体在竖直方向上处于平衡状态，所以在竖直方向上受力平衡，通过受力分析可知，物体在竖直方向上受到三个力，竖直向上的拉力与竖直向下的重力和摩擦力，这三个力平衡，物体的重力
G=mg=0.2kg×10N/ kg=2N，
所以可求得铁块受到的摩擦力为
3N-2N=1N；
6s内物体通过的距离为1.2m，所以0~6s内拉力F做的功是
W=Fs=3N×1.2m=3.6J．
10、电磁感应机械能电源
【解析】
利用电磁感应现象可以产生感应电流；在电磁感应现象中机械能转化为电能；在对外供电的过程中，电源会提供电能．
【详解】
转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；在发电的过程中，电能转化为机械能；魔方给移动设备充电时，魔方提供电能，相当于电路中的电源．
发电机的原理是利用电磁感应现象，而电动机的原理是通电导体在磁场中受力运动，它们的能量转化分别是：机械能转化电能，电能转化为机械能．
11、100 250 80%
【解析】
（1）由图乙可知，运送一件货物时，机械效率，解得： G动=100N
（2）当某次运送4件货物时，G’=400N，则绳子的拉力，滑轮组的机械效率．
12、3 4 分子在不停地做无规则运动
【解析】
平均速度v=1.25m/s=4.5km/h，走完青龙山、花山段需要的时间t==3h，
某同学骑自行车的骑完全程用时56min15s=3375s，他的平均速度v1==4m/s，
能闻到松香（松树分泌的油脂）气味，属于扩散现象，说明了分子在不停地做无规则运动．
13、物体间力的作用是相互的 增大受力面积
【解析】
物体间力的作用是相互的，火箭点燃后，火箭向下喷出大量的气体，给气体向下的作用力，根据物体间力的作用是相互的，气体给火箭一向上的作用力，使火箭向上运动；运送火箭的车辆装有很多轮子，是在压力一定时，通过增大受力面积来减小对地面的压强。
14、信息 次声波
【解析】
学校在举行防震逃生演练，同学们听到广播中的警报声迅速离开教室，说明声波可以传递信息，声波是通过空气传到同学们的耳朵中，人在奔跑后，脉搏会迅速提高到每分钟120次，此时脉搏频率为：，小于20Hz的声波是次声波，故这种频率的声波称为次声波．

三、作图题（共7分）
15、
【解析】
由图可知，A点是长方体的重心，故以长方体的左下角为支点时，阻力臂最短，以其左下角与右上角的连线为最长动力臂时，动力最小，使物体的右端稍微离开地面，最小动力的方向斜向右上方，如图所示：

16、
【解析】
试题分析：小球被弹簧弹起后，只受重力的作用，在小球上画出重力示意图即可。
考点：力的示意图
17、
【解析】
因为人随自动扶梯一同匀速上升，所以小华受到竖直向下的重力和竖直向上的支持力，并且二力是一对平衡力，故所受力的示意图如图：

点睛：本题考查的是物体受力情况分析和力的示意图，作图时，注意二力大小相等，线段长度相等．

四、实验题（本大题共5小题，共20分）
18、转化法 控制变量法 将质量不同的钢球从同一高度由静止释放，去撞击水平地板上的木块，并用刻度尺分别测出木块移动的距离。
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.3
10
22
2
0.3
15
30
3
0.3
20
36
【解析】
根据题中“探究“物体的动能跟哪些因素有关””可知，本题为探究实验题，考查了实验方法的运用，实验方案的设计以及对实验数据的筛选，有一定的难度。根据控制变量法设计实验方案，进行实验数据的筛选，完成解答。
【详解】
（1）物体动能大小可能与物体的质量、物体的运动速度有关，探究动能大小与其中一个因素的关系时，要控制其他因素不变，即利用控制变量法；动能的大小不容易测量，因此通过木块滑行的距离来反映，在同样的平面上，木块被撞得越远，说明钢球的动能越大，即运用转换法；
（2）为了探究物体动能大小与物体的质量有关，要控制物体到达水平面时的速度一定，即控制钢球在斜面上的高度相同，改变物体的质量。因此实验方案为：将质量不同的钢球从同一高度由静止释放，去撞击水平地板上的木块，并用刻度尺分别测出木块移动的距离。
（3）为了便于验证猜想二，物体动能大小与物体的运动速度有关，应控制物体的质量一定，改变物体的运动速度，因此筛选出钢球的质量相同，速度不同，即钢球下落高度不同的数据填入表中，如下：
次数
钢球质量m/kg
钢球下落高度h/cm
木块移动距离s/cm
1
0.3
10
22
2
0.3
15
30
3
0.3
20
36
可得出结论：质量一定时，物体的速度越大，动能越大。
19、 定值电阻断路 10 灯泡灯丝的阻值随温度而变化 0.32
【解析】
（1）滑动变阻器采用一上一下的接法；滑片向左移电压表的示数变大，说明电路中的电流变大，则滑动变阻器电阻减小，如图所示：
；
（2）电流表无示数表明电路断路，电压表测待测电阻两端的电压，电压表有示数，说明断路位置在待测电阻Rx处；
（3）根据图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为1.4V；
根据图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.14A；
由得电阻R的阻值：；
（4）当电压表示数变大、电流表示数变大时，灯泡的功率变大，灯丝的温度升高，其电阻也会变化，故电压表的示数与电流表的示数的比值不是固定的；灯泡的额定电流为0.2A，额定电压为1.6V，则额定功率为：PL=ULIL=1.6V×0.2A=0.32W；
（5）电路图如图所示：
；
①滑动变阻器滑片移至最下方，此时变阻器接入电路的电阻为0，闭合开关S2，读出电流表示数为I；则电源电压为U=IR0；
②闭合开关S1、断开S2，移动滑动变阻器滑片，使电流表示数为0.2A；
③滑片位置不动，闭合开关S2、断开开关S1，读出电流表示数I'，则滑动变阻器接入电路的电阻为；
②中灯泡两端的电压为：；
则灯泡的额定功率为：．
故答案为（1）如图；（2）定值电阻断路；（3）10；（4）灯泡灯丝的阻值随温度而变化；0.32；（5）如图．
20、温度计 二力平衡的条件 玻璃板 竖直
【解析】
实验室中，测量物体的温度的仪器是温度计；如图所示，两个弹簧测力计拉力，大小相等、方向相反、作用在一条直线上、作用在一个物体上，因此是探究二力平衡的条件的实验装置；在探究“平面镜成像的特点”的实验中，用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时也能看到代替物体的另一个物体，为了用蜡烛B准确确定A的像的位置，应将玻璃板竖直立在水平桌面上．
21、木块滑动的距离 让小球从同一高度自由滚下
【解析】
第一空．在该实验中我们用到了转换的方法，即将小球动能的大小转化为其对木块做功的多少来比较，即小球推动木块越远，其对木块所做的功就越多，即具有的动能就越大；反之就越少；
第二空．由于动能的大小与质量和速度有关，故想研究动能大小与质量的关系，应控制速度不变，故只需将不同质量的小球从同一高度释放，比较其推动木块所移动的距离大小即可．
22、C 偏小 ①③② 0.82×l01
【解析】
（2）用调好的天平测量该物块的质量时，当在右盘放入5g的砝码后，指针偏在分度盘中线左侧一点，说明此时右盘所放砝码的质量偏小，应该向右调节游码，使得天平再次平衡，故选C；
（1）按照如图丙所示①②③顺序，将复合材料拉出水面时，复合材料上面会沾有一些水，故使得测量的体积偏大，据密度公式可知，密度偏小；
（4）因复合材料上面会沾有一些水，使得测量的体积偏大，因此将②和③步骤对调顺序，按照①③②的顺序，可以避免复合材料上沾水，使得测量结果更加准确．
由乙图可知，复合材料的质量为：m＝10g+5g+1.4g＝16.4g；
据丙图中的②可知，此时的体积为60mL，据丙图中的③可知，此时的体积为40mL，
则复合材料的体积是：V＝60mL﹣40mL＝20mL＝20cm1；
该材料的密度是：

五、计算题（本大题共2小题，共13分）
23、 (1)3.78×106J；(2)90%。
【解析】
(1)水吸收的热量：
Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；
(2)消耗的电能：
W=Pt=2000W×35×60s=4.2×106J，
此过程电热淋浴器的热效率：
η=×100%=×100%=90%．
答：(1)加热过程中水吸收的热量为3.78×106J；
(2)此过程电热淋浴器的热效率为90%．
【点评】
本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．
24、（1）9W， 13V；（2）9Ω或25Ω．
【解析】
（1）R1和R2串联，电压表测R2两端的电压，将滑片P移到某一位置时，I0.5A,R110Ω，R1两端的电压：U1IR10.5A10Ω5V,根据串联电路电压特点，U2UU118V5V13V, 电路中的总功率:PUI18V0.5A9W.(2)当R20时，电路中电流最大：Imax当R250Ω时，电路中电流最小：Imin ，据题意， ，解得R3，最小电流：Imin0.24A,R2两端的电压U2，未超过电压表量程，符合题意；另当电压表示数达到最大值15V时，电流最小，此时R3两端的电压为：U318V15V3V,最小电流：I ，电路中最大电流为1A ,据题意得：，解得：R39Ω,因此R3的阻值为9Ω或25Ω.

六、综合能力题（本大题共3小题，共18分）
25、超声波1大于上方加快比热容较大3111N地面
【解析】
(1) 倒车雷达利用反射的超声波来区分障碍物的距离，真空不能传声，超声波在真空中的传播速度是1．
(2)汽车尾部的导流板做成上平下凸的形状，导流板上方的空气流速小压强大，下方的空气流速大压强小，产生一个向下的压强差，可以增加轿车对地面的压力，提高车轮的抓地性能．
(3)冬天的时候汽车上需要打开暖气，通常情况下，暖气应吹向车内的上方，对空气进行加热时，空气受热分子运动加快，体积膨胀，密度减小，故热空气会上升，冷空气会下降，所以想要对整个车内的空气加热，将热空气吹向下方；
因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以供暖中用水做传热介质．
(4)汽车的速度v=118km/h=31m/s，由P=Fv可得：
拉力F== =3111N，
因为汽车做匀速直线运动，所以所受阻力和拉力相等，即f=F=3111N．
因为汽车驱动轮在前，匀速行驶时，前轮相对地面有向后运动的趋势，则地面给前轮一个水平向前的摩擦，这个摩擦力驱动汽车向前运动，故使汽车前进的牵引力的施力物体是地面．
26、电磁波 小于 电磁感应 D B 质量一定时，速度越大，动能越大，行驶中危险性大．
【解析】
（1）由短文内容可知，此种单车和手机之间是利用电磁波传递信息的；由c=λf得，电磁波的波长：λ=cf，由于电磁波传播速度不变，即频率越高，波长越小，因为1800GHz>2.4GHz，该GPS信号的波长小于手机蓝牙通信信号的波长；
（2）此种单车的第一代，在骑行过程中可将机械能转化为电能，是利用电磁感应现象实现的；
乐乐骑行的平均速度为：v=st=9km0.5h=18km/h；
（3）A．扫描二维码是光现象的应用，与声现象无关，故A错误；
B．D．照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故B错误，D正确；
C．二维码本身不发光，不是光源，故C错误；
（4）一个成年人在水平路面上骑车时的速度大约是4m/s，由v=可得，速骑行半小时行驶的路程：s=vt=4m/s×0.5×3600s=7200m，已知成年人在水平路面上骑车时所受阻力大约 20N，成人在水平路面上骑车时，平均消耗的能量等于人克服阻力所做的功，即平均消耗的能量为：W=fs=20N×7200m=144000J=1.44×105J，与2×105J 比较接近，故B正确；
（5）质量一定时，速度越大，动能越大，行驶中危险性大．
27、小于 17 摩擦 超声波 2.5 0.8
【解析】
机器人工作时，主机内部的气压小于大气压而产生吸力．
若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离约为．
根据压力一定时，接触面越粗糙，摩擦力越大，机器人采用凸凹材质的轮皮，可增大机器人与地面间的摩擦力．机器人返回自动充电是依据超声波导航的．
由可得，该机器人正常工作时的电流为．
充满电后至下一次自动充电前能够连续正常工作的最长时间为
．
