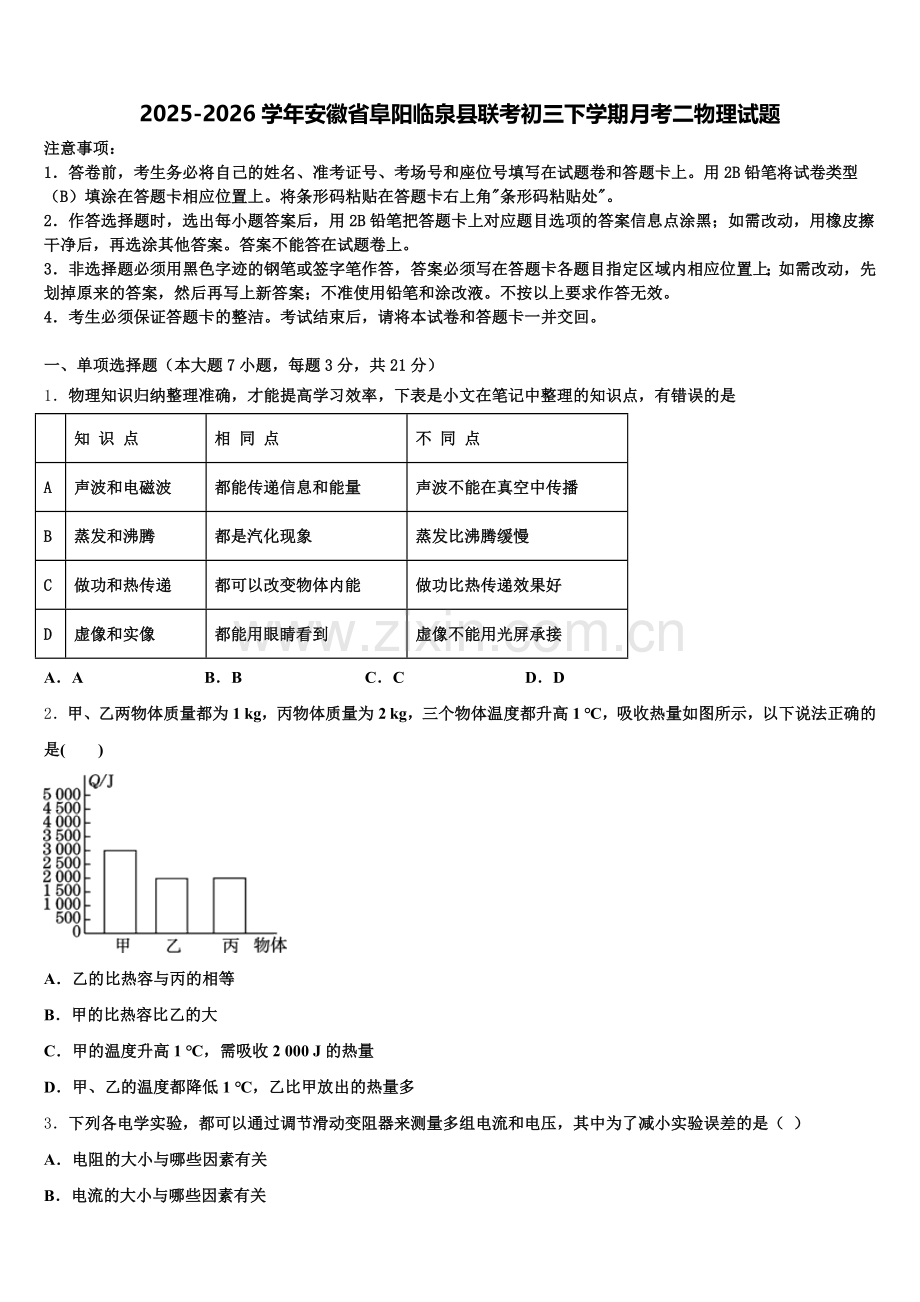

2025-2026学年安徽省阜阳临泉县联考初三下学期月考二物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．物理知识归纳整理准确，才能提高学习效率，下表是小文在笔记中整理的知识点，有错误的是

知 识 点
相 同 点
不 同 点
A
声波和电磁波
都能传递信息和能量
声波不能在真空中传播
B
蒸发和沸腾
都是汽化现象
蒸发比沸腾缓慢
C
做功和热传递
都可以改变物体内能
做功比热传递效果好
D
虚像和实像
都能用眼睛看到
虚像不能用光屏承接
A．A B．B C．C D．D
2．甲、乙两物体质量都为1 kg，丙物体质量为2 kg，三个物体温度都升高1 ℃，吸收热量如图所示，以下说法正确的是(　　)

A．乙的比热容与丙的相等
B．甲的比热容比乙的大
C．甲的温度升高1 ℃，需吸收2 000 J的热量
D．甲、乙的温度都降低1 ℃，乙比甲放出的热量多
3．下列各电学实验，都可以通过调节滑动变阻器来测量多组电流和电压，其中为了减小实验误差的是（ ）
A．电阻的大小与哪些因素有关
B．电流的大小与哪些因素有关
C．用“伏安法”测电阻器电阻
D．用“伏安法”测小灯泡功率
4．图示为某种物质熔化时温度随时间的变化的图象。根据图象，下列判断正确的是

A．该物质熔化过程持续了25min
B．该物质是晶体，熔点为80℃
C．在第30min，该物质处于固液共存状态
D．在第10min到第25min之间，由于物质温度不变，所以不吸收热量
5．某同学用如图甲所示的实验装置比较不同物质的比热容．用铁夹将温度传感器及分别盛有水和食用油的两个试管固定在铁架台上，温度传感器的探头部分与试管内的水和食用油良好接触，两只温度传感器通过数据采集线与计算机相连接．在计算机上打开与此仪器配套的专用软件，点击“开始记录”，同时打开红外加热器开关，对盛有水和食用油的试管进行加热，在计算机上可以得到相应的实验图线，如图乙所示．下列说法错误的是()

A．两个试管中必须盛有质量相同的水和食用油
B．同时打开红外加热器开关的目的是使水和食用油升高相同的温度
C．图线b表示水的温度随时间变化的规律
D．食用油的比热容为2.1×103 J/(kg·℃)
6．下列四幅图中，其运动过程主要利用浮力来实现的是（　　）
A．降落伞下降 B．飞机起飞
C．热气球升空 D．火箭发射
7．如图所示，用滑轮组把重为200N的货物在10s内匀速提高到9m高的楼上，所用拉力为80N，则总功和滑轮组的机械效率分别是（ ）

A．1800J 83.3%
B．2160J 80%
C．2160J 83.3%
D．1800J 80%
二、填空题（本大题7小题，共21分）
8．有时太阳还在地平线下面，我们就能看到它，这是因为太阳光发生了_____现象。
9．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象．当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=_____V，R2=_____Ω．

10．在“走进西藏”活动中，小明对藏民用面积很大凹面镜制成的太阳灶烧水（如图甲）很好奇．于是他利用不锈钢汤勺的内表面当作凹面镜，将平行的光正对“凹面镜”照射，光路如图乙．
使用太阳灶烧水，水壶应放在________（选填“a”、“b”或“c”）点．小明还观察到收集微弱电视信号的“卫星锅”（如图丙）也有类似结构，你认为“卫星锅”的凹形锅应选用对电视信号有很强_______（选填“反射”、或“吸收”）性能的材料．
11．暑假期间，爸爸带小兰去森林探险，她看见阳光透过树叶的隙在地上留下圆形光斑，光斑的形成是由于在同种介质中_____，同时还看见树林边溪水中的“游动的小鱼”这是由于_____在水中所成的虚像。
12．如图所示的电路，电源电压保持6V不变，闭合开关后，电流表A1的示数为0.3A，A的示数是0.5A，电阻R1的阻值是__Ω，电阻R2消耗的电功率是____W．

13． “蹦床”是体育比赛项目，“蹦床”的床面弹性很大，运动员可在上面反复弹跳．从高空落下的运动员刚好与水平床面接触的点为A点，能到达的最低点为B点，如图所示，运动员到达A点时，是处于_________（填“平衡”或“非平衡”）状态，到达B点时，是处于____________（填“平衡”或“非平衡”）状态．运动员从A点到B点的运动过程中，动能的变化情况是___________，蹦床弹性势能的变化情况是：___________．（后两空填“变大”、“变小”、“不变”、“先变大后变小”或“先变小后变大”）

14．摩擦起电不是创造了电荷，而是核外电子发生转移．如果将两根相同的塑料棒相互摩擦，塑料棒__________（选填“会”或“不会”）带电．
三、作图题（共7分）
15．请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中．

16．用笔画线代替导线，将如图连有开关的电灯和三孔插座接入家庭电路中。

17．用笔画线代替导线，将如图连有开关的电灯和三孔插座接入家庭电路中。
（_____）

四、实验题（本大题共5小题，共20分）
18．用粗糙程度不同的木板做如下实验：使小车自斜面顶端由静止开始滑下，比较小车在水平面上运动的距离（如图所示）．伽利略、牛顿等科学家曾多次做过类似的实验，并在此基础上分析推理得出著名的牛顿第一定律．请回答下列问题：

（1）为了得出科学结论，三次实验中需要控制小车在水平面的初速度相同，做法是__________．
（2）第二次实验中，当小车向右运动时，若所受重力突然消失，则其受到的摩擦力将__________．
（3）若在水平面铺上同种材料，让同一小车从不同高度由静止滑下，则还可以探究小车的关系__________（选填下列选项的序号）．
A．重力势能与质量
B．重力势能与高度
C．动能与质量
D．动能与速度
19．小华同学设计了如图所示的电路来测量一个阻值约为几百欧的电阻RX，他使用的电源电压为3V，电流表量程为（0～0.6A、0～3A），电压表量程为（0～3V，0～15V）：
①小华同学按照该如图甲所示电路图连接电路后，闭合开关，观察到电流表指针不偏转，示数为零电压表示数为2V，则他连按的电路出现该故障的原因是_____；
②在排除故障换用新元件后，经检查电路完好，闭合开关，逐渐减小滑动变阻器的接入电阻至最小时，电压表有示数，但电流表的指针偏转角度很小，电流太小的原因是_____，所以按小华所设计的电路来测量这个电阻是不合适的；
③为了测出电阻RX的阻值，老师给小华同学又提供了两个开关和一个电阻箱R（0﹣9999Ω，5A）电阻箱是一种可以调节电阻大小并且能够显示出阻值的变阻器，它的电路符号用表示，请你帮助小华同学设计一个能测出电阻阻值的实验电路，要求电路只连接一次。将你设计的实验电路图画在图乙虚线方框。

20．在用“伏安法”测量定值电阻的阻值的实验中。
（1）请用笔画线代替导线将图中电路连接完整，要求实验过程中滑动变阻器的滑片从左向右移动。（导线不能交叉）。
（_____________）
（2）正确连接好电路后，闭合开关发现电压表示数为，电流表无示数，移动滑片两表示数均无变化，则故障原因是_____。
（3）小华排除故障后，移动滑片到某一位置时电流表的示数如图乙所示，此时通过电阻的电流为_____；若要增大电阻两端的电压，应将滑片向__________（选填“左”或“右”）端移动。
（4）小华测量的数据如下表所示，则定值电阻的阻值为___________。
（5）小亮测量的数据如下表所示，则小亮在实验中存在的问题可能是：__________。
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.41
0.52
实验人：小华
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.20
0.10
实验人：小亮

21．在探究“光从空气斜射入水和油中时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论．经讨论，同学们认为这一方案是可行的，于是进行了探究实验．
要实现探究目标，他们应选择图乙中的________(选填字母序号)两图实验． 实验时，同学们在水槽底部贴上一把自制纸质刻度尺，这样做的目的是________． 某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油中时，________对光的偏折本领较大．
22．小明利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压U为6V且保持不变，实验用到的电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

(1)按照图甲电路，用笔画线代替导线将图乙实物电路连接完整．
（______）
(2)开始实验，改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的关系图像．
①小明将5Ω的电阻接入电路，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____．
②排除故障，小明将5Ω定值电阻更换为10Ω定值电阻再闭合开关，他们应该将滑动变阻器的阻值调_____(选填“大”或“小”)直到电压表示数为_____V，再记录电流表示数。
③观察图像丙可知，小明选用的滑动变阻器最大阻值至少为_____Ω．
④由图像丙可以得出的结论是_____．
(3)完成上述实验后，小明又利用上述部分器材重新设计了电路(增加了一个开关)如图丁所示，测量另一只小灯泡的额定功率，已知这只小灯泡正常工作的电流为I1．请完成实验步骤：

①只闭合开关S1，移动滑动变阻器R2的滑片，_____；
②只闭合开关S2，_____，读出电流表的示数为I2；
③则小灯泡的额定功率表达式为P额=_____．(已知电源电压U，用已知物理量符号表示)
五、计算题（本大题共2小题，共13分）
23．一只质量为0.1kg的平底玻璃杯内装有质量为0.1kg的水，杯中水深0.1米，底面积为8cm2，放在水平桌面上，已知ρ水=1.0×103kg/m3，g=10N/kg，求水对杯底的压强；杯子对桌面的压强．
24．杠杆平衡时，动力F1的大小为10牛，阻力F2的大小为40牛，阻力臂L2为0.1米，求动力臂L1的大小．
六、综合能力题（本大题共3小题，共18分）
25．《xx晚报＞＞xx年x月x日A4版报道了一则新闻（标题：氮气泄露，夏现冬景）． 本报讯：昨晚，xx市建宁路上一停车场内发生氮气泄露事故，现场周围“寒气”逼人，车厢挂起冰柱，地面结了厚厚一层冰．
昨晚10点左右，建宁路上一家名为“的士”的休闲中心的一名工作人员突然发现停车场里的一辆大型槽罐车尾部不断冒出白烟，并且越来越大，当他走过去一看，被现场的情景吓了一跳，只见车尾部开始结冰，车厢下端已有10cm长的冰柱，而液体刚滴到地面上就开始凝固．原来，这辆属于南京气体产品公司的槽罐车满载液态氮，车尾部冒出的白烟就是车罐内液态氮发生泄露的表现．据介绍，氮气具有快速制冷的效果，如果有足够多的氮，可以在很短时间内将周围气温降低到零下50℃，情况比较危险…
小盼是个爱动脑筋的好孩子，阅读了这则新闻后，提出了下面的问题，你能帮她解答吗： 氮气是空气的主要成分，常温常压下是气态，可槽罐车里液态氮是怎么形成的？ 车罐内液态氮发生泄露时为何会冒出“白烟”？ 根据所学的物理知识，文中似乎有两处不妥，你能指出来并加以改正吗？
26．阅读《超导材料》
超导材料
1911 年，荷兰科学家昂内斯（Onnes）用液氦冷却水银时发现，当温度下降到 4.2K（-268.98℃时）时，水银的电阻完全消失。1913 年昂内斯在诺贝尔领奖演说中指出:低温下金属电阻的消失“不是逐渐的，而是突然的”，水银在 4.2K 进入了一种新状态，由于它的特殊导电性能，可以称为超导态。后来他发现许多金属和合金都具有与上述水银相类似的低温下失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为临界温度，具有超导电性的材料称为超导材料或超导体。
1933 年，迈斯纳和奥克森菲尔德两位科学家发现，如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为“迈斯纳效应”。
根据临界温度的不同，超导材料可以被分为:高温超导材料和低温超导材料。但这里所说的“高温”只是相对的，其实仍然远低于冰点 0℃，对常温来说应是极低的温度。20 世纪 80 年代是超导电性探索与研究的黄金年代。1981 年合成了有机超导体，1986 年缪勒和柏诺兹发现了一种成分为钡（Ba）,镧（La）、铜（Cu）,氧（0）的陶瓷性金属氧化物，其临界温度提高到了 35K。由于陶瓷性金属氧化物通常是绝缘物质，因此这个发现的意义非常重大，缪勒和柏诺兹因此而荣获了 1987 年度诺贝尔物理学奖。后来包括中国在内的世界上部分国家又陆续发现临界温度 100K以上的高温超导材料。
高温超导材料的用途非常广阔，由于其具有零电阻和抗磁性，用途大致可分为三类:大电流应用（强电应用）、电子学应用（弱电应用）和抗磁性应用。大电流应用即前述的超导发电、输电和储能;电子学应用包括超导计算机、超导天线、超导微波器件等；抗磁性主要应用于磁悬浮列车和热核聚变反应堆等。请根据上述材料回答下列问题:
许多金属和合金具有在低温下会失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为_____温度。超导体_____（选填“适合”或“不适合”）用来制作电饭锅的发热装置。如图所示，在甲、乙两图中能表示“迈斯纳效应”的是_____图。高温超导材料的超导电性可以应用于_____。
27．随着现代社会对住宅节能标准的不断提高，办公楼、住宅的玻璃门窗通常采用真空玻璃．其结构特点是将两块玻璃边部密封在一起，通过抽气口将两层玻璃之间抽成接近真空并用玻璃柱支撑，如图所示．

这种玻璃既不影响采光，又能隔音，还能起到冬天保暖、夏天隔热的作用，为人们营造了一个安静，舒适的环境．但双层真空玻璃制作和安装成本较高，如果安装或使用不当，容易造成玻璃破裂，影响居住环境的安全．
（1）双层真空玻璃“既不影响采光，又能隔音”的原因是： _________________．
（2）双层真空玻璃容易破裂的一个重要原因是中空部分接近真空，由于_______的作用会将玻璃板压碎．
（3）请判断：双层真空玻璃________（选填“能”或“不能”）屏蔽无线电波信号．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A.声波的传播需要介质，可以在固体、液体和气体中传播，但不能在真空中传播；电磁波可以在真空中传播；声波和电磁波都能传递信息都具有能量，故正确；
B. 蒸发和沸腾都是汽化的两种方式，不同是蒸发在任何温度下进行，只在液体表面发生；沸腾在一定的温度下，在液体内部和表面同时发生的剧烈的汽化现象，故正确；
C. 改变物体的内能方法是做功和热传递，做功是一种形式的能量转化为另一种形式的能量；热传递是能量从一个物体转移到另一个物体上，做功和热传递改变内能的效果是相同的，故错误；
D. 实像是实际光线会聚而成的，虚像是实际光线反向延长线相交而成，实像能在光屏上呈现出，而虚像则不能；成实像时，像与物总是位于透镜的两侧，成虚像时，像与物总是位于透镜的同侧，故正确。
2、B
【解析】
A.根据Q=cm△t，乙丙的质量和吸收的热量相同，比热容与温度变化成反比，乙的温度变化小，乙的比热容比丙的大，A错误；
B. 根据Q=cm△t，甲乙质量相等，温度变化相同，比热容与吸收热量成正比．甲吸收热量比乙多，因此甲的比热容与乙的大，B正确；
C. 从图像看出，甲的温度升高1℃，需吸收3000J的热量，C错误；
D.根据B选项分析，甲、乙的温度都降低1℃，甲比乙放出的热量多，D错误；
3、C
【解析】
解：A、电阻的大小与导体的长度、材料、横截面积有关，探究电阻大小与哪些因素有关的实验中，需要通过控制变量法测出多组数据，总结普遍规律，不合题意；
B、在研究电流的大小与哪些因素有关的实验中，要通过滑动变阻器控制电路中的电压，测量多组数据，也是为了寻找普遍规律，不合题意；
C、在“伏安法”测电阻器电阻的实验中，要通过多次测量，得到多个电阻值，再求其平均值，是为了减小实验误差，符合题意；
D、在“伏安法”测小灯泡功率的实验中，通过调节滑动变阻器来测量多组数据，是为了观察灯泡亮度与实际功率的关系，从而寻找普遍性的规律，不合题意．
故选C．
4、B
【解析】
明确图象中横纵坐标所表示的内容，可以看出物质的温度整体呈上升趋势，且有一段时间物质吸热但温度不再高，说明这是晶体熔化的图象，进而可以判断出对应的熔点温度；熔化前处于固态，熔化过程后处于固液共存状态、熔化完成处于液态。
【详解】
分析图象可知，图象中呈水平的一段所对应的温度80℃就是该物质的熔点，该物质有固定的熔化温度，是晶体，该物质从第10分钟开始熔化，到第25分钟左右结束，约进行了15分钟，熔化过程吸热温度不变，故AD错误，B正确；
C、在第30min熔化完成，该物质处于液态，故C错误。
故选B。
5、B
【解析】
（1）比较水和食用油的吸热能力，要控制水与油的质量相等、初温相等；
（2）相同的加热器对其加热时，即表明在相同的时间内两种液体所吸收的热量是相同的，所以加热时间的长短，表明液体吸收热量的多少；
（3）质量相同的不同物质升高相同的温度，比热容大的吸收的热量较多；
（4）根据图像，水和食用油升高的温度相同，加热时间表示的是吸收热量之间的关系，根据吸热的关系结合公式便可求出食用油的比热容．
【详解】
A．为了便于比较水和食用油吸热能力的强弱，实验除让两个试管内的水和食用油初温相同外，实验前还必须控制水和食用油的质量和初温相同，故A正确；
B．同时打开红外加热器开关的目的是使水和食用油吸收的热量相同，而不是升高相同的温度，故B错误；
C．水的比热容比食用油的大，根据，在加热时间和质量都相同时，温度升的低的比热容大，据此判断b表示水的温度时间图像，故C正确；
D．由图乙知，水和食用油均升高相同的温度，水吸收的热量是食用油吸收热量的2倍，则，可得，故D正确；
故选B。
解决此题要学会用控制变量法进行分析，把吸收的热量转化为通电时间的长短，考查了学生对数据的分析和理解，是中考中常见的题目．
6、C
【解析】
A．降落伞下降是因为重力的作用，故A不符合题意；
B．飞机机翼上方空气流速快，压强小，下方空气流速慢，压强大，于是产生向上的升力而起飞，故B不符合题意；
C．热气球升空是利用浮力工作的，故C符合题意；
D、火箭发射是利用物体间力的作用是相互的原理来升空的，故D不符合题意。
故选：C。
7、C
【解析】
有用功：W有用=Gh=200N×9m=1800J，由图可知，n=3，则绳端移动的距离：s=nh=3×9m=27m，拉力做的总功：W总=Fs=80N×27m=2160J，滑轮组的机械效率：．故选C．

二、填空题（本大题7小题，共21分）
8、折射
【解析】
由于大气层上疏下密，光线穿过大气层连续发生折射，看到了太阳的虚像，但真实的太阳还在地平线以下。
9、8 5
【解析】
（1）由图象知，R1的电流为0.2A时，电压为2V，所以R1的阻值为：
；
根据电路图，当只闭合S1、S2时，R1与L串联，电压表测灯泡两端电压．
由图象知，灯泡两端电压为2V时的电流为0.6A，串联电路中电流处处相等，即通过R1的电流也为0.6A，所以R1两端的电压为：

所以电源电压为：
；
（2）当只闭合S2、S3时，R2与L串联，电压表仍测灯泡两端电压；
灯泡两端电压为4V，由图象知，此时通过灯泡的电流为0.8A，
串联电路电流处处相等，所以，
R2两端的电压为：

根据得R2的阻值为：
．
点睛：重点是欧姆定律的应用，要能根据图象获得有用信息是关键，再利用串联电路电流和电压的规律可解答电源电压，以及R2的阻值．
10、b 反射
【解析】
（1）凹面镜对光线有会聚作用，在焦点温度最高，太阳灶是利用的凹面镜，所以烧水时，应将水壶应放在焦点位置，即应放在图乙中的b点，
（2）卫星锅对信号有反射作用，所以，能收集微弱电视信号，故“卫星锅”凹形锅面应选用对电视信号有很强反射性能的材料．
本题主要考查的是凹面镜的反射作用，是一道基础题．
11、光沿直线传播 光的折射
【解析】
阳光透过树叶的缝隙在地上留下圆形光斑，这是小孔成像现象，是光的直线传播形成的；溪水中的“游动的小鱼”是由于水中的鱼发出的光经过折射，进入人眼，看到的是鱼的虚像。
12、20 1.2
【解析】
由电路图可知,两电阻并联,电流表A测干路电流,电流表A1测R1支路的电流．
电阻R1的阻值：
R1===20Ω
因并联电路中干路电流等于各支路电流之和，
所以,通过R2的电流：
I2=I−I1=0.5A−0.3A=0.2A；
电阻R2消耗的电功率:
P2=UI2=6V0.2A=1.2W
13、非平衡 非平衡 先变大后变小 变大
【解析】
运动员到达A点时，由于受到重力的作用，受力不平衡，不是平衡状态；到达B点时，弹力大于重力，受力不平衡，不是平衡状态；运动员从A点到B点的运动过程中，蹦床发生形变，形变变大，弹性势能变大，速度变小，动能变小，动能转化为弹性势能；人下落时，速度变大，动能变大，当蹦床的弹力等于重力时，动能最大；继续下落时，由于弹力大于人的重力，人的速度变小，动能变小．
14、不会
【解析】
摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体上，得到电子的带负电，失去电子的带正电，当两根相同的塑料棒互相摩擦时，由于组成塑料棒的原子的原子核对核外电子的束缚能力相同，故电子不会发生转移，所以塑料棒不会带电．

三、作图题（共7分）
15、
【解析】
三孔插座按照左零右火中地线的规则来接线，灯泡与开关是串联的，且开关应接在火线的一端，如图：

16、
【解析】
首先辨别上面三根线地线、火线、零线。灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：

17、
【解析】
首先辨别上面三根线地线、火线、零线。灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：

四、实验题（本大题共5小题，共20分）
18、让小车从斜面同一高度滑下 消失或者摩擦力为0N BD
【解析】
(1)要研究小车在水平面上滑行的距离，必须控制变量，即控制控制小车的初速度相同，即让小车从斜面的同一高度滑下；
(2) 若所受重力突然消失，则其对桌面的压力将消失，根据摩擦力的产生条件可知，此时摩擦力消失或者摩擦力为0N；
(3) 若在水平面铺上同种材料，让同一小车从不同高度由静止滑下，根据控制变量法思想可知，在小车质量保持不变的情况下，小车初始状态具有不同的高度（与重力势能有关），小车下滑至平面时时具有不同的速度（与动能有关），通过观察小车在粗糙程度相同的水平面滑行的距离既可以探究小车的重力势能与高度的关系，也可以探究动能与速度的关系，故BD选项符合题意；
19、电流表被短路 电源电压太小（或电阻太大） 或
【解析】
①因为电流表指针不偏转，示数为零，所以可能是电流表出现了短路或Rx出现了断路；图中电压表测待测电阻的电压，又因为电压表的示数不等于电源电压，则不是由于电阻断路造成的（若电阻断路，则电压表与电源连通，电压表示数应为3V），故可判断电路的故障是电流表短路；
②由于电源电压为3V，而电阻Rx的阻值大约为几百欧，根据欧姆定律可知电路中的电流太小；所以按小明所选的器材不能用伏安法测出该电阻的值。
③电源电压为3V，根据分压原理，当两个串联的电阻阻值大小相等时，每个电阻分得的电压也相等，所以可以将Rx与电阻箱串联，电压表并联在Rx的两端，改变电阻箱连入电路中的电阻大小，当电压表示数为1.5V时，则电阻箱的阻值为待测电阻；电路如图2所示：

另解：只闭合S、S1，将待测电阻与变阻器串联，电压表与待测电阻并联，移动变阻器的滑片，使电压表示数U；
只闭合S、S2，将电阻箱与变阻器串联，电压表与电阻箱并联，移动变阻器的滑片，使电压表示数U；
根据等效替代法，则电阻箱的阻值为待测电阻；如图3所示；

20、 电阻断路 0.12 右 4.9 电压表并联在滑动变阻器两端
【解析】
(1)要求滑动变阻器的滑片从左向右移动，故接左上接线柱和右下接线柱，如下图所示：
；
(2)闭合开关后，发现电流表无示数，说明电路可能断路；电压表示数为2.8V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，而与电压表并联的电阻断路了，此时电压表串联在电路中测电源电压；
(3)图中电流表的量程为0−0.6A，分度值为0.02A，示数为0.12A；根据串联电路的分压作用，若要增大电阻两端的电压，应减小滑动变阻器的电阻，从而减小滑动变阻器分的电压，滑片P向右端移动；
(4)根据表格中的数据第一次测得，第二次测得，第三次测得，则R1的值是：；
(5)根据小亮的数据可知，电流越来越小，由欧姆定律的变形公式U=IR可知，定值电阻的电压变小，由串联电路电压的规律可得，变阻器的电压变大，故应该是电压表并联在滑动变阻器两端了。
21、B、D 记录每一次光斑的位置 油
【解析】
（1）由控制变量法可知，要探究水和油对光的偏折本领大小，必须控制入射角和液面的高度相同，故应选B、D两图；
（2）在水槽底部贴上一把自制纸质刻度尺，目的是为了记录液体对光的偏折的光斑的位置，比较液体对光的偏折程度，体现了转换法的思想；
（3）根据记录，油中光斑的位置距离空气比较远，因此油对光线的偏折程度大，对光的偏折本领较大．
22、 R短路 大 2.5 35 当电压一定时，电流与电阻成反比例 使电流表示数为I1 保持滑动变阻器R2的滑片不动 I12(-)或I1(U-)或UI1-
【解析】
（1）滑动变阻器按一上一下的原则串联在电路中，所以应将滑动变阻器的上方接线柱相连组成电路，根据电路图电压表与电阻R并联，如下图所示：

（2）①小明将5Ω的电阻接入电路，闭合开关，发现电流表有示数，说明电路是通路，电压表无示数，说明无电流通过电压表，电路中的故障可能是电阻R短路；
②在用10Ω电阻替换5Ω电阻后，由于10Ω电阻两端的电压变大，所以应增大滑动变阻器接入电路中的电阻，减小电路中的电流，使电压表的示数达到2.5V；
③根据串联电路分压的知识，当电阻R=25Ω时，滑动变阻器的阻值最大，由图象知，此时电路中的电流为0.1A；由I=得，R总===60Ω，所以R滑=R总−R=60Ω−25Ω=35Ω；
④分析图丙图象，曲线上每点对应的电流和电阻的乘积都等于2.5V，由此得出结论：电压一定时，导体中的电流与电阻成反比；
（3）完成上述实验后，小明又利用上述部分器材重新设计了电路(增加了一个开关)如图丁所示，测量另一只小灯泡的额定功率，已知这只小灯泡正常工作的电流为I1，请完成实验步骤：
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；此时电路总电阻R总=RL+R2=；
②只闭合开关S2，保持滑动变阻器滑片位置不变，读出电流表的示数为I2；此时滑动变阻器的阻值R2=；
③小灯泡额定功率的表达式P额=I12RL=I12(-)，或P额=I1(U-)，或P额=UI1-。

五、计算题（本大题共2小题，共13分）
23、1000Pa 2500Pa
【解析】
（1）水对杯底的压强：p＝ρgh＝1.0103kg/m310N/kg0.1m＝1000Pa；（2）杯子对桌面的压力：F＝G总＝（m杯m水）g＝（0.1kg0.1kg）10N/kg＝2N，杯子对桌面的压强：p′＝＝＝2500Pa．
24、0.4米
【解析】
由杠杆平衡条件得：F1×L1=F2×L2，即：10N×L1=40N×0.1m，解得：L1=0.4m.

六、综合能力题（本大题共3小题，共18分）
25、（1）车内压强比较大，气态氮气在加压的情况下，到了车内液化成氮水，这样将气体进行液化是减小了氮气的体积，便于运输；（2）液态氮在漏出后，迅速汽化成氮气而吸收大量的热使周围温度降低，空气中的水蒸气遇冷液化成水即是“白烟”；（3） “而液体刚滴到地面上就开始凝固”：氮水泄漏后立即汽化，而无液体流到地上； “据介绍，氮气具有快速制冷的效果”：液氮具有快速制冷效果而非氮气．
【解析】
（1）使气体液化的方式有两种，分别是降低温度和压缩体积，明显槽罐车在普通的环境中，应该是通过压缩体积的方式是气体液化的，且压缩后体积减小，便于运输．（2）“白烟”是由于液氮汽化时，吸收大量的热，降低了周围的环境温度，空气中的水蒸气遇冷液化而形成的．（3）文中提到的氮气凝固是不正确的，液体要放热才可能会凝固，而周围环境的温度远高于液氮的温度，所以说法错误．改正为：氮水泄漏后立即汽化，而无液体流到地上；两者：“氮气具有快速制冷的效果”也是不合适的，因为有制冷效果的是液氮，而非氮气，常温下的氮气是没有制冷效果的．
（1）使气体液化的方法有两种：降低温度、压缩体积；（2）所谓“白烟”是由水蒸气液化形成的小水滴；（3）仔细阅读材料内容，根据所学到的热现象的相关知识从文中找出不妥之处．
26、临界 不适合 乙 大电流应用：超导发电、输电和储能
【解析】
（1）许多金属和合金，当温度下降到某一值时，其电阻完全消失。这一温度称为临界温度。
（2）超导体没有电阻。根据焦耳定律，导体没有电阻，通电时就不会发热，所以超导体不适合用来制作电饭锅的发热装置。
（3）文中提到：“如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为‘迈斯纳效应’。”故能表示“迈斯纳效应”的是乙图。
（4）高温超导材料具有零电阻特性，即超导电性，可以应用于大电流应用：超导发电、输电和储能。
27、光可以在真空中传播，而声音不能在真空中传播 大气压强 不能
【解析】
①双层真空玻璃“既不影响采光，又能隔音”，其主要是因为光可以在透明物质中传播，声音不能在真空中传播．
②双层真空玻璃容易破裂的一个重要原因是中空部分接近真空，由于大气压强的作用会将玻璃板压碎．
③无线电波信号属电磁波，电磁波可以透过玻璃进行传播，因此，双层真空玻璃不能屏蔽无线电波信号．
