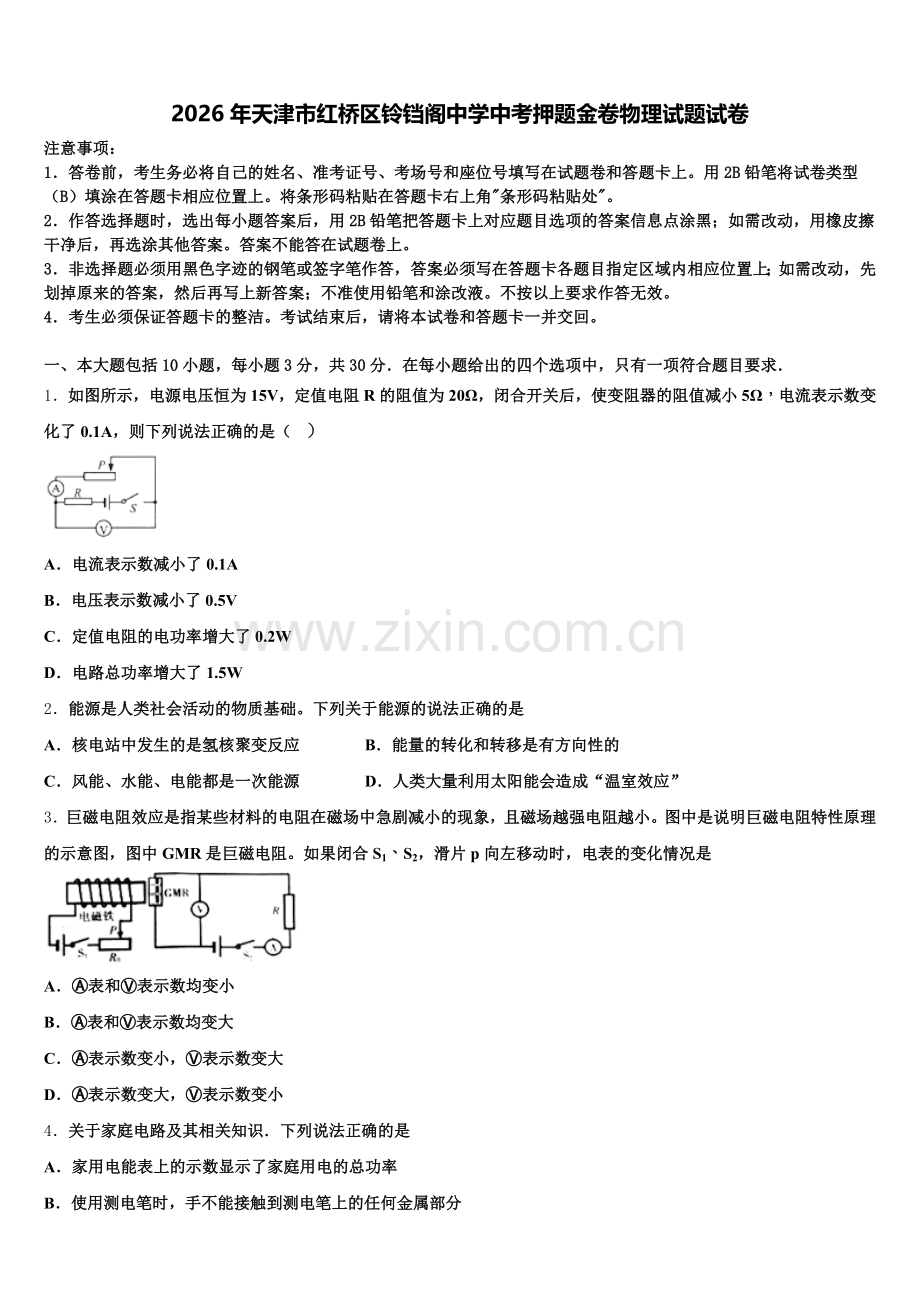

2026年天津市红桥区铃铛阁中学中考押题金卷物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示，电源电压恒为15V，定值电阻R的阻值为20Ω，闭合开关后，使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则下列说法正确的是（ ）

A．电流表示数减小了0.1A
B．电压表示数减小了0.5V
C．定值电阻的电功率增大了0.2W
D．电路总功率增大了1.5W
2．能源是人类社会活动的物质基础。下列关于能源的说法正确的是
A．核电站中发生的是氢核聚变反应 B．能量的转化和转移是有方向性的
C．风能、水能、电能都是一次能源 D．人类大量利用太阳能会造成“温室效应”
3．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小。图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1、S2，滑片p向左移动时，电表的变化情况是

A．Ⓐ表和Ⓥ表示数均变小
B．Ⓐ表和Ⓥ表示数均变大
C．Ⓐ表示数变小，Ⓥ表示数变大
D．Ⓐ表示数变大，Ⓥ表示数变小
4．关于家庭电路及其相关知识．下列说法正确的是
A．家用电能表上的示数显示了家庭用电的总功率
B．使用测电笔时，手不能接触到测电笔上的任何金属部分

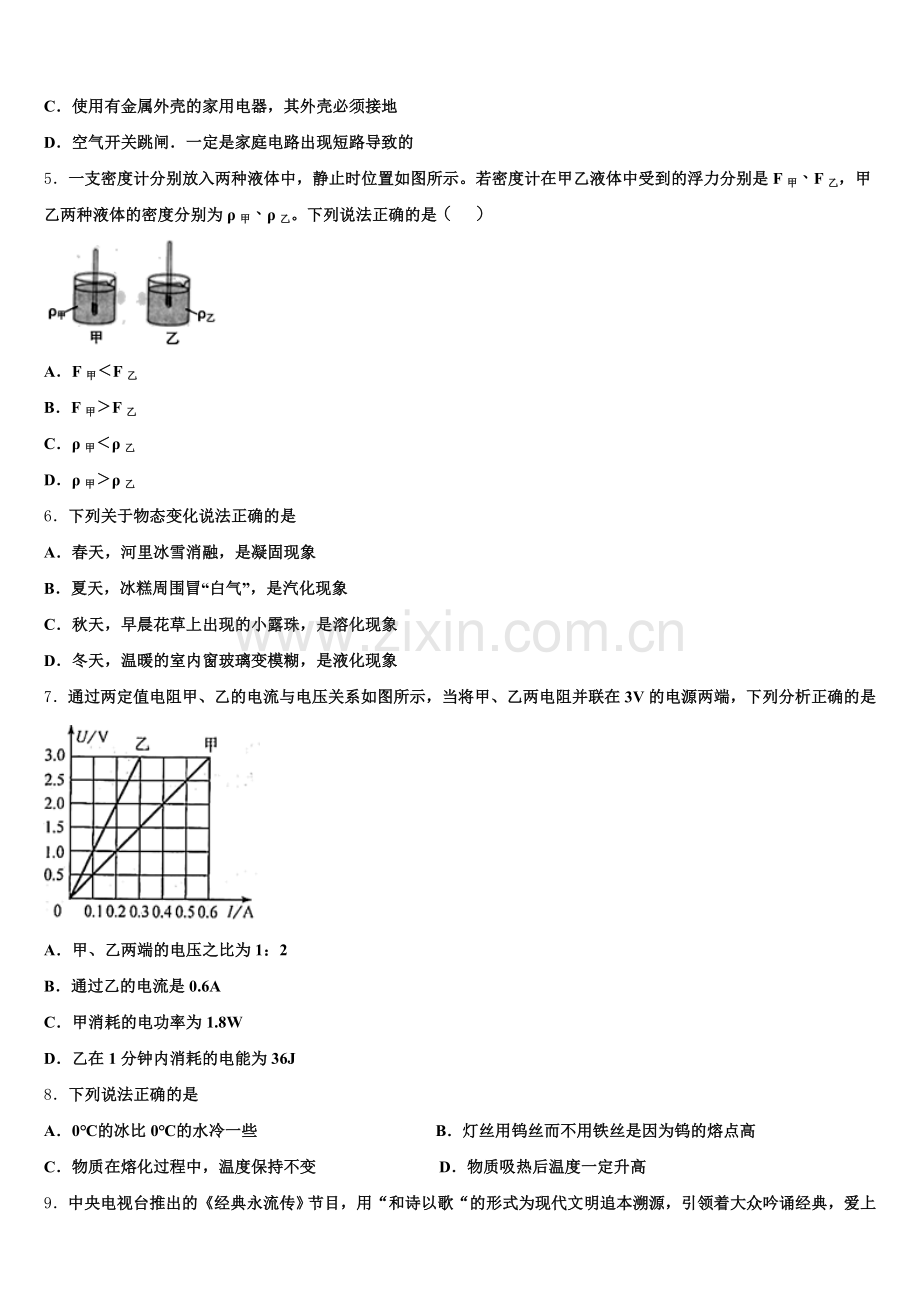

C．使用有金属外壳的家用电器，其外壳必须接地
D．空气开关跳闸．一定是家庭电路出现短路导致的
5．一支密度计分别放入两种液体中，静止时位置如图所示。若密度计在甲乙液体中受到的浮力分别是F甲、F乙，甲乙两种液体的密度分别为ρ甲、ρ乙。下列说法正确的是（ ）

A．F甲＜F乙
B．F甲＞F乙
C．ρ甲＜ρ乙
D．ρ甲＞ρ乙
6．下列关于物态变化说法正确的是
A．春天，河里冰雪消融，是凝固现象
B．夏天，冰糕周围冒“白气”，是汽化现象
C．秋天，早晨花草上出现的小露珠，是溶化现象
D．冬天，温暖的室内窗玻璃变模糊，是液化现象
7．通过两定值电阻甲、乙的电流与电压关系如图所示，当将甲、乙两电阻并联在3V的电源两端，下列分析正确的是

A．甲、乙两端的电压之比为1：2
B．通过乙的电流是0.6A
C．甲消耗的电功率为1.8W
D．乙在1分钟内消耗的电能为36J
8．下列说法正确的是
A．0℃的冰比0℃的水冷一些                                    B．灯丝用钨丝而不用铁丝是因为钨的熔点高
C．物质在熔化过程中，温度保持不变                       D．物质吸热后温度一定升高
9．中央电视台推出的《经典永流传》节目，用“和诗以歌“的形式为现代文明追本溯源，引领着大众吟诵经典，爱上古诗词。其中赵照和齐豫传唱的余光中的《乡愁》，带给观众们深深地感动。他们声情并茂的引吭高歌，完美的诠释了乡愁的意境!其中“引吭高歌”的“高”是指声音的
A．音色 B．响度 C．音调 D．频率
10．关于物理测量仪器的使用，下列说法中正确的是
A．用刻度尺测量长度时，一定要从零刻度线开始且要估读
B．用温度计测量液体温度时，温度计的玻璃泡不能碰到容器底或容器壁
C．用托盘天平测量物体质量的过程中，发现横梁不平衡时可调节平衡螺母
D．用弹簧测力计测量拉力时，弹簧测力计一定要保持竖直
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为______V，滑动变阻器R1的最大阻值为_____Ω，电阻R2的阻值为_______Ω．

12．2018年10月23日，港珠澳大桥正式开通．一辆小客车上的乘客看到桥两边的路灯在不停地后退，这是乘客选择了_______为参照物．图甲和图乙分别为在港珠澳大桥某地拍摄的距离和限速指示牌，若汽车受到的阻力恒为3600N，则小客车从此位置到澳门出口至少需要______h，这辆汽车的最大功率为__________W．

13．如图所示,用手把一个圆柱体物块浸没在水中．物块的上表面受到水的压力大小为14.7 N,它的下表面受到水的压力大小为20.5 N,物块受到的浮力大小为_________N,浮力的方向为_________;若物块重为8 N,放手后这个物块将_________(选填“上浮”“悬浮”或“下沉”)．

14．甲、乙两车同时开始向西做匀速直线运动，甲的图如如图所示，乙的速度为2米/秒．则甲运动6米所用的时间是_____秒，乙运动9秒所通过的路程是______米；如果以乙车为参照物，甲车是_____（选填“向东”、“静止”或“向西”）运动的．

15．如图所示，重力为G的均匀木棒竖直悬于O点．在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中力F______（选填“变大”“变小"或“不变”）．

16．春暖花开的一天，小明到理工大学校园内赏花，随着气温的升高，花香越来越浓，这是因为温度越高，_____造成的；看到湖水中的鱼游来游去，实际是由于光的折射所成的_____像；突然听到有人在背后喊他的名字，他没有回头看就确定是小华，他是通过声音的_____来判断的。小华自行车的轮胎有很深的花纹，是通过_____来增大摩擦的。
17．把图所示实验中观察到的弹簧秤和量筒的示数记录在表格中，并计算出相应的物理量．

物重（N）
物体在水中弹簧秤的示数（N）
物体受到
的浮力（N）
物体排开水
的体积（m3）
物体排开的
水重（N）
_____
_____
_____
_____
_____
从实验得到结论是：_____．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，请连成符合安全用电原则的照明电路．
（_____）

19．根据如图所示的实物连线图，在答题卡上相应的位置画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）．
（____）

20．某班同学做“测量小灯泡电功率”的实验．被测小灯泡的额定电压为3.8V,电阻约为10,实验室有如下器材：

电源（电压为6V）、电流表（0~0.6A，0-3A）、电压表（0~3V，0~15V）、开关各一个导线若干，滑动变阻器．某同学设计的电路如图1所示：
（1）请用笔画线代替导线，将图中的实物电路连接完整，要求：当滑动变阻器的渭片向右移动时，灯泡变亮．
（_____）
（2）正确连接好电路，开关闭合后，小亮发现电流表的指针偏转情况如图2所示，其原因是_______（选填“A”或“Ｂ”）
A．电流表没调零
B．电流表正负接线柱接反了
（3）如表为同字们在实验中记录的数据，则小灯泡的额定功率是_____W
实验序号
电压表示数/V
电流表示数/A
1
3.0
0.36
2
3.8
0.40
3
4.0
0.42
（4）分析表中的数据发现灯丝的电阻是变化的，这说明______________________________．
21．如图所示，这是小强同学设计的测牛奶密度的实验步骤及他的操作示意图：

A．测出空杯子的质量为m1（如图A）；
B．将一袋牛奶倒一部分在空杯中，测得总质量为m2（如图B）;
C．将杯中的牛奶再倒入量筒中，测得其体积为V（如图C）;
D．计算出牛奶的密度ρ．.小强测得牛奶的质量m=_______g；请你帮小强计算出牛奶的密度ρ= ____kg/m3;请你帮小强设计的实验步骤有明显的瑕疵，由于往量筒中倒入牛奶时不可能倒尽，因此按他设计的步骤测出的牛奶密度值将 _____（选填“偏大”或“偏小”）细心而聪明的你一定已经发现，只要调整一下操作顺序就可以避免这一瑕疵，说说你调整后的顺序___________（请重新排列ABCD的顺序）．
22．甲、乙两位同学做“用电流表、电压表测电阻”实验．两位同学所用器材完全相同，电源电压为6V，待测电阻的阻值约为10Ω，滑动变阻器标有“20Ω1.5A”．
甲同学设计的测量电路如图（a）．
①在开关闭合前，滑动变阻器的滑片应置于最_____端；
②导线A、B、C、D中有一根连接错误，这根导线是_____；
③改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零．且保持不变，而电流表示数始终为零，已知导线及各接线柱连接完好，则电路中的故障是_____．
④改正故障后，甲同学闭合开关，将滑动变阻器的滑片P移到某一位置时，两电表示数如图（b），由此可求得此时测得电阻值Rx＝_____．乙同学将测得的三组数据记录在表格中，甲同学发现乙同学的实验数据存在问题，请你判断甲同学说的是否正确_____（选填“是”或否“），并简述你的理由_____．
物理量
实验序号
电压（V）
电流（A）
电阻（Ω）
电阻平均值（Ω）
1
1
0.1
/
/
2
3.5
0.34
/
3
4
0.42
/

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．某电饭锅铭牌如图甲所示，图乙是其原理示意图，某天，善于探究的小腾突发奇想，将电饭锅内的两根电热丝改装为如图丙所示的连接方式，
通过计算，分析R1和R2的阻值各是多少？求改装后，电饭锅的高温档和保温档的功率各是多大？
24．如图所示，电源电压为6V，小灯泡标有“3V1.8W”．当闭合开关S，把滑动变阻器的滑片P移到R的中点时，小灯泡正常发光，试求：（不考虑温度对小灯泡电阻的影响）
小灯泡正常工作时的电流．滑动变阻器R的最大阻值．当变阻器的滑片P移到a端时闭合开关S，电流在1min内所做的总功是多少？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
由图可知，变阻器R变与R串联在电路中，电压表测滑动变阻器两端电压，电流表测电路中电流；A、使变阻器的阻值减小5Ω，根据串联电路的电阻特点可知总电阻变小，由于电源电压不变，根据I＝可知电路中电流变大，所以电流表示数变化了0.1A，应是增大0.1A，故A错误；B、设原来变阻器接入电路的阻值为R变，变阻器的阻值减小5Ω后，此时变阻器接入电路的阻值为R变-5Ω，由题意可知：△I＝I2-I1＝0.1A，即：＝0.1A，所以：＝0.1A，解得：R变＝10Ω，R变＝-45Ω（舍去），所以，I1＝＝0.5A，I2＝＝0.6A，则电压表示数变化量：△U变＝I2（R变-5Ω）-I1R变＝0.6A×（10Ω-5Ω）-0.5A×10Ω＝-2V，所以电压表示数减小了2V；故B错误；C、定值电阻电功率的增大量：△P1＝I22R-I12R＝（0.6A）2×20Ω-（0.5A）2×20Ω＝2.2W，故C错误；D、总功率的增大量：△P＝UI2-UI1＝15V×0.6A-15V×0.5A＝1.5W，故D正确．故选D．
点睛：（1）由图R与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测的电路中电流，根据欧姆定律判断电流表示数变化情况；（2）根据串联电路的特点和欧姆定律先求出变阻器连入电路的阻值，然后分别根据电功率公式求出功率．
2、B
【解析】
A．核电站是利用核能发电的，它的核心设备是核反应堆，通过可控裂变反应释放核能，故A错误；
B．能量可以从某一种形式转化为另一种形式，或从一个物体转移到另一个物体，在转化或转移的过程中能量的总量保持不变，能量的转化、能量的转移，都是有方向性的，故B正确；
C．可以从自然界直接获取的能源，统称为一次能源，常见的有风能、太阳能、水能以及核能等，电能属于二次能源，故C错误；
D．温室效应指的是空气中的二氧化碳含量比较大，地球不断的从太阳中吸收热量，但不能很好的将这些热量散发出去，导致地球的温度变高；太阳能的利用不会放出二氧化碳，不会加剧温室效应，故D错误。
3、D
【解析】
分析电路的连接，根据滑片P向左移动时，变阻器连入电路中的电阻变小，左侧电路中的电流变大判断电磁铁磁性变化，根据已知条件分析巨磁电阻的阻值变化，根据电阻的串联和欧姆定律，分析电流表示数与电压表示数的变化。
【详解】
由图知，右侧电路中巨磁电阻GMR与定值电阻R串联，电流表测电路中的电流，电压表测巨磁电阻的电压；滑片P向左移动时，变阻器连入电路中的电阻变小，左侧电路中的电流变大，电磁铁的磁性增强（周围的磁场增强），由题意可知巨磁电阻的阻值变小，则右侧电路的总电阻变小，由欧姆定律可知电流表示数变大，根据 可知，定值电阻R的电压变大，根据串联电路电压的规律，巨磁电阻的电压变小，即电压表示数变小，故D正确，ABC错误。
故选：D。
4、C
【解析】
A．电能表是用来测量电能的，家用电能表上的示数显示了家庭消耗的总电能，故A错误；
B．测电笔是用来区分火线和零线的，使用时手要与测电笔尾部的金属接触，这样才能正常使用，不要接触前面的金属杆，防止触电，故B错误
C．家用电器的金属外壳应该用导线接地，防止外壳漏电时发生触电事故，故C正确；
D．家庭电路中的空气开关“跳闸”，可能是发生了短路，也可能是电路总功率过大，故D错误．
5、C
【解析】解：AB、由于密度计两次静止时都处于漂浮，则F浮=G，
即密度计在两种液体中受到的浮力相等，都等于密度计受到的重力G．故AB错误；
CD、由图知，密度计排开液体的体积：V甲排＞V乙排，
由F浮=ρ液gV排可知：ρ甲＜ρ乙；故C正确，D错误。
故选：C。
点睛：同一密度计在两种液体中都漂浮，所以受到的浮力都等于密度计所受到的重力。
6、D
【解析】
A．冰雪消融，由固态变为液态，是熔化；
B．冰糕周围的白气，实际是漂浮在空中的小水珠，是液化现象；
C．小露珠是由水蒸气液化形成，是液化现象；
D．温暖的室内，水蒸气的温度也较高，遇到温度低的窗玻璃液化成小水珠附着在玻璃上，使窗玻璃变模糊，是液化现象；
7、C
【解析】
A．因并联电路中各支路两端的电压相等，所以，甲和乙并联后接在电压为3V的电源两端时，U甲＝U乙＝U＝3V，则甲、乙两端的电压之比为1：1。故A错误。
B．由图象可知，此时通过它们的电流分别为I甲＝0.6A，I乙＝0.3A。故B错误。
C．甲消耗的电功率为P甲＝U甲I甲＝3V×0.6A＝1.8W。故C正确。
D．乙在1分钟内消耗的电能为W乙＝U乙I乙t＝3V×0.3A×60s＝54J。故D错误。
8、B
【解析】
A、0℃的任何物质的温度都一样，冷热程度一样，故A错误。
B、灯丝用钨丝就是因为它的熔点高，不容易烧断，故B正确。
C、晶体的熔化过程中，温度不变，但非晶体的熔化过程中，温度升高，故C错误。
D、晶体的熔化过程，虽然吸热，但温度不变，所以物质吸热后温度不一定升高，故D错误。
故选B。
牢记晶体熔化时吸热，温度不变的特征，是考试中非常容易考试到的知识之一，一定要能利用此特点解决实际问题。
9、B
【解析】
振幅越大，响度越大，振幅越小，响度越小，“引吭高歌”中的“高”是指声音的响度。
10、B
【解析】
A、使用刻度尺测物体的长度时，物体的一端一能要对准刻度尺的零刻度线，如果零刻线磨损，可以从其他整格处量起，最后减去前面的长度．故A错误．
B、温度计测量液体温度时，玻璃泡接触容底影响测量的准确性，故B正确．
C、称量物体质量时，若天平横梁不平衡，要增减砝码或移动游码来使天平的横梁平衡，不能调节平衡螺母．故C错误．
D、用弹簧测力计测量力的大小时，拉力的方向由测量的目的决定，不一定沿竖直方向．故D错误．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、4 ； 15 ； 5；
【解析】
试题分析：闭合开关S，R1和R2串联，由图象可知，当电流为I=1．2A时，滑动变阻器两端电压为3V，此时滑动变阻器的阻值最大，U=IR2+3V ①
当电流为I′=1．8A时，滑动变阻器滑片在a端，电压表示数为1，U=I′R2②
两式联立：IR2+3V=I′R2，解得R2=5Ω，U=4V；
由I=U/R得：滑动变阻器R1的最大阻值：R1=U滑/I=3V/1．2A=15Ω．
考点：欧姆定律的应用
12、小客车 0.29 1×105
【解析】
小客车行驶时，两边的路灯相对于小客车的位置不断发生变化，所以乘客选择了以小客车为参照物；由交通标志牌可知，小客车在此路段限速v=100km/h，此处到澳门出口的距离是29km，由v=可得，小客车从此位置到澳门出口至少需要时间：t===0.29h；由P===Fv得，这辆汽车的最大功率：P=Fv最大=F阻v最大=3600N×m/s=1×105W．
13、5.8 竖直向上 下沉
【解析】
(1)圆柱体受到的浮力：F浮＝20.5N−14.7N＝5.8N；浮力的方向是竖直向上的．(2)G物＝8N>F浮，所以放手后，这个物块将下沉．
（1）物体浸在液体（或气体）中，物体将受到的液体（或气体）对它产生的压力，求出合力，即受到的浮力，从而得出浮力产生的原因是液体（或气体）对物体上下表面的压力差；浮力的方向是竖直向上的．（2）根据浮力和重力的大小关系，判断物块最后的状态．
14、9 18 向东
【解析】
由图像可知，甲车经过9s运动的路程为6m；乙车运动9s所通过的路程s=v乙t=2m/s×9s=18m；甲车的速度v甲=≈0.67m/s，v甲＜v乙，所以以乙车为参照物，甲车向东运动．
15、变大
【解析】
由图知道，木棒受到的拉力F始终垂直于棒，故动力臂不变，阻力为杠杆的重力，其大小也不变；当木棒在竖直位置时，重力的力臂为0，所以，将木棒缓慢地由最初位置拉到水平位置的过程中，重力的力臂（阻力臂）逐渐变大．
16、分子的无规则运动越剧烈 虚 音色 增大接触面的粗糙程度
【解析】
闻到花的香味，是花分子在不停地做无规则的运动，运动到空气中被人们闻到了香味，这种现象叫扩散现象，温度越高，分子无规则运动越剧烈，随着气温的升高，花香越来越浓；
鱼反射的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到的是比真实位置要浅的鱼的虚像；
不同发声体的音色不同，小明突然听到有人在背后喊他的名字，他没有回头看就确定是小华，他是通过声音的音色来判断的；
自行车轮胎上布满花纹，是压力一定时，通过增大接触面的粗糙程度来增大摩擦的。
17、1.960.980.9810－40.98浸在液体里的物体受到向上的浮力，浮力的大小等于物体排开液体的重力
【解析】
由图可知，物体的重为：1.96N；
物体浸没在水中时，测力计的示数为：0.98N；
根据称重法测量浮力的原理知，物体受到的浮力为：
；
量筒中水的体积为100ml，物体浸没在水中时，总体积为200ml，物体排开水的体积为：
；
物体排开水的重力为：
；
可见：，即从实验中得出的结论是：浸在液体里的物体受到向上的浮力，浮力的大小等于物体排开液体的重力．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
三孔插座的连接，左侧线向上延长连接到零线上，右侧带保险盒的线向上延长连接到火线，上面的线向上延长连接到地线；
灯和开关的连接，灯的螺旋向上延长连接至零线，灯的上端向右连接开关，开关向上连接至火线，如图：

19、
【解析】
由实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．
【详解】
电流从正极开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合共同经过开关S1回到电源负极．如图所示：

20、 B 1.52 灯丝电阻随温度升高而增大
【解析】
（1）滑动变阻器要按“一上一下”的方式串联接入电路，滑动变阻器的滑片向右移动时，小灯泡变亮，说明此时滑动变阻器接入电路的阻值减小，故应将滑动变阻器的右下接线柱与小灯泡的右接线柱连接，如图所示

（2）开关闭合后，即在有电流通过时，小亮发现电流表的指针在零刻度左端，图2所示，即反向偏转，说明电流从负接线柱流了，即电流表正负接线柱接反了，选B；
（3）灯在额定电压下的功率是额定功率，由表格可知，灯的额定功率P额=U额I=3.8V×0.4A=1.52W；
（4）根据欧姆定律R=可得三次测量电阻的值分别为8.3Ω、9.5Ω、10.7Ω,所以分析数据发现灯丝的电阻是变化的，这说明灯丝的电阻随温度的升高而增大.
21、75 1.25×103 偏大 BCAD
【解析】
（1）由图示知，烧杯的质量为：
m杯=20g+10g+4g=34g，
烧杯和牛奶的总质量：
m总=100g+5g+4g=109g，
故牛奶的质量为：
m=m总﹣m杯=109g﹣34g=75g；
（2）牛奶的体积：
V=60mL=60cm3；
牛奶的密度
ρ牛奶=m/V=75g/60cm3=1.25g/cm3=1.25×103kg/m3；
（3）往量筒中倒牛奶时，烧杯壁会粘有少量牛奶，不能全部倒尽，致使测得牛奶的体积偏小，由密度公式ρ=m/V可知，质量不变，体积偏小，因此测出牛奶的密度偏大；
（4）先将一袋牛奶倒一部分在空杯中，测量牛奶和空杯的总质量；然后将杯中的牛奶再倒入量筒中，测得其体积；再测出空杯子的质量，最后根据密度公式计算量筒中牛奶的密度，这样就避免了在倒牛奶时烧杯壁上会有残留牛奶的问题，减小了实验误差，故调整后的操作顺序应为BCAD．
22、左 D Rx断路 9.17Ω 是 根据题目数据可计算出滑动变阻器R2为最大值50Ω，而题目中滑动变阻器的最大电阻为20Ω，所以序号1数据不可能存在
【解析】
（1）①为保护电路，在闭合开关前，滑动变阻器的滑片应滑至最大阻值处即最左端；
②由图可知，D导线使Rx短路，即Rx并未接入电路，因此D导线连接错误；
③连好电路，闭合开关，移动变阻器滑片P，发现电压表有示数且保持不变，电流表无示数，说明在电压表两接线柱之间的电路是断路，即Rx处断路；
④由图a知电压表的量程为0﹣3V，示数为2.2V，电流表的量程为0﹣0.6A，示数为0.24A，电阻为Rx＝＝≈9.17Ω；
（2）由题意，电源电压为6伏，当电阻两端的电压为1V时，滑动变阻器两端的电压为6V﹣1V＝5V时，电路的电流为0.1A，
滑动变阻器测最大电阻为：R滑大＝=＝50Ω，
题中滑动变阻器标有“20Ω 1.5A”，小于50Ω，故序号1数据不可能存在，故甲同学的判断正确．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）44Ω；440Ω；（2）1100W ；100W
【解析】
（1）图乙中，闭合S，只有R2工作，为保温状态，R2的阻值：R2==440Ω；
再闭合S0，R1与R2并联，为高温状态，R1的功率：P1=P高-P保=1210W-110W=1100W；R1的阻值：R1==44Ω；
（2）图丙中，闭合S，R1与R2串联，为保温状态，再闭合S0，R2短接，只有R1工作，为高温档，R1=44Ω，R,2=440Ω，高温档的功率：P高==1100W；保温档的功率：P保==100W。
答：（1）R1和R2的阻值各是44Ω，440Ω；
（2）求改装后，电饭锅的高温档和保温档的功率各是1100W，100W。
24、（1）0.6A（2）10Ω（3）144J
【解析】
(1)小灯泡正常工作时的电流： ；
(2)由可得，小灯泡灯丝的电阻：,
因为滑动变阻器的滑片P移到中点时，小灯泡正常发光，所以此时滑动变阻器两端的电压等于小灯泡两端的电压，根据串联电路中电压与电阻成正比可知，此时滑动变阻器接入电路中的阻值为：R＝RL＝5Ω，则滑动变阻器R的最大阻值为：R大＝2R＝2×5Ω＝10Ω；
（3）当变阻器的滑片P移到a端时，电路中的总电阻是：R总＝R大+RL＝10Ω+5Ω＝15Ω；
电流在1min内所做的总功：．
答：（1）小灯泡正常工作时的电流为0.6A；
（2）滑动变阻器R的最大阻值为10Ω；
（3）电流在1min内所做的总功是144J．
