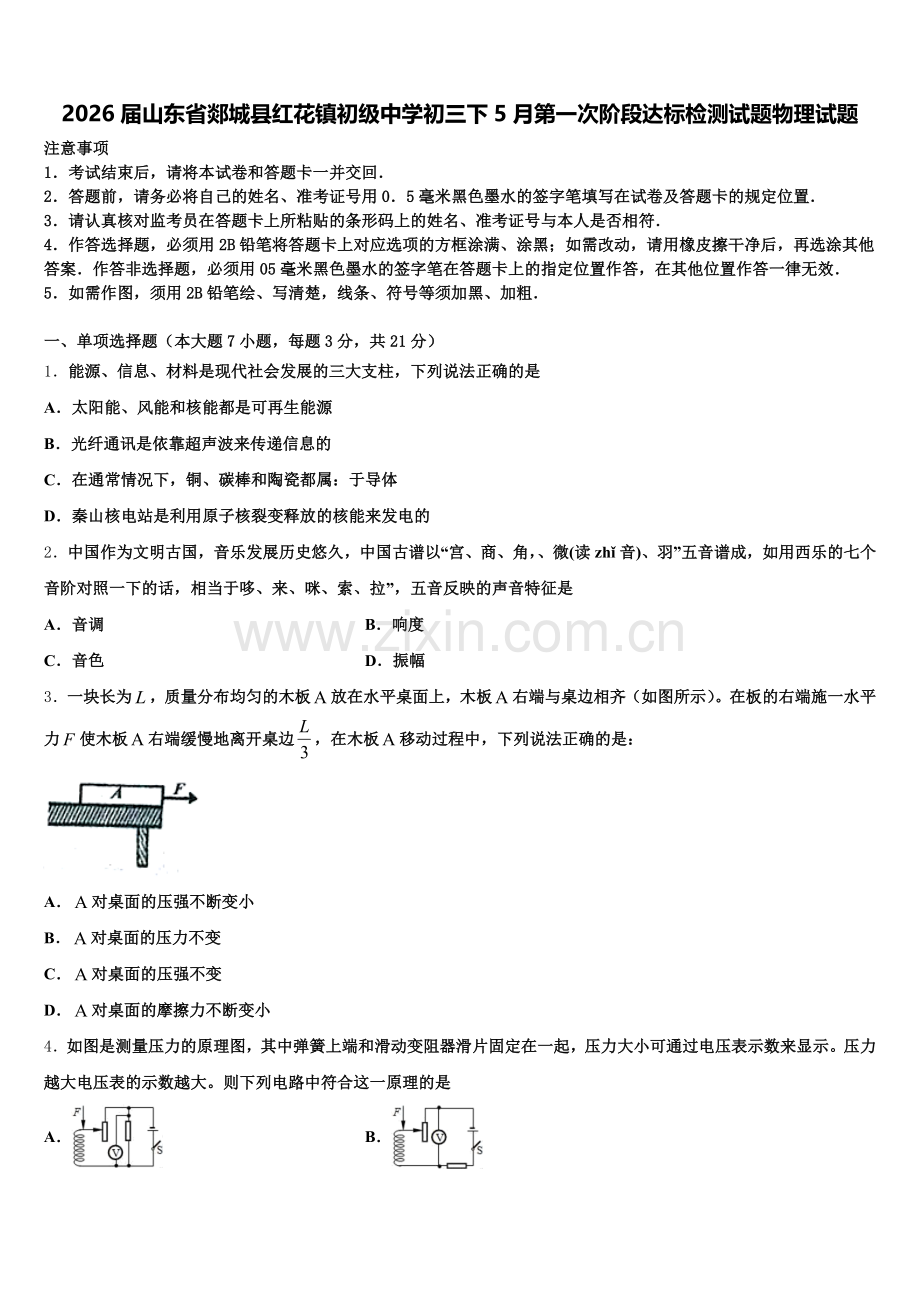

2026届山东省郯城县红花镇初级中学初三下5月第一次阶段达标检测试题物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是
A．太阳能、风能和核能都是可再生能源
B．光纤通讯是依靠超声波来传递信息的
C．在通常情况下，铜、碳棒和陶瓷都属：于导体
D．秦山核电站是利用原子核裂变释放的核能来发电的
2．中国作为文明古国，音乐发展历史悠久，中国古谱以“宫、商、角，、微(读zhǐ音)、羽”五音谱成，如用西乐的七个音阶对照一下的话，相当于哆、来、咪、索、拉”，五音反映的声音特征是
A．音调 B．响度
C．音色 D．振幅
3．一块长为，质量分布均匀的木板放在水平桌面上，木板右端与桌边相齐（如图所示）。在板的右端施一水平力使木板右端缓慢地离开桌边，在木板移动过程中，下列说法正确的是：

A．对桌面的压强不断变小
B．对桌面的压力不变
C．对桌面的压强不变
D．对桌面的摩擦力不断变小
4．如图是测量压力的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，压力大小可通过电压表示数来显示。压力越大电压表的示数越大。则下列电路中符合这一原理的是
A． B．
C． D．

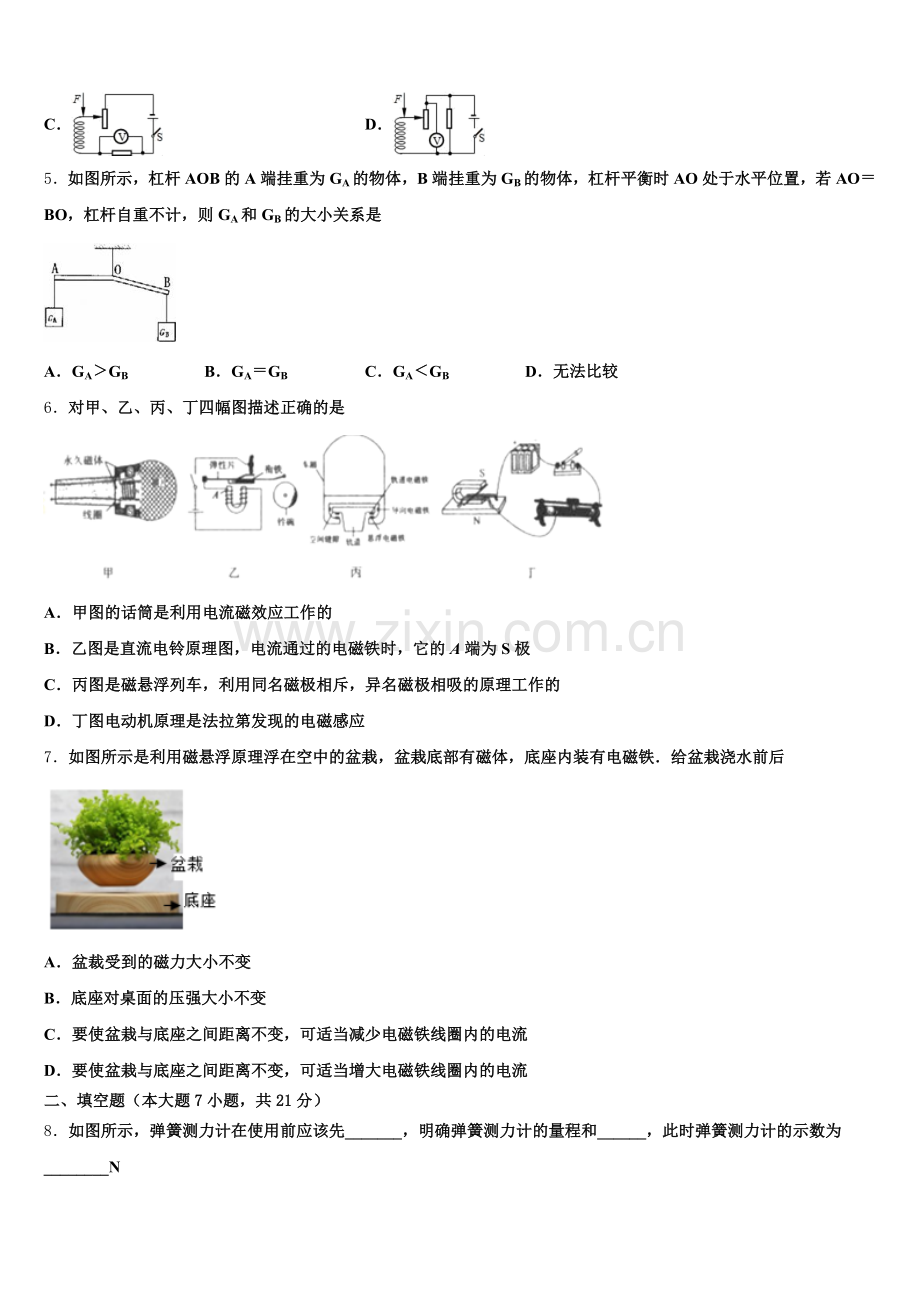

5．如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO＝BO，杠杆自重不计，则GA和GB的大小关系是

A．GA＞GB B．GA＝GB C．GA＜GB D．无法比较
6．对甲、乙、丙、丁四幅图描述正确的是

A．甲图的话筒是利用电流磁效应工作的
B．乙图是直流电铃原理图，电流通过的电磁铁时，它的A端为S极
C．丙图是磁悬浮列车，利用同名磁极相斥，异名磁极相吸的原理工作的
D．丁图电动机原理是法拉第发现的电磁感应
7．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后

A．盆裁受到的磁力大小不变
B．底座对桌面的压强大小不变
C．要使盆栽与底座之间距离不变，可适当减少电磁铁线圈内的电流
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流
二、填空题（本大题7小题，共21分）
8．如图所示，弹簧测力计在使用前应该先_______，明确弹簧测力计的量程和______，此时弹簧测力计的示数为________N

9．如图所示是一个水位自动报警器的原理图。水位到达金属块B之后，_____（选填“红”或“绿”）灯亮；当绿灯亮时电磁铁_____（选填“有”或“无”）磁性。

10．如图是一种可以进行航拍的质量为1.2千克的“无人机”，下方悬挂着一个质量为 0.1千克的摄像机．人们可以通过遥控器上的天线发射的________ 遥控“无人机”飞行．在 10s 内 无人机匀速竖直上升了20米，在这10秒内无人机做的功为_______________J，无人机对摄像机做功的功率为_____W．匀速竖直上升过程中无人机的机械能___（选填“变大”、“变小”或“不变”）

11．标有“6V 1.5W”的小灯泡，通过它的电流随随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为_______Ω、_______W．

12．在电视剧《三国》中，有这样一个情景：一群士兵用力拉动一个抛石车，会将石块抛向敌方阵营．其简单结构如图所示．由图可知它是一个_____杠杆．要把石块抛出去，图中作用在A点的力沿_____方向最小（填a、b或c）．若OA：OB＝1：6，石头重400N，则A点至少要用_____N的力，才能将石头抛出．

13．如图所示，用F为40N的拉力，通过滑轮组拉着重为300N的物体A在水平面上以0.4m/s的速度向左做匀速直线运动。物体受到的摩擦力是物重的0.3倍，滑轮组的机械效率是 ，拉力的功率是 W。

14．在各种不同色光，红、______、蓝叫做三原色光．华裔物理学家高锟因为提出光纤通信的设想而获得了诺贝尔奖，光纤通信传输信息的载体是______．
三、作图题（共7分）
15．根据小磁针的指向标出图中通电螺线管的南北级和通电螺线管中的电流方向
（_____）

16．如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，请画出这束光线发生折射后的光路图。

17．一物体静止在斜面上，请在图中作出物体受到的重力和对斜面的压力的示意图．

四、实验题（本大题共5小题，共20分）
18．小明同学用如图所示的实验裝置探究“电流与电阻的关系”，电源电压恒为3V．
请你用笔画线代替导线，把图中的实验电路补充完整；____小明将5Ω的定值电阻接入电路后，闭合开关后，电流表没示数，电压表示数接近电源电压，则电路故障可能是________ 排除故障后，小明移动滑动变阻器的滑片，使电压表的示示数为2.5V，记录此时电流表的示数；随后，将5Ω的电阻换成10Ω的电阻继续实验；接下来他应该将滑动变阻器的滑片向________（选填“左”或“右”）移动，在此过程中眼要看着________（选填“电流表”或“电压表”），直到示数为________时； 一旁的小华同学看完他的实验后说：“用一个热敏电阻代替定值电阻，每测完一组数据后，对电阻进行加热，不就可以改变电阻了吗？”请问：小华的这种实验方法合适吗？________，原因是：________
19．同学们用手边的铅笔可以做很多小实验，如图所示。
图甲中铅笔的长度是_____cm。图乙中插入水中的铅笔看起来弯折了，这是光的_____现象。图内中，用手指分别顶在铅笔的两端时，两只手指的凹陷程度和感觉不同，是由于压力的作用效果与_____有关。
20．某小组同学在“探究凸透镜成像的规律”实验中，用焦距f为8厘米的凸透镜和物高h物为5厘米的光源等器材进行实验，为了研究凸透镜成实像时，像的大小与物距u、像距v之间的关系，他们计算了物距与像距的比值k，并将相关数据记录在表1中．
表1：f=8厘米，h物=5厘米
序号
物距u（厘米）
像距v（厘米）
像高h像（厘米）
物距与像距的比值k
1
28.0
11.2
2.0
2.5
2
24.0
12.0
2.5
2.0
3
18.0
14.4
4.0
1.25
4
13.0
20.8
8.0
0.625
5
12.0
24.0
10.0
0.50
6
10.0
40.0
20.0
0.25
①根据实验序号______的数据及相关条件，比较_______关系，可直接判断：同一凸透镜成缩小的实像．
②根据实验序号1~6的数据及相关条件，分析比较像距v、像高h像随物距u的变化情况，可得出的初步结论是：同一凸透镜成实像时，______．
③综合分析比较实验序号1~6中物距与像距的比值k和像高h像的数据及相关条件，可得出的初步结论是：同一凸透镜成实像时，_________．
21．以下是小红“探究通过导体的电流与电阻的关系”的部分实验过程．
连接电路时开关应________（选填“断开”或“闭合”）． 某次实验时电压表的示数如图所示，则R两端的电压是________V．
实验中，小红分别把5Ω、10Ω、20Ω的电阻接入电路做三次实验，每次闭合开关后，调节滑动变阻器，使________保持不变，记录电流表示数，如上表格所示． 分析表格数据，得出结论：________． 许多实验需测量多组数据，便于“从中找出普遍规律”或者“求平均值以减小误差”． 下列实验中，多次测量的主要目的与本次实验相同的是_______（填字母）
A．测量物体的长度 B．探究杠杆的平衡条件 C．用伏安法测量定值电阻的阻值．
22．实验室有如下器材：天平（含砝码）、量筒、烧杯（2个）、弹簧测力计、金属块、细线（质量和体积不计）、足量的水（密度已知）、足量的未知液体（密度小于金属块的密度）．
一组同学选用上述一些器材测量金属块的密度：
①在量筒内装入一定量的水，把金属块浸没在水中，如图甲；
②将天平放在水平桌面上，游码拨到零刻度线处，发现指针偏转如图乙，为使横梁在水平位置平衡，应将平衡螺母向_____移动；
③取出量筒中的金属块直接放在左盘，向右盘加减砝码并移动游码使天平重新平衡，如图丙，金属块的质量为_____g，则其密度是_____kg/m3，利用该步骤所测密度值比金属块实际密度值_____（选填“偏大”或“偏小”）．二组同学选用上述一些器材，设计了一种测量未知液体密度的实验方案
选用器材：弹簧测力计、金属块、细线、水、烧杯（2个）、未知液体
实验步骤：
①用弹簧测力计测金属块在空气中的重力G；
②用弹簧测力计测金属块浸没在未知液体中（未接触烧杯底）的示数；
③用弹簧测力计将金属块_____；
④未知液体密度的表达式：ρ＝_____（用字母表示，已知水的密度为）
五、计算题（本大题共2小题，共13分）
23．如图所示，电源两端的电压U保持不变．闭合开关S1、S2，电流表示数为2A．闭合开关S1，断开开关S2，电流表示数为1.5A．已知电阻R1＝10Ω，求：
电源两端的电压U．闭合开关S1、S2，10s内电流通过电阻R2产生的热量Q．
24．某校为师生饮水方便，安装了电热水器。为测定热水器消耗的电能，关闭其它用电器，只用电热水器给水加热，一段时间后，可把20kg初温为25℃的水加热至100℃，电能表的示数由图甲示数变为图乙示数。求：
该电热水器在这段时间内消耗的电能；这段时间内水吸收的热量；（水的比热容c＝4.2×103J/（kg•℃））电热水器的热效率（结果保留一位小数）。
六、综合能力题（本大题共3小题，共18分）
25．两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压变化关系的图象如图甲所示．
若灯泡A．B两灯泡串联在同一个电路中(两灯泡都不会被烧坏),则______灯泡发光较亮.（选填“甲”或 “乙”） 将A、B两灯泡并联接在6V电源两端，求1min内电路消耗的电能__________；将A、B两灯泡串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻______将A灯泡与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯泡功率相等时，求滑动变阻器的功率________．
26．电热膜是一种新型的电热器件，如图所示是一种常见的电热膜．电热膜是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图所示．电热膜通电工作时没有发红、炽热现象产生，所以电热膜本身温度并不太高，不易氧化，使用寿命长．在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象．导电墨线电阻随温度变化的关系如图所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀．
电热膜取暖器工作时，室内空气温度升高是通过_________方式增加空气内能的；如图所示电热膜电路，导电墨线的连接方式是_____联，正常工作时金属导线中A、B处电流分别为IA和IB，则IA______ IB（填“＜”、“=”或“＞”）．某根导电墨线的局部导电材料脱落，如图C部分，这根导电墨线的电阻____________（选填“变大”、“变小”或“不变”）电热膜不会因厚度不均而出现局部过热的现象，原因是电热丝电阻随温度的升高而___，温度高时发热功率__．（选填“增大”、“减小”或“不变”）
27．阅读短文，回答问题：
流体的阻力
日常生活中存在这样的现象：飞机、轮船、汽车等交通工具运行时，受到空气阻力；人在水中游泳、船在水中行驶时，受到水的阻力；百米赛跑时，奔跑得越快，我们感到风的阻力越大。这是什么原因呢？
查阅相关资料得知：物体在流体中运动时，会受到阻力作用，该阻力叫做流体阻力。流体阻力大小跟相对运动速度大小有关，速度越大，阻力越大；跟物体的横截面积有关，横截面积越大，阻力越大；跟物体的形状有关，头圆尾尖（这种形状通常叫做流线型）的物体受到的阻力较小。物体从高空由静止下落，速度会越来越大，所受阻力也越来越大，下落一段距离后，当阻大到与重力相等时，将以某一速度作匀速直线运动，这个速度通常被称为收尾速度。
某研究小组做了“空气对球形物体阻力大小与球的半径和速度的关系”的实验，测量数据见下表。（g取10N/kg）
小球编号
1
2
3
小球质量（g）
2
5
45
小球半径（×10﹣3m）
5
5
15
小球的收尾速度（m/s）
16
40
40
（1）骑自行车上学，上身直立比猫腰伏下身子时受到的空气阻力大，这是因为_____越大，受到的流体阻力越大的缘故。半径相同的小球，质量_____（选填“大”或“小”）的收尾速度大。下落速度达到收尾速度时，三个小球中_____号小球受到的流体阻力大。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、错误，太阳能、风能都是可再生能源，核能属于不可再生能源；
B、错误，光纤通讯是依靠激光（电磁波的一种）来传递信息的；
C、错误、在通常情况下，铜、碳棒属于导体，陶瓷属于绝缘体；
D、正确，秦山核电站是利用原子核裂变发生链式反应释放的核能来发电的；
故选D．
2、A
【解析】
哆、来、咪、索、拉”,五音指声音的振动频率，频率的高低，决定音调的高低，所以这五音是指声音的音调．故A正确，BCD错误．
3、B
【解析】
木板A放在水平桌面上，木板被拉出的过程中，对桌面的压力大小始终等于木板A重力，即压力大小不变，故B正确；
在拉动过程中，受力面积逐渐减小，压力不变，由可得，A对桌面的压强逐渐增大，故A、C错误；
木板A与桌面接触面没变，压力没变，所以摩擦力不变，故D错误。
4、B
【解析】
AD．两电阻并联，电压表测电源的电压，因电源的电压不变，所以，压力变化时，电压表的示数不变，故AD不符合；
BC．两电阻串联，压力越大时，滑片下移，接入电路中的在变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，由U＝IR可知，定值电阻两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，综上可知，B中电压表并联在滑动变阻器两端符合，C中电压表并联在定值电阻两端不符合。
5、C
【解析】
根据题意，杠杆平衡时AO处于水平位置，如图所示，得GA×L1=GB×L2；由于OA=OB，所以L1＞L2；所以GA＜GB，故选C.

解决本题的关键是会根据杠杆的平衡条件进行判定
6、C
【解析】
A．甲图的话筒工作时将机械能转化为电能，是利用电磁感应原理工作的，故A错误；
B．乙图是直流电铃原理图，由右手螺旋定则可知，电流通过电磁铁时，它的A端为N极，故B错误；
C．丙图是磁悬浮列车，列车与轨道之间不接触，在同名磁极间相互排斥的作用下列车悬浮在空中，利用了同名磁极相斥，异名磁极相吸的原理工作的，故C正确；
D．丁图电动机是利用通电导体在磁场中受力运动的原理工作的，而电磁感应原理是发电机的工作原理，故D错误．
7、D
【解析】
A. 该盆栽悬浮的原理利用了同名磁极相互排斥，当盆栽悬浮在空中静止不动时，受的力是平衡力，即盆栽的总重力和磁力大小相等，当浇水后重力变大，故磁力也变大，故A错误；
B. 影响压强的因素是压力和受力面积，当浇水后重力变大，磁力也变大，对桌面的压力也变大，根据在压力变大，受力面积不变时，压强变大，故B错误；
C、D. 要使盆栽与底座之间距离不变，需增大磁力，电磁铁磁性强弱与电流的大小有关，其他条件相同，电流越大，磁性越强，故要增大磁力需增大电流，故C错误、D正确．

二、填空题（本大题7小题，共21分）
8、观察指针是否指在零刻线处 分度值 4.6
【解析】
使用弹簧测力计前一定要进行零点校正，要观察指针是否指在零刻线处；要观察测力计的量程和分度值；如图所示的弹簧测力计的量程是0∼5N，一个大格表示的是1N，里面有5个小格，分度值为0.2N.弹簧测力计的示数为：4N+0.6N=4.6N.
9、红 无
【解析】
由题意可知，这一水位自动报警器的基本结构是一个电磁继电器，根据电磁继电器的基本工作原理，结合在此处的运用可描述其原理。
【详解】
图中所示的水位自动报警器工作原理：当水位到达B时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁具有磁性，向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮；当绿灯亮时，衔铁与绿灯的触点接触，说明电磁铁无磁性。
10、电磁波 260 2 变大
【解析】
人们可以通过遥控器上的天线发射的电磁波来控制无人机的飞行高度和速度；
在这10秒内无人机做的功W=Gh=mgh=(0.1kg+1.2kg)×10N/kg×20m=260J，
摄像机的重力G摄=m摄g=0.1kg×10N/kg=1N
无人机对摄像机的做的功W摄=G摄h=1N×20m=20J，
无人机对摄像机做功的功率P==2W，
匀速竖直上升过程中无人机的速度不变，高度变大，动能不变，重力势能变大，机械能包括动能和势能，机械能变大。
11、20 0.8
【解析】
把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相等，因串联电路中各处的电流相等，由U＝IR可知，三灯泡两端的电压相等，则每只灯泡两端的电压：UL＝＝4V，由图象可知，此时电路中的电流I＝0.2A，由I＝可得，此时每只灯泡灯丝的电阻：RL＝＝20Ω，每只灯泡的功率：PL＝ULI＝4V×0.2A＝0.8W．
由串联电路的特点知，把三只相同的灯泡串联接在12V的电源上，三灯泡的电阻相同分得的电压相等，根据图象读出通过灯泡的电流，利用欧姆定律求出每只灯泡的电阻，利用P＝UI求出实际功率．
12、费力C2400
【解析】
（1）根据动力臂和阻力臂的关系进行分析，即动力臂大于阻力臂时，为省力杠杆；动力臂小于阻力臂时，为费力杠杆；动力臂等于阻力臂时，为等臂杠杆；（2）根据杠杆的平衡条件判断最小的力．
【详解】
（1）因为图中的杠杆阻力臂大于动力臂，所以该杠杆为费力杠杆；
（2）力臂越长，作用力就越小，所以在A点施加垂直于杠杆的力时，力臂为OA，此时力臂最长，即c方向的力最小．
（3）根据杠杆的平衡条件：F×OA=G×OB，则F===2400N．
13、75% 48
【解析】
试题分析：由题意知：拉力F=40N，拉力F移动的速度v=3×0.4m/s=1.2m/s，物体受到的摩擦力f=0.3mg=0.3×300N=90N，则所做的有用功W有=fs，总功W总=F3s，滑轮组的机械效率；拉力的功率P=Fv=40N×1.2m/s=48W。
考点：功、功率及机械效率的相关计算
14、绿 光波
【解析】
[1]色光的三原色是红、绿、蓝；
[2]光纤能够传递信息，就是利用光波作为传递信息的介质的．

三、作图题（共7分）
15、
【解析】
由图知：小磁针的磁极为：左N、右S，那么根据磁极间的相互作用，可知螺线管的磁极为：左N、右S；则据安培定则可知，电流从螺线管的左端流入，右端流出，如下图所示：

16、
【解析】
光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空气中画出折射光线；过焦点的入射光线，经凸透镜折射后平行于主光轴射出。如图所示：
。
17、
【解析】
根据长方体对角线的交点确定出重心，然后过物体重心画带箭头的线段，方向竖直向下，即重力G示意图；在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即压力F示意图；如图所示：

四、实验题（本大题共5小题，共20分）
18、 R断路 A 电压表 2.5V 不合适 热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系
【解析】
（1）探究“电流与电阻的关系”，电压表与电阻并联，已知电源电压恒为3V，所以电压表选用0~3V量程，滑动变阻器按“一上一下”的方式接入电路中，连图如下：

（2）闭合开关后，电流表没示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源相连通，则电路故障可能是电阻R断路．
（3）将5Ω的电阻换成10Ω的电阻继续实验，根据串联分压原理，电压表示数变大，为控制电压表示数不变，根据串联电路电压的规律，应增大滑动变阻器分得的电压，根据分压原理，应增大滑动变阻器连入电路中的阻值，所以应将滑动变阻器的滑片向A移动，在此过程中眼要看着电压表，直到电压表的示数为2.5V时；
（4）探究“电流与电阻的关系”需要控制电压相同，改变电阻，用热敏电阻代替定值电阻，热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系．
19、4.40 折射 受力面积
【解析】
（1）刻度尺的分度值为1mm＝0.1cm，铅笔左侧与0刻度线对齐，右侧与4.40cm对齐，所以铅笔的长度为4.40cm；
（2）插入水中的铅笔，由于铅笔反射的光从水中斜射入空气中时，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到铅笔在水中的部分是向上弯折，此时看到的像是铅笔的虚像；
（3）铅笔处于静止状态，受到的两手指的压力是一对平衡力，两手指的压力大小相等，右边手指受力面积减小，右边手指更疼，这说明压力的作用效果与受力面积有关。
20、1或2或3 像高h像与物高h物的大小 物距u变小，像距v 变大，像高h像变大 同一物体，物距与像距的比值k越小，像高h像越大
【解析】
①实验序号1或2或3中物距与焦距的大小关系及相关条件，当物距大于两倍焦距时，光屏上得到的都是缩小实像，比较物距与像距的比值关系，及物高和像高的比值关系，两者的比值相等，可得物体经凸透镜成缩小的实像．
②根据实验序号1～6的数据及相关条件，分析比较像距v、像高h像随物距u的变化情况，可知当同一物体经过同一透镜成实像时，物距越小，像距就越大，同时所成的像就越大，故可以得出初步结论是：同一物体经同一凸透镜成实像时，物距越小，像距越大，像高越大．
③综合分析比较实验序号1～6中物距与像距的比值k和像高h像的数据及相关条件，可得出的初步结论是：同一凸透镜成实像时，同一物体，物距与像距的比值k越小，像高h像越大．
21、电压表示数 电压一定时，通过导体的电流与导体的电阻成反比 见解析所示 见解析所示 B
【解析】
（1）连接电路过程中，开关应处于断开状态；
（2）由图知，电压表选择的是0～3V量程，分度值为0.1V，此时电压表的示数为U=2.4V；
（3）实验目的是探究电流与电阻的关系，将电阻阻值分别为5Ω、10Ω、20Ω的电阻接入电路时，两端电压都应该相同．每次闭合开关后，调节滑动变阻器，使电压表示数相同，记录电流表示数；
（4）由表格数据分析可知，电压一定时，电流与电阻成反比
（5）探究“电流跟电压、电阻的关系”和探究杠杆的平衡条件时，多次测量的目的是从不同情况中找到普遍规律．故选B．
故答案为： (1). 断开 (2). 2.4 (3). 电压表示数 (4). 在电压一定时，通过导体的电流与电阻成反比 (5). B
【点睛】该题探究电流与电阻之间的关系，注意实验结论的正确总结和归纳．此实验为欧姆定律做铺垫，侧重考查控制变量法．是中考的热点考查内容，要重点关注。
22、右 62 3.1×103 偏大 浸没在水中（未接触烧杯底）的示数F2 •ρ水
【解析】
（1）由图乙可知指针偏向分度盘的左侧，根据走高端原则，应向右调节平衡螺母，使天平平衡．
根据图甲可知水的体积为60mL，金属块和水的总体积是80mL，那么金属块的体积为：
；由图丙可知砝码的质量为：50g+10g=60g，游码的质量是2g，那么金属块的质量为：m=60g+2g=62g；故金属块的密度为；由于金属块上沾有水，因此质量偏大，当体积不变时，它的密度就会偏大．
（2）实验步骤：
①用弹簧测力计测出合金块在空气中的重力G；
②用弹簧测力计悬挂合金块浸没在未知液体中（未接触烧杯底），其示数为；
③用弹簧测力计悬挂合金块浸没在水中（未接触烧杯底），其示数为；
金属块在水中浸没时，它受到的浮力为，
那么它的体积；
同理，金属块浸没在未知液体中时，它的体积；二者体积相等，即，解得：．

五、计算题（本大题共2小题，共13分）
23、（1）15V；（2）75J．
【解析】
（1）由电路图知道，当闭合开关S1，断开开关S2 时，只有R1 接入电路中，电流表测电路中的电流，所以，由I=U/R知道，电源两端的电压是：
U=U1 =I1 R1 =1.5A×10Ω=15V；
（2）当闭合开关S1、S2 时，两电阻并联，由于并联电路的总电流等于各支路电流之和，所以，通过R2 的电流是：
I2 =I-I1 =2A-1.5A=0.5A，
10s内电流通过R2 产生的热量是：
Q=W=UI2 t=15V×0.5A×10s=75J．
24、（1）7.56×106J（2）6.3×106J（3）83.3%
【解析】
（1）由图知，该电热水器在这段时间内消耗的电能：W＝7626.9kW•h﹣7624.8kW•h＝2.1kW•h＝7.56×106J；
（2）这段时间内水吸收的热量： ；
（3）电热水器的热效率： .

六、综合能力题（本大题共3小题，共18分）
25、B 540J 4Ω 2.1W
【解析】
（1）A、B两灯的电阻RA==6Ω，RB==12Ω，如果两灯是串联在同一电路上，通过的电流是相同的，RA＜RB，根据P=I2R可知，PA实＜PB实，B灯泡实际功率大，亮度较大；
（2）将A、B并联接在6V电源两端时，因为并联电路中各支路两端的电压相等，且额定电压下灯泡的实际功率和额定功率相等，所以两灯泡的总功率：P=PA1+PB1=6W+3W=9W，1min内电路消耗的电能：W=Pt=9W×60s=540J；
（3）通过两个灯泡的额定电流IA==1A，IB==0.5A，将A、B两灯串联接在某电源两端，串联电路中各处的电流相等，由于IA＞IB， B灯恰好正常发光，电路中的电流IA1=IB=0.5A，由图甲可知，A灯泡两端的电压UA1=2V，A灯泡的电阻RA1==4Ω；
（4）A与滑动变阻器串联，因为滑动变阻器功率和A灯功率相等，且电流相等，根据P=UI得到灯A与滑动变阻器两端电压也相等，UA′=UR=×6V=3V，由图象得到此时电路中电流为0.7A，所以此时滑动变阻器功率为：PR=URI=3V×0.7A=2.1W。
26、热传递 并联 ＜ 变大 增大 减小
【解析】
（1）改变物体内能的方式有现种：做功和热传递；电热膜取暖器工作时，室内空气温度升高是通过热传递方式增加空气内能的；
（2）由图示可知，导电墨线的连接方式为并联，且A、B两点所处的位置不同，通过B点的电流大于通过A点的电流；
（3）脱落的地方的截面积变小了，所以电阻变大；
（4）电热膜电热丝电阻随温度的升高而增大，温度高时发热功率减小，所以不会因厚度不均而出现局部过热的现象．
27、横截面积 大 3
【解析】
（1）由资料内容可知，流体的阻力与相对运动速度大小、物体的横截面积、物体的形状有关，当骑自行车上学，上身直立比猫腰伏下身子时横截面积大，受到的空气阻力大；
（2）由1、2数据知，小球的半径相同，球的质量越大，收尾速度越大；
（3）根据收尾速度的概念，当球以收尾速度运动时，小球做匀速直线运动，此时受的阻力等于其重力，所以f＝G＝mg，3号球的质量最大，重力最大，阻力最大。
