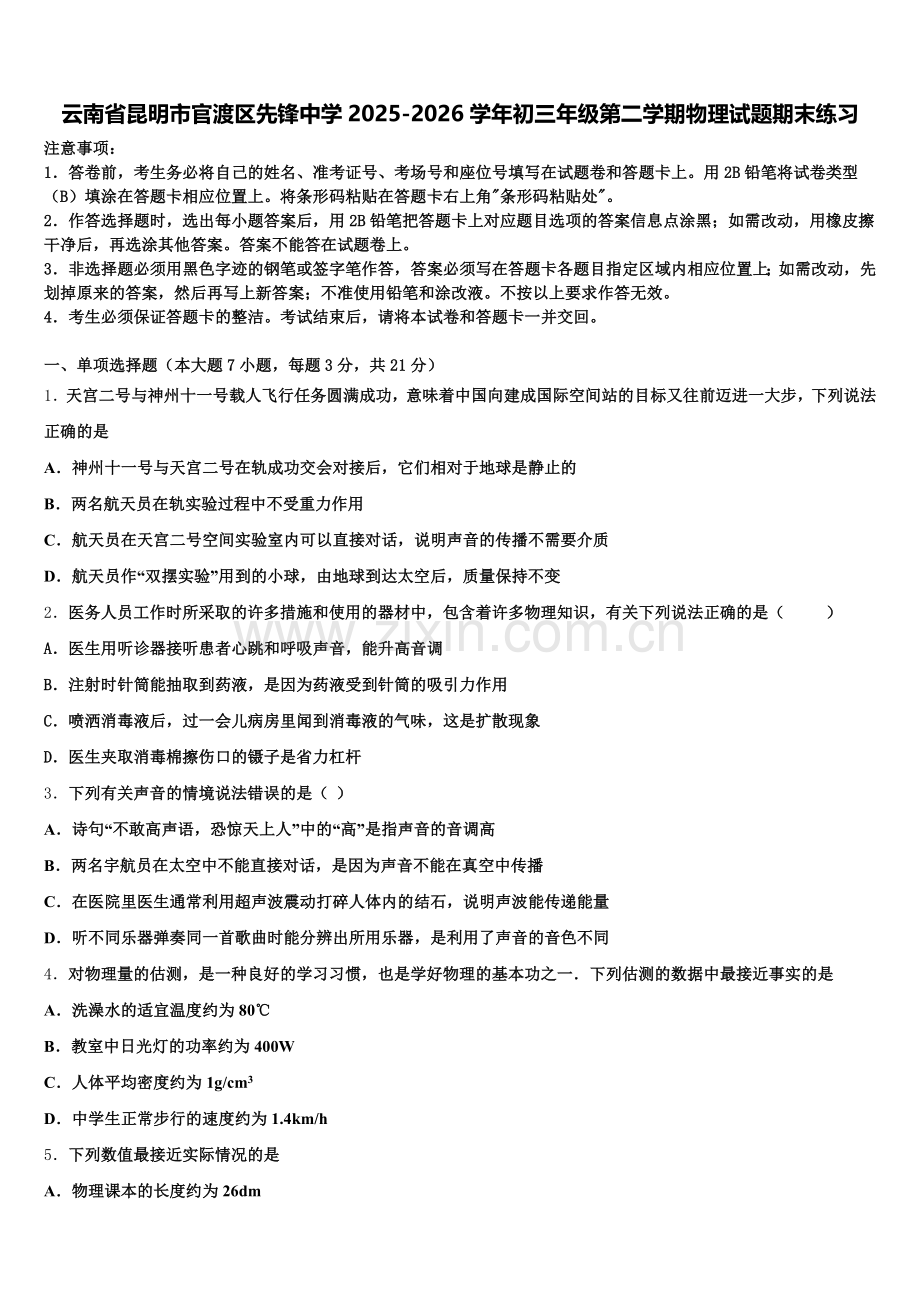

云南省昆明市官渡区先锋中学2025-2026学年初三年级第二学期物理试题期末练习
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．天宫二号与神州十一号载人飞行任务圆满成功，意味着中国向建成国际空间站的目标又往前迈进一大步，下列说法正确的是
A．神州十一号与天宫二号在轨成功交会对接后，它们相对于地球是静止的
B．两名航天员在轨实验过程中不受重力作用
C．航天员在天宫二号空间实验室内可以直接对话，说明声音的传播不需要介质
D．航天员作“双摆实验”用到的小球，由地球到达太空后，质量保持不变
2．医务人员工作时所采取的许多措施和使用的器材中，包含着许多物理知识，有关下列说法正确的是（ ）
A．医生用听诊器接听患者心跳和呼吸声音，能升高音调
B．注射时针筒能抽取到药液，是因为药液受到针筒的吸引力作用
C．喷洒消毒液后，过一会儿病房里闻到消毒液的气味，这是扩散现象
D．医生夹取消毒棉擦伤口的镊子是省力杠杆
3．下列有关声音的情境说法错误的是（ ）
A．诗句“不敢高声语，恐惊天上人”中的“高”是指声音的音调高
B．两名宇航员在太空中不能直接对话，是因为声音不能在真空中传播
C．在医院里医生通常利用超声波震动打碎人体内的结石，说明声波能传递能量
D．听不同乐器弹奏同一首歌曲时能分辨出所用乐器，是利用了声音的音色不同
4．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一．下列估测的数据中最接近事实的是
A．洗澡水的适宜温度约为80℃
B．教室中日光灯的功率约为400W
C．人体平均密度约为1g/cm3
D．中学生正常步行的速度约为1.4km/h

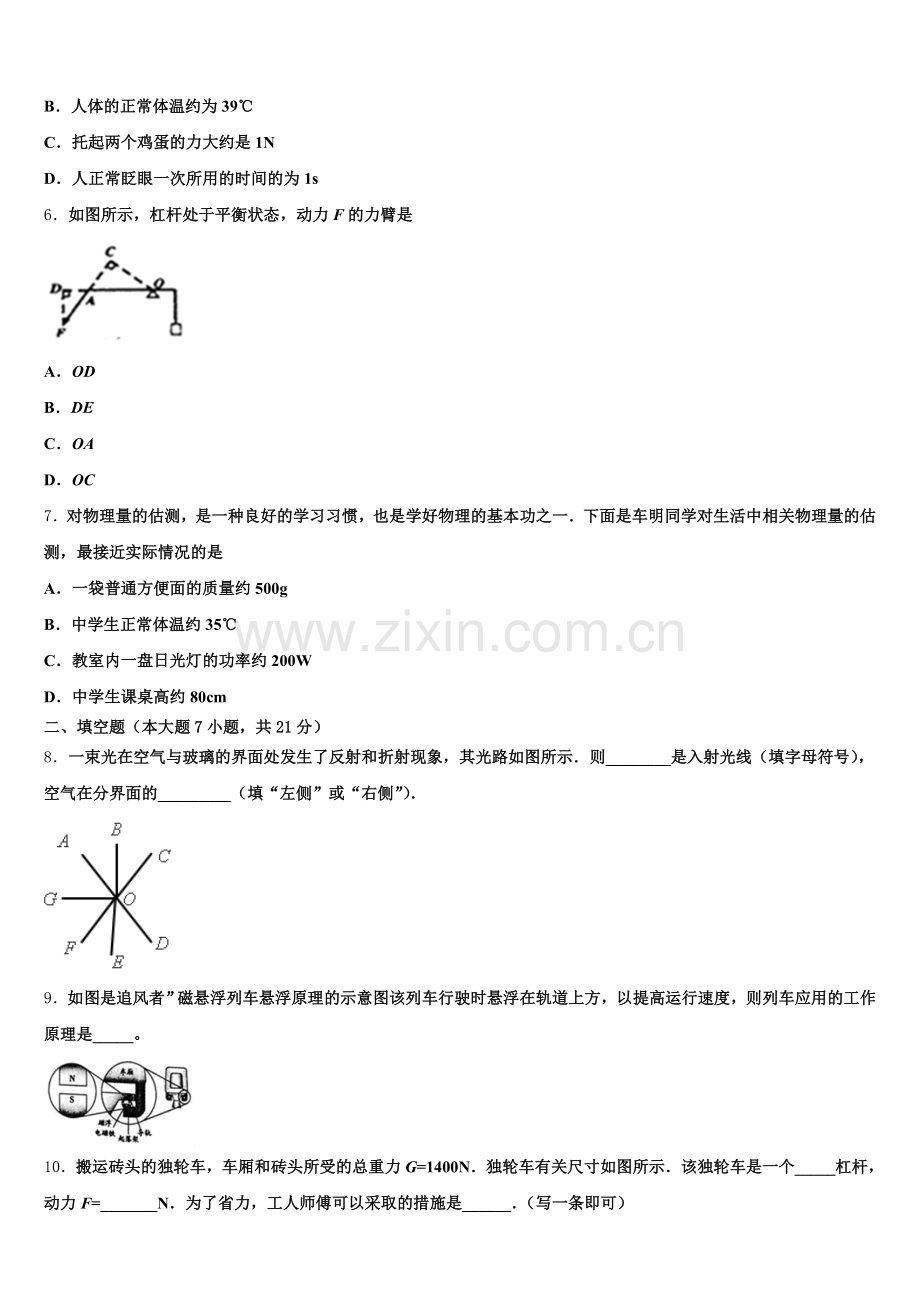

5．下列数值最接近实际情况的是
A．物理课本的长度约为26dm
B．人体的正常体温约为39℃
C．托起两个鸡蛋的力大约是1N
D．人正常眨眼一次所用的时间的为1s
6．如图所示，杠杆处于平衡状态，动力F的力臂是

A．OD
B．DE
C．OA
D．OC
7．对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一．下面是车明同学对生活中相关物理量的估测，最接近实际情况的是
A．一袋普通方便面的质量约500g
B．中学生正常体温约35℃
C．教室内一盘日光灯的功率约200W
D．中学生课桌高约80cm
二、填空题（本大题7小题，共21分）
8．一束光在空气与玻璃的界面处发生了反射和折射现象，其光路如图所示．则________是入射光线（填字母符号），空气在分界面的_________（填“左侧”或“右侧”）．

9．如图是追风者”磁悬浮列车悬浮原理的示意图该列车行驶时悬浮在轨道上方，以提高运行速度，则列车应用的工作原理是_____。

10．搬运砖头的独轮车，车厢和砖头所受的总重力G=1400N．独轮车有关尺寸如图所示．该独轮车是一个_____杠杆，动力F=_______N．为了省力，工人师傅可以采取的措施是______．（写一条即可）

11．小明用同一个滑轮的两种用法，提起同一物体，如图所示，使用定滑轮时，所用的拉力为F甲，机械效率为η甲。使用动滑轮时所用的拉力为F乙，机械效率为η乙，则F甲 ___F乙，η甲____η乙（选填“>”、“<”或“=”，不计绳重和摩擦）

12．如图甲是用刻度尺测量一金属片长度的情形，该金属片的长度读数____cm；如图乙中弹簧测力计的示数是_________N。

13．小兰在探究“滑动摩擦力大小与哪些因素有关”时，弹簧测力计的示数如图所示，忽略绳与滑轮间的摩擦，则物体A受到的滑动摩擦力大小为_____N。

14．微波炉利用_____（选填“电磁波”或“超声波”）加热食物，食物的分子在微波的作用下强烈振动，使内能_____（选填“增加”或“减小”），温度升高。
三、作图题（共7分）
15．如果有两条光线如下图所画的方向射向凸透镜，请画出它穿过透镜后的传播方向．
（______）

16．利用如图中的定滑轮和动滑轮绕制滑轮组，要求能够改变用力的方向．

17．如图所示，曲杆AOBC自重不计，O为支点．要使曲杆在图示位置平衡，请作出施加在C点、且与OB平行的力F的力臂示意图．

四、实验题（本大题共5小题，共20分）
18．利用图所示的实验装置探究“杠杆的平衡条件”．请按要求完成下列问题：
将杠杆安装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向_____调（选填：“左”或“右”），使杠杆在水平位置平衡．如图甲所示挂钩码，杠杆在水平位置平衡，若将杠杆左右两侧各去掉一个相同的钩码，则杠杆_____端将下沉（选填：“左”或“右”）．如图乙所示，用弹簧测力计在杠杆处竖直向上拉时，若杠杆能在水平位置平衡，则悬挂在处的钩码总质量为_______．

19．晓彤和小雪设计了如图甲所示的实验装置进行探究活动．晓彤在探究“阻力对物体运动的影响”时分别让同一小车从同一斜面的同一位置由静止下滑，在水平面上运动一段距离后停止．
①晓彤能够使小车到达水平面起始端的速度相同，这是利用小车沿斜面下滑过程中_____转化为动能来实现的．
②小车在水平面上三次滑行的距离如图甲所示，由图甲现象可以得出的结论是：_____

③小车三次在水平面上的运动，机械能的改变量_____（选填“相同”或“不同”）．完成上述实验后，小雪取来一个小球和木块，小球从斜面的某一位置由静止滚下，将水平长木板上的木块由A位置撞至B位置，如图乙所示；完成后，保持木块在B位置不动，取回小球置于斜面同一位置重复上面的操作，如图丙所示，小雪的两次实验可以探究“物体动能大小与速度的关系”，在这两次实验中，小球的动能大小是用_____来反映的，_____（选填“乙”或“丙”）图中小球将木块推动的距离更大一些．
20．为了测量标有“2.5V”小灯泡的额定功率，小华同学设计了图甲所示的电路图，电源电压为6V，小灯泡电阻约为10Ω．

（1）为了完成实验，在标有“10Ω 1A”、“50Ω 2A”的两种滑动变阻器中应选用_____的滑动变阻器．
（2）图乙为小华同学连接的电路，闭合开关后，小灯泡不发光，电压表无示数，但电流表有示数，经仔细检查，发现多连接了一根导线，将其拆掉后，电路恢复正常，请在多连接的导线上画“×”．
（______）
（3）拆除多余导线后，闭合开关又发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______（填选项前的字母）
A．更换小灯泡                B．检查电路是否断路 C．移动滑动变阻器的滑片
（4）实验中，小华看到电压表示数为2V，则要使灯泡L正常发光，应向______（选填“左”或“右”）端移动滑片P，同时视线应注意观察_________（选填“电流表”或“电压表”）示数，当灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率是
______W．
（5）小华还想探究电流与电阻的关系，于是将图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数．在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于______Ω．
21．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．
请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．闭合开关前，滑片P应位于_____（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是_____．
A．小灯泡短路
B．滑动变阻器短路
C．小灯泡断路
D．滑动变阻器断路排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为_____A；第4次实验时灯泡电阻值为_____Ω．由表一中的数据可知，小张选用的滑动变阻器应是_____（选填“R1”或“R2”）．小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是_____（选填“合理”或“不合理”）的，理由是_____．
表一
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16

0.22
0.25
0.28
0.29
电阻R/Ω
3.1

6.8

8.9
9.7
表二
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：_____．
22．在“探究液体的沸腾特点”的实验中，小明选用完全相同的电热棒、烧杯和温度计，分别对甲（200g水）、乙（100g水）、丙（100g煤油）进行测量，所得数据的温度一时间图象如图，请根据图象分析：

（1）同种液体的沸点与质量的大小_____（选填“有关”或“无关”）；
（2）实验中，电热棒加热时间的长短反映了_____；
（3）小明发现：三杯液体加热到沸腾的过程，温度升高的快慢不同，乙比甲升温的快是因为_____；丙比乙升温的快是因为_____。
五、计算题（本大题共2小题，共13分）
23．洒水车在晨曦中辛勤的工作，已知洒水车自重1.5吨，满载时装水10吨，共有10个轮胎，每个轮胎与地面的接触面积为0.05m1．(g取10 N/kg)求洒水车与水共重多少牛顿？洒水车在1分钟内沿平直街道匀速行驶600米，求洒水车的速度是多少米/秒？求装满水时，洒水车对地面的压强是多少帕斯卡？
24．随着电热水器的不断改进，如图所示的电热水壶深受人们的喜爱．它的容积为2L，壶身和底座的总质最是l.2kg，底座与水平桌面的接触面积为250cm2，装满水后水深l6cm．求：
装满水后水的质量是多少？装满水后水对电热水壶底部的压强多大？装满水后桌面受到的压强多大？（g取10N/kg）
六、综合能力题（本大题共3小题，共18分）
25．读短文,回答问题：
贫民窟中的黑科技 单靠重力工作的电灯
当我们在受电灯带来的各种便利时,身处在发展中国家贫困地区的人们却在依靠极度危险的煤油灯进行照明。针对发展中国家普遍用不上电的情况,2012年12月,英国伦敦设计师马丁瑞德福和吉姆里弗斯发明了一款实用的“重力灯”( Gravity Light),顾名思义,它靠重力发电,在灯身上挂着的一重物,重物下落时,它会拉动灯中心的一根绳子,从而启动一台发电机,发电机把下落重物产生的能量为灯供电。这和手摇式发电装置的原理一样,只不过重力灯的运动方向更垂直,这种重力灯和苹果手机一起被为最伟大的发明
现在，重力灯迎来了第三代“重力LED灯GL02”,其亮度相当于一个12瓦的日光灯(如图甲),使用寿命可以达到200年。“重力LED灯GL02”挂于大约2米高,通过拉几下珠绳把重物吊起,松开后,重物因重力的关系会慢慢下降(每秒大约2mm,如图乙),重力灯的内部结构如图丙所示,以一系列的齿轮带动一个直流发电机,发电时间约为20分钟。“重力LED灯GL02”采用了全新的保护机制,可以确保超重的物体安全地着陆地面,当沙包落到地面时,只要将沙包再提离至原来位置,又可以继续发电,这样就能拥有绿色、不用电池,无污染、使用“零”成本、源源不断的光线,而且“重力LED灯GL02”机身上有DC插座,还可以为收音机等设备进行供电,其他类似的装置——比如电池充电器也能用同样的方式工作·重力LFD灯的照明时间取决于安装的高度,正常情况下,实于1.8米的高度,可以维持约20分钟的照明,当然你实装高度的越高,维持时间越长。
重力灯的主要构件是直流发电机,它的工作原理是__________重力灯工作过中主要的能量转化形式是：将______能转化成______能再转化成光能。如果某一次使用重力灯,将质量为20kg的重物吊起到1.8m的高度释放,重物以2mm/s速度匀速竖直下降,整个过程中可使10只并联的标有3V 10mALED灯正常发光。则整个过程中重物的重力做功_______J(g=10N/kg);重力灯的能量转化效率为______________重力灯是绿色、无污染的清洁照明工具，使用“零”成本。但它也有不足之处，请说出使用重力灯的一点不足：________
26．专家提示：室内空气过于干燥，发病率会明显增加，室内最佳空气湿度值范围45%至50%．如图所示是某家用空气加湿器的自动控制装置，R1是一个传感电阻（置于加湿器表面，和空气接触，用于探测空气的湿度），其阻值随湿度的变化关系如表所示．加湿装置上标有“220V 44W”字样．已知继电器线圈电阻R2为100Ω．左边电源的电压U0为6V不变．当继电器线圈R2中的电流增大到某一数值时，继电器的衔铁被吸下，加湿器电路断开；当继电器线圈中的电流减小到某一数值时，继电器的衔铁被释放，加湿器电路闭合，开始工作．
请解答：
分析上表，当空气湿度增大时，传感电阻的阻值___（增大/减小），继电器的衔铁受到的吸引力____（增大/减小）．正常工作时，加湿装置的工作电流是多少？___________正常工作5min消耗的电能是多少？____-若室内湿度控制在40~60%之间，求衔铁被吸下、加湿装置电路被断开时，继电器线圈中的电流变化范围是多少？___________--
27．小处有物理，勤于思考皆学问．只要你善于观察，在厨房中你就可以发现许多与物理有关的现象和问题，请你用学过的物理知识进行解答
①小明发现妈妈切肉前总是先磨刀，目的是为了_____；
②从厨房中你还能发现哪些与物理知识有关的现象？试举一例（要求写出现象或厨具名称，以及所涉及的物理知识）：_____．两个杯子分别盛有浓盐水和纯水，不能用嘴尝，请你用学过的物理知识，自选器材，设计出两种区分它们的方法，并完成下列表格．

选用的器材
现象与结论
方法一
_____
_____
方法二
_____
_____

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、神州十一号与天宫二号在轨成功交会对接后，“神州十一号飞船”和“天宫二号”与地球之间的位置不断变化，它们相对于地球是静止的，故A错误；
B、物体在竖直方向上受力不平衡时,会失重或超重,但重力始终存在,故两名航天员在轨实验过程中仍然受重力作用,故B错误；
C、实验室内是有介质空气的,所以航天员在天宫二号空间实验室内可以直接对话，根本不能说明声音的传播不需要介质,故C错误；
D、质量是物体的一种属性，与物体的位置、状态、形状、温度无关，航天员作“双摆实验”用到的小球，由地球到达太空后，质量保持不变,故D正确。
2、C
【解析】A、听诊器是让病人的心跳声和呼吸声通过橡胶管中的空气来传播的，减少了声音的发散，增大了声音的响度；
B、注射器抽取药液是利用大气压，在大气压的作用下将药液压入注射器内；
C、我们闻到了消毒水的气味，是因为消毒水的分子扩散到了空气中，进入我们的鼻子引起嗅觉；
D、镊子在使用时动力臂小于阻力臂，是费力杠杆．
考查相关的物理知识，体现了物理和生活的联系
【考点】响度；杠杆的分类；大气压强的存在；扩散现象
3、A
【解析】
A.．响度是指声音的强弱和大小，诗句“不敢高声语，恐惊天上人”中的“不敢高声语”意思是不敢大声说话，所以“高”是指声音的响度大，故A错误，符合题意；
B．声音的传播需要介质，真空不能传声；所以两名宇航员在太空中不能直接对话，故B正确，不符合题意；
C．声波可以传递能量，超声波可以运用到医疗领域，去除人体内结石，故C正确，不符合题意；
D．听不同乐器弹奏同一首歌曲时能分辨出所用的乐器，是利用了声音的音色不同，故D正确，不符合题意．
4、C
【解析】
A．人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，即80℃太高了，故A不符合实际；
B．教室中日光灯的功率一般在40W左右，故B不符合实际；
C．水的密度是1.0×103 kg/m3 ，人体密度与水的密度差不多，在1.0×103kg/m3 =1g/cm3 左右，故C符合实际；
D．中学生正常步行的速度在1.1m/s=1.1×3.6km/h≈4km/h左右，故D不符合实际．
5、C
【解析】
A、初中物理课本的长度在30cm左右，选项A错误
B、人体的正常体温是36.5℃左右，故B错误；
C、一斤鸡蛋大约10个，因此一个鸡蛋的质量大约为0.05kg，若承载两个鸡蛋保持静止不动，大约需要0.05kg×2×10N/kg=1N，故C正确；
D、人们常用“眨眼之间”形容时间短，正常眨一次眼的时间不到1s，故D错误；
6、D
【解析】
动力臂是指从支点O到动力F的作用线的距离，由图可知，动力F的力臂是线段OC．
7、D
【解析】
A、一袋普通方便面的质量大约是100g，故A错误；
B、人的正常体温大约为37℃，故B错误；
C、教室中的一个日光灯的功率为40W左右，故C错误；
D、中学生身高平均为160cm，课桌高度约为人身高的一半，即约为80cm，故D正确．

二、填空题（本大题7小题，共21分）
8、BO 右侧
【解析】
仔细分析题图，先分析哪是界面，BO、EO、GO不可能是界面，只有AD和CF是界面．假设界面是AD，那么CF就是法线，利用光的反射定律，入射光线、反射光线必在同一种介质内，并且折射光线和入射光线分居在法线的两侧，EO应是入射光线，OG是反射光线，OB是折射光线，反射角（∠FOG）和入射角（∠FOE）不相等，不符合光的反射定律．假设不成立．因此只有CF是界面，AD是法线．根据反射和折射的特点可知，反射发生在同种介质中，BO是入射光线，OG是反射光线，OE是折射光线．由图可知，折射角∠DOE大于入射角∠AOB，故界面CF的左侧为玻璃，右侧为空气．
9、异名磁极相互吸引
【解析】
据图可知，轨道电磁铁和悬浮电磁铁相互吸引使磁悬浮列车悬浮，靠的是异名磁极相互吸引的原理工作的。
10、省力 420 将砖块靠近车轮
【解析】
图中的独轮车使用时动力臂大于阻力臂，故独轮车是一个省力杠杆；根据杠杆的平衡条件F1L1=F2L2；得F×1m=1400N×0.3m；解得F=420N，为了更省力，可采取减少阻力臂或增大动力臂，具体做法是：将砖块靠近车轮或受远离车轮．
11、> >
【解析】
不计绳重和摩擦，在定滑轮上，F甲=G；在动滑轮上，F乙=（G+G动），所以F甲＞F乙；
同一物体匀速提升相同高度，根据W=Gh可知有用功相等，使用定滑轮没有额外功，使用动滑轮时要克服动滑轮的重力做额外功，所以η甲＞η乙。
12、3.50 3.2
【解析】
图甲刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；金属片左侧与0对齐，右侧与3.50cm对齐，估读为8.30cm，所以金属片的长度为L=3.50cm；
图乙中的弹簧测力计的一个大格表示1N，里面有5个小格，因此它的分度值为0.2N.因此它的读数为3.2N.
13、3.6
【解析】
由图可知，弹簧测力计的示数为3.6N，实验中，匀速直线拉动物体时，拉力与摩擦力是一对平衡力,又因为定滑轮只改变力的方向，不能省力，所以弹簧测力计的示数就等于摩擦力的大小，即3.6N。
14、电磁波增加
【解析】
微波炉是利用微波加热食品的。
【详解】
微波炉是利用电磁波加热食品的，原理是食物分子在微波的作用下剧烈振动，使得食物内能增加，温度升高，达到成熟状态。

三、作图题（共7分）
15、
【解析】
平行于主光轴的入射光线经透镜折射后的折射光线过焦点，过二倍焦距处的入射光线的折射光线经透镜折射后，过凸透镜另一侧二倍焦距处，如图所示：
．
16、
【解析】
解：要改变用力的方向，则向下用力，应从定滑轮开始绕．
故答案：
考点：滑轮组的设计与组装．
专题：作图题．
分析：滑轮组设计原则可归纳为：奇动偶定；一动配一定，偶数减一定，变向加一定．
点评：省力多少和绳子的绕法，决定滑轮组的使用效果，要改变力的方向则应从定滑轮开始绕线．
17、
【解析】
反向延长力F的作用线，过支点O点作力F作用线的垂线L即为F的力臂，如下图所示：

四、实验题（本大题共5小题，共20分）
18、（1）左 ； （2）右 ； （3）1．2
【解析】
（1）由题意可知，杠杆右端下沉，说明右侧较重，所以应将右侧的平衡螺母向左调；
（2）在甲图中，由于左侧力臂较大，所以当两边去掉相同的钩码时，左侧的力与力臂的乘积减小的多，故杠杆右端将下沉；
（3）由图示可知，测力计的示数为3N，动力的力臂为2，阻力的力臂为3，根据杠杆的平衡条件可知，在A点的阻力应为2N，故应挂的钩码的总质量应为1．2kg．
19、重力势能 详见解析 相同 木块被推动距离的大小 乙
【解析】
（1）①为保证小车到达水平面时的速度相等，需让小车从相同高度滑下，小车沿斜面下滑过程中，小车的质量不变，高度减小，速度增大，重力势能转化为动能；
②由图甲可知：表面越光滑，小车受到的阻力越小，速度减小得越慢，运动的距离就越远；
③同一小车三次在斜面上的高度相同，重力势能相同，在水平面上的运动时，最终停止运动，动能为零，则可知机械能的改变量相同；
（2）从高处滚下的小球具有机械能，推动小木块运动距离的越长（短），说明小球具有的能量越大（小），即本实验通过比较木块被推动的距离来比较小球动能的大小；
乙、丙两次实验使用同一小球，小球质量相同，小球在水平长木板上滚动的过程中要克服摩擦力做功，小球滚动的距离越小，到达木块处时的速度越大；乙、丙两次实验中，乙图中小球到达木块处时通过的距离小，克服摩擦力做功较少，则小球到达木块处时的速度大，动能大，将木块推动的距离更大一些．
20、50Ω C 左 0.6 25
【解析】
(1)测灯泡功率实验的原理是： ，由串联电路电压特点知，灯正常发光时变阻器两端电压： ，根据分压原理有： ，所以变阻器连入电路的阻值： ，故应选用50Ω1A的变阻器；
(2)由电路图知，灯泡、开关、滑动变阻器应串联在电路中，电压表并联在小灯泡的两端，连接灯泡的右接线柱与电压表的左接线柱之间的导线有误，应去掉此根导线，如图所示：

（3）拆除多余导线后，闭合开关发现小灯泡不亮，但电流表有示数，说明电路是通路，只是电流太小，不用更换小灯泡，向左移动滑动变阻器的滑片，使电流逐渐变大，小灯泡就会逐渐亮起来，故C正确，AB错误．
故选C.
（4）电压表示数为2V，低于额定电压，所以应减小滑动变阻器的阻值，滑动变阻器滑片应向左端移动，使电压表的示数等于2.5V；将电压表示数调到2.5V时小灯泡正常发光，电流表分度值为0.02A，示数为0.24A，则小灯泡的额定功率： ；
（5）电压表的示数始终保持 2V 不变，滑动变阻器分到的的电压是：，电路中的最小电流： ，故更换的定值电阻 R 的阻值不能大于： .
21、 A C 0.2 8 R2 不合理 灯丝的电阻会随温度变化 没有控制电阻两端的电压不变
【解析】
（1）测量小灯泡电阻的实验中，滑动变阻器应“一上一下”串联接入电路中，P向右移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其右下接线柱接入电路中，如图所示：

（2）为了保护电路，闭合开关前，应将滑片P置于阻值最大处，即A端；
电流表指针几乎没有偏转，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了，故选C；
（3）图丙中电流表量程为0～0.6A，分度值为0.02A，电流表示数为0.2A；
由表中数据可知，第4次实验时灯泡两端电压2.0V，电流0.25A，此时灯泡电阻值为：
RL＝＝＝8Ω；电源由两节干电池串联组成，则电源电压为3V，第1次实验时灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：U'＝3V-0.5V＝2.5V，此时变阻器连入电路中的电阻：R滑＝≈15.6Ω＞10Ω，这说明小张选用的滑动变阻器应是R2；
（4）灯泡的电阻随温度的变化而变化，不是一个定值，故取平均值没有意义，是不合理的；
（5）实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，通过实验，记录电流表示数如表二所示；分析表二数据可知，通过导体的电流跟电阻不成反比，且每次实验中电流与电阻的乘积是不同的（即电压不同），所以其原因是没有控制电阻两端的电压不变．
22、无关 液体吸收热量的多少 乙的质量小于甲 丙的比热容比乙小
【解析】
（1）由图象可知，甲、乙均为水，质量不同，但沸点相同，说明同种液体的沸点与质量的大小无关；
（2）实验中，完全相同的电热棒，加热时间越长，液体吸收的热量就越多，说明加热时间的长短反应了液体吸收热量的多少；
（3）根据公式Q吸＝cm△t，甲和乙是同种物质，比热容相同，吸收热量相同，乙的质量小，温度变化快；根据公式Q吸＝cm△t得，△t＝，乙和丙的质量相同，吸收相同的热量，丙比乙升温快，说明丙的吸热能力弱，即丙的比热容比乙小（煤油的比热容比水小）；

五、计算题（本大题共2小题，共13分）
23、（1）1.15×105N；（1）5m/s；（3）1.5×105Pa
【解析】
解：（1）满载时汽车与水总重

（1）洒水车的平均速度
（3）汽车对地面的压强
答：（1）汽车与水共重．（1）洒水车的速度是5m/s．（3）装满水时，汽车对地面的压强是．
24、（1）2kg ；（2）1.6×l03Pa ；（3）1.28×l03Pa
【解析】
(1)V＝2 L＝2×10−3m3；装满水后水的质量m＝ρV＝1.0×103kg/m3×2×10−3m3＝2kg；(2)装满水后水对电热水壶底部的压强p＝ρgh＝1.0×103kg/m3×10N/kg×0.16m＝1.6×103Pa，(3)装满水后桌面受到的压力F＝G＝mg＝(1.2kg2kg)×10N/kg＝32N；S＝250cm2＝2.5×10−2m2；装满水后桌面受到的压强p1＝＝1.28×103Pa.
点睛：（1）已知水壶的容积和水的密度，根据公式m＝ρV可求装满水后水的质量；（2）已知转满水后水的深度，根据公式P＝ρgh可求装满水后水对电热水壶底部的压强；（3）装满水后桌面受到的压力等于水的重力与壶身和底座的总重力之和，根据公式P＝可求装满水后桌面受到的压强．

六、综合能力题（本大题共3小题，共18分）
25、电磁感应 机械 电 360 75% 功率小、供电时间短；不能持续供电
【解析】
（1）发电机的工作原理是电磁感应现象，即闭合电路中的一部分导体切割磁感线时，电路会产生感应电流；
（2）重力灯工作过程中主要的能量转化形式是：将机械能转化为电能，电能转化为光能；
（3）重力所做的功：；利用知，下落时间：；10只3V、10mALED灯消耗的电能：；重力灯的能量转化效率：；
（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。同时，功率小；供电时间短；不能持续供电。
26、减小 增大 0.2A 1.32×104J 0.03A～0.04A
【解析】
（1）分析表格数据可知当空气湿度增大时传感电阻阻值的变化，根据欧姆定律可知电路中电流的变化，进一步判断电磁铁磁性的变化和继电器的衔铁受到的吸引力变化；
（2）加湿装置正常工作时的功率和额定功率相等，根据求出其电流，再根据求出正常工作5min消耗的电能；
（3）根据表格数据可知湿度为40%和60%时传感器电阻，根据电阻的串联和欧姆定律求出电路中的电流，然后得出答案。
【详解】
（1）分析上表可知，当空气湿度增大时，传感电阻的阻值减小，电路中的总电阻减小，由可知，控制电路的电流变大，电磁铁的磁性变强，继电器的衔铁受到的吸引力增大；
（2）正常工作时，由可得，加湿装置的工作电流：；由
可得，正常工作5min消耗的电能：；
（3）当空气湿度为40%时，由表格数据可知，传感器的电阻R1=100Ω，因串联电路中总电阻等于各分电阻之和，所以，控制电路中的电流：；当空气湿度为60%时，由表格数据可知，此时传感器的电阻R1′=50Ω，则控制电路中的电流：。故继电器线圈中的电流变化范围是0.03A～0.04A。
答：（1）减小；增大；（2）正常工作时，加湿装置的工作电流是0.2A，正常工作5min消耗的电能是1.32×104J；
（3）若室内湿度控制在40～60%之间，衔铁被吸下、加湿装置电路被断开时，继电器线圈中的电流变化范围是0.03A～0.04A。
本题考查了电路的动态变化分析和欧姆定律、电功率公式、电功公式以及串联电路特点的应用，从表格中获取有用的信息是关键。
27、增大压强 刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦 两个相同的杯子，天平 下沉那一边，烧杯里装的是盐水 弹簧测力计、物体 用弹簧测力计拉着物体分别浸没在盐水和水中，比较测力计的示数，示数小的，受到的浮力大，是盐水
【解析】
（1）①小明发现妈妈切肉前总是先磨刀，是为了在压力一定时，使刀刃更薄，减小受力面积，增大压强；
②现象或厨具名称：刀把上的花纹，可以增大手与刀把接触面的粗糙程度，从而增大摩擦．
（2）方法一：用两个相同的杯子装相同体积的盐水和水，分别放在天平的两个托盘中，那一边下沉，说明那边是盐水；
方法二：用一个弹簧测力计下面挂一个小石块，使小石块全部浸没在盐水和水中，比较弹簧测力计的示数，示数较小的，说明浮力较大，即为盐水．
