2025-2026学年山东省枣庄市枣庄市第四十一中学初三教学质量统一检测试题（一）物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单项选择题（本大题7小题，每题3分，共21分）
1．小灯泡L的额定电压为3V，它的I-U图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（　　）

A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
2．春节，南京市内禁止燃放烟花爆竹．为烘托气氛，小明同学先到网上下载了别人录制好 的鞭炮声 mp3 到 U 盘，到时插到播放器上进行播放，呵呵！这电子鞭炮声效果妙极了！下 列说法中错误的是
A．保证了声音音色的逼真
B．使声能转化成电能
C．轻松避免了火灾，不留垃圾，更加环保
D．可随意调节声音响度到最合适
3．下列现象中，能用惯性知识解释的是（　　）
A．正在行驶的汽车遇到突然刹车时，乘客身子会向前倾倒
B．在火车站站台上，人必须站在离站台边缘1m左右的安全线以外候车
C．在高原地区，用普通锅不容易将米饭煮熟
D．手用力拍桌子，手也会感到疼

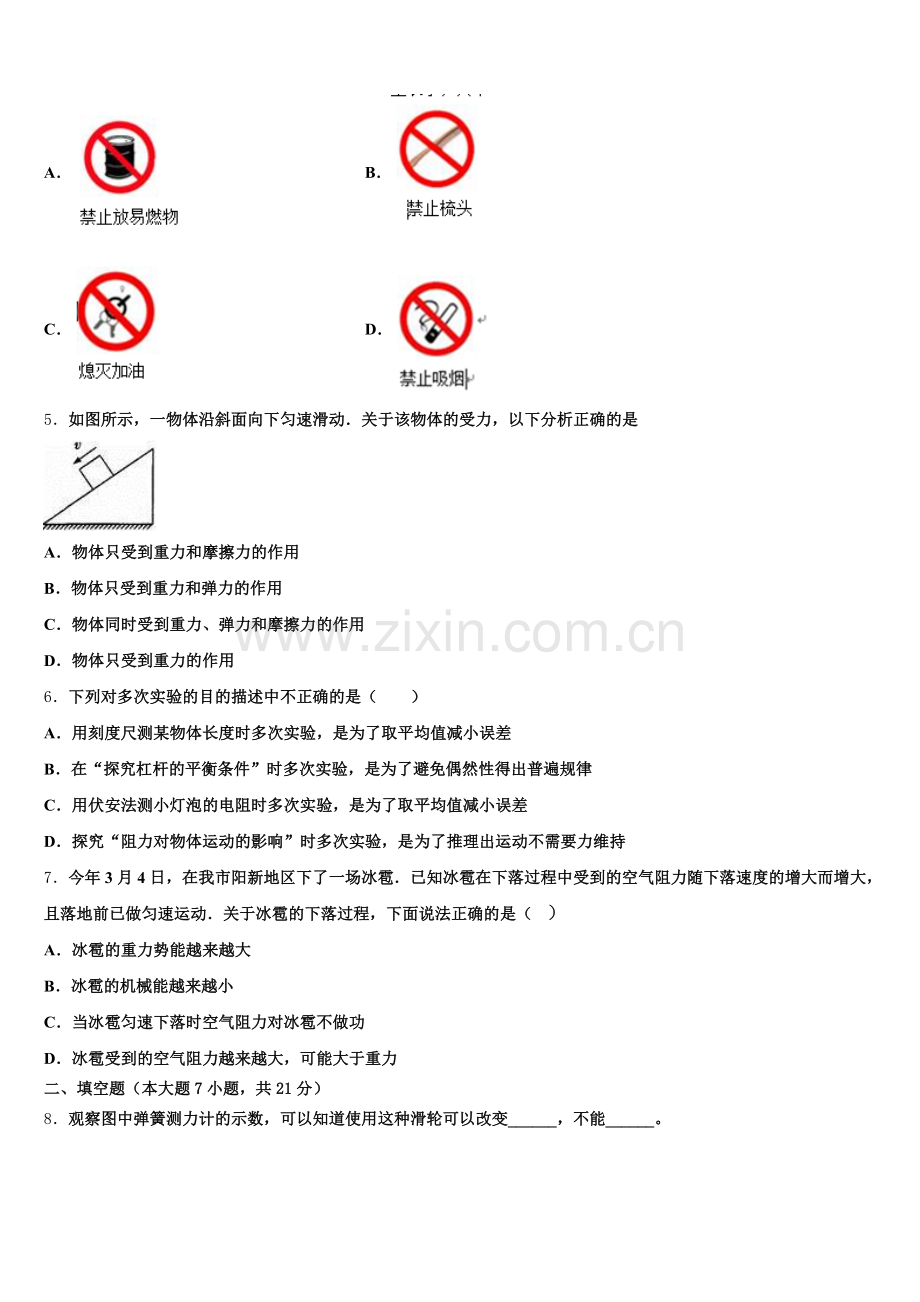

4．摩擦起电是日常生活中常见的现象，这种现象在某些场所出现可能会引发安全事关．如图是张贴在加油站中的安全表示，其中与摩擦起电有关的是（　　）
A． B．
C． D．
5．如图所示，一物体沿斜面向下匀速滑动．关于该物体的受力，以下分析正确的是

A．物体只受到重力和摩擦力的作用
B．物体只受到重力和弹力的作用
C．物体同时受到重力、弹力和摩擦力的作用
D．物体只受到重力的作用
6．下列对多次实验的目的描述中不正确的是（　　）
A．用刻度尺测某物体长度时多次实验，是为了取平均值减小误差
B．在“探究杠杆的平衡条件”时多次实验，是为了避免偶然性得出普遍规律
C．用伏安法测小灯泡的电阻时多次实验，是为了取平均值减小误差
D．探究“阻力对物体运动的影响”时多次实验，是为了推理出运动不需要力维持
7．今年3月4日，在我市阳新地区下了一场冰雹．已知冰雹在下落过程中受到的空气阻力随下落速度的增大而增大，且落地前已做匀速运动．关于冰雹的下落过程，下面说法正确的是（ ）
A．冰雹的重力势能越来越大
B．冰雹的机械能越来越小
C．当冰雹匀速下落时空气阻力对冰雹不做功
D．冰雹受到的空气阻力越来越大，可能大于重力
二、填空题（本大题7小题，共21分）
8．观察图中弹簧测力计的示数，可以知道使用这种滑轮可以改变______，不能______。

9．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．

10．如图所示，是某实验小组设计的加热器的简化电路图，是发热电阻，闭合开关断开时，电压表的示数为，开关都闭合时，电压表示数为。电阻与的阻值之比是_________。若使加热器处于高温档，开关的连接情况是闭合，_________。

11．规格分别为“6V 3W”和“6V 6W”的甲、乙两只小灯泡，若将它们并联后接入电压为6V的电路中，比较两灯的亮度是_____（甲灯亮些/乙灯亮些/一样亮）；若将它们串联后接入电压为9V的电路中比较两灯的亮度是_____．（甲灯亮些/乙灯亮些/一样亮）
12．历史上第一次准确测量出大气压强值的实验是托里拆利实验，如图所示．若在海拔为2033m的金佛山最高峰做这个实验，会让测得的水银高度_____（选填“大于”、“小于”或“等于”）76cm汞柱．同时，大气压强的降低也使得液体的沸点_____（选填“升高”、“降低”或“不变”）；所以在高原地区大气压强_____（选填“高”或“低”），要使用_____煮饭．

13．冰的密度为，表示每立方米的_______是 0.9×103千克，当冰熔化为水后，体积将______ （选填 “变小”、“不变”或“变大”）。一只杯子最多可盛质量为0.2千克的酒精，它一定______ （选填“能” 或“不能”）盛下质量为0.2千克的水。（酒精的密度为0.8×103千克/米3）
14．有一个质量540g，体积360cm3的空心铝球，其空心部分的体积是________ cm3；如果在空心部分注满水后，总质量是________ g．（铝的密度2.7×103kg／m3）
三、作图题（共7分）
15．如图 所示，物体 A 与平板小车一起在水平桌面上向右匀速运动，当小车突然减速时，画出木块的受力示意图。

16．图中，A点为人的重心，O点为地球球心．请画出人所受重力的示意图．
（______）

17．如图所示，是放大镜的成像情况。根据凸透镜的成像规律确定该凸透镜的位置并将其画出，作出凸透镜的焦点。光心用O表示，焦点用F表示，保留作图痕迹。

四、实验题（本大题共5小题，共20分）
18．在如图所示的电路中，电源电压保持不变，电路中电阻或滑动变阻器处出现了故障，在闭合电键S后，根据电流表的示数，现有（a）（b）两种方法可判断故障：
（a）直接将一根完好的导线接入电路的AB或CD两点间，再次观察电流表的示数。
（b）移动变阻器的滑片P，再次观察电流表的示数。

①若闭合电键电流表的示数不为零，则可用方法______；若闭合电键电流表的示数为零，则可用方法_____。（均选填序号）
②若确定使用方法（b），则简述方法中“再次观察电流表的示数”的电流表示数情况及相应的故障情况：______。
19．在探究实验—“压力的作用效果与哪些因素有关”和实验二“探究滑动摩擦力的影响因素”实验中，玉兰同学对两个实验做了一些对比。如图1中a、b、c、d所示，玉兰同学在有机透明盒里放入一块海绵和砖块进行实验一的探究过程；如图2中甲、乙、丙所示，玉兰同学在同一水平木板面上进行了实验二的探究过程。

（1）实验一中要探究压力的作用效果与受力面积的关系，可以选用_______两次实验（填序号），可以得出结论，当压力相同时，受力面积________（选填“越大”或“越小”），压力的作用效果越明显：压力的作用效果通过海绵的凹陷程度来体现。此处用到的物理研究方法是_______。
（2）实验二中该实验的实验原理是_____，探究滑动摩擦力与受力面积的关系应选用______（填序号）两次实验，所得的结论是：当受力面积越小时，滑动摩擦力________（选填“越大”“越小”或“不变”）。
（3）玉兰同学对两个实验进行了对比和分析，他发现压力作用效果和摩擦力的共同影响因素是_____。
20．小明利用杯子做了几个物理小实验．

（1）如图甲所示，在玻璃杯中装满米，压紧后插入竹筷，再慢慢将竹筷向上提，杯子也会跟着竹筷一起被提起来．若米重2N，玻璃杯重1N，则当筷子提着米在空中静止时，米与筷子的摩擦力为______N．
（2）如图乙所示，在盛水杯子的杯口盖上明信片，将一枚鸡蛋放在明信片上．用手指将明信片弹飞，鸡蛋掉入水中．此现象说明______具有惯性．
（3）如图丙所示，杯子里装满了水，用纸板盖住水杯，倒置后水没有流出．此现象可以说明____的存在．
（4）如图丁所示，在空玻璃杯子里放一乒乓球，沿图示方向用力吹气，乒乓球跳出玻璃杯．此现象可以说明_____．
A．重力的方向为竖直向下 B．力是改变物体运动状态的原因
C．力的作用是相互的 D．流速越大，压强越小
21．如图甲，光滑水平面上质量为m的物体，在水平拉力F作用下由静止开始运动，当运动的距离为s时速度为v．若物体运动的距离s与物体质量m、水平拉力F、速度v的关系数据如下表：

次数
m/kg
F/N
v/(m/s)
s/m
1
2
10
4
1.6
2
4
10
4
3.2
3
2
20
4
0.8
4
2
20
2
0.2
则s=_____．
22．某小组在探究电流与电阻关系的实验中，设计了如图所示的电路．
请你用笔画线代替导线将如图所示电路连接完整__________；电源由两节电压为1.5V的电池串联组成，则电源电压为_______V；若分别将5Ω、10Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为1.5V不变，那么选取的滑动变阻器的最大阻值应该不小于________Ω．由此得到结论：电压一定时，电流与电阻成_____________；保持电压表示数为2V的条件下重复进行上述实验，其目的是：_______________．
五、计算题（本大题共2小题，共13分）
23．下面的图表是从某台电热饮水机说明书上收集到的信息．经分析得知，当开关S闭合时，饮水机处于加热状态，S断开时，饮水机处于保温状态．为了测量它加热时的实际功率，小明断开其它所有用电器，只将该饮水机接入家庭电路中，闭合开关S，测得热水箱中的水从20℃升高到100℃，所用时间为7.5min，同时观察到家中标有“1200r/kw•h”字样的电能表转盘转过120转（r）．根据以上信息，求：
热水箱容量
1L
额定电压
220V
加热时额定功率
880W
电阻R1的阻值（不考虑温度对阻值的影响）；饮水机热水箱中的水从20℃升高到100℃时所吸收的热量[c水＝4.2×103J/（kg•℃）]；饮水机加热时的实际功率；饮水机此加热过程中的热效率．
24．某型号油罐车的技术参数如下表所示，当它匀速行驶时所受的摩擦力是其总重的0.02倍，在一次运输任务中，油罐车装满密度为0.85×103kg/m3的柴油，以50km/h的平均速度从炼油厂送到加油站需要2h，g取10N/kg，则：
卡车型号

自重
2×104kg
轮胎个数
12
油罐容积
40m3
每只轮胎行驶时与地面的接触面积
0.05m2
行驶时的最大速度
90km/h
（1）计算炼油厂到加油站的距离；
（2）油罐车满载后对地面的压强；
（3）这次运输过程中油罐车的平均功率。
六、综合能力题（本大题共3小题，共18分）
25．如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙所示，S1为温控开关，S2为门控开关，R为石英加热管（阻值不变）. 消毒柜的总功率为1250W，臭氧发生器的功率为150W. 求：

（1）消毒柜使用三角插头，要插入三孔插座，是为了将金属外壳与_________________相连.
（2）石英加热管R的阻值多大？关闭柜门，门控开关S2闭合，臭氧发生器工作10min所消耗的电能多大_____？
（3）若在货架上放100kg的不锈钢餐具，将其从26℃加热到70℃，不计热量损失，消毒柜石英加热管需要正常加热工作多长时间______？[c钢=0.46×103J/（kg•℃]
26．1901年，挪威人伯克兰造出世界上第一台电磁发射器，首开电磁炮先河．为了认识电磁炮的一些特性，小柯制作了一个电磁炮模型，其原理如下图．螺线管通电后，铁制撞针迅速前移，推动炮弹射出炮管．
小柯要增强电磁炮中螺线管磁场，下列方法可行的是 （选填字母）．
A．增加螺线管的线圈匝数
B．改变线圈中的电流方向
C．增大通过螺线管的电流炮弹的动能影响它的威力．直接测量动能小柯遇到困难，所以，他通过测量同一炮弹的射程（炮弹出射点离落地点间的水平距离）来间接比较．此研究方法与下列 （选填字母）实验所用方法相同．

A．用刻度尺测物体长度 B．用量筒测液体体积 C．用压强计研究液体内部压强小柯测得的一项实验数据（取多次实验的平均值）如下表．
实验次数

第1次

第2次

第3次

第4次

第5次

撞针质量（克）

0.1

0.2

0.3

0.4

0.5

射 程（米）

0.48

0.54

0.81

0.46

0.41

小柯得出了“当其他条件相同的情况下，撞针质量为0.3克时电磁炮的射程最远”的结论．
小妍觉得这个结论还不可靠，建议再取不同质量的撞针进行实验．你认为选择撞针质量范围在 克之间进行进一步实验比较合理．
27．如图是一种电热水龙头和它的电路简图。旋转手柄可使扇形开关S同时接触西个相邻触点，从而控制流出的水为冷水、温水或热水。已知R1、R2是电热丝，R1=22 Ω，R2=55 Ω。求：
当S旋转到____（选填“l”、“2”或“3”）的位置时流出的水是温水，并计算温水档的功率。试计算流出水为热水时，该水龙头1min消耗的电能_________；若该水龙头1min能放．出约1kg的水，加热效率为75%，试计算流出水为热水时，水升高的温度____ 。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，
由图象可知，当电压表示数为1.5V时，电路中的电流I=0.3A，由I=UR可得，滑动变阻器两端的电压：U滑=IR滑=0.3A×10Ω=3V，因串联电路中总电压等于各分电压之和，所以电源的电压：U=UL+U滑=1.5V+3V=4.5V，故A正确，不符合题意；
由图象可知,灯泡两端的电压为3V时,电路中的电流I′=0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以，灯泡的额定功率：PL额=UL额I′=3V×0.5A=1.5W，故B正确；滑动变阻器消耗的电功率：P′滑=U′滑I′=1.5V×0.5A=0.75W，故C错误; 此时滑动变阻器两端的电压：U′滑=U−UL额=4.5V−3V=1.5V，滑动变阻器接入电路中的电阻：R′滑===3Ω，故D正确；故选C.
2、B
【解析】
ACD、燃放大量传统鞭炮时，引发的大大小小火灾甚多，造成损失很大，而电子鞭炮可以避免火灾、无污染，且音色逼真、音量可以自由调节，故ACD正确，不符合题意；
B、电子鞭炮发声时消耗电能，得到了声能，即将电能转化成声能，故B错误，符合题意。
3、A
【解析】
A．当汽车紧急刹车时，乘客向前倾倒，是因为乘客和车都要保持原来的运动状态，汽车刹车速度慢了，乘客的下身随汽车速度减慢，而上身由于具有惯性仍要保持原来的运动状态，所以要向前倾倒，故A符合题意；
B．当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向列车，易出现危险，故B不符合题意；
C．大气压随高度的增加而减小，在高原地区，海拔较高，气压较小，所以如果使用普通锅，由于普通锅密封性能差，会使锅内气压低于一个标准大气压，沸点与气压有关，气压低沸点低，与惯性无关，故C不符合题意；
D．用手拍桌子，手会感到痛。这是因为手对桌子施加了力的作用，同时也受到了桌子对手的作用力，说明了物体间力的作用是相互的，故D不符合题意。
4、B
【解析】
解：A、放易燃物产生的火花，会发生爆炸事故，与摩擦起电无关，故A错误；
B、用塑料梳子梳头时会因为摩擦产生静电，会产生电火花，有发生爆炸的危险，故B正确；
C、加油时如果不熄火，可能会把油气点燃，发生爆炸事故，与摩擦起电无关，故C错误；
D、吸烟时烟头的火花会把油气点燃，发生爆炸事故，与摩擦起电无关，故D错误．
故选B．
点睛：根据题中所给标志的含义，结合需要张贴的环境进行分析．
5、C
【解析】
对物体受力分析可知，物体一定受重力和支持力的作用，由于两力不在同一直线上，因此二力不可能使物体处于平衡状态；由于物体沿斜面向下运动，则物体受沿斜面向上的摩擦力作用；故物体受到重力、支持力及摩擦力的作用．根据弹力的定义可知，拉力、压力、支持力、推力都属于弹力，因此物体受重力、弹力和摩擦力的作用，故C符合题意．
6、C
【解析】
①测量性实验为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性；②物理学中，常常有难以达到条件的时候，这时，我们常常需要借助将实验想象为理想情况下来达到我们的目的，在实验基础上经过概括、抽象、推理得出规律，这种研究问题的方法就叫科学推理法。
【详解】
A、用刻度尺测某物体长度时为了减小误差，需要多次实验取平均值。故A正确；B、在“探究杠杆的平衡条件”时多次改变力及力臂的大小，进行实验，目的是为了避免偶然性得出普遍规律。故B正确；C、灯丝电阻受温度影响明显，用伏安法测小灯泡的电阻时多次实验，目的是观察不同电压下灯泡亮度及电阻的变化，得出电阻变化与温度的对应关系。故C不正确；D、探究“阻力对物体运动的影响”时多次实验，得到的结论是物体受到的阻力越小，持续运动时间越长，在此基础上推理出运动不需要力维持。故D正确。故选：C。
7、B
【解析】
A．冰雹下落过程中，高度减小，重力势能越来越小，故A错误；
B．由于冰雹要克服空气阻力做功，机械能会转化为内能，所以其机械能减小，故B正确；
C．当冰雹匀速下落时，冰雹在阻力的作用下才做了匀速运动，所以空气阻力对冰雹是做功的，故C错误；
D．冰雹在运动过程中，速度变大，阻力变大，当阻力等于重力时，冰雹会做匀速直线运动，速度保持不变，所以阻力不可能大于重力，故D错误．
故选B．
要能从能的转化理解冰雹的机械能变化，因为冰雹下落过程中克服阻力做功，最终转化为内能，所以机械能必定是减小的．

二、填空题（本大题7小题，共21分）
8、力的方向 省力
【解析】
图中的滑轮轮轴是固定的，所以该滑轮是定滑轮。由图可知，两种情况下弹簧测力计的示数都相同，即使用定滑轮不能省力，但可以改变力的方向。
9、2：1 2：3
【解析】
解：
（1）已知电阻R1与R2的阻值之比为2：1，则R1=2R2，
开关S断开时，电阻R1、R2串联，
因串联电路中电流处处相等，
则R1与R2的电功率之比：===；
开关S断开时，电阻R1、R2串联，此时电路中的电流I===，
此时电压表测R1两端的电压，
由I=可得，电压表的示数：
U1=IR1=×R1=×2R2=；
（2）开关S闭合后，电路为R1的简单电路，电压表测电源电压，即电压表的示数为U；
所以，开关S闭合前后，电压表两次的示数之比为=．
点睛：本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．
10、1:5 闭合
【解析】
根据题中“加热器的简化电路图以及若使加热器处于高温档，开关的连接情况是闭合， ”可知，本题考查串联电路的电压规律和欧姆定律、电功率公式的应用。利用和分析解答。
【详解】
闭合开关断开时，电阻R1、R2串联，电压表测R1两端的电压，电压表的示数为；
开关都闭合时，电阻R2被短路，电路中只有电阻R1，电压表测电源电压，电压表示数为；
根据串联电路的总电压等于各分电压之和，当闭合开关断开时，电阻R2两端的电压U2=U-U1=6U1-U1=5U1，
所以U1：U2=IR1：IR2=R1：R2=U1:5U1=1:5；
根据可知，当电压一定时，电阻越小，电路的功率越大，则加热器处于高温档，所以
开关的连接情况是闭合，闭合，电路中只有电阻R1，高温档的功率；
11、乙/乙灯亮一些 甲/甲灯亮一些
【解析】
甲灯的电阻R甲＝ ＝＝6Ω，甲灯接入电压为6V的电路中，正常发光，额定功率为6W，乙灯的电阻R乙＝ ＝6Ω，乙灯接入电压为6V的电路中，乙灯泡的实际功率P实＝ ＝6W，与甲灯的额定功率相同，所以两灯一样亮；将它们串联后接人电压为9V的电路中，已知电流相同，电阻相同，根据公式P＝I2R可知，两灯的实际功率相同，所以两灯一样亮．
12、小于降低低高压锅
【解析】
(1)海拔越高的地方，空气越稀薄，因此在海拔为2033m的金佛山最高峰做这个实验，大气的压强一定小于海平面上的大气压，故测得的水银高度小于76cm汞柱．(2)大气压随高度的增加而减小，因此大气压的降低，会使液体的沸点降低，所以在高原地区的大气压强低，需使用高压锅煮饭．
（1）大气压随高度的增加而越稀薄，海平面上的大气压值等于76cm汞柱产生的压强．（2）液体的沸点与气压有关，气压越高，沸点越高．
13、冰的质量 变小 能
【解析】
冰的密度为，表示每立方米的冰的质量是0.9×103千克，冰熔化成水后，质量不变，由于水的密度比冰的密度大，由知道，此时体积变小；由于，所以，相同质量酒精和水的体积关系是：，所以杯子能盛下质量为0.2kg的水.
14、160 700
【解析】
铝球实心部分体积为：，则空心部分的体积是：360cm3-200cm3=160cm3；空心部分注满水，水的质量为：m水=，1g/cm3×160cm3=160g，则总质量为540g+160g=700g。

三、作图题（共7分）
15、
【解析】
原来物体A与平板小车一起在水平桌面上向右匀速运动，当小车突然减速，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，受到水平向左的摩擦力,同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上，如图所示：

16、【答题空20-1】
【解析】
解：人受的重力是竖直向下的，大致指向地心O，人受重力的作用点在A点，由此画出人所受重力示意图，如图所示：

点睛：重力方向竖直向下，即垂直水平面向下，由此画出人受重力的示意图．
17、
【解析】解答：物体处于凸透镜的焦点以内,连接A′、A并延长与主光轴的交点为光心O;从A平行于主光轴的光线经凸透镜过焦点,其反向延长线过像点A′，与主光轴的交点为焦点F，如图所示：

点睛：
平行于主光轴的光线通过凸透镜后会聚于焦点；过光心的方向不变；从焦点发出的光线，过凸透镜后平行于主光轴。还要知道由物体经过凸透镜的光线的反向延长线会聚到像点。据此画图。

四、实验题（本大题共5小题，共20分）
18、b a 若电流表示数发生变化，R1短路；若电流表示数不变，R2短路
【解析】
由电路图和题意可知，电阻R1或滑动变阻器R2若出现故障，只有两种情况，一种情况是发生了短路，另一种情况是发生断路；若发生的是短路，电流表就会有示数，若是断路，电流表就没有示数，根据题中的判断方法，a方法是用来判断哪个电阻断路的（电流表无实数），b方法是判断是否短路的（电流表有示数）；若确定使用方法b，则说明电路存在短路情况，那么当移动滑片时，若电流表示数发生变化，定值电阻R1短路，若电流表示数不变，滑动变阻器R2短路。
19、ad越小转换二力平衡甲乙不变压力大小
【解析】
(1)a、d两图都用一块砖来压海绵，砖块对海绵的压力相等，等于砖块的重力，平放和竖放时海绵的受力面积不同，压力的作用效果也不同，是探究压力的作用效果和受力面积的关系；
比较a、d两图可知，竖放时海绵的受力面积小，海绵凹陷程度大，由此得出结论，当压力相同时，受力面积越小，压力的作用效果越明显：
砖块对海绵的压力可以使海绵发生形变，我们可以通过海绵的形变大小来比较砖块对海绵的压力作用效果，即应用了转换法；
(2)实验中用弹簧测力计拉着木块在水平木板上做匀速直线运动，此时拉力与摩擦力平衡，根据二力平衡原理可知，木块所受摩擦力的大小等于弹簧测力计的示数；
要探究滑动摩擦力的大小与接触面积是否有关,应控制压力大小和接触面的粗糙程度,改变接触面积的大小,所以应选用甲乙两次实验；
由图可知，两次实验弹簧测力计的示数相等，即摩擦力相等，因此可得出结论：当受力面积越小时，滑动摩擦力不变，
(3)分析(1) (2)两次实验，可以发现压力作用效果和摩擦力的共同影响因素是压力。
20、3 鸡蛋 大气压 BD
【解析】
（1）实验中，将米和杯子看做一个整体，受到竖直向下的重力和竖直向上的摩擦力，摩擦力的施力物体是筷子，方向竖直向上．筷子提米实验中，筷子受到向下力是米和玻璃杯的重力，向上的力是摩擦力，由于米重2N，玻璃杯重1N，所以当筷子提着米在空中静止时，筷子受到米的摩擦力是2N+1N=3N；
（2）将一枚鸡蛋放在明信片上．用手指将明信片弹飞，鸡蛋掉入水中．此现象说明鸡蛋具有惯性，还要保持原来静止的运动状态；
（3）杯子里装满了水，用纸板盖住水杯，倒置后水没有流出．此现象可以说明大气压的存在．
（4）在乒乓球上方吹气，乒乓球上方气体的流速大，压强小，乒乓球上下表面产生了压力差，使球跳出玻璃杯，这也说明力是力是改变物体运动状态的原因，故AC不符合题意，BD符合题意．
21、
【解析】
实验1，=1.6m，
实验2，=3.2m，
实验3，=0.8m，
实验4，=0.2m，
所以s=．
22、 3 15 反比 多次实验得出的结论更具有普遍性（或避免实验得出的结论具有偶然性）
【解析】
试题分析：（1）电压表与待测用电器电阻并联，图中使用两节干电池作为电源，故电压表选用小量程．电路连接如图所示．

（2）一节干电池的电压为1．5V，两节干电池串联，电压为2×1．5V=3V．
（3）当接入电阻为最大阻值15Ω时，电路中的电流为，滑动变阻器的最大阻值为．由欧姆定律可知：电压一定时，电流与电阻成反比．（4）一次实验得出的结论具有偶然性，多次实验得出的结论更具有普遍性．
考点：电路连接；电压表的使用；干电池的电压；串联电路特点应用；欧姆定律应用；实验方法评估．

五、计算题（本大题共2小题，共13分）
23、 (1) 55 Ω； (2) 3.36×105 J； (3) 800 W. (4) 93.3%.
【解析】
（1）当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1，如图1所示；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联，如图2所示；

由题知，U＝220V，P加热＝880W，电阻R1的阻值为：R1＝＝55Ω．（2）热水箱容量，即可装水的体积：V＝1L＝0.001m3，由ρ＝得饮水机内可装入水的质量；m＝ρV＝1×103kg/m3×0.001m3＝1kg；c水＝4.2×103J/（kg•℃），t＝100℃，t0＝20℃，水吸收的热量为：Q吸＝c水m（tt0）＝4.2×103J/（kg•℃）×1kg×（100℃20℃）＝3.36×105J．（3）每消耗1kW•h的电能，电能表的转盘就转过1200r，电能表的转盘转过120r消耗的电能为：W＝W•h＝0.1kW•h＝3.6×105J，而t＝7.5min＝450s，饮水机的实际功率为：P实际＝＝800W．（4）Q吸＝3.36×105J，消耗电能W＝3.6×105J，饮水机的热效率为：η＝×100%＝×100%93.3%．
（1）当开关S闭合时，饮水机处于加热状态，此时电路中只有电阻R1；S断开时，饮水机处于保温状态，此时电路中电阻R1和R2串联；知道饮水机的额定电压和加热时的额定功率，可利用公式R＝计算出电阻R1的阻值．（2）知道热水箱的容量，可利用公式m＝ρV计算出水的质量，又知道水的比热容和温度变化，可利用热量公式Q吸＝cm（tt0）计算出水吸收的热量．（3）“1200r/kw•h”的意义为：每消耗1kw•h的电能，电能表的转盘就转过1200r，从而可以计算出电能表的转盘转过120r消耗的电能，又知道工作时间，可利用公式P＝计算出饮水机的实际功率．（4）已经计算出水吸收热量和饮水机消耗的电能，可利用公式η＝计算出饮水机的热效率．
24、（1）100km；（2）9×105Pa；（3）1.5×105W。
【解析】
（1）由可得，炼油厂到加油站的距离：s＝vt＝50km/h×2h＝100km；
（2）由可得，油罐车满载时柴油的质量：m油＝ρ油V油＝0.85×103kg/m3×40m3＝3.4×104kg，因水平面上物体的压力和自身的重力相等，所以，油罐车满载后对地面的压力：F＝G总＝（m车+m油）g＝（2×104kg+3.4×104kg）×10N/kg＝5.4×105N，油罐车满载后对地面的压强：；
（3）因油罐车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车的牵引力：F′＝f＝0.02G＝0.02×5.4×105N＝1.08×104N，这次运输过程中油罐车的平均功率：。
答：（1）炼油厂到加油站的距离为100km；
（2）油罐车满载后对地面的压强为9×105Pa；
（3）这次运输过程中油罐车的平均功率为1.5×105W。

六、综合能力题（本大题共3小题，共18分）
25、地线 44Ω；9.0×104J 1840s
【解析】
（1）消毒柜属于金属外壳用电器，使用三角插头，要插入三孔插座，是为了将金属外壳与地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生；
（2）因电路中的总功率等于各用电器功率之和，所以，石英加热管R的功率：PR=P总-P发生器=1250W-150W=1100W，石英加热管R的阻值R==44Ω；
臭氧发生器工作10min所消耗的电能W1=P发生器t1=150W×10×60s=9.0×104J；
（3）不锈钢餐具吸收的热量：Q吸=cm（t′-t0）=0.46×103J/（kg•℃）×100kg×（70℃-26℃）=2.024×106J，不计热量损失，则加热管消耗的电能：W=Q吸=2.024×106J，则正常工作需要的加热时间：t=。
26、（1）A C （2）C （3）0.2—0.4
【解析】
试题分析：（1）通电螺线管磁场的强弱与电流的大小、线圈的多少和铁芯的有无有关．
（2）把测量动能的大小，转化成测量同一炮弹的射程，这是利用了转换思想，把不易测量的物理量转换成易测量的物理量．这与利用压强计测量液体的压强方法类似，把液体内部压强的大小转化成U型管中液面的高度差不同，形象易于比较．
（3）根据表格中信息知道撞针在0.2—0.4之间时，电磁炮的射程最远．
【考点定位】电与磁 物理实验方法
27、 2， 2200W； 1.848×105J 33℃
【解析】（1）当开关处于位置2时，只有电阻R1接入电路，电路电阻最大，根据P=U2 /R 可知：此时功率最小，故此时放出的是温水；温水功率P温水=2.2kW=2200W；（2） 当S接2、3触头时，R1R2同时接入电路且并联，所以此时总电阻最小，电路中电流最大，出热水，此时电路中的总电流为14A，所以该水龙头1min消耗的电能W=UIt=220V×14A×60s=1.848×105J；（3）水吸收的热量为：Q=75%W=1.386×105J；水升高的温度Δt=Q/cm= 33℃。
