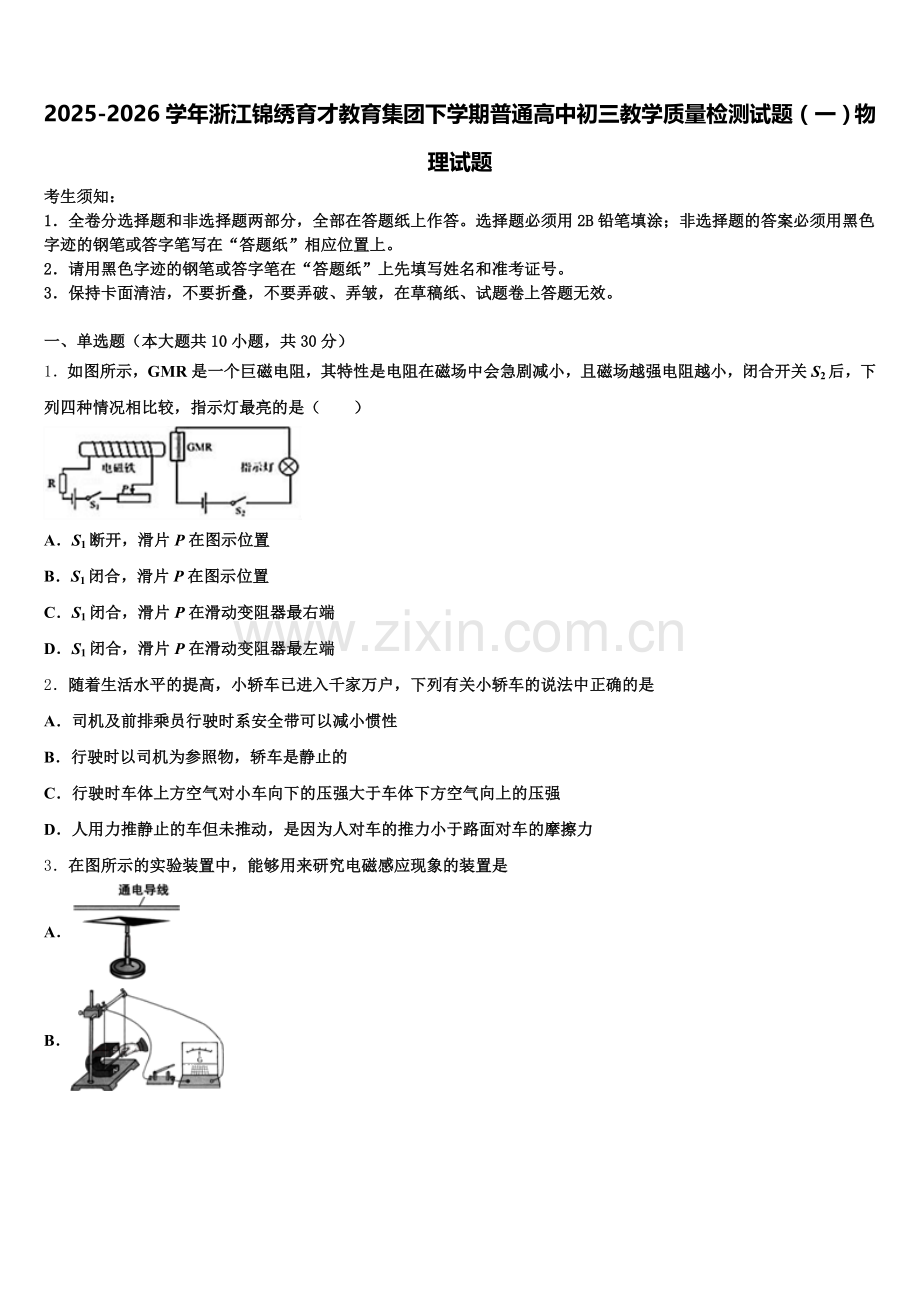

2025-2026学年浙江锦绣育才教育集团下学期普通高中初三教学质量检测试题（一）物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（　　）

A．S1断开，滑片P在图示位置
B．S1闭合，滑片P在图示位置
C．S1闭合，滑片P在滑动变阻器最右端
D．S1闭合，滑片P在滑动变阻器最左端
2．随着生活水平的提高，小轿车已进入千家万户，下列有关小轿车的说法中正确的是
A．司机及前排乘员行驶时系安全带可以减小惯性
B．行驶时以司机为参照物，轿车是静止的
C．行驶时车体上方空气对小车向下的压强大于车体下方空气向上的压强
D．人用力推静止的车但未推动，是因为人对车的推力小于路面对车的摩擦力
3．在图所示的实验装置中，能够用来研究电磁感应现象的装置是
A．
B．
C．
D．

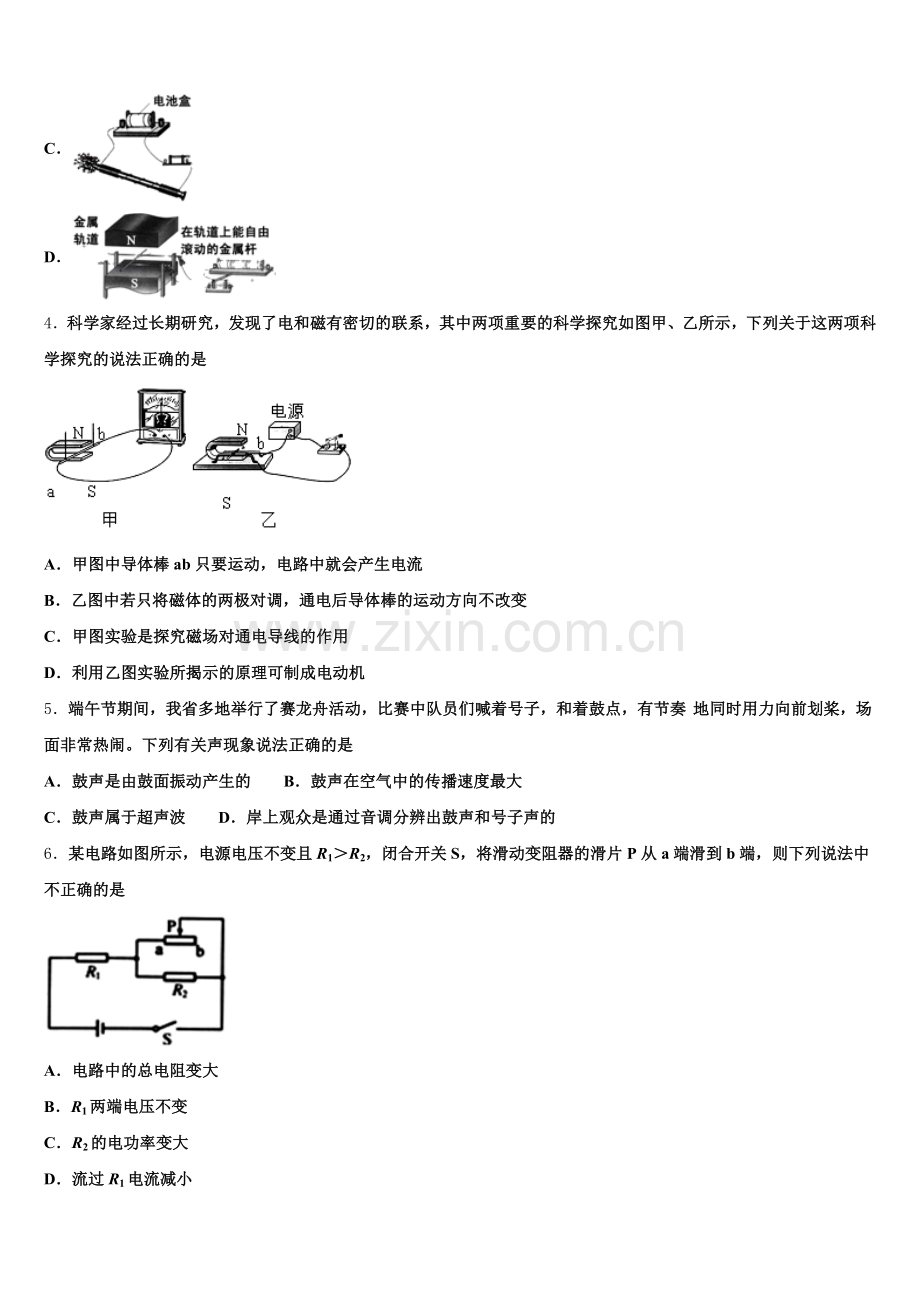

4．科学家经过长期研究，发现了电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示，下列关于这两项科学探究的说法正确的是

A．甲图中导体棒ab只要运动，电路中就会产生电流
B．乙图中若只将磁体的两极对调，通电后导体棒的运动方向不改变
C．甲图实验是探究磁场对通电导线的作用
D．利用乙图实验所揭示的原理可制成电动机
5．端午节期间，我省多地举行了赛龙舟活动，比赛中队员们喊着号子，和着鼓点，有节奏 地同时用力向前划桨，场面非常热闹。下列有关声现象说法正确的是
A．鼓声是由鼓面振动产生的 B．鼓声在空气中的传播速度最大
C．鼓声属于超声波 D．岸上观众是通过音调分辨出鼓声和号子声的
6．某电路如图所示，电源电压不变且R1＞R2，闭合开关S，将滑动变阻器的滑片P从a端滑到b端，则下列说法中不正确的是

A．电路中的总电阻变大
B．R1两端电压不变
C．R2的电功率变大
D．流过R1电流减小
7．人们在平静的湖边可以看到“云在水中飘”，形成这一现象的原因是
A．光的反射 B．光的折射 C．光的直线传播 D．无法确定
8．下列关于家庭电路和安全用电的说法正确的是
A．用电器失火时，必须即泼水救火
B．空气开关“跳闸”后，应立即重新合上
C．使用测电笔时，手应接触笔尖金属体
D．检查和维修电路时，应先断开电源开关
9．下列有关声与光的说法中正确的是（ ）
A．“声”和“光”总是沿直线传播
B．光在空气中的传播速度约为340m/s
C．“蟋蟀在鸣叫”说明蟋蟀是声源；“金光闪闪”说明金子是光源
D．超声波和次声波的传播都需要介质
10．如图，小轶用水平推力推静止在水平地面上的箱子，但箱子却没有运动，下列说法正确的是（　　）

A．箱子所受的重力与箱子对地面的压力是一对相互作用力
B．箱子受到的重力和地面对箱子的支持力是一对相互作用力
C．地面对箱子的支持力和箱子对地面的压力是一对平衡力
D．箱子所受的推力与地面对箱子的摩擦力是一对平衡力
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．同种电荷相互吸引
B．自由电荷定向移动形成电流
C．电压是形成电流的原因
D．通过电阻丝的电流越小，电阻丝的电阻越大
12．两个薄壁圆柱形容器甲、乙放在水平桌面上，分别盛有不同的液体A、B，甲、乙的底面积之比S甲：S乙=2：1，液面的高度之比hA：hB=3：2，液体对两个容器底部的压力大小相等。现将完全相同的两个小球分别放入A、B两液体中，液体未溢出，静止时，液体A中的小球悬浮，则下列说法中正确的是

A．静止时，液体B中的小球沉底
B．静止时，液体B中的小球漂浮
C．甲、乙两容器底部受到液体的压强之比2：1
D．甲、乙两容器底部受到液体的压强之比1：2
13．如图所示，工人利用滑轮组以250N的拉力将400N的水泥匀速提高2m，

A．动滑轮的重为100N
B．该滑轮组的机械效率是
C．工人所做的有用功是1000J
D．工人对地面的压力与其重力相比要变小
三、填空题（本大题共5小题，共10分）
14．如图所示，对着瓶口吹气能发出声音．吹气时，瓶口外空气流速变大，压强变______，促使瓶内气体向外流动，使瓶内气体压强小于瓶外的压强，空气又向内流动．这样空气在瓶口不停地______，就发出了声音．空气进出瓶口越快，发出声音的音调越_______．

15．静电喷涂利用了静电现象，其喷涂原理如图所示，被喷涂的工件带正电。工作时，静电喷涂的喷枪接高压电源，雾化后的涂料微粒通过枪口时由于_____电子（选填“失去”或“得到”）而带_____电，又由于_____而均匀散开。图中带电微粒移动过程中形成的电流方向是_____（选填“向左”或“向右”）。喷枪外壳应采用_____（选填“导体”或“绝缘体”）材料制成。在喷涂过程中，涂料微粒有可能碰到周围物体，为了安全，需将周围物体的金属外壳接_____。

16．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯_____（能/不能）运行，电磁铁的上端是_____极，电梯超载时报警说明压敏电阻的阻值随压力增大而_____，如果用较小的电阻替换R2电梯可乘人数将变_____（多/少）．

17．如图是小林同学在农家乐发现的一种叫做“舂米对”的示意图．使用这个装置时，人可在A端用力，B端有一个舂球，舂球打在石臼内的谷物上，可把谷物打碎．当游客用力将此装置的A端踩下后，B端上升，舂球的重力势能________ ；当游客的脚离开A端，B端下落时，舂球的重力势能转化为________ 能，此过程中对“舂米对”做功的力是________ ．“舂米对”的实质是________ 杠杆．

18．秋、冬季节人的皮肤干燥，穿着化纤材料的衣服时，皮肤与衣服不断摩擦，使衣服带上电，由于带电体具有_________性质，所以容易粘上灰尘。当用手拍打衣服时，衣服由静止变为运动，这说明力可以_________。而灰尘由于具有___________，仍然保持原来的运动状态，使衣服和灰尘分离。
四、计算题（本大题共3小题，共29分）
19．小芸爸爸在商店选中一款速热式电热水器，小芸阅读说明书后知道该电热水器的额定功率是4400W．额定电压是220V，工作电路图如图所示（图中R是给水加热的电阻），小芸向爸爸指出该电热水器夏天4400W的额定功率过大，浪费电能，冬天4400W的额定功率过小，不能满足人对热水的需要．两人交流讨论后根据自家的实际情况，从节约、低碳、环保的角度，提出了以下选购要求：①该电热水器额定电压是220V；②夏天额定功率是2200W，春、秋两季额定功率是4400W，冬季额定功率是6600W．求：

（1）如图所示，该电热水器正常工作15min，加热电阻R消耗的电能？
（2）如图所示，该电热水器正常工作时，电路中电流强度是多大？
（3）请你用两个加热电阻R1，R2和两个开关S1，S2设计出符合小芸以上①、②两个选购要求的电热水器加热工作电路图（画在答题卡的指定位置），并计算出加热电阻R1和R2的阻值各是多大？
20．某型号热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，R0、R为电热丝．当开关S接加热档时，电路的功率为1100W，当开关S接保温档时，电路的总功率为44W，R0、R阻值恒定不变．
整壶水的质量
2kg
额定电压
220V
加热时的总功率
l100W
保温时的功率
44W
在加热档正常工作时，电路中的电流是多少电热丝R0、R的阻值多大？已知热水壶的加热效率为80%，在一标准大气压下把一满壶水从20℃烧开需要多长时间？（小数点后保留1位小数，c水＝4.2×103J/（kg•℃））
21．水平地面上有一个质量为1千克、底面积为m2的薄壁柱形容器，容器内盛有质量为5千克的水.
①求水的体积。
②求容器对地面的压强。
③现将一体积为m3的物块浸没在水中，求水对容器底部压强增加量的范围。
五、作图题（本大题共2小题，共4分）
22．在图中，小球受到的重力G为4牛。用力的图示法画出重力G。
（____）

23．如下图所示，小球受到的重力为10N．请在图中画出小球在斜面上所受重力的示意图

六、实验探究题（本大题共3小题，共15分）
24．现有下列器材：学生电源（6V）,电流表（0-0.6A,0-3A），电压表（0-3V,0-15V）,定值电阻（5Ω、10Ω、20Ω各一个）开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路，（要求连线不得交叉）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，几下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像，由图象可以得出结论：_________上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为____V时，读出电流表的示数．为完成整个实验，应该选取哪种规格的滑动变阻器________________.
A．30Ω 1.0A B．20Ω 1.0A C．50Ω 1.0A
25．在探究“冰熔化过程中温度的变化规律”的实验中．

（1）某时刻温度计的示数如图甲所示，此时冰的温度是 ___ ℃．
（2）根据实验数据，小勇画出了其温度随时间变化的图像如图乙所示，分析图像后可知：
①冰熔化过程中，温度_______．
②不考虑热量损失，第2～4min冰吸收的热量______（选填“大于”、“小于”或“等于”）第10﹣12min水吸收的热量．
（3）若将试管中的水倒掉，装入另一种液体，按图甲所示的装置进行实验．用酒精灯不断给烧杯加热时，最终发现烧杯中的水和试管中的液体都沸腾了，这说明水的沸点_______（选填“高于”、“低于”或“等于”）试管中液体的沸点．
26．如图所示，弹簧测力计的量程为_____牛，它的示数为______牛．在“探究杠杆平衡的条件”实验中，如图（a）所示，为使杠杆在水平位置平衡，可调节杠杆右端的平衡螺母向_____移动；调节杠杆平衡后，在如图（b）的A位置挂1个钩码，则应在B位置挂______个相同的钩码，才能使杠杆在水平位置平衡．

参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A．S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I=可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；
BCD．闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确；
故应选D．
2、B
【解析】
A．惯性是物体本身固有的一种性质，惯性大小与物体质量有关，司机及前排乘员行驶时系安全带可以减轻因突然减速时，由于惯性造成的伤害。故A错误；
B．我们说物体运动还是静止是以参照物来说的，小轿车行驶过程中以司机为参照物，轿车位置没有变化，所以是静止的。故B正确；
C．轿车行驶时车体上方空气流动速度快，下方空气流动速度慢，空气对小车向下的压强小于车体下方空气向上的压强。故C错误；
D．当人推静止的物体时，物体与地面之间会产生一个静摩擦力，人用力推静止的车但未推动，是因为人对车的推力等于路面对车的摩擦力。故D错误。
3、B
【解析】
A图是奥斯特实验，说明的电流周围存在磁场，故A不符合题意；
B图演示的是电磁感应现象实验，故B符合题意；
C图演示是电磁铁通电后可以吸引铁屑的实验，说明电流的具有磁效应，故C不符合题意；
D图演示的是通电导体在磁场中受力的实验，故D不符合题意。
4、D
【解析】
A、甲图中棒ab只有做切割磁感线运动时，电路中才会产生电流，故错误；
B、影响导体运动方向的因素有两个：电流的方向和磁场的方向，当乙图中的磁体的两极对调，则导体的运动方向会改变，故错误；
C、甲图中棒ab做切割磁感线运动时，电路中会产生电流，该实验探究的是电磁感应现象，故错误；
D、图乙实验是通电导线在磁场中受到磁场力的实验，根据该原理可制成了电动机，故正确。
5、A
【解析】
A. 声音由振动产生，所以敲击鼓面时，鼓面振动产生声音，故A正确；
B. 通常声音在固体中传播速度最快，液体中次之，气体中最慢，所以鼓声在空气中的传播速度不是最大的，故B错误；
C. 超声波人耳是听不到的，所以鼓声不属于超声波，故C错误；
D. 岸上观众是通过音色分辨出鼓声和号子声的，故D错误；
故选A。
点睛：注意了解声音在不同介质中的传播速度，虽然在其它介质中的声速我们不会全记住，但要知道：在固体中最快，在液体中次之，在气体中最慢的特征。
6、B
【解析】
当滑动变阻器滑片在a端时，R2被短路，电路中只有R1工作；当滑动变阻器滑片在b端时，滑动变阻器与R2并联，再与R1串联．
A．滑片在a端时，电路中电阻只有R1；滑片在b端时，电路中多了滑动变阻器与R2并联的电阻，所以总电阻变大．故A 正确，不符合题意．电路中的总电阻变大
B．滑片在a端时，R1两端电压等于电源电压；滑片在b端时，由于滑动变阻器与R2并联会分掉一部分电压，所以R1两端电压会变小．故B错误，符合题意．
C．滑片在a端时，R2没有工作，电功率为零；滑片在b端时，R2工作，有一定的电功率．即R2的电功率变大．故C正确，不符合题意．
D．因电路中的总电阻变大，而电源电压不变，所以电路中电流变小．即流过R1电流减小．故D正确，不符合题意．
7、A
【解析】
平静的湖面相当于平面镜，“云在水中飘”属于平面镜成像，是由光的反射形成的，故A正确．
8、D
【解析】
A、生活中的水是导体，发现漏电而引起火灾时，不要直接去救援，因为人在救援时可能直接或间接接触火线，故A错误；
B、空气开关“跳闸”，可能是出现了短路，也可能是电流过大，所以空气开关“跳闸”后，应先检修电路，确认无误后再闭合开关，故B错误；
C、使用测电笔时应用手接触笔尾的金属体，手接触笔尖金属体会造成触电事故，故C错误；
D、更换灯泡或维修电路时若不断开电源，容易引发触电事故，故D正确。
9、D
【解析】
A．声波是向四面八方传播的，光在同一种均匀介质中沿直线传播，所以A错；
B．光在空气中的速度是300000km/s，声音在空气中的速度是340m/s，所以B错；
C．金子是反射光的，所以金子不是光源，C错；
D．所有声音的传播都需要介质，所以D正确；
应选D．
10、D
【解析】
A.箱子所受的重力与箱子对地面的压力方向相同，不是一对相互作用力，故A错误；
B.箱子受到的重力和地面对箱子的支持力是作用在同一个物体上的两个力，不是一对相互作用力，故B错误；
C.地面对箱子的支持力和箱子对地面的压力是作用在不同物体上的两个力，不一对平衡力，故C错误；
D.箱子所受的推力与地面对箱子的摩擦力大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故D正确。

二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A．电荷间的相互作用是：同种电荷相互排斥，异种电荷相互吸引，故A错误；
B．自由电荷的定向运动形成电流，规定正电荷定向移动的方向为电流方向，故B正确；
C．有电压才可能形成电流，就像有水压才能形成水流一样，故C正确；
D．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体两端电压的大小、导体中电流的大小无关，故D错误。
12、BD
【解析】
AB．甲、乙两个容器都是柱状容器，液体对容器底部的压力等于液体的重力，由于液体对两个容器底部的压力大小相等，所以可知A、B两种液体的重力、质量也相等，A液体的体积大于B液体的体积，根据ρ=得到ρA＜ρB，根据物体的浮沉条件得：小球在A液体中悬浮，ρ球=ρA，两个完全相同的小球重力相同，所以，小球放入B液体中，ρ球＜ρB，小球在B液体中漂浮，故B正确，A错误；
CD．A液体对容器甲底部的压力与B液体对容器乙底部的压力相等，F甲=F乙，而S甲:S乙=2:1，根据压强公式可得：甲、乙两容器底部受到液体的压强之比为：，故D正确，C错误。
13、ABD
【解析】
由图可知，承担物重的绳子股数n=2，分析滑轮组的受力可得，F=（G+G轮 ）/2，动滑轮重：G轮 =2F-G=2×250N--400N=100N，故A正确；该滑轮组做的有用功：W有 =Gh=400N×2m=800J，故C错误；由图可知，承担物重的绳子股数n=2，则绳端移动的距离：s=nh=2×2m=4m，工人拉力做的功：W总 =Fs=250N×4m=1000J，滑轮组的机械效率：η=W有用/W总×100%=800J/1000J×100%=80%，故B正确；因工人对地面的压力等于自身的重力减去绳端在竖直方向的分力，所以，工人对地面的压力与其重力相比要小，故D正确，故选ABD．

三、填空题（本大题共5小题，共10分）
14、小振动高
【解析】
瓶口处的空气流速快，则压强变小，这与流体的压强与流速的关系有关；发声，说明空气在瓶口不停地振动；空气进出瓶口越快，则频率越高，发出声音的音调越高．
15、得到 负 同种电荷互相排斥 向右 绝缘体 大地
【解析】
由题意知，被喷涂的工件带正电，所以雾化后的涂料微粒应该带负电，这样根据异种电荷相互吸引才能使涂料吸附在工件上，因此可判断雾化后的涂料微粒通过枪口时由于得到电子而带负电，又由于各涂料微粒带同种电荷相互排斥而均匀散开；由于规定正电荷定向移动的方向为电流的方向，因此图中带负电微粒移动的过程中形成的电流方向与其运动方向相反，则电流方向是向右的；为了防止喷枪外壳带电，喷枪外壳应采用绝缘体材料制成，在喷涂过程中，涂料微粒有可能碰到周围物体，为了安全，需将周围物体的金属外壳与大地连接，以保证人的安全。
16、不能 S 减小 少
【解析】
试题分析：工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故A错误；正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，电梯正常工作；超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作；电源电压一定时，如果用较小的电阻替换R2，要使电路中的电流保持不变，则压敏电阻R1的阻值变大，压力将变小，电梯可乘人数将变少．
考点：电磁继电器的组成、原理和特点
17、增大 动 重力 费力
【解析】
装置的A端踩下后，B端上升舂球的重力势能由于高度增加而增大；B端下落时，舂球的高度减小，速度增大，重力势能转化为动能；此过程中对“舂米对”做功的力是重力；“舂米对”的动力臂小于阻力臂实质是一下费力杠杆．
18、吸引轻小物体 改变物体的运动状态 惯性
【解析】
穿着化纤材料的衣服时，皮肤与衣服不断摩擦，使衣服带上电，由于带电体具有吸引轻小物体的性质，所以容易粘上灰尘；
拍打身上的灰尘时，灰尘原来在衣服上是静止的，当用力拍衣服时，衣服由于受到力的作用由静止变为运动，这说明力可以改变物体的运动状态，而灰尘由于惯性仍然保持原来的静止状态，所以灰尘脱离了衣服。

四、计算题（本大题共3小题，共29分）
19、（1）该电热水器正常工作15min，加热电阻R消耗的电能为3.96×106J；
（2）该电热水器正常工作时，电路中电流强度是20A；
（3）符合小芸以上①、②两个选购要求的电热水器加热工作电路图如上图所示，加热电阻R1和R2的阻值分别为220Ω、11Ω．
【解析】试题分析：（1）知道速热式电热水器的功率和工作时间，根据W=Pt求出加热电阻R消耗的电能；
（2）根据P=UI求出该电热水器正常工作时，电路中电流强度；
（3）由题意可知两个加热电阻利用两个开关控制时有三个档位，则可以设计成两电阻并联且两开关分别控制两个电路来实现，根据P=分别求出两电阻的阻值
（1）正常工作15min加热电阻R消耗的电能：
W=Pt=4400W×15×60s=3.96×106J；
（2）由P=UI可得，电热水器正常工作时电路的电流强度：
I===20A；
（3）由题意可知，两加热电阻并联，分别用一个开关控制电路，如下图所示：

夏季：只闭合开关S1时，电路为R1的简单电路，总功率P1=2200W，
由P=可得：
R1===22Ω，
春、秋两季：只闭合开关S2时，电路为R2的简单电路，总功率P2=4400W，
则R2===11Ω，
冬季：同时闭合开关S1和S2，总功率P总=P1+P2=2200W+4400W=6600W
考点：电功率的计算；串、并联电路的设计；电功的实质
点评：本题考查了电功公式、电功率公式的灵活应用，关键是根据题意设计出符合要求的电路图，要注意电路的总功率等于各用电器的功率之和
视频
20、（1）5A；（2）44Ω， 1056Ω；（3）763.6s．
【解析】
（1）由表格数据可知，加热时的功率为1100W，由P＝UI可得加热档正常工作时，电路中的电流：I加热＝＝＝5A；
（2）由图知S接2时只有R0接入电路，电路中电阻最小，功率最大，为加热状态，由P＝可得R0的阻值：R0＝＝＝44Ω；S接1时两电阻串联，电路中电阻最大，功率最小，为保温状态，则总电阻：R总＝R0+R＝＝＝1100Ω，所以R的阻值：R＝R总﹣R0＝1100Ω﹣44Ω＝1056Ω；
（3）水吸收的热量：Q吸＝cm△t＝4.2×103J/(kg•℃)×2kg×（100℃﹣20℃）＝6.72×105J；热水壶放出的热量：Q放＝＝＝8.4×105J，因为电流所做的功W＝Q放＝Pt，所以加热所用的时间：
t＝＝≈763.6s．
21、（1）5×10-3m3（2）5880Pa（3）0—980Pa
【解析】
（1）V水===5×10−3m3；
（2）容器对地面的压力：F=G=mg=(1kg+5kg)×9.8N/kg=58.8N，容器对地面的压强：P===5880Pa；
（3）若容器中盛5kg水时正好装满容器，那么放入物体后水会溢出来，水的深度不会变，故容器底部增加的压强为0；若放入物体后水不会溢出来，则水面升高的高度h===0.1m，增加的压强P1=ρgh=1.0×103kg/m3×9.8N/kg×0.1m=980Pa，所以水对容器底部压强增加量的范围是0—980Pa。

五、作图题（本大题共2小题，共4分）
22、
【解析】
力的大小为4N，取标度为2N，方向竖直向下，作用在小球的重心，如图所示：

23、如图

【解析】
试题分析：小球的重力作用点在球的中心，方向竖直向下，大小为10N，从球心沿竖直向下的方向画一条线段，在线段的末端标上箭头表示重力的方向，如下图：

考点：重力示意图．

六、实验探究题（本大题共3小题，共15分）
24、 电压不变时，电流与电阻成反比 A 2 A
【解析】
(1)变阻器按一下一上接入电路中，根据电路图知，滑动变阻器接B下接线柱，电压表与电阻并联，如下所示：

(2)由图丙知，电流与电阻的积为：=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，电流与电阻之积为一定值，由图象可以得出结论：电压不变时，电流与电阻成反比；
(3)根据分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向A端移动，使电压表的示数为2V，读出电流表的示数；
(4)电阻两端的电压始终保持2V，根据串联电路电压的规律，变阻器分得的电压：U滑=6V−2V=4V，变阻器分得的电压为电压表示数的=2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为：R滑=2×20Ω=40Ω，因BC不可行，故为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，选用50Ω 1A的变阻器，故A正确．
25、-2 不变 等于 高于
【解析】
（1）由图甲知，温度计的分度值是1℃，此时是零下，液柱上表面对准了0℃下面第2个小格处，读作-2℃；
（2）①由图象知冰在熔化过程中吸热温度不变；
②实验中，用加热时间的长短间接反映液体吸收热量的多少，加热时间相同，吸收的热量相同，故第2～4min冰吸收的热量等于第10-12min水吸收的热量；
（3）烧杯和试管中的液体都能沸腾，说明烧杯和试管中的液体都能达到沸点，并且都能吸收热量，试管能从烧杯中吸收热量，一定是烧杯中液体的沸点高于试管中液体的沸点．
26、0~5 3.4 左 2
【解析】
由图可知，弹簧测力计的量程是0—5N，1N之间有5个小格，每一个小格是0.2N，此时弹簧测力计的示数是3.4N．由图（a）知，杠杆左端上升，右端下沉，说明右端重，左端轻，则杠杆两端的平衡螺母都向左移动，使杠杆在水平位置平衡．调节杠杆平衡后，在如图（b）的A位置挂1个钩码，A点距支点0有4个格，B点距0点2个小格，根据杠杆平衡条件，可得B点挂2个钩码．
