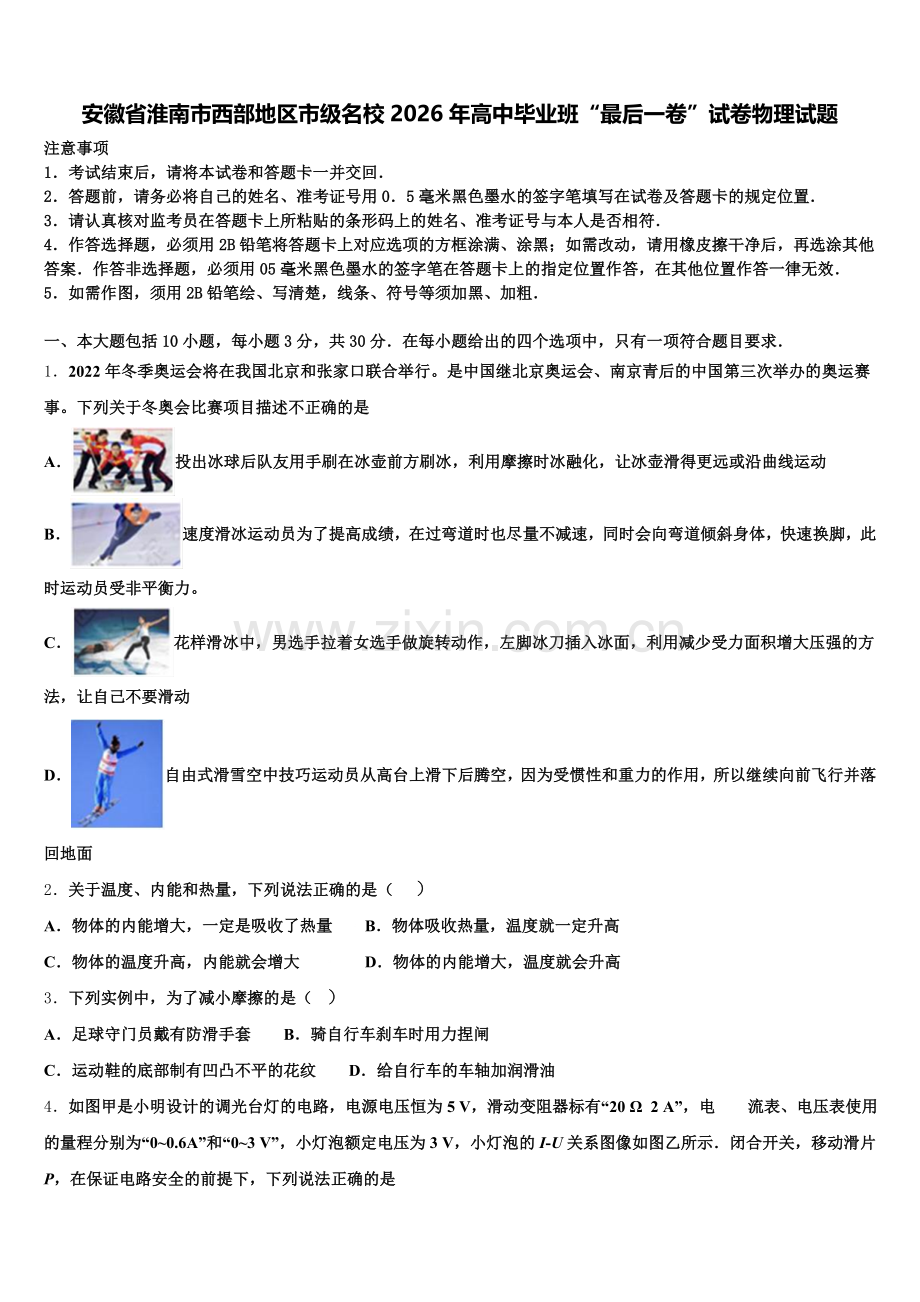

安徽省淮南市西部地区市级名校2026年高中毕业班“最后一卷”试卷物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青后的中国第三次举办的奥运赛事。下列关于冬奥会比赛项目描述不正确的是
A．投出冰球后队友用手刷在冰壶前方刷冰，利用摩擦时冰融化，让冰壶滑得更远或沿曲线运动
B．速度滑冰运动员为了提高成绩，在过弯道时也尽量不减速，同时会向弯道倾斜身体，快速换脚，此时运动员受非平衡力。
C．花样滑冰中，男选手拉着女选手做旋转动作，左脚冰刀插入冰面，利用减少受力面积增大压强的方法，让自己不要滑动
D．自由式滑雪空中技巧运动员从高台上滑下后腾空，因为受惯性和重力的作用，所以继续向前飞行并落回地面
2．关于温度、内能和热量，下列说法正确的是（ ）
A．物体的内能增大，一定是吸收了热量 B．物体吸收热量，温度就一定升高
C．物体的温度升高，内能就会增大 D．物体的内能增大，温度就会升高
3．下列实例中，为了减小摩擦的是（ ）
A．足球守门员戴有防滑手套 B．骑自行车刹车时用力捏闸
C．运动鞋的底部制有凹凸不平的花纹 D．给自行车的车轴加润滑油

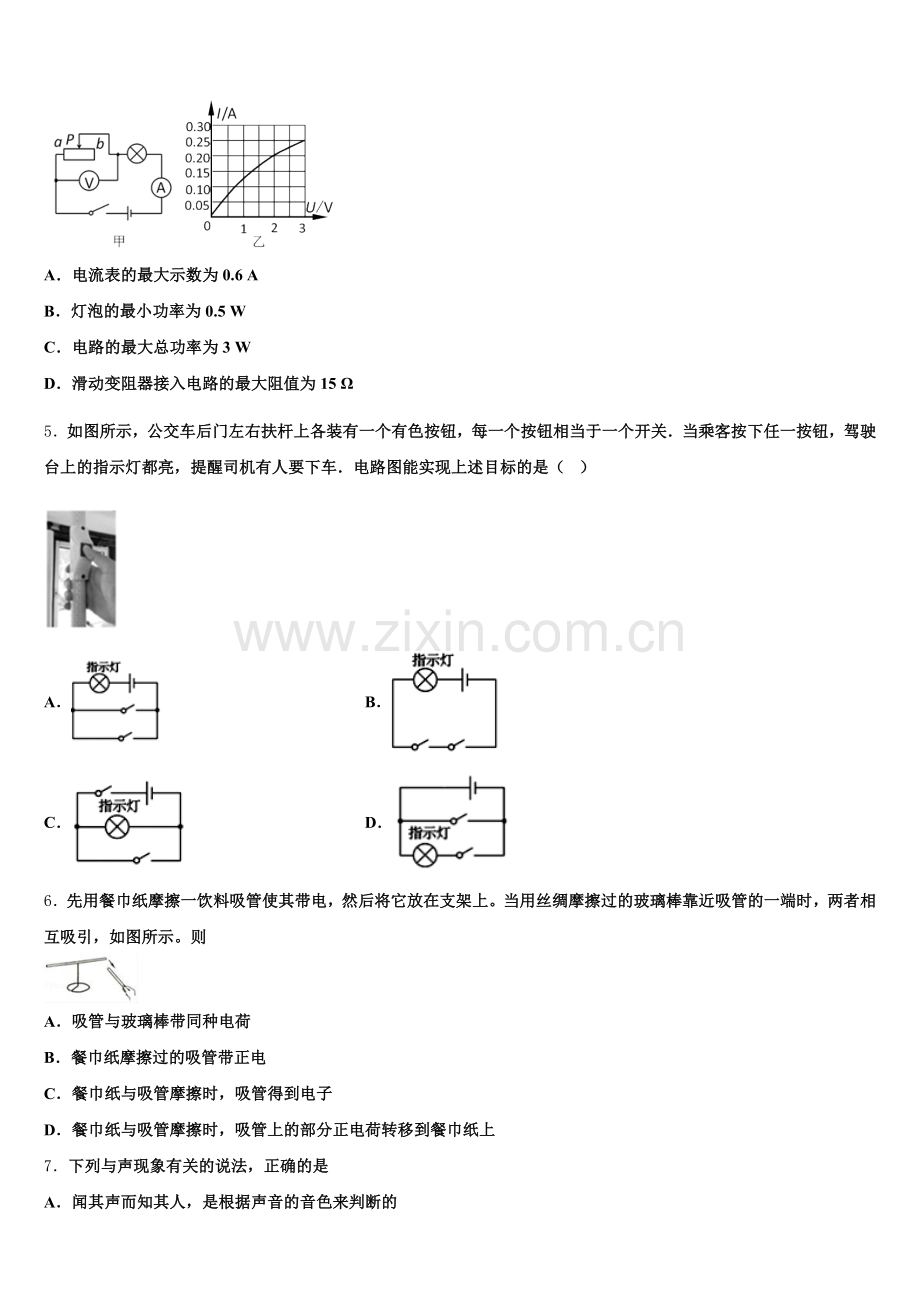

4．如图甲是小明设计的调光台灯的电路，电源电压恒为5 V，滑动变阻器标有“20 Ω  2 A”，电 流表、电压表使用的量程分别为“0~0.6A”和“0~3 V”，小灯泡额定电压为3 V，小灯泡的I-U关系图像如图乙所示．闭合开关，移动滑片P，在保证电路安全的前提下，下列说法正确的是

A．电流表的最大示数为0.6 A
B．灯泡的最小功率为0.5 W
C．电路的最大总功率为3 W
D．滑动变阻器接入电路的最大阻值为15 Ω
5．如图所示，公交车后门左右扶杆上各装有一个有色按钮，每一个按钮相当于一个开关．当乘客按下任一按钮，驾驶台上的指示灯都亮，提醒司机有人要下车．电路图能实现上述目标的是（ ）

A． B．
C． D．
6．先用餐巾纸摩擦一饮料吸管使其带电，然后将它放在支架上。当用丝绸摩擦过的玻璃棒靠近吸管的一端时，两者相互吸引，如图所示。则

A．吸管与玻璃棒带同种电荷
B．餐巾纸摩擦过的吸管带正电
C．餐巾纸与吸管摩擦时，吸管得到电子
D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上
7．下列与声现象有关的说法，正确的是
A．闻其声而知其人，是根据声音的音色来判断的
B．教室内不要喧哗，是要求同学们说话音调放低些
C．高速公路两旁设置隔音板，是在声源处减弱噪声
D．用超声波清洗眼镜，是因为超声波的速度快
8．如图是足球运动员踢足球时的情景，下列说法正确的是

A．足球在空中飞行的过程中，只受到空气阻力的作用
B．足球在空中飞行的过程中，运动状态一定发生改变
C．脚踢足球时，脚先对球有力的作用，球再对脚有力的作用
D．足球在空中飞行的过程中，若它所受的力全部消失，它一定沿水平方向做匀速直线运动
9．如图所示，电源电压保持不变，闭合开关S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障。接着，移动滑动变阻器的滑片P，只观察到一个电表的示数发生了改变，则故障一定是

A．R1断路 B．R2断路 C．R1短路 D．R2短路
10．光的三原色是
A．黄、绿和蓝 B．红、黄和蓝 C．红、黄和绿 D．红、绿和蓝
二、填空题（本大题包括7小题，每小题2分，共14分）
11．图示，是某同学研究液体压强时，绘制的甲、乙两种液体的压强与深度的关系图象．由图象可知，甲、乙两种液体的密度关系为ρ甲_______ρ乙(填“>”、“<’’或“=”)，其中_______种液体是水．（g取10N／kg）

12． “粘”字常用来表述一些物理现象。例如，表面平滑的铅块紧压后会“粘”在一起，这是因为分子间______；吸盘式挂衣钩能够“粘”在墙上，是由于吸盘受到______的作用；刚从冰箱的冷冻室拿出的冰棒会“粘”住舌头，是因为液体瞬间______的缘故。
13．小英家6月底电能表的示数如图甲所示，7月底表盘示数如图乙所示，由图可知她家7月份用电器消耗的电能为_____kW•h；电子式单相电能表她家现在已经接人用电器的总功率为3600W，则最多还可以连接_____W的用电器同时工作。将铭牌已模糊的饮水机单独接在该电能表上正常工作3min，电能表指示灯闪烁了160次，则饮水机的额定功率是_____W。

14．铁道部门禁止行人在铁道边黄线内行走。这是为了避免快速行驶的列车使得周围的空气流动速度_____，压强_____，而发生行人被卷入列车车轮底下的事故。
15．春节期间，许多人都喜欢在家里插一束香水百合，使自己的室内弥漫着百合花的花香，这是因为_________ ；家家户户都要贴对联，用胶水将对联贴到墙上，是因为分子间存在___的缘故。
16．图中R1=4Ω，R2=6Ω，把它们串联接在U=6V的电路中。则通电1min，电阻R1产生的热量为_____J。

17．如图所示的电路中，电源电压恒定不变，电阻R的阻值为20Ω．闭合开关S1和S2时，R和L是_____联；在对S2进行闭合或断开的操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=_____V，灯泡电阻RL=_____Ω(灯泡电阻不随温度变化)．

三、作图、实验与探究题（本大题包括5小题，共34分）
18．一种台灯,有两个开关,当只闭合开关一，调节它的旋钮(相当于移动滑动变阻器).可以改变灯的亮度:只闭合另一个开关二，灯也可以亮,但是无法调节灯的亮度，请你根据这中功能，用画笔代替导线完成图
（____________________）

19．在图中画出力F1和F2的力臂。（支点为O）
（_____）

20．喜爱实验探究的小明用家中常见物品与刻度尺巧妙地测量出了一石块的密度，实验如图所示：
A．用细线将一直杆悬挂，调节至水平平衡，将一重物悬于支点O左侧的P点；
B．如图甲，保持重物的悬点P不变，将装水的轻质塑料袋挂在支点O的右侧并移动至直杆水平平衡，用刻度尺测得该点到O的距离L1；
C．如图乙，在溢水杯中装满水，将石块缓慢浸没水中，溢出的水全部装入轻质塑料袋中；
D．如图丙，保持重物的悬点P不变，将石块挂在支点O的右侧并移动至直杆水平平衡，用刻度尺测得该点到O的距离L2；

（1）上述实验步骤最佳顺序是_____（填写字母）；
（2）已知水的密度为水，则石块密度ρ石＝_____（用字母ρ水、L1、L2表示）；
（3）实验中，因为塑料袋本身重量，会导致测量结果偏_____。
21．阅读下面的短文，回答问题．
热电偶把两种不同材料的导线（如铁线和铜线）组成如题图所示的闭合回路，当AB 两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接氛力和B 间的温度差的大小有关，温度差越大，回路电流越大．
请回答下列问题：
如题图所示．① 其它条件不变，只将铁丝换成铜丝，电路电流_______．② 其它条件不变，只将A 处杯中的冰水混合物换为沸水，电路电流______．③ 其它条件不变，移去酒精灯，将B 放人另一杯冰水混合物中，稳定后，电路电流_____（各空格均选填“变大”、“变小”、“不变”、“变为零”)这样的热电偶实际上是一个电源，它的电能是由_______能转化而来．热电偶电路可以把温度信号换成________信号，利用这种性质可以把热电偶做成__________（写出一种应用）．
22．在“测量小灯泡功率”的实验中，提供的器材有：铭牌上仅能看清标有“0.3A”字样的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干．

（1）请用笔画线代替导线将图甲所示的实物电路连接完整．
（_____）
（2）闭合开关前，滑动变阻器的滑片应置于____（左/右）端．闭合开关，小灯泡不亮，电流表有示数．电压表无示数，则电路故障是____．
（3）排除故障后，移动变阻器的滑片，使电流表示数为 0.3A，此时电压表示数如图乙所示，其值为____V，小灯泡的额定功率为____W．
（4）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的四分之一，请你帮助分析出这种现象的原因是____．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示的电路，电源电压保持不变，电阻R1的阻值为4Ω，滑动变阻器R2的最大电阻为20Ω，小灯泡上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响，则：
当开关S、S1、S2、S3都闭合时，灯泡正常发光，求电源电压和电流表最小电流；闭合开关S、S3，断开S1、S2，电流表示数为0.5A，求R2的电阻及电压表的示数；闭合开关S、S2，断开S1、S3，求灯泡在16s内消耗的电能．
24．汽车已进入千家万户，给人们的出行带来方便，为了防止交通事故的发生，要加大交通法规的宣传力度，增强人们的交通安全意识。下面几个问题与交通安全紧密相关，请同学们帮助解决。

（1）司机驾驶大货车在公路上行驶，看到如图所示的交通标志牌，在遵守交通规则的前提下，从此标志牌处到达曲靖，所用的时间最少是多少？
（2）假如大货车在途中以60kW的功率匀速直线行驶了10min，发动机提供的牵引力为3×103N那么大货车在这10min内是否超速？
（3）按照规定，车辆对地面的压强不得超过7×105Pa，如果车轮与路面的总接触面积为0.24m2，该车和货物的总重最多为多少吨？（g＝10N/kg）
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
A、投出冰壶后，队友用毛刷在冰壶前方用力刷冰，利用摩擦使冰熔化，减小了冰壶与冰面的接触程度，能使冰壶滑行的更远，故A正确，不符合题意；
B、运动员在过弯道时不减速，此时他运动的方向发生了变化，运动状态发生改变，受到的是非平衡力，故B正确，不符合题意；
C、左脚冰刀扎入冰面，冰刀很尖锐，这是通过减小受力面积来增大压强的，故C正确，不符合题意；
D、惯性是保持原来运动状态不变的性质，惯性不是力，不能说受到惯性的作用，故D错误，符合题意。
2、C
【解析】
认识温度、内能和热量，根据以下规律分析：
（1）做功和热传递都可以改变物体的内能，这两种方式在改变物体内能上是等效的；
（2）晶体熔化过程中，吸热但温度不变；
（3）内能的大小与物体的质量、温度有关；
（4）晶体熔化过程中，虽然内能增大，但温度不升高。
【详解】
A．物体的内能增大，可能是吸收了热量，也可能是外界物体对它做了功，故A错误；
B．晶体熔化过程中，吸热但温度不变，故B错误；
C．同一物体质量不变，其温度升高，故其内能一定增大，故C正确；
D．晶体熔化过程中，吸热其内能增大，但温度不变，故D错误；
故选C。
3、D
【解析】A. 足球守门员戴有防滑手套，是在压力一定时，通过增大接触面粗糙程度的方法增大摩擦的；
B. 骑自行车刹车时用力捏闸，是在接触面一定时，通过增大压力的方法增大摩擦的；
C. 运动鞋的底部制有凹凸不平的花纹，是在压力一定时，通过增大接触面粗糙程度的方法增大摩擦的；
D. 给自行车的车轴加润滑油，可以将接触面分离，用光滑的油膜代替接触面，减小摩擦力；
故D是为了减小摩擦，符合题意。
点睛：重点是增大和减小摩擦力的方法，牢记影响滑动摩擦力的两个因素，即压力和接触面的粗糙程度，可以通过增大压力或增大接触面的粗糙程度来增大摩擦力，反之减小摩擦力，另外用滚动代替滑动可以大大减小摩擦力。
4、D
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．灯泡正常发光时的电压UL=3V，由图乙可知通过灯泡的电流IL=0.25A，故干路电流最大为0.25A，即电流表最大示数为0.25A，故A选项错误；
由题意可知，电压表的最大值为3V，所以小灯泡两端最小电压可以为2V，当小灯泡两端电压为2V时，通过其电流为0.2A，此时小灯泡的电功率为：2V×0.2A=0.4W，所以0.5W一定不是小灯泡的最小电功率，故B选项错误；
电源电压为5V，当电路中达到允许最大通过的电流时，电路消耗的功率最大，因为电路中允许通过最大电流为0.25A，此时电路最大功率Pmax=UImax=5V×0.25A=1.25W，故C选项错误；
当滑动变阻器两端的电压U滑大=3V时，滑动变阻器接入电路中的电阻最大，此时灯泡两端的电压：UL′=U-U滑大=5V-3V=2V，由图象可知，电路中的电流I小=0.2A，滑动变阻器接入电路中的最大阻值：；故D正确．
5、A
【解析】
A．从图中可以看到，当上面的开关闭合时，指示灯能亮，当下面的开关闭合时，指示灯也能亮，这种电路符合要求，选项A符合题意；
B．从图中可以看到，任意一个开关闭合时，指示灯都不能亮，这种电路不合要求，B项不合题意；
C．从图中可以看到，当上面开关闭合时，指示灯能亮，当下面开关闭合时，没有电流流过指示灯，这种电路不合要求，C项不合题意；
D．从图中可以看到，当上面开关闭合时，指示灯不能亮并且电源会被烧坏，这种电路不合要求，D项不合题意。
6、C
【解析】
A、吸管与玻璃棒相互吸引，它们带的是异种电荷，故A错误；
B、丝绸摩擦过的玻璃棒带正电，玻璃棒与吸管相互吸引，异种电荷相互吸引，则吸管带的是负电，故B错误；
CD、吸管带负电，是因为吸管与餐巾纸摩擦的过程中得到了电子，而餐巾纸失去电子带正电，故C正确，D错误。
7、A
【解析】
A.人的声带不同，所以音色不同， “闻其声而知其人”主要是根据音色来判断的，故A正确；
B.教室内不要喧哗，是要求同学们说话的响度放低些，故B错误；
C.高速公路两旁设置隔音板，是在传播过程中减弱噪声，故C错误；
D. 用超声波能清洗眼镜是利用了超声波能够传递能量，故D错误。
8、B
【解析】
A、足球在空中飞行的过程中，受到重力和空气阻力的作用，故A错误；
B、足球在空中运动过程中，受到竖直向下的重力与空气的阻力，这两个力不是平衡力，所以足球的运动状态一定发生改变，故B正确；
C、脚踢足球时，脚对球的作用力与球对脚的作用力是相互作用力，是同时产生的，故C错误；
D、空中飞行的足球，若它所受的力全部消失，它将保持原来的运动状态，沿原来的方向做匀速直线运动（不一定是沿水平方向做匀速直线运动），故D错误。
9、C
【解析】
A、若电阻R1断路，则电流表示数为零，电压表V和V1都测量电源电压，当移动滑片时，电流表示数仍然为零，两只电压表仍测量电源电压，两电压表的示数不变。故A不符合题意；
B、若变阻器R2断路，电压表V测量电源电压且示数不变，电压表V1和电流表均无示数。故B不符合题意；
C、若电阻R1短路，电压表V测量电源电压；电压表V1同时被短路，所以电压表V1示数为零，电路中有电流，电流表有示数，符合“只有两个电表的指针发生偏转”；
当移动滑片时，电路中的电阻发生改变，故电流表示数发生变化，电压表V1示数仍为零、电压表V的示数仍等于电源电压，即两电压表的示数都不变，符合“一个电表的示数发生了改变”。故C符合题意；
D、若变阻器R2短路，电路中有电流，即电流表有示数；电压表V测量电源电压，但移动滑片时，电压表和电流表的示数均不变。故D不符合题意。
故选：C。
10、D
【解析】
光的三原色：红、绿、蓝，按一定比例混合可组合出不同的色光。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、大于 乙
【解析】
根据公式可知液体压强跟液体的密度和液体的深度有关，在深度相同时，液体的密度越大压强越大．由图象可知，甲、乙两种液体的密度关系为：
ρ 甲 大于ρ 乙 ，其中乙种液体的密度为： 是水．本题考查的是液体的压强和密度的计算；学生应把握液体压强跟液体的密度和液体的深度有关，在深度相同时，液体的密度越大压强越大．
12、有引力 大气压 凝固
【解析】
两块表面平整干净的铅块压紧会粘在一起，这是因为分子间存在着引力作用的结果；
吸盘式挂衣钩能够“粘”在墙上−−由于大气压的作用；刚从冷冻室拿出的冰棒会“粘”住，是因为舌头上的水分遇到比较冷的冰棍发生凝固造成的。
13、 140 3000 1000
【解析】（1）由图知，小英家7月份用电器消耗的电能为：W＝6768.2kW•h﹣6628.2kW•h＝140kW•h；（2）由电能表的参数可知，工作电压为U＝220V，允许工作的最大电流为I＝30A，电能表允许用电器工作的最大总功率：P大＝UI＝220V×30A＝6600W，已知她家现在已经接入用电器的总功率为3600W，则最多还可以同时连接用电器的功率为6600W﹣3600W＝3000W；（3）3200imp/kW•h表示每消耗1kW•h的电能，电能表的指示灯闪烁3200次，则电能表指示灯闪烁160次时，饮水机消耗的电能：W＝kW•h＝0.05kW•h，饮水机的实际功率：P＝＝1kW＝1000W。因为饮水机正常工作，所以饮水机的实际功率等于额定功率，则饮水机的额定功率是1000W。
点睛：（1）电能表显示的数字中最后一位是小数，单位为kW•h，两次示数只差即为本月用的电。（2）由电能表的参数可知工作电压和允许工作的最大电流，根据P＝UI求出电能表允许用电器工作的最大总功率；（3）3200imp/kW•h表示每消耗1kW•h的电能，电能表的指示灯闪烁3200次，据此可求出当电能表指示灯闪烁160次消耗的电能，又知道工作时间，根据公式P＝求出该用电器消耗的功率。
14、增大 减小
【解析】
列车快速行驶时，带动空气流动速度增大，压强减小，人贴近列车方向的压强减小，远离列车方向的压强不变，人受到压强差的作用，人被推向列车，造成事故。
15、分子在不停的做无规则的运动 引力
【解析】
一切物质的分子都在不停的做无规则运动，室内弥漫着百合花的花香，是花的香气分子不停运动的结果，属于扩散现象，说明分子在不停的做无规则的运动；分子之间存在着相互作用的引力，固体分子间距离小于液体分子间距离，胶水干了（凝固）以后，由液态变为固态，分子间距离变小，引力增大，可以使对联紧贴在墙上。
16、86.4
【解析】
由图可知，R1、R2串联接在6V的电路中，通过R1的电流：I1=I===0.6A，由焦耳定律可得，通电1min电阻R1产生的热量：Q1=I12R1t=（0.6A）2×4Ω×60s＝86.4J。
17、并联 6 30
【解析】
由电路图可知，闭合开关S2时，R和L并列连接，它们是并联的；由电路图可知，S1和S2都闭合时，R与L并联，电路电流为0.5A，S1闭合、S2断开时，只有电阻R接入电路，电流表示数为0.3A，由I=U/R可得电源电压U=IRR=0.3A×20Ω=6V；灯泡电阻RL=U/IL=U/I−IR=6V/0.5A−0.3A=30Ω．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
由安全用电原则可知，开关应该接到火线和用电器之间；据题意可知，当只闭合开关一，调节它的旋钮（相当于移动滑动变阻器），可以改变灯的亮度，即说明开关一、滑动变阻器和灯泡串联；只闭合另一个开关二，灯也可以亮，但是无法调节灯的亮度，说明开关二与灯泡串联；如图所示：

19、
【解析】
由图可知：O为支点；根据力臂定义，从支点向F1和F2的作用线分别做垂线即可作出两个力的力臂如图。
20、ADCB 小
【解析】
（1）用杠杆测量时，先要调节杠杆平衡寻找支点，所以A排前，应先测石块，再将石块浸入水中，否则，石块从水中取出再测，表面会有水残留，故D排第二，需将排出水装入塑料袋后，才测量塑料袋中的水，所以先C再B，故最佳顺序是：ADCB；
（2）根据杠杆的平衡条件F1L1＝F2L2，测石块时，GPLP＝G石L2，测塑料袋中的水时GPLP＝G水L1，所以G石L2＝G水L1，由于G＝mg＝ρVg，ρ石V石L2＝ρ水V水L1，石块体积等于它排出水的体积，所以ρ石L2＝ρ水L1，ρ石＝。
（3）应为塑料袋本身的自重，使水的重量偏大，L1会偏小，球的ρ石偏小；
21、变为零 变小 变为零 内能 电信号 温度计
【解析】
由题意知，电路中产生回路的条件：相互连接的金属丝的材料不同；跟相互连接的两个节点间的温度差有关．且电流的大小与材料的种类和温度差的大小有关．
（1）①只将铁丝换成铜丝，这样相互连接的材料相同，电路中不会有电流；
②其它条件不变，只将A 处杯中的冰水混合物换为沸水，则AB两处的温度差减小，电流变小；
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，则AB两端没有温度差，电流变为零；
（2）由上知，内能与温度有关，在此电路中，内能转化为电能；
（3）热电偶将热的差别转化成了电，即将热信号转化为电信号，可以根据电流的大小判断温度的差别，即可以制成温度计．
22、见解析所示 左 灯泡短路 2.5 0.75 灯丝的电阻随温度的变化而变
【解析】
（1）由于灯上标有“0.3A”字样，表示灯的额定电流为0.3A，所以，测量小灯泡功率的实验中，电流表选用小量程与灯串联，电压表与灯并联，电路如下：

（2）闭合开关前，滑动变阻器的滑片应置阻值最大处，即左端；闭合开关，发现灯泡不亮，电流表在干路上有示数，说明电路故障为短路；电压表无示数，则说明与电压表串联的灯泡是短路；
（3）排除故障后，移动变阻器的滑片，使电流表示数为0.3A，由于电压表选用小量程，故由图乙知道，分度值为0.1V，其值为2.5V，小灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W；
（4）当灯泡两端的电压调为额定电压的一半时，通过灯的电流也减小了，此时灯丝的温度降低，而灯的电阻随温度的降低而减小，由 知道，测得的实际功率不等于其额定功率的。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）6V；0.8A．（2）8Ω；2V．（3）27J．
【解析】
（1）当开关S、S1、S2、S3都闭合时，R1被短路，灯泡L和R2并联，灯泡正常发光，所以U电源=UL=U2=6V，，滑片滑到最右端时，干路中的电流最小，，．
（2）闭合开关S、S3，断开S1、S2，R1和R2串联，电压表是测电阻R1的电压，电流表示数为0.5A，，，．
（3）闭合开关S、S2，断开S1、S3，灯泡L和R1串联，灯的电阻，，，灯泡在16s内消耗的电能．
24、（1）1.5h；（2）超速的；（3）16.8t。
【解析】
（1）标志牌中“大车 60”是大车的限速牌，表示在此路段上的最大行驶速度为v＝60km/h；“曲靖90km”表示 从此处到曲靖的路程为s＝90km，从此标志牌处到达曲靖，所用的时间最少为：t==1.5h；
（2）由P==Fv可得，大货车在这10min内的速度：v′==20m/s=72km/h＞60km/h，所以大货车在这10min内是超速的；
（3）车辆对地面的最大压力：F压=pS=7×105Pa×0.24m2＝1.68×105N，则该车和货物的总重力：G总＝F压＝1.68×105N，该车和货物的总质量：m总==1.68×104kg=16.8t。
答：（1）从此标志牌处到达曲靖，所用的时间最少是1.5h。
（2）计算可知，大货车在这10min内是超速的；
（3）该车和货物的总重16.8t。
