2025-2026学年浙江省杭州市春蕾中学高四复课班第二学期第一次联考物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．为测量某种液体的密度，小铭利用天平和量杯测量液体和操杯的总质量m及液体的体积V，得到了几组数据并绘出了m-V图像，如图所示．下列说法正确的是

A．该液体密度为2g/cm3
B．该液体密度为1.25g/cm3
C．量杯质量为40g
D．体积60cm3的该液体质量为60g
2．《龟兔赛跑》新篇：兔子和乌龟自从上次赛跑后，成为了好朋友，于是在以后的旅行中，陆地上兔子背着乌龟跑，在水中乌龟驮着兔子游，兔子和乌龟因此都走得更快更远了，实现了共赢．当兔子背着乌龟在陆地上奔跑时，下列说法正确的是
A．以兔子为参照物，乌龟是运动的
B．以乌龟为参照物，兔子是运动的
C．以地面为参照物，乌龟是静止的，兔子是运动的
D．以地面为参照物，乌龟和兔子都是运动的
3．如图所示的电路中，电源两端电压保持不变．开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是 （ ）

A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电流表的示数变大，灯L变暗
D．电流表的示数变小，灯L变亮

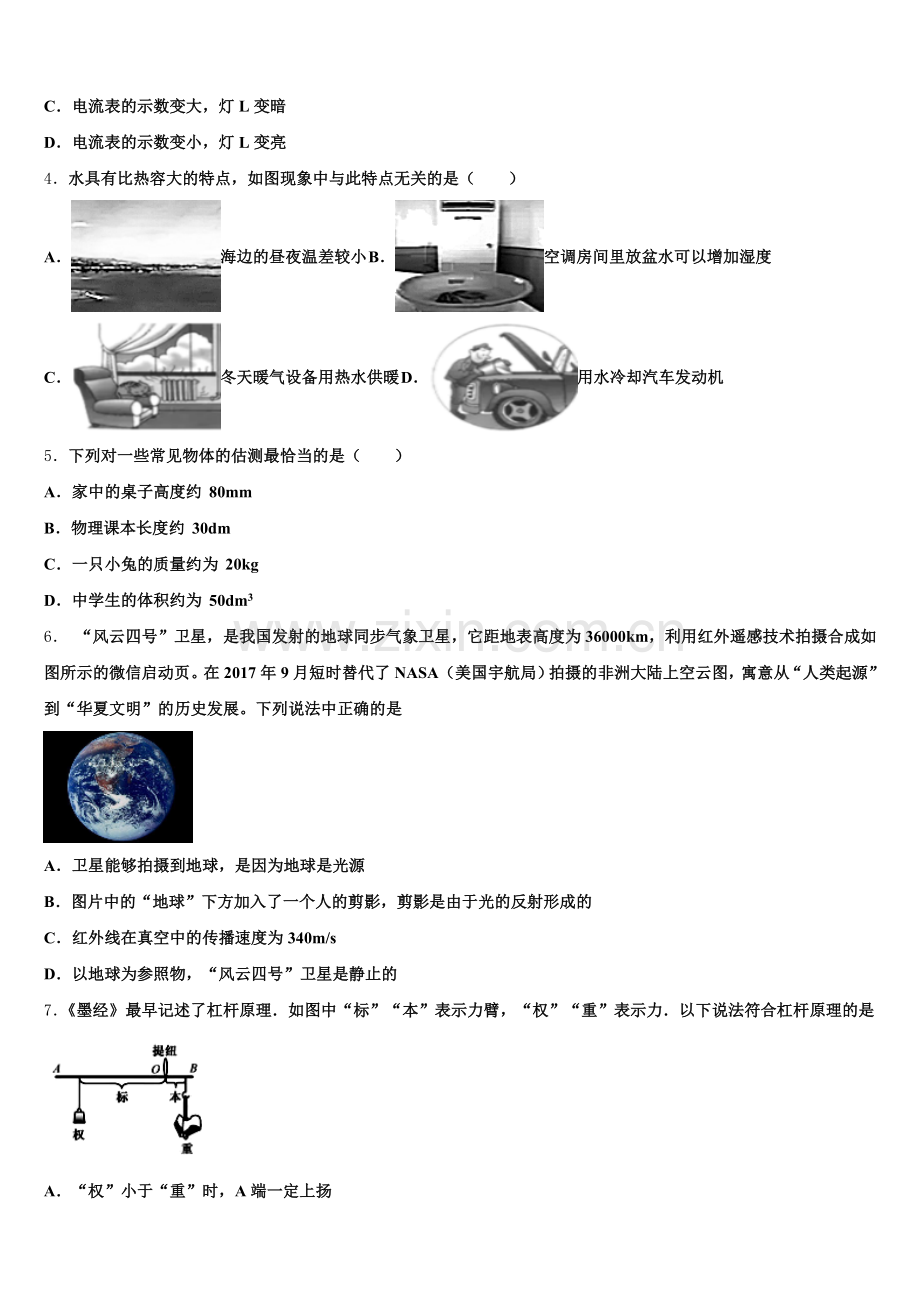

4．水具有比热容大的特点，如图现象中与此特点无关的是（　　）
A．海边的昼夜温差较小 B．空调房间里放盆水可以增加湿度
C．冬天暖气设备用热水供暖 D．用水冷却汽车发动机
5．下列对一些常见物体的估测最恰当的是（　　）
A．家中的桌子高度约 80mm
B．物理课本长度约 30dm
C．一只小兔的质量约为 20kg
D．中学生的体积约为 50dm3
6． “风云四号”卫星，是我国发射的地球同步气象卫星，它距地表高度为36000km，利用红外遥感技术拍摄合成如图所示的微信启动页。在2017年9月短时替代了NASA（美国宇航局）拍摄的非洲大陆上空云图，寓意从“人类起源”到“华夏文明”的历史发展。下列说法中正确的是

A．卫星能够拍摄到地球，是因为地球是光源
B．图片中的“地球”下方加入了一个人的剪影，剪影是由于光的反射形成的
C．红外线在真空中的传播速度为340m/s
D．以地球为参照物，“风云四号”卫星是静止的
7．《墨经》最早记述了杠杆原理．如图中“标”“本”表示力臂，“权”“重”表示力．以下说法符合杠杆原理的是

A．“权”小于“重”时，A端一定上扬
B．“权”小于“重”时，“标”一定小于“本”
C．增大“重”时，应把“权”向A端移
D．增大“重”时，换用更小的“权”
8．在如图所示的电路中，电源电压保持不变．现有三个定值电阻（R1<R2<R3），选择其中两个电阻分别接入ab之间和cd之间，闭合电键S，电压表V1示数与电压表V2示数比值最大，则

A．R1接入ab之间，R2接入cd之间 B．R1接入ab之间，R3接入cd之间
C．R3接入ab之间，R1接入cd之间 D．R2接入ab之间，R3接入cd之间
9．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处，移动光屏至80cm刻度线处，在光屏上得到烛焰清晰的像．以下说法正确的是

A．此时光屏上成倒立缩小的实像
B．此成像原理可以应用在放大镜上
C．保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像
D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，不可能再次在光屏成清晰的像
10．为了揭示大自然的奥秘，无数科学家进行了不懈的探索．下列说法错误的是
A．汤姆生发现了电子，从而揭示了原子是可以再分的
B．卢瑟福最早提出了原子的核式结构模型
C．近代科学家提出质子和中子都是由被称为夸克的更小粒子组成的
D．组成大自然的天体和微观粒子都在不停地运动，其中太阳是宇宙真正的中心
二、多选题（本大题共3小题，共12分）
11．下列关于物理概念的说法错误的是
A．单位质量某种物质的体积，叫这种物质的密度
B．磁体上磁性最强的部位叫做磁极
C．响度是声音的一个特性，物体振幅越大，响度越大
D．导体的电阻与通过导体的电流、导体两端电压有关
12．将装有酒精的金属管固定在桌子上，并用塞子塞紧，快速来回拉动绕在管上的绳子，过一会儿塞子跳起来，如图所示．则

A．拉动绳子过程，金属管温度升高，内能增加
B．拉动绳子过程，管内酒精温度升高，蒸发加快
C．塞子跳起时，管内气体温度升高，内能增加
D．塞子跳起时，管内气体内能转化为塞子的机械能
13．下列有关生活实际现象中的数据正确的是
A．一个大西瓜的质量约为6500g B．对人体安全电压为36V
C．光在真空中的传播速度为340m/s D．节能型42寸LED液晶电视的电功率约为100W
三、填空题（本大题共5小题，共10分）
14．在水平地面上，用50N的力沿水平方向拉着重为100N的小车前进4m，拉力做功为 J,重力做功为 J。
15．如图所示是四冲程汽油机工作时的压缩冲程，此过程中通过____方式使气缸内燃料混合物的内能____（选填“增大”或“减小”），若其工作时，曲轴转速为1200r/min，此汽油机1s内完成_____个工作循环．

16．中国改装的“瓦良格”号航空母舰出海试航，当航母在平静的水面航行时，它所受的浮力__它的总重力（选填“大于”、“等于”或“小于”）．当航空母舰上舰载飞机起飞后，它排开水的体积__（选填“增大”、“减小”或“不变”）．

17．在测量盐水密度的实验中，已知空烧杯的质量是55g，烧杯和盐水的总质量如图所示，则盐水的质量是________g；将烧杯中的盐水全部倒入量筒中测得体积是60cm1，则盐水的密度是________g/cm1．采用这种测量方法得到的结果将________．

18．如图甲所示，电源电压恒为6V，滑动变阻器的最大阻值为50Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示 为使电子元件处于正常工作状态，滑动变阻器接入电路的 最大阻值为_____Ω；在电子元件处于正常工作状态下，电路消耗的最大功率为_____；在电子元件处于正常工作状态下且电路消耗的功率最大时，滑动变阻器每分钟发热_____J．

四、计算题（本大题共3小题，共29分）
19．下表是某储水式电热水器的铭牌：

已知水的比热容C水=4.2×103J/（kg.0C），水的密度是ρ水=1.0×103kg/m3，根据表中的数据，试求：电热水器正常工作的电流是多大？（结果保留两位小数）电热水器里的水刚好是额定容量时，把这些水从20°C加热到50°C，水吸收的热量是多大？电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要多长的时间？
20．图1是一艘完全依靠太阳能驱动的船，该船长30米，宽15米，排水量60吨，船的表面安装有太阳能电池板，接收太阳能的功率为1.6×105W，若接收的太阳能只用来驱动船前进．在一次航行中，从某一时刻开始，太阳能船收到水平方向的牵引力F随时间t的变化关系如图2甲所示，船的运动速度v随时间t的变化关系如图2乙所示．（g取10N/kg）

求：满载时太阳能船受到的浮力；第50s到第100s内牵引力做的功；第50s到第100s的运动过程中，太阳能船的效率．
21．如图是某学校食堂电水壶的铭牌和电路图，R为加热器．温控开关S处于闭合状态，加热器加热，当水沸腾后，会自动断开进入保温状态．气压为1标准大气压，加热器加热，当水沸腾后，会自动断开进入保温状态．气压为1标准大气压，加热器电阻值不变．[c水=4.2×103J/（kg•℃）]则：

（1）电水壶正常工作时，其加热电阻的阻值是多大？
（2）若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要多长时间？
（3）当电水壶处于保温状态时，通过加热器的电流是1A，电阻R0的电功率是多少？
五、作图题（本大题共2小题，共4分）
22．传统家用保险丝是由电阻率较大而熔点低的铅锑合金制成的．当电路中电流过大时，保险丝熔断，自动切断电路，起到保险作用．
如图是家庭电路的一部分，保险丝应该装在________（选填“A”、“B”或“C”）线才起到保险的作用． 以笔画线代替导线，在图中补充完整电路．（作图要求：a．开关要控制灯泡；b．符合安全用电原则．）
23．如题图所示，在斜面上静止一个烧杯，一小球悬浮在杯内的水中，请在图中画出小球所受浮力及容器对斜面压力的示意图．
（_____）

六、实验探究题（本大题共3小题，共15分）
24．在“测定导体电阻”的实验中，电源使用二节新干电池，被测电阻的阻值约为5欧，滑动变阻器的规格是“10Ω1.5A”．

（1）图甲是没有连接完整的实验电路，若滑片向右移动，电阻变小，则导线连在_____端（选填“A”或“B”）且在闭合开关前，滑片应位于_____端；
（2）电路连接完毕后，发现两电表示数如图乙所示，则电路中的故障可能是_____；
（3）某次实验中，电压表的示数如图丙所示，读数为_____伏；此时电流表的示数应为_____；
（4）电路连接正确，实验数据记录如表所示，其中一组数据有拼凑的嫌疑，这组数据是第_____组，判断依据是_____．
实验序号
1
2
3
4
电压/伏
0.6
1.2
1.8
2.4
电流/安
0.12
0.24
0.36
0.48

25．在“探究杠杆的平衡条件”实验中：
图甲中，为使杠杆在水平位置平衡，应将右端的平衡螺母向_____侧调节．图乙中，杠杆恰好处于水平平衡状态，若在A处下方再挂一个钩码，则B处所挂钩码须向右移动_____格，可使杠杆在水平位置再次平衡．杠杆处于图甲所示位置时，小李同学就在杠杆上挂钩码进行实验，小明认为这样操作会对实验产生以下影响：
①杠杆自身重力可能会对实验产生影响
②可能不便于测量力臂或出现力臂测量错误
③无法得出杠杆平衡条件
你认为正确的是_____．
A．①② B．①③ C．②③
26．（1）如图甲所示是小宇同学探究“光的反射规律”的实验装置。平面镜M平放在水平桌面上白色硬纸板垂直立在平镜面上。

小宇让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射角入射角大小。改变光的入射角度，多次重复上述实验步骤。
①上述实验探究得到的规律是______（选填字母）。
A．光沿直线传播      B．反射角等于入射角      C．平面镜成像的特点
②白色硬纸板在实验中的作用是______（写出一条即可）。
③实验过程中若将纸板倾斜，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光______（选填“在”或“不在”）纸板这一平面内；通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是______（选填序号）。
（2）小宇同学继续探究“平面镜成像特点”，如图丁所示。

①现有厚度分别为5mm和2mm的两块玻璃板，应选择______mm厚的玻璃板做实验，目的是______。
②若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是______cm．用光屏在玻璃板后面无论如何移动；在光屏上都______（选填“能”或“不能”）成像。
③如图戊所示是从平面镜中看到墙上的时钟的像，则实际时间为______。
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
设量杯的质量为m杯，液体的密度为ρ，读图可知,当液体体积为V1=20cm3时，液体和杯的总质量m总1=m1+m杯=40g，可得：ρ×20cm3+m杯=40g，−−−①，当液体体积为V2=80cm3时，液体和杯的总质量m总2=m2+m杯=100g，可得：ρ×80cm3+m杯=100g，−−−②，①−②得：液体的密度ρ=1g/cm3，故A、B错；代入①得m杯=20g，故C错；当液体的体积V3=60cm3，液体质量：m3=ρ×V3=1g/cm3×60cm3=60g，故D正确．
2、D
【解析】
A．以兔子为参照物，乌龟的位置没有变化，是静止的，故A错误；
B．以乌龟为参照物，兔子的位置没有变化，是静止的，故B错误；
CD．以地面为参照物，乌龟和兔子的位置都是变化的，所以都是运动的，故C错误，D正确．
3、B
【解析】
将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据I=U/R可知，电路中的电流变小，即电流表的示数变小；根据U=IR可知，灯泡两端的电压变小，由P=UI可知，灯泡的实际功率变小，故灯泡变暗，故选B．
4、B
【解析】
A．海边的昼夜温差较小，是因为水的比热容较大，吸收或放出相同的热量，温度变化很小，A项不合题意；
B．空调房间里放盆水，水蒸发可以增加空气中的水蒸气，从而增加湿度，与比热容无关，选项B符合题意；
C．冬天暖气设备用热水供暖，是因为水的比热容大，降低相同的温度，水放出更多的热量，C项不合题意；
D．用水冷却汽车发动机，也是由于水的比热容大，升高相同的温度，能吸收更多的热量，D项不合题意。
5、D
【解析】
A．中学生的身高在160cm左右，家中桌子的高度大约是中学生身高的一半，在80cm＝800mm左右，故A不符合实际；
B．一根筷子的长度约25cm，物理课本的长度略大于此数值，在26cm＝2.6dm左右，故B不符合实际；
C．一只小兔子的质量在2kg左右，故C不符合实际；
D．人体密度与水的密度差不多，在1.0×103kg/m3左右，中学生的质量在50kg左右，体积在V＝＝0.05m3＝50dm3左右，故D符合实际．
6、D
【解析】
A．因为地球可以反射太阳光，所以我们在太空中能看到地球，而地球本身不是光源，故A错误；
B．图片中的“地球”下方加入了一个人的剪影，剪影是由于光的直线传播形成的，故B错误；
C．红外线在真空中的传播速度为3×108m/s，故C错误；
D．以地球为参照物，“风云四号”卫星的位置不发生变化是静止的，故D正确；
7、C
【解析】
解：
A．根据杠杆平衡条件，“权”小于“重”时，因为不知道“标”和“本”的大小关系，无法确定“权”和“标”的乘积与“重”和“本”乘积的大小的关系，故A错误．
B．根据杠杆平衡条件，“权”小于“重”时，“标”一定大于“本”，故B错误．
C．根据杠杆平衡条件，“本”不变，增大“重”时，因为“权”不变，“标”会变大，即应把“权”向A端移，故C正确．
D．使用杆秤时，同一杆秤“权”不变，“重”可变，不同的“重”对应不同的“标”．若更换更小的“权”，“标”也会变得更大，不符合秤的原理，故D错误．
答案为C．
8、C
【解析】
由图可知电阻分别接入ab之间和cd之间以后，两电阻串联，电压表V1测ab间的电压，电压表V2测电源电压，根据串联分压的规律电压比等于电阻比，可知当接入ab之间和cd之间的电阻阻值相差最大时，两电压表的示数比值最大，所以应将R3接入ab之间，R1接入cd之间，故ABD错误，C正确．
9、C
【解析】
（1）光屏上能承接到的像是实像．凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．
（2）凸透镜成实像时，物距减小，像距增大，像变大．
（3）物体处于一倍焦距和二倍焦距之间，成倒立、放大的实像；
（4）根据光的可逆性，可以成像．
【详解】
AB、由图可知物距小于像距，根据凸透镜的成像特点可知，光屏上成倒立、放大的实像，投影仪就是利用该原理制成的，故AB错误；
C、保持凸透镜不动，凸透镜成实像时，物距增大，像距减小，像变小，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像，故C正确；
D、蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，可能再次在光屏成清晰的像，故D错误．
故选C．
知道凸透镜成各种像的规律，知道物近像远像变大，物远像近像变小的规律．
10、D
【解析】
A、汤姆逊发现了电子，从而揭示了原子是可以再分的．此项是正确的，不符合题意．
B、卢瑟福建立了原子结构的行星模型，即原子的核式结构．此项是正确的，不符合题意．
C、近代科学家提出质子和中子都是由被称为夸克的更小粒子组成的．此项是正确的，不符合题意．
D、太阳是太阳系的中心，太阳系只是银河系中的一部分，而整个宇宙中有无数个类似银河系的星系．故此项错误，符合题意．
故选D．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A．单位体积的某种物质的质量，叫这种物质的密度；故A错误；
B．磁体的两端是磁性最强的部分，磁体上磁性最强的部分叫做磁体的磁极，故B正确；
C．声音的大小叫做响度，响度大小与振幅有关，振幅越大，响度越大，故C正确；
D．导体电阻与导体的材料、长度、横截面积以及温度有关，与电压、电流无关，故D错误．
12、ABD
【解析】
A．拉动绕在管上的绳子，绳子会对金属管做功，金属管温度会升高，内能会增大，故A正确；
B．因金属管与酒精会有温度差，所以酒精会从金属管中吸收热量，酒精的温度会升高，蒸发加快，故B正确；
CD．管内气体膨胀做功，将内能转化为机械能，将塞子顶起，管内气体的温度降低，内能减小，故C错误，D正确．
13、AD
【解析】
试题分析：A、一个西瓜的质量约为6500g，符合实际，A正确．B、对人体安全电压不高于36V，而不是等于36V，故B错误．C、光在真空中传播的速度为3×105km/s，340m/s是声音在空气中传播的速度，故C错误．D、节能型42吋LED液晶电视的电功率约为100W，符合实际为答案．故答案为AD．
考点：质量 安全电压 光速 电功率

三、填空题（本大题共5小题，共10分）
14、200 0
【解析】
由功的计算公式W=Fs得，拉力做功W=Fs=50N×4m=200J；重力做功为W=Fs =Gh=100N×0m=0J。
15、做功 增加 10
【解析】
在汽油机的压缩冲程中，活塞压缩燃料混合物，对其做功，使燃料混合物的内能增大、温度升高，是通过做功的方式改变内能的．
四冲程汽油机曲轴转速是1200r/min,一个工作循环中曲轴转两周,所以1min完成了600个工作循环;则此汽油机每秒钟完成=10个工作循环，每秒钟完成了10个排气冲程．
16、等于 减小
【解析】
（1）因为航母漂浮，所以它受到的浮力等于总重力；
（2）战机从航母上起飞后，航母的总重力减小，根据漂浮物体的重力等于自身重力，所以浮力将减小，由阿基米德原理可知排开水的体积会减小．
17、661.1偏大
【解析】
由图所示天平可知，天平的示数为：100g+20g+1g=121g；盐水的质量：m=121g﹣55g=66g；盐水的密度ρ===1.1g/cm1；分析实验的步骤可以看出，当将量筒中的盐水倒入烧杯中时，不可避免地会有残留的盐水，使得测量的盐水的体积变小，从而使最终的密度值偏大．
18、40 2.4W 1
【解析】
电路电流最小时，滑动变阻器接入电路的阻值最大，电路最小电流为0.1A，由图示图象可知，此时电子元件两端电压：U元件=2V，滑动变阻器两端电压：U滑=U-U元件=6V-2V=4V，由可知，滑动变阻器接入电路的最大阻值：；
电路电流最大时，电路消耗的功率最大，电路最大电流为0.4A，电路消耗的最大功率：P最大=UI最大=6V×0.4A=2.4W，
由图示图象可知，电流为0.4A时，电子原件两端电压：U原件′=4V，
此时滑动变阻器两端电压：U滑′=U-U原件′=6V-4V=2V，滑动变阻器每分钟t=1min=60s产生的热量：Q=W=U滑′I′t=2V×0.4A×60s=1J；
故答案为40；2.4W；1．

四、计算题（本大题共3小题，共29分）
19、（1）9.09A；（2）5.04×106J．（3）3150s．
【解析】
（1）已知电热水器的额定电压和额定功率，根据公式可求该电热水器正常工作时的电流；
（2）已知水的密度和额定容量，根据求水的最大质量，根据公式可求吸收的热量。
（3）由求加热这些水需要的时间：
【详解】
（1）由表中数据可知，电热水器的额定功率为2000W，额定电压为220V，根据可得，该电热水器正常工作时的电流：；
（2）已知热水器的容量为40L，则盛满水的质量：，把这些水从20℃加热到50℃吸收的热量：。
（3）电热水器正常工作时放出的热量80%被水吸收，由可得，加热这些水需要的时间：。
答：（1）电热水器正常工作的电流是9.09A；
（2）电热水器里的水刚好是额定容量时，把这些水从20℃加热到50℃，水吸收的热量是5.04×106J。
（3）电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要3150s。
本题考查电功率、密度、热量和效率公式的运用，从表中获取有效信息是关键。
20、（1）6×105N；（2）2×106J；（3）25%
【解析】
（1）满载时太阳能船受到的浮力：
F浮=G排=m排g=60×103kg×10N/kg=6×105N；
（2）第50s到第100s内，由图甲可知牵引力：
F=8×104N，
由图乙可知船匀速行驶的速度：
v=0.5m/s，
由v=s/t可得，船行驶的距离：
s=vt=0.5m/s×50s=25m，
第50s到第100s内牵引力做的功：
W=Fs=8×104N×25m=2×106J；
（3）由题可知，太阳能电池板接收太阳能的功率为1.6×105W，则第50s到第100s的运动过程中，太阳能电池板接收到的太阳能：
E=Pt=1.6×105W×50s=8×106J，
则太阳能船的效率：
η=W/E×100%=（2×106J/8×106J）×100%=25%．
21、（1）11Ω；（2）735s；（3）209W
【解析】
试题分析：（1）由P=U2/R得加热电阻R的阻值：R=U2/P加热=（220V）2/4400W=11Ω；（2）标准大气压下水的沸点是100℃，水吸收的热量：Q吸=c水m（t﹣t0）=4.2×103J/（kg•℃）×10kg×（100℃﹣23℃）=3.234×106J，因电水壶产生的热量全部被水吸收，所以，消耗的电能W=Q吸=3.234×106J，由P=W/t得加热时间：t=W/P加热=3.234×106/4400W=735s；（3）保温时两电阻串联，由欧姆定律I=U/R得电路中的总电阻：
R总=U/I=220V/1A=220Ω，电阻R0的阻值R0=R总﹣R=220Ω﹣11Ω=209Ω，电阻R0的电功率：P=I2R0=（1A）2×209Ω=209W．
【考点定位】电功与热量的综合计算

五、作图题（本大题共2小题，共4分）
22、A
【解析】
（1）三孔插座在连接时，是左零右火中接地，所以A是火线、B是零线、C是地线，而保险丝应该装在火线上才起到保险的作用，所以保险丝应该装在A线上；
（2）火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全，如图所示：

故答案为（1）A；（2）如图所示．
23、如图所示

【解析】
试题分析：小球所受浮力，方向竖直向上 ，容器对斜面的压力垂直于斜面而指向斜面，所以受力示意图如图所示：

考点：力的示意图

六、实验探究题（本大题共3小题，共15分）
24、B A 电阻断路 1.5 0.3A 1 电路中的最小电流0.2A＞0.12A；
【解析】
（1）要求滑片向右移动时电阻变小，根据滑动变阻器一上一下的连接原则，应接右下接线柱，即B端，在闭合开关前，应使滑动变阻器阻值最大，滑片应位于A端；
（2）电压表示数3V，电流表示数0A，电路断路，电压表接在了电源两端，所以电路中的故障可能是电阻断路；
（3）由图知，电压表的量程为0～3V，其分度值为0.1V，所以电压表的示数为1.5V，电流表的示数是： ；
（4）滑动变阻器的最大阻值为10Ω，当其阻值最大时，电路中的电流： ，即电路中最小电流是0.2A>0.12A，由第一组数据，其电压值和电流值都低于可能达到的最小电压和电流，所以有拼凑的嫌疑．
25、右 1 A
【解析】
（1）调节平衡螺母向上翘的一端移动，使杠杆在水平位置平衡．
（2）杠杆的平衡条件：动力×动力臂＝阻力×阻力臂；
（3）调节杠杆两端的螺母，使杠杆在不挂钩码时处于水平平衡状态，这时杠杆的重心在支点上，使杠杆的自重对杠杆平衡不产生影响，且便于测量力臂．
【详解】
（1）由图甲知，实验前没挂钩码时，发现杠杆右端上翘，则重心应向左移动，应将右端平衡螺母向右旋一些，使杠杆在水平位置平衡；
（2）若在A处下方再挂一个钩码，根据杠杆平衡的条件，F1×L1=F2×L2，4G×2格=2G×n格，n=4则B处所挂钩码须向右移动1格，可使杠杆在水平位置再次平衡；
（3）杠杆倾斜时，杠杆的重心偏向杠杆下沉的一端，左、右两端的螺母（或一端的螺母）要向杠杆上翘的一端调节；实验前先要调节杠杆在水平位置平衡，这是为使杠杆所受的重力通过支点，从而可以不考虑杠杆的重力对其转动的影响；调节好以后，仍要使杠杆在水平位置平衡，是为了便于测量力臂的长度，故选A．
26、B 呈现光路 不在 ③ 2 防止玻璃板太厚呈现两个像 20 不能 10:1
【解析】
（1）①已知入射光线AO和反射光线OB，多次改变光的入射角度，测反射角与入射角的大小，并比较得出反射角与入射角的大小关系，因此该实验探究了反射定律中的反射角等于入射角；
②在研究光的反射规律时，安装一个光屏后，能够利用光的漫反射现象在光屏上看到光的传播途径；将光屏的左半部分向前后翻折，就不会看到反射光线，只有当整个光屏为一平面时，才能够看到反射光线，因此可以探究反射光线、入射光线、法线是否在同一平面内；
③根据光的反射定律可知，在反射现象中，反射光线、入射光线分居法线两侧；反射光线、入射光线和法线在同一平面内，因此若将纸板倾斜，如图乙所示，让光线仍贴着纸板沿AO方向射向镜面，此时反射光线与入射光线仍在同一平面内，仍然在纸板这一平面上，但不能看到反射光线，若此时通过平面镜观察纸板，因为物像关于镜面对称，则看到的图象应为丙图中的③。
（2）①透明的玻璃板，可以观察到玻璃板的另一侧；因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用2mm厚的。
②若白纸上每方格长度是5cm，将点燃的蜡烛由A点移至B点，此时它与玻璃板的距离为2×5cm=10cm，像与玻璃板的距离为10cm，则它与像的距离为10cm+10cm=20cm；因为平面镜成虚像，光屏不能承接虚像，所以用光屏在玻璃板后面无论如何移动，在光屏上都不能成像。
③根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称。所以图中表盘数字的顺序与实际顺序左右相反，时针指向10和11之间，分针指向7，实际时间为10：1．如下图所示：
