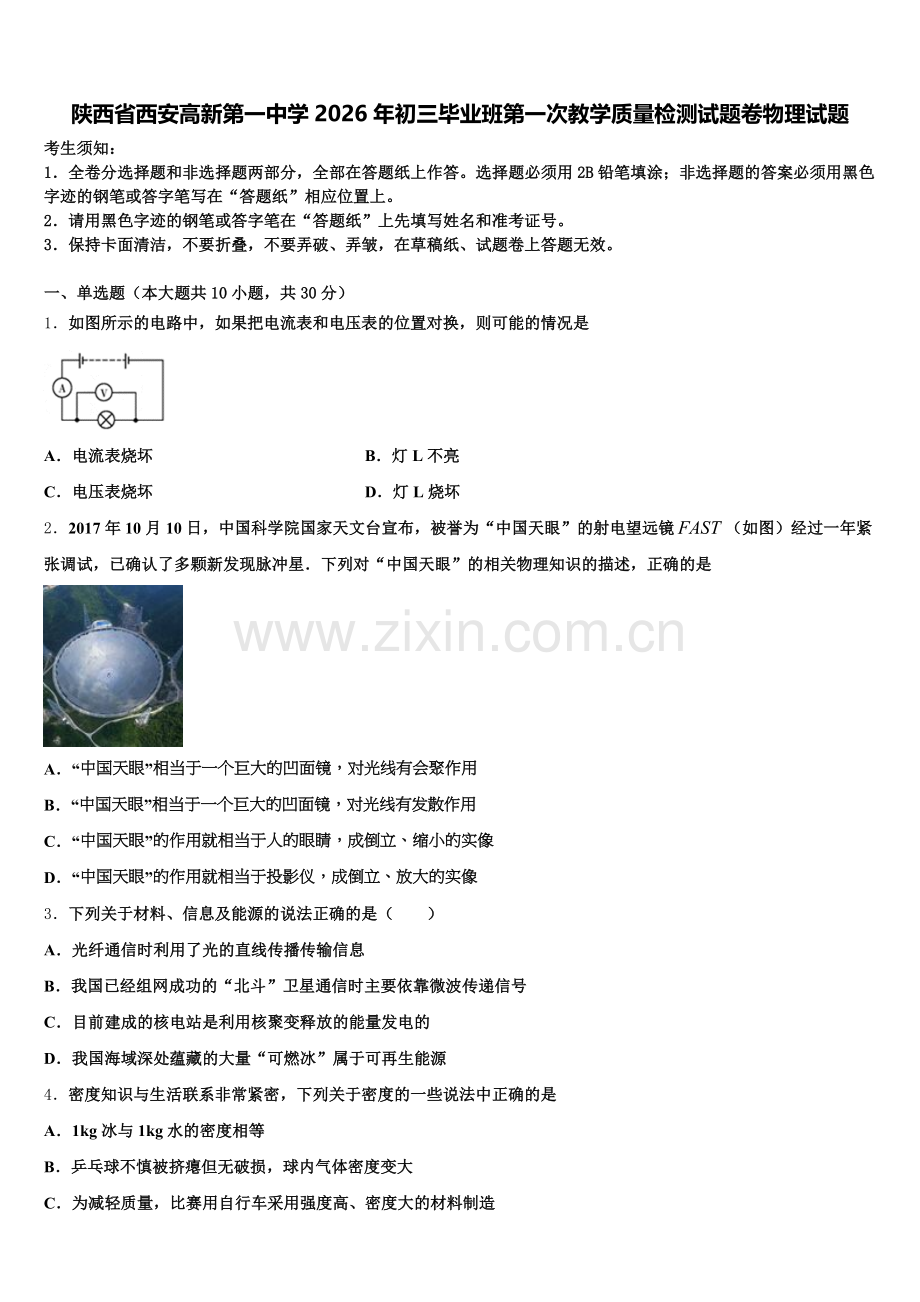

陕西省西安高新第一中学2026年初三毕业班第一次教学质量检测试题卷物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．如图所示的电路中，如果把电流表和电压表的位置对换，则可能的情况是

A．电流表烧坏 B．灯L不亮
C．电压表烧坏 D．灯L烧坏
2．2017年10月10日，中国科学院国家天文台宣布，被誉为“中国天眼”的射电望远镜（如图）经过一年紧张调试，已确认了多颗新发现脉冲星．下列对“中国天眼”的相关物理知识的描述，正确的是

A．“中国天眼”相当于一个巨大的凹面镜，对光线有会聚作用
B．“中国天眼”相当于一个巨大的凹面镜，对光线有发散作用
C．“中国天眼”的作用就相当于人的眼睛，成倒立、缩小的实像
D．“中国天眼”的作用就相当于投影仪，成倒立、放大的实像
3．下列关于材料、信息及能源的说法正确的是（　　）
A．光纤通信时利用了光的直线传播传输信息
B．我国已经组网成功的“北斗”卫星通信时主要依靠微波传递信号
C．目前建成的核电站是利用核聚变释放的能量发电的
D．我国海域深处蕴藏的大量“可燃冰”属于可再生能源

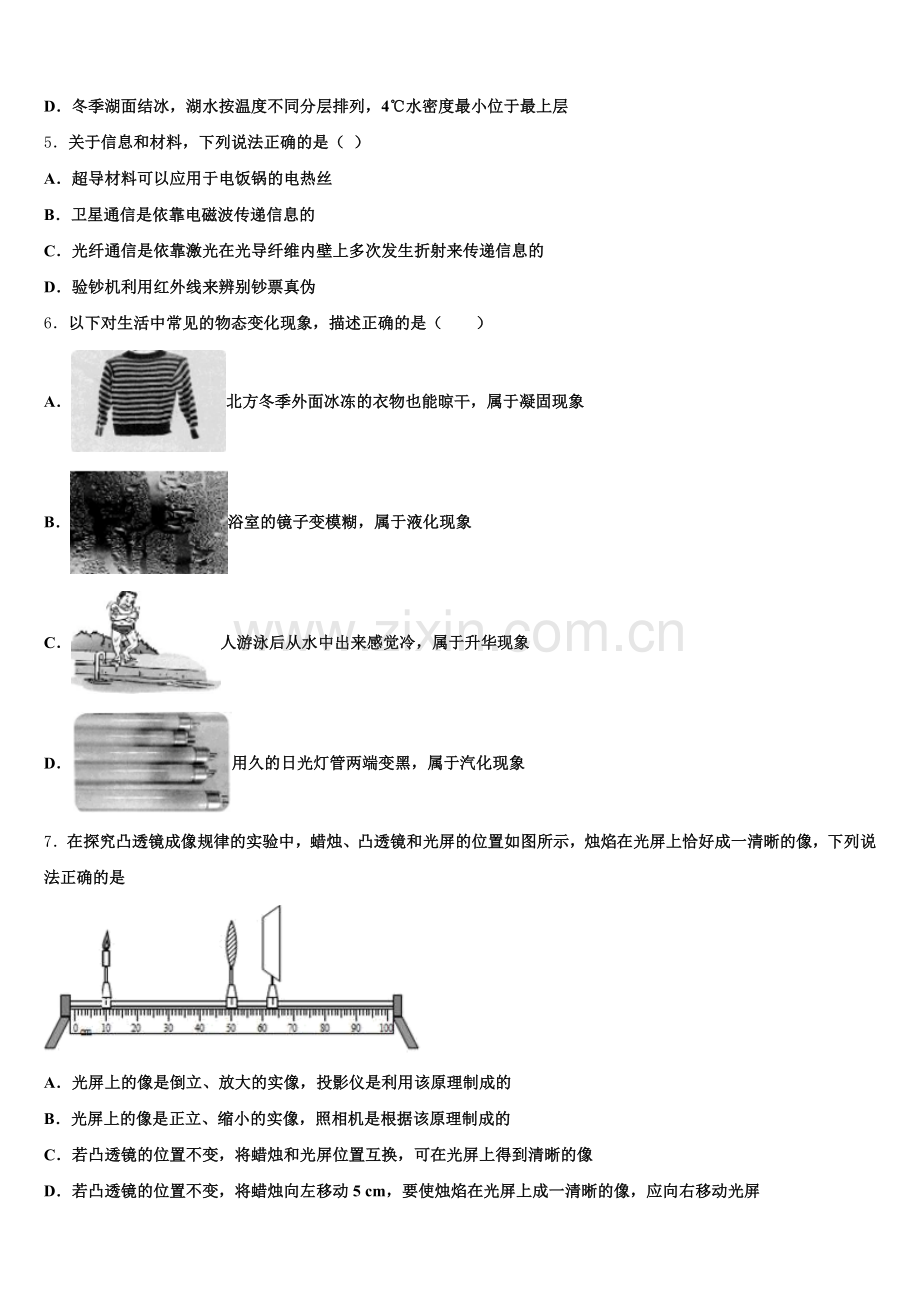

4．密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是
A．1kg冰与1kg水的密度相等
B．乒乓球不慎被挤瘪但无破损，球内气体密度变大
C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造
D．冬季湖面结冰，湖水按温度不同分层排列，4℃水密度最小位于最上层
5．关于信息和材料，下列说法正确的是（ ）
A．超导材料可以应用于电饭锅的电热丝
B．卫星通信是依靠电磁波传递信息的
C．光纤通信是依靠激光在光导纤维内壁上多次发生折射来传递信息的
D．验钞机利用红外线来辨别钞票真伪
6．以下对生活中常见的物态变化现象，描述正确的是（　　）
A．北方冬季外面冰冻的衣物也能晾干，属于凝固现象
B．浴室的镜子变模糊，属于液化现象
C．人游泳后从水中出来感觉冷，属于升华现象
D．用久的日光灯管两端变黑，属于汽化现象
7．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像，下列说法正确的是

A．光屏上的像是倒立、放大的实像，投影仪是利用该原理制成的
B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的
C．若凸透镜的位置不变，将蜡烛和光屏位置互换，可在光屏上得到清晰的像
D．若凸透镜的位置不变，将蜡烛向左移动5 cm，要使烛焰在光屏上成一清晰的像，应向右移动光屏
8．电工维修电路有时需要带电操作，如图所示．以下操作不会发生触电事故的是（   ）

A．甲站在绝缘凳上同时接触火线和零线 B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线 D．丁站在地上同时接触火线和零线
9．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是
A． B．
C． D．
10．在如图所示的电路中，下列分析不正确的是（ ）

A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
二、多选题（本大题共3小题，共12分）
11．为了节约水资源，公厕用的定时定量冲水装置主要部件如图所示。浮筒底面积为S1，且足够高，表面积为S2的圆形阀门(厚度不计)略大于出水口，浮筒与阀门用细杆相连(不计浮筒、阀门、轻杆的重)。通常情况下，水龙头以滴漏形式向储水桶供水，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水，即将开始冲水时，下列说法正确的是

A．阀门受到竖直向上的浮力、细杆向上的拉力和水对它向下的压力
B．阀门所受水的压强为2×103Pa
C．细杆对阀门的拉力为4N
D．浮筒浸入水中部分的深度为0.4m
12．下列选项中符合安全用电要求的是
A．发生火灾时，带电泼水救火
B．电线的绝缘皮破损时及时更换
C．控制电灯的开关要一端接火线一端接灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
13．“舌尖上的中国”第三季展示了“石锅”做的美味。在云南怒江流域的怒族中就有一种“石锅”，它是一种平面加热工具，如图所示，在中国至少有四、五千年以上的历史了，它火烧不坏，水浇不裂。由它做的古老食品“石板粑粑”，香甜适口，风味独具。下列说法正确的是

A．“石锅”耐高温是因为石头的熔点低
B．“石锅”是通过热传递来加热食物的
C．“石锅”在不使用时没有内能
D．“石锅”做的食物香味飘飘说明分子在运动
三、填空题（本大题共5小题，共10分）
14．如图为我们生活中熟悉的“影”.桥在水中形成的倒影，成“影”的原理是：____________；解释手影形成的依据是：_____________.

15．我们生活在声的海洋里，美妙的音乐可以让人心旷神怡，而一些机器的轰鸣声也能使人心烦意乱。我们能够区分不同乐器发出的声音，是依据声音的_________特性。建筑工地限时作业，是在__________处减弱噪声。医院里医生通常利用超声波震动打碎人体内的结石，说明声波能传递___________。
16．如图，将一把钢尺压在桌面上，一部分伸出桌面，用手拨动其伸出桌外的一端，轻拨与重拨钢尺，则钢尺发出声音的______不同．改变钢尺伸出桌面的长度，则钢尺发出声音的_______不同．（选填“音调”、“响度”或“音色”）

17．如图，当用 5N的水平推力推着书，书上的橡皮恰好随书一起向右做匀速直线运动，此 时橡皮相对于书本是_____的，书本对橡皮的支持力是由于____发生形变产生的，此时书对橡皮的摩擦力大小为____N；如果书突然停止运动，橡皮将会向______倾（选填“左”或“右”），此现象说明________________ ．

18．如图所示，闭合开关，发现电动机不能转动，此时电压表示数为0.2V，电流表示数为0.5A．调节滑动变阻器，使得电动机正常转动，此时流过电压表示数为2V，电流表示数为1A．则该电动机线圈的电阻是____Ω，电动机正常转动时电动机线圈发热功率为____W，此时该电动机的效率是____．

四、计算题（本大题共3小题，共29分）
19．现有某型号的家用电热水器，具有高、低温两档的自动调温功能，其额定电应为220V，内部电路由电阻丝R1、R2和开关S1、S2组成.其中R1=55Ω，当S1闭合时处于低温档，功率为220W，再闭合S2处于髙温档，功率为1100W.求：

（1）请你结合自己所学的电学知识推测出电热水器内部电路情况，在虚线框内画出电路图.
（____）

（2）R2的电阻值是多少？_____
（3）用该电热水壶在高温挡时加热1kg水，水由20℃加热到100℃需要6min，求该电热水壶的加热效率._____[c=4.2×103J/（kg·℃）]
20．中国科学家在南海试采可燃冰，并取得了圆满成功，实现了我国天然气水合物开发的历史性突破，可燃冰清洁无污染，储量很大，是一种理想的新型能源。[设可燃冰的热值q=4.2×108J/kg，c水=4.2×103J/（kg•℃），求：用可燃冰烧水，100g完全燃烧放出的热量。若加热效率为45%，被水吸收的热量。
21．电动自行车给人们带来便利的同时也产生了很多交通隐患，为此政府出台电动自行车新国标，并在2019年的4月15日开始施行。为了响应政府号召，小亮购置了符合新国标的电动自行车。
如表是小亮购买的某型号电动自行车的一些数据：
质量m/kg
30
行驶时轮胎与地面接触的总面积S/m2
8×10﹣3
工作电压U/V
36
骑行时的平均动力F/N
20
若小亮的质量是70kg，他骑车时在5min内匀速行驶了1800m（取g＝10N/kg），通过计算回答：小亮在水平地面上骑车的速度是多少？小亮骑车时，车对地面的压力多大？车对地面的压强多大？该电动自行车在5min内动力所做的功是多少？
五、作图题（本大题共2小题，共4分）
22．如图，一物体静止在表面粗糙的斜面上，请画出物体在斜面上所受重力与摩擦力的示意图.
（_______）

23．物体A在光滑的斜面上正在下滑，画出此时物体A所受到的力的示意图．

六、实验探究题（本大题共3小题，共15分）
24．小军利用“伏安法”测量额定电压为1．5V小灯泡L的电阻．请你根据实验目的在虚线框中画出实验电路图．________小军已连接的实物电路如图甲所示，请你将他未完成部分用笔画线补充完整．________
电路连接正确后，闭合开关S，小军发现电压表有示数，但电流表无示数．由现象可判断电路中出现的故障是________．
A．变阻器短路 B．电流表断路 C．小灯泡L短路 D．小灯泡L断路排除故障后，当电压表示数为1．5V时，电流表的示数如图乙所示，此时小灯泡L的电阻为_______Ω．
25．在探究小灯泡亮度与实际功率的关系，小兰所在兴趣小组设计了如图甲所示的实验电路，标有2.5V字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有R1“10Ω 1A”和R2“20Ω 1A“。
请用笔画线代替导线将图甲的实验电路补充完整（要求：滑动变阻器滑片向右移动时，灯泡变亮）。为了完成实验，你认为应该选用的滑动变阻器是_____（选填“R1”或“R2“）。小兰正确连接电路后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你以认为造成这一现象的原因可能是_____：（选填字母）
A电流表断路 B小灯泡短路 C小灯泡灯丝断了 D滑动变阻器短路排除故障后，当滑动变阻器的滑片移动到某一位置时，某同学从0﹣15V量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应如何操作_____，直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
26．小刚为了测量某油井所产石油的密度，收集了该井所产石油样品进行了如下测量（常温下石油为黏稠的液态）．
将托盘天平放在水平桌面上，将游码移至__________处，如发现指针静止时指在分度盘中线的左侧，则应将平衡螺母向____（填“左”或“右”）调节，使横梁平衡．小刚称出空烧杯的质量为31.2g．然后将石油样品倒入烧杯，放在调节好的天平左盘上称量，当天平重新平衡时，右盘中的砝码和游码的位置如图甲所示，则烧杯和石油样品的质量为____________g．将烧杯中的石油倒入量筒，其示数如图乙所示，根据测量的数据，求得所测石油的密度为_____________．联想到某起石油泄漏事故中石油漂浮在水面上的情景，小刚发现自己测量的石油密度值偏大，你认为该实验方案造成测量结果偏大的原因是_____________．
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
由图可知，电压表并联灯泡的两端，测量的是电源的电压，电流表测电路中电流；
当两表互换后，则电压表串接在电路中，因其内阻过大，电路相等于断路，所以电流表不会被烧坏，电压表测电源的电压，灯泡不亮但不会被烧坏．
故B正确.
2、A
【解析】
AB.因为中国天眼相当于一个凹面镜，凹面镜对光线有会聚作用，故A正确，B错误；
C.人的眼睛相当于凸透镜，而中国天眼相当于一个凹面镜，故C选项错误；
D.投影仪相当于一个凸透镜，而中国天眼相当于一个凹面镜，故D选项错误．
故选A．
3、B
【解析】
A．光导纤维是利用激光的反射传递信息的，故A错误；
B．我国使用的“北斗”卫星移动通信是用通讯卫星做微波通讯的中继站来进行通讯的，所以是利用微波来传递信息的，故B正确；
C．核电站是利用核裂变来释放能量的，这个核裂变是可控的，故C错误；
D．可燃冰不能在短期内从自然界得到补充，所以它属于不可再生能源，故D错误。
4、B
【解析】
由于1kg冰与1kg水，质量相同，而冰的体积大，所以，冰的密度小，故A错误；当乒乓球不慎被挤瘪但无破损时，球内气体质量不变，而体积变小，所以，密度变大，故B正确；自行车的体积一定，若材料的密度小，则自行车的质量就小，所以，比赛用自行车，为减轻质量，采用的是强度高、密度小的材料制造，故C错误；水在4℃时，密度最大，在最底层，故D错误．
5、B
【解析】
试题分析：电热丝是利用电流的热效应来工作的，没有电阻将不能产生热量，故A错；在太空中是真空状态，电磁波可以在真空中传播，故B正确；光纤通信是依靠激光在光导纤维内壁上多次发生反射来传递信息的，故C错；验钞机利用紫外线来辨别钞票真伪，故D错；应选B．
【考点定位】信息和材料
6、B
【解析】
（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；
（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【详解】
A、北方冬季外面冰冻的衣物也能晾干，是冰直接变成水蒸气，是升华现象，故A错误；
B、浴室的镜子变模糊，是水蒸气遇冷形成的小水珠，属于液化现象，故B正确；
C、人游泳后从水中出来感觉冷是人身上的水蒸发吸热造成的，属于汽化（蒸发）现象，故C错误；
D、用久的日光灯管两端会发黑是钨丝先升华后凝华形成的，故D错误．
故选B．
7、C
【解析】
AB．由图知，物距大于像距，此时物距大于二倍焦距，成倒立、缩小的实像．照相机、摄像机就是根据这个原理制成的．故AB错；
C．光在折射中，光路是可逆的，所以若透镜不动，而将蜡烛和光屏的位置互换，则屏上仍能成清晰的像．故C正确；
D．若凸透镜的位置不变，将蜡烛向左移动5cm，也就是增大物距，要使烛焰在光屏上成一清晰的像，就要减小像距，所以应向左移动光屏，故D错．
8、B
【解析】
A. 甲站在绝缘凳上同时接触火线和零线属于双线触电，A不符合题意.
B. 乙站在绝缘凳上仅接触火线时没有电流流过人体，不会触电，B符合题意.
C. 丙站在地上仅接触火线时，人与大地形成通路，由电流流过人体，会发生触电，C不符合题意.
D. 丁站在地上同时接触火线和零线属于双线触电，D不符合题意.
9、B
【解析】
A．据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故A错误；
B． 据安培定则判断，该螺线管的左端是N极，右端是S极，且磁感线的方向正确，故B正确；
C． 据安培定则判断，该螺线管的右端是N极，左端是S极，故磁感线的方向错误，故C错误；
D．据安培定则判断，该螺线管的左端是N极，右端是S极，故磁感线的方向错误，故D错误；
10、D
【解析】
A．只闭合S1时，只有灯泡L1发接入电路，L1发光、L2不发光，A1测L1的电流，A2无示数，正确；B．只闭合S3时，灯泡L1、L2组成串联电路，L1、L2都发光，电流表测量串联电路电流，A1、A2的示数相等，正确；C．闭合S1、S2时，灯泡L1、L2组成并联电路，电流表A1测量L1电流，灯泡L1、L2都发光，A1有示数，电流表A2没有接入电路，无示数，正确；D．闭合S1、S3时，仅L1发光，L2被短路，“L1、L2都发光，”错，A1有示数，A2无有示数，错，符合题意选D．

二、多选题（本大题共3小题，共12分）
11、BC
【解析】
根据题图“公厕用的定时定量冲水装置”，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水可知，本题考查浮力和液体内部压强的计算。根据液体压强公式和阿基米德原理进行计算，然后逐项分析判断。
【详解】
A．根据浮力产生的原因，浮力等于物体受到的向上和向下的压力差，由于阀门下方没有水，所以阀门不受浮力的作用。阀门受到细杆向上的拉力和水对它向下的压力，故A错误。
B．由题可知，当h=20cm时，阀门所受水的压强为：，故B正确。
C．阀门刚被拉起时，因为不计重力，故阀门在竖直方向只受到细杆的拉力F和水的压力而平衡。
拉力，故C正确。
D．阀门刚被拉起时，因为不计重力，故浮筒在竖直方向只受到浮力和细杆的拉力F’=F=4N，由力的平衡得F’=F浮=ρ水gV排可得：，
解得H=0.04m，故D错误。
故答案为BC。
12、BC
【解析】
A、水是导体，发生火灾时，带电泼水救火时发生触电事故，故A不符合安全用电原则；
B、使用绝缘皮破损的导线，易引发触电事故，故电线的绝缘皮破损时及时更换，故B符合安全用电原则；
C、开关要接在火线和用电器之间，这样断开开关后，用电器上才会不带电，故C符合安全用电原则；
D、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D不符合安全用电原则。
13、BD
【解析】
【解答】解：A、“石锅”耐高温是因为石头的熔点高，故A错误；B、“石锅”是通过热传递来加热食物的，故B正确；C、“石锅”在不使用时也有内能，故C错误；D、“石锅”做的食物香味扩散到空气中，说明分子在不停做无规则运动，故D正确。故选：BD。
【分析】耐高温的物质熔点高。改变物体内能的两种方式：做功和热传递。一切物体在如何情况下都有内能。一切物质的分子都在不停地做无规则的运动。

三、填空题（本大题共5小题，共10分）
14、光的反射定律 光在同种均匀介质中沿直线传播的规律
【解析】
倒影是平面镜成像，平静的水面相当于平面镜，平面镜成的像与物关于水面对称，所以是倒立的，其原理是光的反射；手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子。
15、.音色 声源 传递能量
【解析】
不同乐器的发声结构和材料不同，所以发出声音的音色不同，故可以根据音色辨别乐器的种类；建筑工地限时工作属于在声源处减弱噪声；声波可以传递能量，超声波可以运用到医疗领域，去除人体内结石。
16、响度 音调
【解析】
[1]轻拨与重拨钢尺，会导致钢尺振动幅度不同，响度就不同；
[2]改变钢尺伸出桌面的长度，用同样大小的力拨动其伸出桌面的一端，这样会导致钢尺振动的快慢不同，即发声音调不同。
17、静止 书本 0 右 橡皮具有惯性，即保持原来运动状态的性质
【解析】
书上的橡皮随书一起向右做匀速直线运动，橡皮和书本之间的位置没有发生变化，橡皮相对于书本是静止的；橡皮受到的支持力是书本发生形变产生的；书和橡皮之间没有发生相对运动或相对运动趋势，书对橡皮的摩擦力为零；如果书突然停止运动，由于摩擦力的作用，橡皮的底部会随书停止，橡皮的上部由于惯性，保持原来的运动状态，向右倾倒。
18、0.4 0.4 80％
【解析】
当电动机线圈不转，电能全部转化为电阻的内能，
由欧姆定律I=得,线圈的电阻：R===0.4Ω；
电动机的总功率：P总=U总I总=2V×1A=2W，
电动机的发热功率：P热=I2总R=(1A)2×0.4Ω=0.4W，
由公式W=Pt得，电动机的效率：
η=×100%=×100%=×100%=80%

四、计算题（本大题共3小题，共29分）
19、 220Ω 84.8%
【解析】
（1）根据题意知道，电热水器具有高、低温两档，额定电应为220V，电路由电阻丝R1、R2和开关S1、S2组成.，所以 R1、R2应是并联，且S1在干路，S2控制高温档，当两电阻都通电时，为高温档，只有一个电阻通电为低温档；又因为其中R1=55Ω，若只有R1，则由 知道，功率是880W，故低温档时是R2通电，所以，电热水器内部电路如下：

（2）由于当S1闭合时处于低温档，功率为220W，由知道，
R2的电阻值是：
（3）用该电热水壶在高温挡时加热6min，消耗的电能是： =3.96×105J
1kg水吸收的热量是： =3.36×105J
所以，该电热水壶的加热效率是： =84.8%
20、（1）4.2×107J；（2）1.89×107J
【解析】
（1）“可燃冰”完全燃烧放出的热量：
Q放=mq=10010-3kg4.2108J/kg=4.2107J；
（2）被水吸收的热量：
Q吸=45Q放=454.2107J/kg=1.89107J
21、（1）6m/s；（2）1.25×105Pa，（3）3.6×104J。
【解析】
（1）t＝5min＝300s，
则小亮在水平地面上骑车的速度：。
（2）小亮和车对地面的压力：
F＝G＝（m人+m车）g＝（70kg+30kg）×10N/kg＝1000N，
车对地面的压强：。
（3）该电动自行车在5min内动力所做的功：
W＝Fs＝20N×1800m＝3.6×104J。
答：（1）小亮在水平地面上骑车的速度是6m/s；
（2）车对地面的压力1000N，车对地面的压强是1.25×105Pa，
（3）5min内动力所做的功为3.6×104J。

五、作图题（本大题共2小题，共4分）
22、
【解析】
物体静止在表面粗糙的斜面上，有向下的运动趋势，则物体受到平行于斜面向上的摩擦力f，摩擦力作用在接触面上，但为了直观方便，我们常将其作用点选择在物体的重心，重力的方向竖直向下，具体如下图所示：

23、
【解析】
试题分析：木块受到地球施加的重力G，方向竖直向下，还受到斜面施加的支持力F支，方向垂直于接触面向上，由于斜面光滑，不受摩擦力，重力和支持力共同作用的结果是使木块下滑，其实不存在单独的一个下滑力．
作图如下：

六、实验探究题（本大题共3小题，共15分）
24、 D 11.5
【解析】
（1）由伏安法测电阻原理可知灯泡、电流表、滑动变阻器、开关串联，电压表并联在灯泡两端，所以电路图如图所示：；
（1）小灯泡的额定电流不会超过2．6A，所以电流表选用2~2．6A量程即可，根据电路图可连接实物图如图：；
（3）如果变阻器短路，电压表、电流表都会有示数，如果电流表断路，电流表、电压表都无示数，如果小灯泡短路，电压表无示数，电流表有示数，如果小灯泡断路，电压表有示数，但电流表无示数，故选D；
（4）由图乙可知小灯泡正常工作时的电流为2.1A，所以小灯泡正常工作时的电阻R=U/I=1.5V/2.1A=11.5Ω．
25、 R2 C 滑片向右移动，直到电压表示数为额定电压 0.65 灯的电阻随温度的升高而变大
【解析】
（1）要求滑动变阻器滑片向右移动时，灯泡变亮，即电流变大电阻变小，故变阻器右下接线柱连入电路中，如下所示：

（2）标有“2.5V”字样的小灯泡电阻约为10Ω，由欧姆定律，其额定电流：I＝＝＝0.25A，电源电压6V，灯正常发光，根据串联电路的规律和欧姆定律，变阻器连入电路中的电阻：R滑＝＝＝14Ω＞10Ω，故选用的滑动变阻器R2；
（3）A．若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B．若小灯泡短路，则电压表示数为0，电流表有示数，不符合题意；
C．若小灯泡灯丝断了，小灯泡不亮，电流表无示数，电压表与电源连通测电源电压，电压表指针明显偏转，符合题意；
D．若滑动变阻器短路，电流表有示数，电压表有示数，不符合题意。
（4）灯在额定电压下正常发光，排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，则对应小量程的2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流大小为0.26A，则小灯泡的额定功率是：P＝UI＝2.5V×0.26A＝0.65W；
（5）灯的实际功率越大，灯越亮，灯的温度越高，因灯的电阻随温度的升高而变大，故灯丝的电阻越大，由欧姆定律，灯两端的电压与电流的比值即为灯的电阻，故不一样。
26、标尺左端零刻线 右 81.8 1.1g/cm3 将石油倒入量筒中时，在烧杯壁上有残留，导致体积偏小，故密度偏大
【解析】
（1）使用天平时，将天平放在水平台上，然后把游码移到标尺的零刻度线处，若指针偏向分度盘中线的左侧，为使横梁平衡，则应该将平衡螺母向右调节；
（2）由图甲知道，标尺的分度值为0.2g，所以天平的读数，即烧杯和石油样品的质量是：m1=50g+20g+10g+1.8g=81.8g；
（3）由图乙知道，量筒的分度值为2ml，所以量筒的读数，即倒入量筒的石油的体积是：V=46ml；又因为石油的质量是：m=81.8g-31.2g=50.6g，所以，石油的密度是： =1.1g/cm3；
（4）由于将烧杯内的石油倒入量筒中时，不能倒干净，烧杯壁上有剩余，所以测量的石油体积偏小，根据知道，所测密度偏大．
