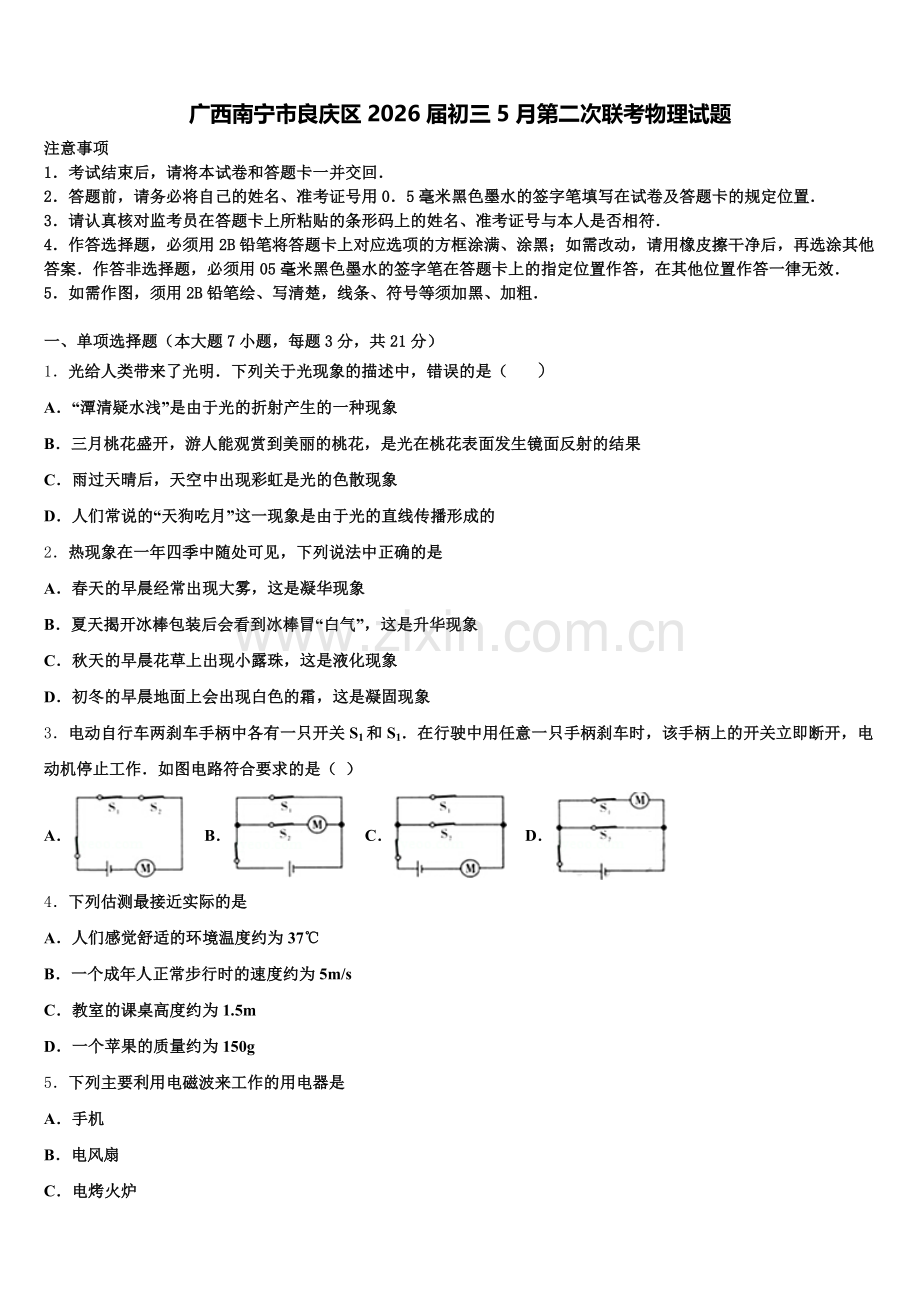

广西南宁市良庆区2026届初三5月第二次联考物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．光给人类带来了光明．下列关于光现象的描述中，错误的是（ ）
A．“潭清疑水浅”是由于光的折射产生的一种现象
B．三月桃花盛开，游人能观赏到美丽的桃花，是光在桃花表面发生镜面反射的结果
C．雨过天晴后，天空中出现彩虹是光的色散现象
D．人们常说的“天狗吃月”这一现象是由于光的直线传播形成的
2．热现象在一年四季中随处可见，下列说法中正确的是
A．春天的早晨经常出现大雾，这是凝华现象
B．夏天揭开冰棒包装后会看到冰棒冒“白气”，这是升华现象
C．秋天的早晨花草上出现小露珠，这是液化现象
D．初冬的早晨地面上会出现白色的霜，这是凝固现象
3．电动自行车两刹车手柄中各有一只开关S1和S1．在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．如图电路符合要求的是（ ）
A． B． C． D．
4．下列估测最接近实际的是
A．人们感觉舒适的环境温度约为37℃
B．一个成年人正常步行时的速度约为5m/s
C．教室的课桌高度约为1.5m
D．一个苹果的质量约为150g
5．下列主要利用电磁波来工作的用电器是
A．手机
B．电风扇
C．电烤火炉
D．电视机
6．一位小朋友手里拿着的氢气球不小心脱手升到了空中，当气球升到高空时发生了破裂。以下关于气球升到高空破裂的原因分析正确的是
A．高空大气压增大，气球体积减小，将气球压破
B．高空大气压增大，气球体积增大，将气球胀破
C．高空大气压减小，气球体积增大，将气球胀破
D．高空大气压减小，气球体积减小，将气球压破
7．以下单色光中，属于三原色光之一的是
A．蓝光 B．橙光 C．黄光 D．紫光
二、填空题（本大题7小题，共21分）
8．电子式电能表表盘上标有“3200imp/（kW•h）”字样，将标有“220V 1210W”的电热器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次。该电热器在上述时间内消耗的电能为_____J，它的实际电功率是_____W，实际电压是_____V．（不考虑温度对电阻的影响）
9．寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗　　　　　侧，使玻璃变模糊，水蒸气变成水珠会　　　　热量。
10．如图是金山热电装配车间一台起重机上的滑轮组．用该滑轮组在20s内将质量为720kg的零件提升2m时，作用在绳子自由端的拉力F为3000N，则起重机拉力做功的功率是________W，此滑轮组的机械效率是______

11．在如图所示的电路中，R1=R2，开关S闭合后，电路正常工作，电流表和电压表的示数分别为I0、U0，过一段时间后一个电表示数变大，一个电表示数变小，已知电路中仅有一处故障，且只发生在电阻R1、R2上，试根据相关信息判断相应的故障。若电压表示数为2U0，电流表示数为0，说明_____；若电压表示数为0，电流表示数为2I0，说明_____。

12．如图，华为公司最新发布的一款手机P30,该手机搭载后置三摄,其中主摄为4000万像素,另外两颗镜头是超广角+长焦的配置,具有超强的拍照功能。在利用手机拍照时,通过镜头所成的像是倒立、缩小的______(选填“实像”或“虚像”),手机镜头实际上是凸透镜,这类透镜在生活中用于矫正______眼（选填“近视”或“远视”)。

13．在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大于冰箱，所以空调插头线比冰箱______________ (粗/细)，小明关掉空调后，冰箱仍在工作，这说明空调与冰箱是__________联的，他观察到空调上“能效比”EER 的值为3.4，经查阅资料，能效比是指空调制冷量与制冷时消耗的电功率之比，空调制冷时消耗的电功率为1000W，则空调制冷量为__________W。
14．烩面是河南的特色名吃。如图所示，厨师将面坯拉成长长的面条，表明力可以改变的物体_____；在锅里煮面时，通过_____方式改变了面条的内能。

三、作图题（共7分）
15．如图所示，物体沿斜面向下滑动，请在图中画出物体所受的重力G和沿斜面向上的摩擦力f的示意图；

16．如图所示，在水平桌面上有一个小球向右滚动，小球在平面镜中的像竖直向下运动，请在图中画出该平面镜的位置．
（_______）

17．如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）. 请在图中标出电源的“＋”、“—”极，并画出螺线管的绕法（至少三圈）.

四、实验题（本大题共5小题，共20分）
18．在探究“杠杆平衡条件”的实验中，采用了如图甲所示的实验装置：
实验前，小明同学发现实验装置处于如图甲所示的状态，使用时，首先应将杠杆两端的平衡螺母向_____（选填“左”或“右”）调节，使杠杆在水平位置平衡，这样做的好处是_____；
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
2
5
5
2
3
6
6
3
4
2
2
4
3
4
2
6
3
6
9
2
4
4
2
8
（2）一实验小组在正确操作过程中，得出的实验数据如上表．小明同学分析实验数据后认为杠杆平衡的条件是：动力+动力臂＝阻力+阻力臂；小华同学分析实验数据后认为杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂．两个同学都认为自己是对的，对方是错误的．那么你认为他们中正确的应该是_____同学．原因是_____；把图乙中A点的钩码取下，在A点用弹簧测力计施加一个竖直向下的拉力F时，杠杆仍能在水平位置平衡，如图丙所示．当拉力F向左倾斜时，要保持杠杆仍在水平位置平衡，则拉力F将_____（选填“变大”、“变小”或“不变”）；小红同学采用了图丁所示的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的正确的杠杆平衡条件不相符，其可能的原因是_____．
19．小云用如图所示装置探究水的沸腾．
组装实验器材时，应按照_____的顺序（选填“自上而下”或“自下而上”）．实验室现有水银温度计（﹣20℃﹣120℃）、酒精温度计（﹣80℃﹣60℃）、体温计、寒暑表等不同种类的温度计，本实验应选用的温度计是_____；实验中，小云观察到水在沸腾前和沸腾时水中气泡的上升情况不同，如图甲、乙所示．表示沸腾前气泡上升情况的是图_____；水沸腾时，烧杯中不停地冒出“白气”，这些“白气”实际上是_____（选填“小冰晶”、“小水滴”或“水蒸气”）；实验完毕，小云撤去酒精灯后发现水继续沸腾了一段时间，原因是_____．
20． “测量橙汁的密度”实验

①为了测量结果更准确，下列实验步骤的合理顺序是________（用字母表示）
A．计算橙汁的密度
B．用天平测出空烧杯的质量
C．烧杯中盛适量的橙汁，用天平测出橙汁和烧杯的总质量
D．调节天平平衡
E．将烧杯中的橙汁全部倒入量筒中，读出橙汁的体积
②测量橙汁和烧杯总质量时，砝码和游码的位置如图甲所示，则总质量为________g。
③不用量筒，只需添加一个完全相同的烧杯和适量的水，也可以完成该实验。
实验步骤如下：
a．用已调好的天平测出空烧杯的质量，记为m0；
b．向一个烧杯倒入适量橙汁，用天平测出橙汁和烧杯的总质量，记为m1；
c．向另一个烧杯中倒入与橙汁等深度的水（如图乙），用天平测出水和烧杯的总质量，记为m2；
d．橙汁的密度ρ橙汁=________（水的密度用ρ水表示）
21．小明同学用如图装置探究 “冰熔化的规律”：
小明在如图甲烧杯中放入适量的碎冰,并将温度计玻璃泡插入碎冰中，图乙所示温度计示数为____，实验室常用温度计是根据液体_______的原理制成的．实验进行一段时间后，小明发现烧杯外面玻璃壁上出现了大量的小水滴，这些小水滴是空气中的水蒸气______形成的，这一现象的产生能________（选填“缩短”或“增加”）冰的熔化所用的时间．当熔化到烧杯中的冰在水面上呈漂浮状态时，记下水面的位置，继续进行实验，直到烧杯中冰全部熔化，前后相比烧杯中的水面是否发生变化？___．在整个熔化过程中烧杯中温度计的示数始终____（选填“保持不变”、“不断上升”或“持续下降”）
22．物理兴趣活动课上，老师让同学们测一个阻值约为的电阻；实验室提供的器材有：电源（电压恒为3V）、电流表（量程为、）、电压表（量程为、）、滑动变阻器（铭牌标有“”）和电阻箱（）各一个，开关、导线若干．请你合理选用器材设计一个实验，较精确测出未知电阻的阻值．要求：

（1）画出你所设计的实验电路图；
（2）写出主要实验步骤及所需测量的物理量；
（3）写出电阻的数学表达式．（用已知量和测量量表示）
五、计算题（本大题共2小题，共13分）
23．如下图所示，电源电压保持9V不变，灯泡L的额定功率为3.6W，额定电压为6V，电阻R1=20Ω,滑动变阻器R2的最大值是40Ω。只闭合S2，移动滑动变阻器的滑片，使电流表的示数为0.3A。(不考虑温度对灯丝电阻的影响 )

求：只闭合S2，电流表的示数为0.3A时，此时灯泡L的实际功率是多少？只闭合S2，调节滑动变阻器的滑片，使灯泡正常发光，此时滑动变阻器接入电路中的阻值是多少？只闭合S1，将滑动变阻器滑片P移到最右端时，在60s内电流做的功是多少？
24．如图所示，用10牛顿拉力匀速提起物体A，不计摩擦和滑轮重力．若物体A在10秒内上升2米，则：

（1）在此过程中拉力F做的功为多少焦？
（2）在此过程中拉力F的功率为多少瓦？
六、综合能力题（本大题共3小题，共18分）
25．端午假日，小华随父母体验了一次快乐的乡村游．见到如图25所示的一个老式风扇车，颇感兴趣，摇手摇杆产生的风，为什么能将从漏斗中漏下的谷粒与空壳分开呢？小华到家便进行了以下探究：利用废旧塑料板制成条形漏斗，废旧塑料杯切去杯底并在杯壁裁出缺口；仿照老式风扇车，组装成如图26甲所示的装置；选用质量______的砂砾模拟谷粒和空壳；裁剪快餐盒盖用于收集砂砾．把快餐盒盖放在水平桌面上，将上述装置侧壁缺口朝下放在盒盖上方；取一小风扇正对进风口，再开启风扇并将砂砾倒入漏斗；待砂砾漏完，关闭风扇；观察盒盖上的砂砾，比较___________．实验结果如图26乙所示，并记录在下表中．
由实验结果可知，在相同的风速的作用下，质量较大的砂砾不容易被风吹远，其运动状态_______发生改变（选填“容易”或“不容易”），即惯性较_______（选填“大”或“小”）；由此也可以说明惯性的大小与物体的_______有关．为了使实验结论更科学，可以更换不同的物体或改变风速大小重复上述实验．如果使用风扇车来分离谷粒和空壳，则在图25中______口可收集到饱满的谷粒（选填“A”或“B”）；如图26丙所示，在无风的情况下，农场工人用铁锹将混合谷物斜向上抛洒出去，饱满的谷粒将落在离工人更______处（选填“近”或“远”），从而将谷粒与空壳分离．

26．如图甲是家用插线板．
在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．把“220V 1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW•h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？
27．图甲是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组（图中未画出）将实心长方体A从江底竖直方向匀速吊起，图乙是钢缆绳对A的拉力F1随时间t变化的图象．A完全离开水面后，电动机对绳的拉力F大小为6.25×103N，滑轮组的机械效率为80%，已知A上升的速度始终为0.1m/s．（不计钢缆绳与滑轮间的摩擦及绳重，不考虑风浪、水流等因素的影响），求：
长方体A的重力；未露出水面时受到的浮力是．长方体A的密度；滑轮组通过动滑轮吊起物体的绳子段数．把长方体A按图甲中的摆放方式放在岸边的水平地面上，它对地面的压强：长方体A完全离开水面后，在上升过程中F的功率；
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、“潭清疑水浅”是由于光的折射产生的一种现象，故A正确；
B、三月桃花盛开，游人能观赏到美丽的桃花，是光在桃花表面发生漫反射的结果，故B错误；
C、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象．故C正确；
D、天狗吃月，即为月食现象，是光沿直线传播形成的，故D正确．
故选B．
2、C
【解析】
“春天的早晨经常出现大雾”、“夏天揭开冰棒包装后会看到冰棒冒“白气””和“秋天的早晨花草上出现小露珠”都是液化现象，“初冬的早晨地面上会出现白色的霜”是凝华现象．答案C．
3、A
【解析】
由题意可知，开关S1和S1串联接在电路中，共同控制电动机的工作，故A符合题意，BCD不符合题意．故选A．
4、D
【解析】
A．人体感觉舒适的环境温度约为25℃，而37℃超过了人的体温，人会感动非常热；故A不符合实际情况；
B．人步行的速度一般在1.1m/s左右，不会达到5m/s；故B不符合实际情况；
C．中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右．不符合实际；
D．三个苹果的质量约为1斤=500g，. 一个苹果的质量约为150g，个体有差异，符合实际．
5、A
【解析】
生活中广泛的应用电磁波来传递信息，手机是利用电磁波来完成信号的接收和发射，故A符合题意；
电风扇和电烤火炉是利用电流的热效应工作的，故BC不符合题意；
电视机工作时把电能转化成声和光，不是利用电磁波工作的，故D不符合题意。
6、C
【解析】
大气压随着高度的增加而减小，当气球升到高空时，外界的气压减小，内部气压大于外部气压，气球体积增大，将气球胀破．

7、A
【解析】
用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色．故选A.
彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色．

二、填空题（本大题7小题，共21分）
8、3.6×105 1000 200
【解析】
试题分析：根据题意知道，电路中每消耗1kW•h的电能，指示灯闪烁3200次，所以当指示灯闪烁320次时，消耗的电能为W=320imp/3200imp/（kW•h）=0.1kW•h=3.6×105J；当工作时间为t=6min=0.1h时，用电器的额定功率P=W/t=0.1kW•h/0.1h=1kW=1000W；由“220V1210W”知道电容器的电阻R=U2/P=40Ω，实际电压由P=U2/R得U实=200V。
考点：会计算电能、功率
9、内侧 释放
【解析】车内温度高，水蒸气遇到温度低的车窗玻璃后遇冷液化，因此出现在内侧。液化放热。
【考点】 物态变化
10、900 80％
【解析】
由图像可知，绳子股数n=3，绳子自由端移动的距离，拉力做功为 ，功率，滑轮组的机械效率为 。
11、R1断路 R1短路
【解析】
原电路中，两电阻串联，电压表测R1两端的电压（小于电源电压），已知R1=R2，根据分压原理，两电阻的电压相等，由串联电路电压的规律可知，电源电压U=2U0，电流表测电路中的电流，由电阻的串联和欧姆定律可知，电流表的示数：I0==-----①，
若R2短路，则电压表测电源电压2U0，电压表示数变大，此时为R1的简单电路，此时电流表示数：I′==2I0----②，由①②可知电流表示数也变大，与一个电表示数变大，一个电表示数变小不符合，所以故障不可能是R2短路；
若R2断路，整个电路断路，两表都没有示数，两表示数都变小，所以故障不可能是R2断路；已知电路中仅有一处故障，所以故障只能是R1断路或短路，
若R1断路，电压表串联在电路中测电源电压，示数为电源电压U=2U0，电压表示数变大；此时电流表示数为0，电流表示数变小，符合题意；
若R1短路，电压表示数为0，电压表示变小，电路为R2的简单电路，由欧姆定律可得此时电流表示数为：I″==2I0，电流表示数变大，符合题意；
综上：若电压表示数为2U0，电流表示数为0，说明R1断路；
若电压表示数为0，电流表示数为2I0，说明R1短路。
12、实像 远视
【解析】
凸透镜成像的照相机应用是成倒立、缩小的实像；凸透镜用来矫正远视眼。
13、 粗 并 3400
【解析】
在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大于冰箱，根据知，功率大则电流大，再根据知，若电阻较大，则导线发热功率大，可能烧坏电线甚至引起火灾，所以空调插头线比冰箱粗，则电阻小，导线发热功率小，更安全；
小明关掉空调后，冰箱仍在工作，这说明空调与冰箱互不影响，是并联的；
他观察到空调上“能效比”EER 的值为3.4，经查阅资料，能效比是指空调制冷量与制冷时消耗的电功率之比，即；
当空调制冷时消耗的电功率为1000W时，解得空调制冷量为：
。
牢记影响电阻大小的因素，即电阻是导体本身的属性，与材料、粗细、长度有关，当导体越粗时，电阻越小，在电路中的发热功率小，所以电流越大的用电器需要用的导线越粗。
14、形变 热传递
【解析】
厨师使力将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；
在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能。

三、作图题（共7分）
15、如下图所示

【解析】
试题分析：重力的方向是竖直向下的；物体沿斜面向下滑动时，受到的滑动摩擦力的方向是沿斜面向上的，如上图所示．
【考点定位】力的示意图
16、
【解析】
把小球与小球的虚像连接，找出连线的中点；过此中点，作线段的垂直平分线，垂直平分线即是平面镜的位置，在镜面的背面画出短斜线，并标出垂直符号．注意：小球与小球的虚像连接要用虚线，平面镜要用实线，如图所示：

17、
【解析】
解答：已知小磁针右端为N极，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，由电流表的接线柱可知，电流从螺线管的右端流入，即电源右端为正极，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极，则线圈的绕法如图所示

四、实验题（本大题共5小题，共20分）
18、右 便于测量力臂，并能消除杠杆自身重力的影响 小华 小华充分利用实验数据，结论具有普遍性，小明直接将力和力臂两个不同的物理量相加的处理数据方法不正确； 变大 杠杆自身的重力对实验有影响
【解析】
（1）实验中为了便于测量力臂，消除杠杆自身重力对实验的影响，应调节杠杆在水平位置平衡，调节时，需将平衡螺母向上翘的一端调节；
（2）实验结论必须要具有合理性、科学性，要符合物理规律；同时要多做几次实验，合理分析才能得出正确的结论；
（3）当拉力F向左倾斜时，分析出力臂的变化结合杠杆的平衡条件判断力的变化；
（4）图丁中，支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响．
【详解】
（1）图甲可知，杠杆的右端上翘，应将杠杆的平衡螺母向右调节，使杠杆处于水平位置平衡，这样做便于测量力臂，并能消除杠杆自身重力的影响；
（2）小明组是：动力+动力臂＝阻力+阻力臂，不同单位的物理量之间相加，是没有意义的，故错误；
分析所有实验数据后认为杠杆平衡的条件是：动力×动力臀＝阻力×阻力臂，故正确的是小华同学，科学的；
（3）若拉力F向左倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力和阻力臂一定，动力F的力臂变短，则动力F变大；
（4）利用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响．
此题是探究杠杆平衡实验，考查了杠杆的调平及杠杆平衡条件的应用，在利用平衡条件公式时，要注意分析力和对应的力臂．
19、自下而上 水银温度计 甲 小水滴 石棉网的温度高于水的沸点，水可以继续吸热
【解析】
（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以先放好烧杯后，再调节温度计的高度，所以组装实验器材时，应按照自下而上的顺序；体温计的量程在35℃～42℃，家用寒暑表的量程是-20℃～60℃，水银温度计的量程为-20℃～120℃，酒精温度计的量程为-80℃～60℃；而标准大气压下水的沸点是100℃，所以应选择水银温度计；
（2）甲图气泡在上升过程中，体积逐渐减小，所以是沸腾前的情况；乙图气泡在上升过程中气泡体积增大，所以是沸腾时的情况；烧杯中冒出的“白气”是水蒸气液化形成的小水滴；
（3）刚撤掉酒精灯时，铁圈、石棉网的温度还高于水的温度，所以可以继续吸热，不马上停止沸腾．
20、 DCEBA 61.8
【解析】（1）实验步骤的确定，首先能保证完成测量任务，其次实验过程要严谨，尽可能地减小误差。
（2）物体的质量等于砝码的质量与游码对应的刻度值的和；
（3）只有天平，没有量筒，可以利用等体积的水和橙汁，称量水和橙汁的质量，根据体积相等列出等式求出橙汁的密度。
解答：（1）为了测量结果更准确，实验步骤的合理顺序是DCEBA，这样误差最小；
（2）由图知，天平标尺的分度值为0.2g；烧杯和橙汁的总质量：
（3）有以上步骤可知橙汁的质量：烧杯内水的质量,橙汁的体积等于水的体积，即，则橙汁的密度表达式：
故答案为：(1). DCEBA (2). 61.8 (3).
【点睛】测量液体密度时，只有量筒没有天平，可以采用被测液体和水的质量相同进行测量；只有天平没有量筒，可以采用被测液体和水的体积相同进行测量。橙汁体积的测量是本实验的难点，巧妙地利用等效替代法，是解决此题的关键。
21、-7℃ 热胀冷缩 液化 缩短 不变 保持不变
【解析】
（1）常用的液体温度计都是利用利用液体的热胀冷缩制成的，由图乙知道，温度计的最小刻度值是1℃，且液柱在零刻度线下方，所以，该温度计的示数是-7℃；
（2）实验进行一段时间后，空气中的水蒸气遇到温度较低烧杯放热液化而形成小水滴，附着在烧杯外面玻璃壁上，出现这些小水滴能缩短冰的熔化所用的时间；
（3）当冰在水面上呈漂浮状态时，由浮沉条件及阿基米德原理知道，F浮=G冰= ，当烧杯中冰全部熔化后，则G冰=G水，即V水=V排，所以，烧杯中冰全部熔化后，前后相比烧杯中的水面不会发生变化；由于冰是晶体，所以在整个熔化过程中烧杯中，冰水混合物的温度保持不变，即温度计的示数始终不变．
22、（1）
（2）见解析
（3）
【解析】
根据题中“请你合理选用器材设计一个实验，较精确测出未知电阻Rx的阻值．”可知，本题考查设计实验测未知电阻的阻值．根据题目提供的器材，利用串联分压原理和欧姆定律设计实验步骤完成实验．
【详解】
（1）由于电源电压为3V，而电阻Rx的阻值约为800Ω，根据欧姆定律电路中的电流太小．为了较精确测出未知电阻Rx的阻值，可以利用阻值与Rx相差不大的电阻箱串联，利用串联分压的知识测得Rx的阻值．电路如图所示：

（2）主要实验步骤及所需测量的物理量：
按照电路图连好电路，调整电阻箱的旋盘，使电压表的数值适当，记下电压表示数为，电阻箱的数值为．
（3）由电路图可知，未知电阻Rx与R2串联，通过R2的电流：，
未知电阻Rx两端的电压：Ux=U源-U0，
所以未知电阻的阻值：．

五、计算题（本大题共2小题，共13分）
23、（1）0.9w （2） 5Ω （3） 81J
【解析】
（1）因为灯泡L的额定功率为3.6W，额定电压为6V，因此灯泡的电阻为，只闭合S2灯泡与滑动变阻器串联，所以电路电流相等为0.3A，此时灯泡L的实际功率为 ；
（2）灯泡正常发光时，电路电流为，在60s内电流做的功为 。
24、（1）40J；（2）4W
【解析】
（1）由图可知，此装置为动滑轮，即重物由2股绳子承担，物体A在10秒内上升2米，拉力做的功为W=Fs=10N×2×2m=40J；
（2）拉力F的功率为P===4W。

六、综合能力题（本大题共3小题，共18分）
25、不同 砂砾水平运动的距离 不容易 大 质量 B 远
【解析】
试题分析： 【自制器材】由于谷粒和空壳的质量不同，故应选用质量不同的砂砾模拟谷粒和空壳．【进行实验】质量不同的砂砾，水平移动的距离不同，实验中就是通过比较砂砾水平移动的距离的．【分析论证】（1）由上表中的实验数据可知，在相同的风速的作用下，质量较大的砂砾不容易被风吹远，其运动状态不容易发生改变，即惯性较小；（2）所以物体的惯性大小与物体的质量有关，质量越大，其惯性越大，运动状态难发生改变．【拓展应用】（1）质量越大，惯性越大，运动状态难发生改变，故在B口可收集到饱满的谷粒；（2）在无风的情况下，农场工人用铁锹将混合谷物斜向上抛洒出去，饱满的谷粒质量大，惯性大，运动状态难发生改变，故落在离工人更远处．
【考点定位】综合实验探究过程的应用．
26、（1）
；（2）①5A；②44Ω；③2.2kW•h；④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律可知，电暖器工作时放出的大量的热，而与其连接的导线却几乎不发热
【解析】
（1）根据题中的要求可知开关要同时控制两个插座且两个插座是并联的，而为了安全用电，开关必需接在火线上控制火线的通断，故先把开关的一端接火线，另一端分成两条电路分别接在两个插座的右孔上；插座的左孔再接在零线上，这样就可以实现开关接通时两插座都能提供220V电压．三孔插座最上面的一个孔是接大地的，这样就可以把家用电器的金属外壳与大地连通，从而防止人触电．
（2）“220V 1100W”指电暖气的额定电压是220V（正常工作电压），额定功率是1100W（正常工作时的电功率）．电暖气在额定电压下工作时：
①流过电暖气的电流：

②电暖气的电阻：

③电暖气消耗2.2kW·h的电能所用的时间（注意统一单位）：

④电暖气通过导线连到电路，电暖气与导线是串联的，通过的电流是一样的，根据 Q=I2Rt，通过电暖器和导线的电流相同，通电时间相同的情况下，由于电暖器的电阻远大于导线的电阻，所以电暖器放出的热量远大于导线放出的热量．
（3）电吹风正常工作时的电流是：
，
电吹风与电暖气是并联的，所以通过插线板的电流是：
I总=5A+3.4A=8.4A<10A，
总电流没有超过插线板允许通过的最大电流，故可以同时使用．
27、（1）2×104N；1×104N；2×103kg/m3；4；（2）4×104Pa；（3）2.5×103W．
【解析】
（1）由图乙可知，物体A离开水面时钢缆的拉力即为长方体A的重力，再根据图乙可知未露出水面时钢缆的拉力，根据称重法求出未露出水面时受到的浮力，根据阿基米德原理求出物体A排开液体的体积即为A的体积，根据求出物体A的质量，利用求出长方体A的密度；根据滑轮组机械效率公式 求出滑轮组通过动滑轮吊起物体的绳子段数；
（2）由图乙可知，长方体A从开始到全部露出水面所用时间，根据求出A的高度，根据求出长方体A的底面积，根据求出长方体A放在水平地面上对地面的压强；
（3）根据求出长方体A完全离开水面后绳端移动的速度，利用求出在上升过程中F的功率．
【详解】
（1）由图乙可知，物体A完全离开水面后钢缆对A的拉力为2×104N，则长方体A的重力，未露出水面时钢缆对A的拉力F′=1×104N，则未露出水面时，物体受到的浮力；因物体浸没时排开液体的体积和自身的体积相等，所以，由可得，长方体A的体积：由可得，长方体的质量：，则长方体A的密度：；A完全离开水面后，滑轮组的机械效率：，则通过动滑轮吊起物体的绳子段数：
（2）由图乙可知，长方体A从即将露出水面到全部露出水面所用时间t=20s，由可得，A的高度：，长方体A的底面积：则长方体A放在水平地面上对地面的压强：
（3）长方体A完全离开水面后，绳端移动的速度：，在上升过程中F的功率：．
答：（1）2×104N；1×104N；2×103kg/m3；4；
（2）把长方体A按图甲中的摆放方式放在岸边的水平地面上，它对地面的压强为4×104Pa；
（3）长方体A完全离开水面后，在上升过程中F的功率为2.5×103W．
本题考查了称重法求浮力公式、阿基米德原理、重力公式、密度公式、机械效率公式、速度公式、压强公式、功率公式的应用，关键会选择合适的计算公式和从图中获取有用的信息，此题有一定的拔高难度．
