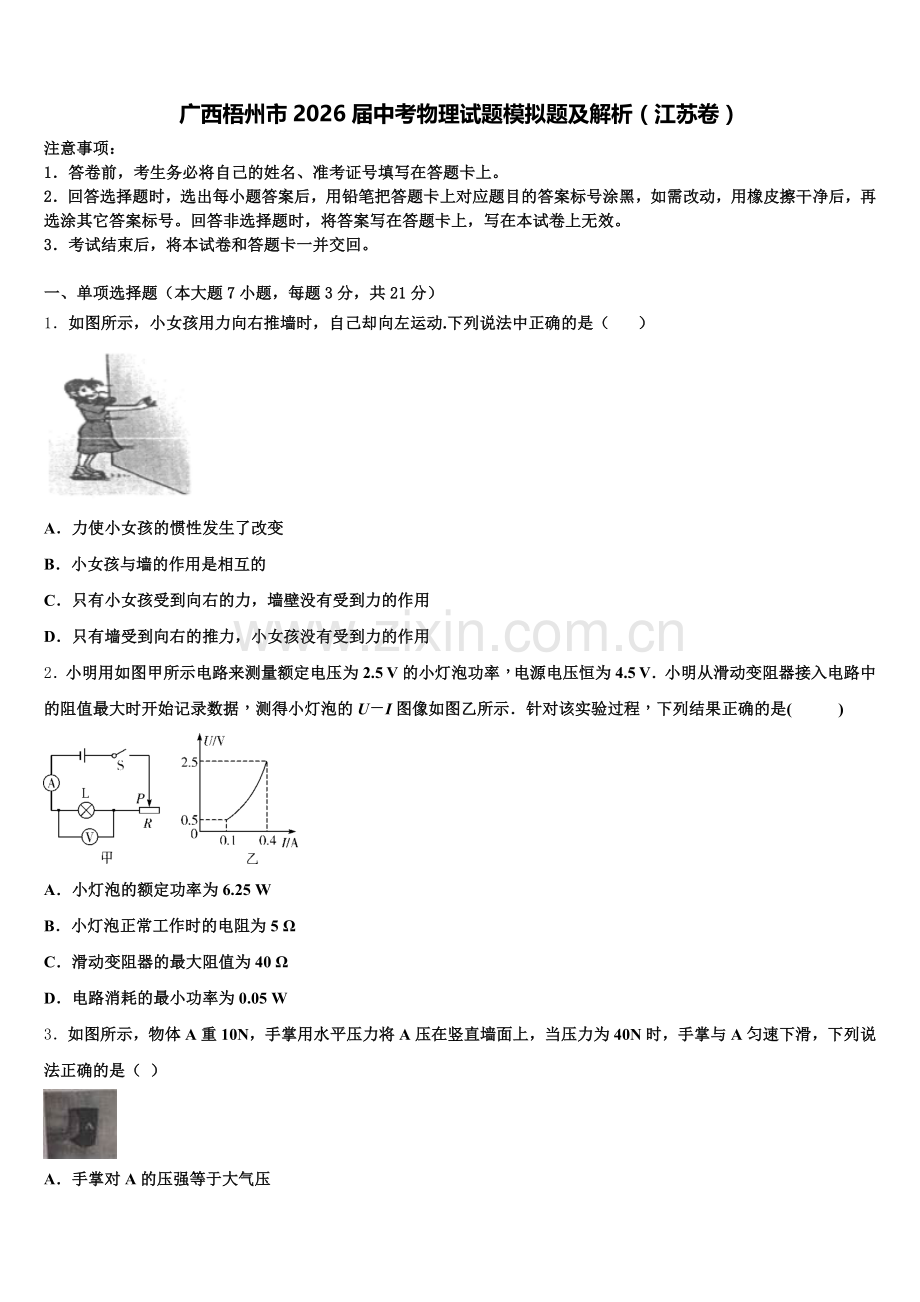

广西梧州市2026届中考物理试题模拟题及解析（江苏卷）含解析.doc

广西梧州市2026届中考物理试题模拟题及解析（江苏卷）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，小女孩用力向右推墙时，自己却向左运动.下列说法中正确的是（ ）

A．力使小女孩的惯性发生了改变
B．小女孩与墙的作用是相互的
C．只有小女孩受到向右的力，墙壁没有受到力的作用
D．只有墙受到向右的推力，小女孩没有受到力的作用
2．小明用如图甲所示电路来测量额定电压为2.5 V的小灯泡功率，电源电压恒为4.5 V．小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U－I图像如图乙所示．针对该实验过程，下列结果正确的是(　 　)

A．小灯泡的额定功率为6.25 W
B．小灯泡正常工作时的电阻为5 Ω
C．滑动变阻器的最大阻值为40 Ω
D．电路消耗的最小功率为0.05 W
3．如图所示，物体A重10N，手掌用水平压力将A压在竖直墙面上，当压力为40N时，手掌与A匀速下滑，下列说法正确的是（ ）

A．手掌对A的压强等于大气压
B．A对手掌没有压力的作用
C．A下滑时受到的摩擦力为40N
D．若手掌不动，要将A竖直向上抽出至少用力20N
4．如图为我国新型反潜巡逻机．机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜展的存在，如图能解释磁异探测器工作原理的是

A．
B．
C．
D．
5．关于压强和浮力知识的应用，下列选项中正确的是
A．用注射器推药液是利用大气压强
B．水坝的下部总要比上部宽些，以便承受更大的水压
C．潜入水中的潜水艇，潜水越深，所受的压强和浮力就越大
D．用密度计测量不同液体的密度时，它所受到的浮力是不同的
6．如图光路图能说明人看到筷子插入水杯中时的情形的是
A． B．
C． D．
7．下列关于声现象说法正确的是：
A．声音在各种介质中传播速度一样
B．超声波清洗仪器是利用了声音能够传递信息
C．物体振动越快，音调越高
D．带耳塞是从声源处控制噪声
二、填空题（本大题7小题，共21分）
8．如图甲的电路中，R1、R2的电流与电压的关系如图乙所示，闭合开关，R1消耗的功率为P1，电路消耗的总功率为P2，则R1:R2=________；P1:P2=________．

9．中国改装的“瓦良格”号航空母舰出海试航，当航母在平静的水面航行时，它所受的浮力__它的总重力（选填“大于”、“等于”或“小于”）．当航空母舰上舰载飞机起飞后，它排开水的体积__（选填“增大”、“减小”或“不变”）．

10．弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中如图（甲）；图（乙）是弹簧测力计示数F与物体下降高度h变化关系的图象。物体受到的最大浮力是_____物体的密度是_____。

11．著名的_____实验证明了大气压强存在且很大．大气压强的数值会随着海拔高度的增加而逐渐_____，（选填“增大”、“不变”或“减小”）．拦河大坝设计成上窄下宽则是因为水的_____越大，水对大坝的压强越大．
12．如图，“歼20”是我国自主研发的一种新型“隐形战机”，它的机身材料和涂层对雷达发射的__（选填“超声波”或“电磁波”）具有良好的吸收作用．当它加速上升时，飞行员的机械能___．（选填“增大”“减小”或“不变”）

13．水沸腾过程中水的温度_________(选填“升高”、“下降”或“不变”)，该过程水_______(选填：“吸热”、“放热”或“不吸热也不放热”)．标准大气压下，酒精的熔点是－117℃、沸点是78℃；水银的熔点是－39℃、沸点是357℃．你认为要测沸水的温度应选用_______(选填“酒精”或“水银”)温度计．
14．在杂技表演中，人穿着软底鞋直接站立在六个鸡蛋上，鸡蛋 放在泡沫板的凹槽内，如图所示，表演过程中鸡蛋完好无损．其中包含的 物理原理是：软底鞋和泡沫板的凹槽增大了其与鸡蛋的_____，从而 使其受到的____减小来保护鸡蛋；如果表演过程中增加鸡蛋的个数，则鸡蛋受到的压强_____（选填：“变大”“变小”或“不变”）若人的总质量为 60kg，则鸡蛋受到人的压力为_______________________N，如果脚与鸡蛋 的总接触面积约为 1.2×10-3m2，此时脚对鸡蛋的压强为____________________Pa．

三、作图题（共7分）
15．根据小磁针静止时的指向，请在图中标出电源的正极和螺线管的N极．
（______）

16．如图所示，一束激光照射在长方形玻璃砖的左侧，请大致画出这束光穿过玻璃砖的光路.

17．在图中，作出入射光线、标出反射角．

四、实验题（本大题共5小题，共20分）
18．如图所示是“探究不同物质吸热升温的现象”实验装置，取质量和初温都相同的 甲乙两种液体，分别倒入相同的易拉罐中，并用相同的装置加热．

加热时间/s
0
1
2
3
4
（a）
甲

乙

（1） 组装器材时，先固定铁圈_____（选填“A”或“B”）的高度．
（2） 实验中可以通过______选填“升高的温度”或“加热时间”）来比较两种液体吸 收热量的多少．
（3） 小明设计了一个记录实验过程的表格，（a）处应填的内容是____________．
（4） 升高相同的温度，甲液体的加热时间更长，若在这两种液体中选择一种作为汽车发 动机的冷却剂，则_____液体冷却效果更好．
19．小明利用如图甲所示的电路探究“电流与电压、电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、60Ω的定值电阻各一个，“10Ω 1A”、“20Ω 1.5A”、“30Ω 2A”三种规格的滑动变阻器，导线若干．
A．B．C．D．请你用笔画线代替导线，将图乙中的实物图连接完整．闭合开关前，应将变阻器滑片P移到_______（选填“A”或“B”）端．闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是________．故障排除后，小明首先“探究电流与电阻关系”，他把5Ω的电阻接入电路，移动变阻器滑片P，使电压表示数为2V，读出电流表示数后，断开开关，将5Ω电阻替换为10Ω的电阻继续进行实验，接下来他应将变阻器滑片P向_______（选填“左”或“右”）端移动；本次实验中所选滑动变阻器的规格为________．完成上述实验后，小明把5Ω的电阻接入电路中，来探究“电流与电压的关系”．通过正确操作得到数据如下表所示，分析表中数据得到的结论是_____________________．
实验序号
①
②
③
④
⑤
电压U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
（6）小华在原有器材的基础上，增加了定值电阻R0、电阻箱（）和一个单刀双掷开关，设计了几种单表测量额定电压为2.5V小灯泡额定功率的电路图，如图丙所示，其中符合要求的有________．
20．如图是探究平面镜成像特点的实验装置图．

（1）本实验应选择用_________(选填“玻璃板”或“平面镜”)进行实验；
（2）实验中选取完全相同的两支蜡烛A、B，是为了比较像与物的___________关系；
（3）小雨竖直放好蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B的位置；多次移动蜡烛A重复实验．实验中如果蜡烛A靠近器材M，则蜡烛B应________(选填“远离”或“靠近”)器材M才能与蜡烛A的像完全重合．
21．小红所在小组做探究杠杆平衡条件实验

①实验前出现图甲所示情况，应将杠杆左端的螺母向_____调（填“左”或“右”），直到杠杆在水平位置平衡。实验时加减钩码也应使杠杆在水平位置平衡，这样做的好处是：_____。
②实验过程中出现图乙所示情况，要使杠杆在水平位置平衡，则应在右边的A点挂_____个相同的钩码。图乙中杠杆水平平衡后，若在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将_____（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）。
22．为了测量一标有“3.8V”小灯泡在额定电功率，实验室可以提供的实验器材如图所示。
（1）请你根据需要选出实验器材，并在图上正确连接实验电路
（_______）

（2）若将电路连好后，闭合开关，发现小灯泡发光很暗，电流表、电压表有示数．任意移动变阻器滑片，小灯泡亮度不变，两表示数均不变，则故障原因是：______________．
（3）改正电路后，上表为某小组的实验记录分析表：老师认为该小组的数据处理过程有错误，你认为正确的测量结果P额=_____________W．
五、计算题（本大题共2小题，共13分）
23．上体育课时，小强在练习投掷铅球，他将铅球掷出手后，铅球在空中的运动轨迹如图所示。若铅球的质量是4kg，从最高点到接触水平地面的过程中，铅球下降的高度为3m。（不计空气阻力，g取10N/kg）

（1）铅球受到的重力是多少？
（2）铅球下降过程中，重力对铅球做的功是多少？
（3）若铅球离开手时具有的机械能为288J，已知物体动能的计算公式为Ek＝mv2，请计算铅球落地时的速度。
24．如图甲所示，重G＝38N的物体受到与水平面成37°角、斜向上的F＝10N的拉力的作用，该物体在F的作用下水平向右做匀速直线运动．该作用力F对物体产生两个效果，一是水平向右拉物体，一是将物体向上提，所以F可以分解为F1和F2两个分力（如图乙所示）．请计算（已知sinθ＝0.6, cosθ＝0.8）：
该物体受到水平地面对它的摩擦力f；已知滑动摩擦力f与物体对水平面的压力FN的关系为f＝μFN，其中μ叫做动摩擦因数，是由接触面的粗糙程度决定的，请根据题目所给条件计算μ的大小．
六、综合能力题（本大题共3小题，共18分）
25．如图所示，固定在墙上的激光器射出一束光，始终以固定方向射向水平桌面上的平面镜，经平面镜反射，天花板上出现一个光点A．

（1）在图中画出反射光线，并标出反射角r和天花板上光点A的位置．
（________）
（1）在图中画出光点A在平面镜中的像A'．
（3）在桌面的B点用10N的力竖直向下按桌子，桌面的面积为1m1，手与桌面接触面积为0.01m1．
①手对桌面的压强为_________Pa；
②桌面没有明显的形变，观察到什么现象，能证明桌面发生微小形变．
答:__________________
26．为了给立方体实心工件表面均匀地涂上某种油，需要用竖直向下的力F把漂浮在油面上的工件缓缓地压入油内，如图甲所示。收集有关数据并处理获得:工件的下底面与油面的距离为h，力F与h大小关系如图乙所示，小明觉得图中CB的延长线BA段是没有意义的。老师告诉他，力F为负值时，表明它的方向与原来的方向相反了.
分析BC段:随着h的增大，工件所受的浮力大小将___________，油对工件下底面的压强大小将________（以上两空均选填“变大”、“变小”或“不变”）；若A点的坐标为（–400，0），则从图像分析可知工件的重力大小是________N；通过分析和计算可知，这种油的密度为______kg/m3，该工件的密度为_______g/cm3 （g=10N/kg）。
27．电饭锅是一种能够进行蒸、煮、炖、焖等多种加工的现代化炊具．它不但能够把食物做熟，而且能够保温，使用起来清洁卫生，没有污染，省时又省力．某电饭锅简化电路如图所示，电饭锅额定电压为220V，R1、R2均为发热电阻，其阻值分别为48.4Ω、435.6Ω．问：

（1）闭合开关S1、S2，电饭锅处于_____状态；当锅内温度达到100℃时，开关S2自动断开，开关S1仍闭合，电饭锅处于_____状态．（填“加热”或“保温”）
（2）电饭锅正常工作在烧煮状态30分钟，消耗的电能是多少______？
（3）电饭锅正常工作在保温状态时，电功率多大_________？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
根据题中“小女孩用力向右推墙时，自己却向左运动”可知，本题考查力的作用是相互的。小女孩用力向右推墙，因为物体间力的作用是相互的，同时小女孩受到墙对她向左的力，根据相互作用力的关系进行判断。
【详解】
A．小女孩的惯性跟小女孩的质量有关，跟受到的力没有关系，推力不会改变小女孩的惯性，故A错误。
B．小女孩给墙力的同时受到墙对她的作用，小女孩和墙之间力的作用是相互的，故B正确。
C．小女孩用力向右推墙，墙是受力物体，墙受到力的作用，故C错误。
D．物体间力的作用是相互的，小女孩用力向右推墙，同时墙对小女孩有一个向左的力的作用，故D错误。
2、C
【解析】
由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额 =U额 I=2.5V×0.4A=1W，故A错误；由I=U/R可得，灯泡正常工作时的电阻：RL =U额/I=2.5V/0.4A=6.25Ω，故B错误；电源电压一定，由I=U/R可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大=UI最小=4.5V/0.1A=45Ω，此时灯泡的电阻：RL =UL/I最小=0.5V/0.1A=5Ω，滑动变阻器的最大阻值：R滑最大 =R总最大-RL =45Ω-5Ω=40Ω，故C正确；由P=UI可得电路消耗的最小功率：P总最小 =U总 I最小 =4.5V×0.1A=0.45W，故D错误，故选C．
3、D
【解析】
试题分析：由于物体间力的作用是相互的，手掌对A的压力等于A对手掌的压力，手掌对A的压强等于A对手掌的压强，故A、B错误；A下滑时竖直方向受到的重力和墙壁对它的摩擦力是一对平衡力，因为重力为10N，所以摩擦力是10N；故C错误；若将A竖直向上抽出，物体受到竖直向下的重力和摩擦力、竖直向上的拉力，因为摩擦力仍为10N，所以拉力为10N+10N=20N，故D正确；故应选D．
【考点定位】运动和力
4、C
【解析】
根据题意知道，机尾的磁异探测器，能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，即该装置是把磁场信号转化为电信号，所以其工作原理为电磁感应．
A图中的实验是电磁铁的原理，运用电流的磁效应，吸引大头针等，故不符合题意；
B图所示的是磁极之间的相互作用，故不符合题意；
C图中开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，故符合题意；
D图所示为奥斯特实验，是电流的磁效应，故不符合题意．
5、B
【解析】
A．用注射器吸药液是利用大气压强，故A错误；
B．根据可知，在同种液体中，深度越大，压强越大，所以水坝的下部总要比上部宽些，以便承受更大的水压，故B正确；
C．根据可知，潜入水中的潜水艇，潜水越深，所受的压强越大，根据可知，排开水的体积不变，所以浮力不变，故C错误；
D．密度计利用漂浮时，浮力等于重的原理，所以用密度计测量不同液体的密度时，它所受到的浮力是相等的，故D错误；
故选B。
6、B
【解析】
插入水中的筷子，由于筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，远离法线，折射角大于入射角，所以看到筷子在水中的部分变浅。此时看到的像是筷子的虚像。
A、图中光线没有发生折射，故A错误；
B、筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，远离法线，折射角大于入射角，故B正确；
C、筷子反射的光线从水中斜射入空气中时发生了折射，传播方向发生了偏折，但图中折射光线靠近法线，折射角小于入射角，故C错误；
D、筷子反射的光线从水中斜射入空气中时发生了折射，而图中的光线的传播方向错误，故D错误。
7、C
【解析】
A．声音的传播需要介质，声音在各种介质中的传播速度不一样，一般情况下，声音在固体中传播速度大于液体中的传播速度，在液体中传播速度大于气体中的传播速度，故A选项说法错误；
B．声音能够传递信息和能量，我们利用超声波清洗仪器是利用了声音能够传递能量，故B选项说法错误；
C．音调的高低由物体振动的频率决定，物体振动得越快，频率越高，发出声音的音调就越高，故C选项说法正确；
D．减弱噪声可以在声源处减弱、在传播过程中减弱、在人耳处减弱，带耳塞是从人耳处减弱噪声，故D选项说法错误．

二、填空题（本大题7小题，共21分）
8、3∶1 1∶4
【解析】
由图甲可知R1、R2并联，电源电压不变，根据并联电路的电压特点可知U1：U2＝I1R1=I2R2=1：1，则 ；
设该电路电源电压U＝6V，由图乙可知，R1支路中的电流I1′＝0.1A，R2支路中的电流I2′＝0.3A，则干路上的电流：I＝I1′+I2′＝0.1A+0.3A＝0.4A．
所以P1:P2= U I1′：UI = I1′：I =0.1A：0.4A=1：4；
9、等于 减小
【解析】
（1）因为航母漂浮，所以它受到的浮力等于总重力；
（2）战机从航母上起飞后，航母的总重力减小，根据漂浮物体的重力等于自身重力，所以浮力将减小，由阿基米德原理可知排开水的体积会减小．
10、6N 1.5×103kg/m3
【解析】
物体在浸入水中之前，受到重力和拉力的作用，并且这两个力是一对平衡力，由图像知，；当物体完全浸没时，拉力F＝3N，则完全浸没时的浮力为，此时物体完全浸没，所以浮力最大；由得，物体的体积：；物体的质量；物体的密度：。
11、马德堡半球 减小 深度
【解析】
马德堡半球实验有力地证明了大气压强的存在；大气压与高度的变化规律是：大气压随海拔高度的增加而减小；
由于液体内部压强随着深度的增大而增大，所以拦河大坝设计成上窄下宽则是因为水的越往深处的压强越大的缘故．
12、电磁波 增大
【解析】
雷达是通过电磁波来传递信息；当歼20飞机加速向上运动时，因为飞行员的质量不变、速度增大，所以飞行员的动能增大；因为飞行员的质量不变、所处的高度增大，所以飞行员的重力势能增大；而动能和势能之和等于机械能，故机械能增大．
13、不变； 吸热； 水银。
【解析】
（1）水沸腾时温度的特点是：虽然继续吸热，但温度保持不变．
（2）在1标准大气压下，水的沸点是100℃，要测沸水的温度，就要选沸点高于100℃的，即水银温度计．
14、受力面积 压强 变小 600 5×105
【解析】
人对鸡蛋的压力是一定的，等于其自身重力，鸡蛋放在泡沫板的凹槽内，泡沫板的凹槽增大了鸡蛋的受力面积，减小了对鸡蛋的压强。
鸡蛋受到人的压力F=G=mg=60kg×10N/kg=600N，
此时脚对鸡蛋的压强p==5×105Pa。

三、作图题（共7分）
15、
【解析】
小磁针N极向左，则小磁针所在处的磁感线方向向左，因电磁铁的外部磁感线由N极指向S极，故说明螺线管右侧为N极，左侧为S极；
由右手螺旋定则可知电流由左侧流入，则电源左侧为正极．如图所示：

16、
【解析】
光从空气斜射入玻璃时，折射角小于入射角，光线靠近法线折射，从玻璃斜射入空气时，折射角大于入射角，两次偏折程度相同，射出的折射光线与入射光线平行．
17、略
【解析】
因为反射光线与镜面的夹角是60°，所以反射角为90°-60°=30°；根据光的反射定律，反射角等于入射角，所以入射角也为30°，如下图所示：

四、实验题（本大题共5小题，共20分）
18、B 加热时间 液体温度 T/℃ 甲
【解析】
（1）“探究不同物质吸热升温的现象”实验装置，根据先下后上的原则，所以先固定下边的B铁圈；
（2）用相同的装置加热，加热相同的时间，放出的热量就是相等的，甲和乙吸收的热量也就是相等的，所以物质吸热的多少是通过加热时间来反映的；
（3）“探究不同物质吸热升温的现象”实验中，质量初温都相同的甲乙两种液体，随加热时间的变化，不同物质吸热温度变化情况，所以应填液体温度T/．
（4） 升高相同的温度，甲液体的加热时间更长，说明甲的温度变化较慢，比热容大，所以甲乙升高相同的温度，甲吸收的热量更多．所以用甲做冷却剂效果更好．
19、 A 定值电阻R断路 左 “30Ω 2A” 导体的电阻一定时，流过导体的电流与导体两端的电压成正比 ACD
【解析】
（1）根据电路图，滑片以右电阻丝连入电路中，根据电源电压为3V确定电压表选用小量程与电阻并联；
（2）闭合开关前，应将滑动变阻器滑片滑到阻值最大处；
（3）若电流表示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了；
（4）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入60Ω电阻时变阻器连入电路中的电阻即可知道需要滑动变阻器的阻值；
（5）分析表中数据得出结论；
（6）能直接或者间接测出电灯泡的额定电压和额定电流的电路图都符合要求．
【详解】
（1）根据电路图，滑片以右电阻丝连入电路中，电源电压为3V，故电压表选用小量程与电阻并联，如下图所示：

（2）闭合开关前，应将滑动变阻器滑片滑到阻值最大处，即A端；
（3）闭合开关，同学发现电流表无示数，电压表指针有明显偏转，原因可能是定值电阻R断路；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V；
电阻两端的电压始终保持UR=2V，根据串联电路电压的规律，变阻器分得的电压：U滑=U-UR=3V-2V=1V，当接入60Ω电阻时，此时电路的电流为：,变阻器连入电路中的电阻为：，故为了完成整个实验，应该选取最大阻值至少30Ω的滑动变阻器，即使用所有定值电阻完成这次探究实验，应选择滑动变阻器的规格为30Ω 2A．
（5）分析表中数据知，电压为原来的几倍，通过的电流为原来的几倍，即电阻一定时，电流与电压成正比；
（6）A、图A中，S先接b，移动滑动变阻器，使电压表的示数为2.5V时，灯泡正常发光；再接a调节变阻箱，是电压表的示数仍为2.5V时，此时电阻箱的电阻等于灯泡的电阻，小灯泡的额定电流为：,再由就能算出小灯泡的额定功率，故A正确；
B、无论S接a还是接b都无法得知小灯泡是否正常发光，此方案不能测定小灯泡的额定电功率；故B错误；
C、开关接a时，调节电阻箱和R1，使电阻箱两端的电压为，则灯的电压为：,再根据算出流过电阻箱的电流，即为小灯泡的额定电流，再由就能算出小灯泡的额定功率，故C正确；
D、图D中，S先接a移动滑动变阻器，使电压表的示数为2.5V时，灯泡正常发光；再接b测量出灯泡和电阻箱的总电压U总，小灯泡的额定电流为：,再由就能算出小灯泡的额定功率，故D正确；
本题研究“电流与电压、电阻的关系”，考查电路连接、注意事项、故障分析、操作过程、器材的选择、数据分析、控制变量法、及设计方案测小灯泡电功率的能力．
20、玻璃板 大小 靠近
【解析】
(1)用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置；(2)实验时采用两个完全相同的蜡烛，玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合，由此可以比较物像大小关系；(3)根据平面镜的成像规律可知，像到镜面的距离与物体到镜面的距离相同，实验中如果蜡烛A靠近玻璃板，蜡烛的像也靠近玻璃板，则蜡烛B应靠近玻璃板，才能与蜡烛A的像完全重合．
点睛：（1）探究平面镜成像实验中，要用透明的玻璃板代替平面镜，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置；（2）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系；（3）据像到镜面的距离与物体到镜面的距离相同分析．
21、右 便于测量力臂 3 逆时针转动
【解析】
①如图甲，杠杆右端上翘，平衡螺母向右端移动，直到杠杆在水平位置平衡。
实验时加减钩码也应使杠杆在水平位置平衡，此时力和力臂垂直，力臂在杠杆上，便于测量力臂。
②使杠杆在水平位置平衡，设每个钩码重G，每个小格为L，
由杠杆平衡条件可得：2G×3L═nG×2L，可得n＝3，即应在右边的A点挂3个相同的钩码。
图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，即左端为3G×3L＝9GL；而右端为4G×2L＝8GL，可知左端钩码的重力和力臂的乘积会较大，这时杠杆将逆时针转动。
22、 滑动变阻器同时连接下接线柱(滑动变阻器连接了C、D两个接线柱也可得分) 1.52
【解析】
(1)测量灯泡电功率实验中，电流表、滑动变阻器串联在电路中，电压表和灯泡并联，接15V量程，电源选择6V的蓄电池，具体连接如图所示：
。
(2)灯泡的发光很暗，说明电阻太大，而滑动变阻器的移动不能改变电路中的电流、电压，所以滑动变阻器连接错误，滑动变阻器的下面两个接线柱接入了电路，相当于一个定值电阻，起不到滑动变阻器的作用；
（3）小灯泡的额定功率是在灯泡两端电压为额定电压时的功率，不是不同电压时的功率的平均值，所以序号2中电压表示数是3.8V，电流表示数是0.4A时的功率1.52W是额定功率。

五、计算题（本大题共2小题，共13分）
23、（1）40N；（2）120J；（3）12m/s。
【解析】
（1）铅球的质量是4kg，则铅球的重力：
G＝mg＝4kg×10N/kg＝40N；
（2）从最高点到接触水平地面的过程中，铅球下降的高度为3m，则铅球重力对铅球做的功：
W＝Gh＝40N×3m＝120J；
（3）由于不计空气阻力，所以铅球的机械能是守恒的，
若铅球离开手时具有的机械能为288J，则铅球刚接触地面时的机械能也是288J，且此时只有动能，
根据Ek＝mv2可得：288J＝×4kg×v2，
解得v＝12m/s，即铅球刚接触地面时的速度为12m/s。
24、（1）8N（2）0.1
【解析】
（1）F分解为F1和F2两个分力，而物体在F的作用下水平向右做匀速直线运动，所以F1跟摩擦力f平衡，即f= F1=F cosθ=10N✖0.8=8N；
（2）物体竖直方向也平衡，所以FN=G-F2=38N-Fsinθ=38N-10N✖0.6=32N，由f＝μFN可得： ．
答：（1）该物体受到水平地面对它的摩擦力f=8N；
（2）μ的大小是0.1．

六、综合能力题（本大题共3小题，共18分）
25、 1000 按桌子时，天花板光点A（或像A’）会发生偏移
【解析】
（1）过入射点用虚线作垂直于镜面的垂线即法线，根据反射角等于入射角用实线作出反射光线并用箭头表示传播方向，反射光线与天花板的交点用A点标注．如下图：

（1）过点A用虚线作镜面的垂线并延长，根据像到镜面的距离与物到镜面的距离相等，在镜面下方取点A'，使A'到镜面的距离等于A到镜面的距离．如上图：
（3）①受力面积为手与桌面接触面积0.01m1，则手对桌面的压强为p===1000Pa；
②受压桌子时，虽然桌面没有明显的形变，但观察到天花板上的光点A会发生偏移，则能证明桌面发生了微小形变．
26、变大 变大 400 0.8×103kg/m3 320kg/m3
【解析】
(1)在BC段中随着h的增大,工件排开油的体积也随之增大,根据浮力公式F浮=ρ油gV排可知受到的浮力将变大。
根据p=ρgh可知工件下底面的压强大小将变大。
(2) A点的坐标为（–400，0），由图象知，当浸入深度为0时，即在空气中，要用400N的力向上提起,所以工件的重力G=400N。
(3)工件的质量m== =40kg，
物体的边长为a=0.5m,则体积V=(0.5m)3=0.125m3.
该工件的密度ρ= ==320kg/m3.
根据F浮=ρ液gV排=ρ液gV可得：
ρ油= = =0.8×103kg/m3
27、加热 保温 1.8×106J 100W
【解析】
（1）如图闭合开关S1、S2时，R1单独接入电路，根据可知，电阻较小时，功率大，所以此时电饭锅处于加热状态；
当开关S2自动断开，开关S1仍闭合，两电阻串联，电阻较大，功率较小，电饭锅处于保温状态．
（2）电饭锅正常工作在烧煮状态30分钟，消耗的电能是：

（3）电饭锅正常工作在保温状态时，即两电阻串联时，电功率为：

点睛：重点是电功率和电功的计算，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．
